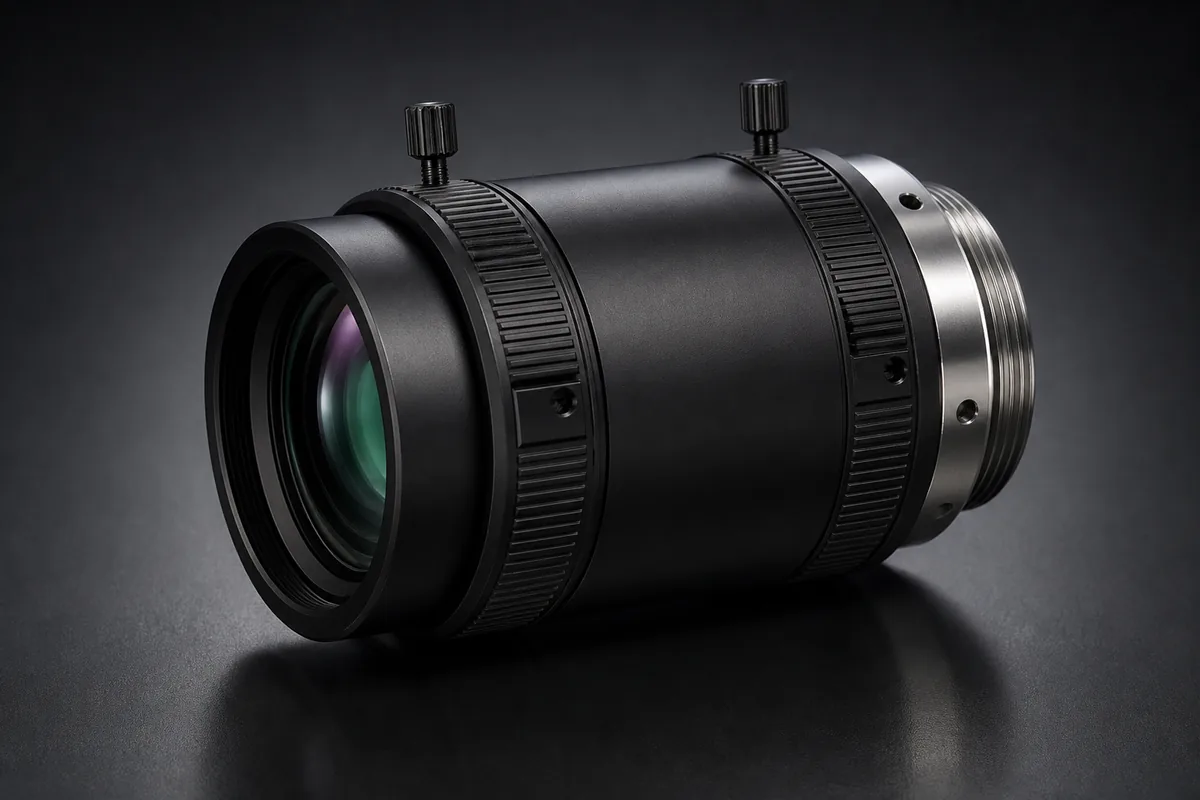

Объективы APS-C с креплением M42
Семейство «Объективы APS-C с креплением M42» объединяет фикс-фокальные исполнения Hikrobot с ручной фокусировкой и резьбой M42 × 1. Оптика предназначена прежде всего для линейных камер CL с крупным кругом изображения; конкретный вариант выбирают по полю зрения и доступной рабочей дистанции.
Серия рассчитана на кадр APS-C — это заметно больше, чем 4/3″, и под него нужна резьба M42, а не C-mount. Даташиты вендора называют основное применение прямо: линейные камеры с крупным пикселем, где нужен большой круг изображения и запас по разрешению. Фокусные от 18 до 55 мм, фокусировка ручная.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F) |
| Управление диафрагмой | Manual; Fixed |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 12 mm |
Артикулы и варианты
| Артикул | PN | Фокусное | Диапазон рабочих расстояний | Диафрагма | Формат | Круг изображения | Крепление | |
|---|---|---|---|---|---|---|---|---|
| MVL-AF1428M-M42B | 102206448 | — | — | — | — | — | — | |
| MVL-AF1828M-M42B | 102205291 | 18 mm | 150 mm to 1500 mm | F2.8 to F22 | Φ30 mm | Φ30 mm | M42 × 1 | |
| MVL-AF2045M-M42 | 102203107 | 20 mm | 150 mm to 999 mm | F4.5 to C | Φ30 mm | Φ30 mm | M42 × 1 | |
| MVL-AF2524M-M42 | 310101826 | 25 mm | 150 mm to infinity | F2.4 to F16 | Φ29 mm | Φ29 mm | M42 × 1 | |
| MVL-AF2840M-M42 | 310100756 | 28 mm | 103 mm to 595 mm | F4.0 to F11 | Ø30 mm | Ø30 mm | M42 × 1 | |
| MVL-AF3528M-M42 | 102203108 | 35 mm | 163 mm to infinity | F2.8 to F16 | Φ42 mm | Φ42 mm | M42 × 1 | |
| MVL-AF3528M-M42A | 310101902 | 35 mm | 200 mm to infinity (tolerance: ±5 mm) | F2.8 to F16 | Φ29 mm | Φ29 mm | M42 × 1 | |
| MVL-AF4028M-M42 | 102203109 | 40 mm | 200 mm to 1051 mm | F2.8 to F22 | Φ37 mm | Φ37 mm | M42 × 1 | |
| MVL-AF5028M-M42A | 310102068 | 50 mm | 200 mm to infinity (tolerance: ±5 mm) | F2.8 to F16 | Φ29 mm | Φ29 mm | M42 × 1 | |
| MVL-AF5040M-M42 | 102203111 | 50 mm | 150 mm to infinity | F4 to F22 | Φ37 mm | Φ37 mm | M42 × 1 | |
| MVL-AF5528-M42 | 102203110 | 55 mm | 450 to 1400 mm | F2.8 | Ø 28 mm | Ø 28 mm | M42 × 1 |
Как подобрать
Буквы AF в артикуле не означают автофокус: вся серия с фиксированным фокусным и ручной фокусировкой. Диафрагма у большинства исполнений ручная, но есть и с фиксированной (например, MVL-AF5528-M42) — проверяйте по конкретному артикулу. И учитывайте рабочий отрезок: M42 не встанет на C-mount без переходника, а переходник добавляет свою толщину.
Вопросы и ответы
Означают ли буквы AF в названии автоматическую фокусировку?
Вся серия использует фиксированное фокусное расстояние и ручную фокусировку. AF входит в обозначение артикула, при этом автоматический привод не предполагается. После выбора фокусного резкость настраивают под рабочую дистанцию конкретного исполнения.
Можно ли поставить объектив APS-C M42 прямо на камеру с C-mount?
M42 × 1 и C-mount различаются диаметром и рабочим отрезком. Эта линейка рассчитана на крупный кадр APS-C и резьбу M42, поэтому прямую установку на другое крепление не предполагают. Переходник, если он используется, добавляет собственную толщину к оптической схеме.
Какие исполнения подходят при рабочей дистанции около 150 мм?
С отметки 150 мм начинаются диапазоны MVL-AF1828M-M42B, MVL-AF2045M-M42, MVL-AF2524M-M42 и MVL-AF5040M-M42. При окончательном выборе между 18, 20, 25 и 50 мм учитывают нужное поле зрения, диафрагму и допустимый круг изображения.
Почему у объективов с одинаковым фокусным нельзя смотреть только на 35 или 50 мм?
Соседние исполнения с одним фокусным различаются механикой и дистанцией. На 35 мм указаны диаметры 42 и 29 мм, а нижние границы фокусировки составляют 163 и 200 мм. Для вариантов на 50 мм отличаются диапазоны F2.8–F16 и F4–F22, а также верхняя граница дистанции.
В каком случае выбирают MVL-AF5528-M42 с фиксированной диафрагмой?
Эта модель имеет фокусное 55 мм, отверстие F2.8 и рабочую дистанцию от 450 до 1400 мм. Она подходит, когда именно такое сочетание заложено в оптическую схему и регулировка диафрагмы не требуется. Для ручной настройки отверстия выбирают соседнее исполнение с диапазоном значений.
