Объективы Hikrobot
Объективы машинного зрения Hikrobot: фикс-фокальные под матрицы от 1/1.8″ до 4/3″, телецентрические и двусторонние телецентрические, оптика для линейных камер, макро, APS-C и SWIR, а также переходные кольца и поляризаторы.
Типы и семейства
Отдельные модели
| Модель | Фокусное расстояние | Диафрагма | Покрываемый формат | Крепление |
|---|---|---|---|---|

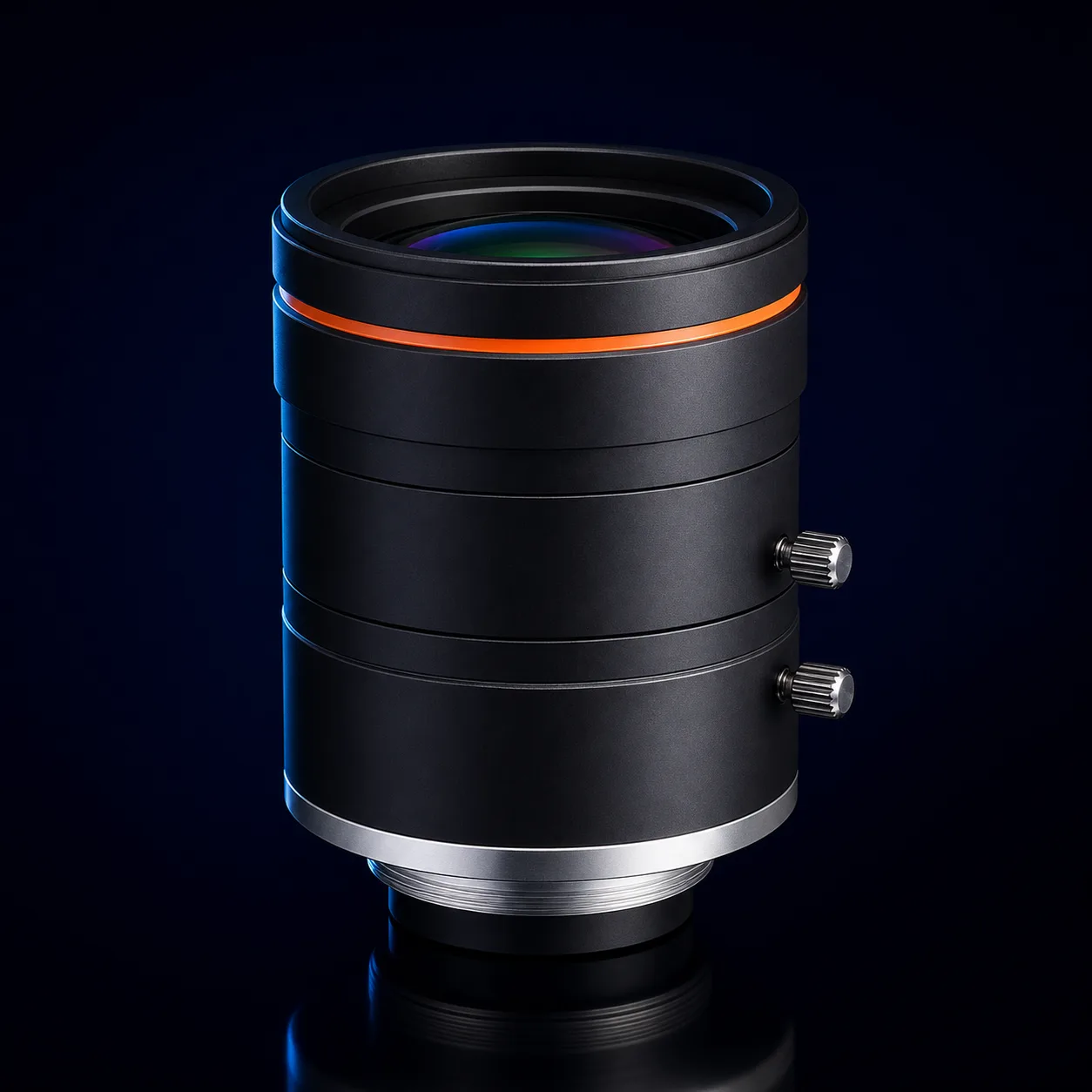

| MVL-KF1628M-12MPОбъектив FA | 16 mm | F2.8 to F16 | Ø 17.6 mm | C-mount |
| MVL-KF5024M-25MPОбъектив FA | 50 mm | F2.4 to F16 | Ø19.3 mm | C-mount |

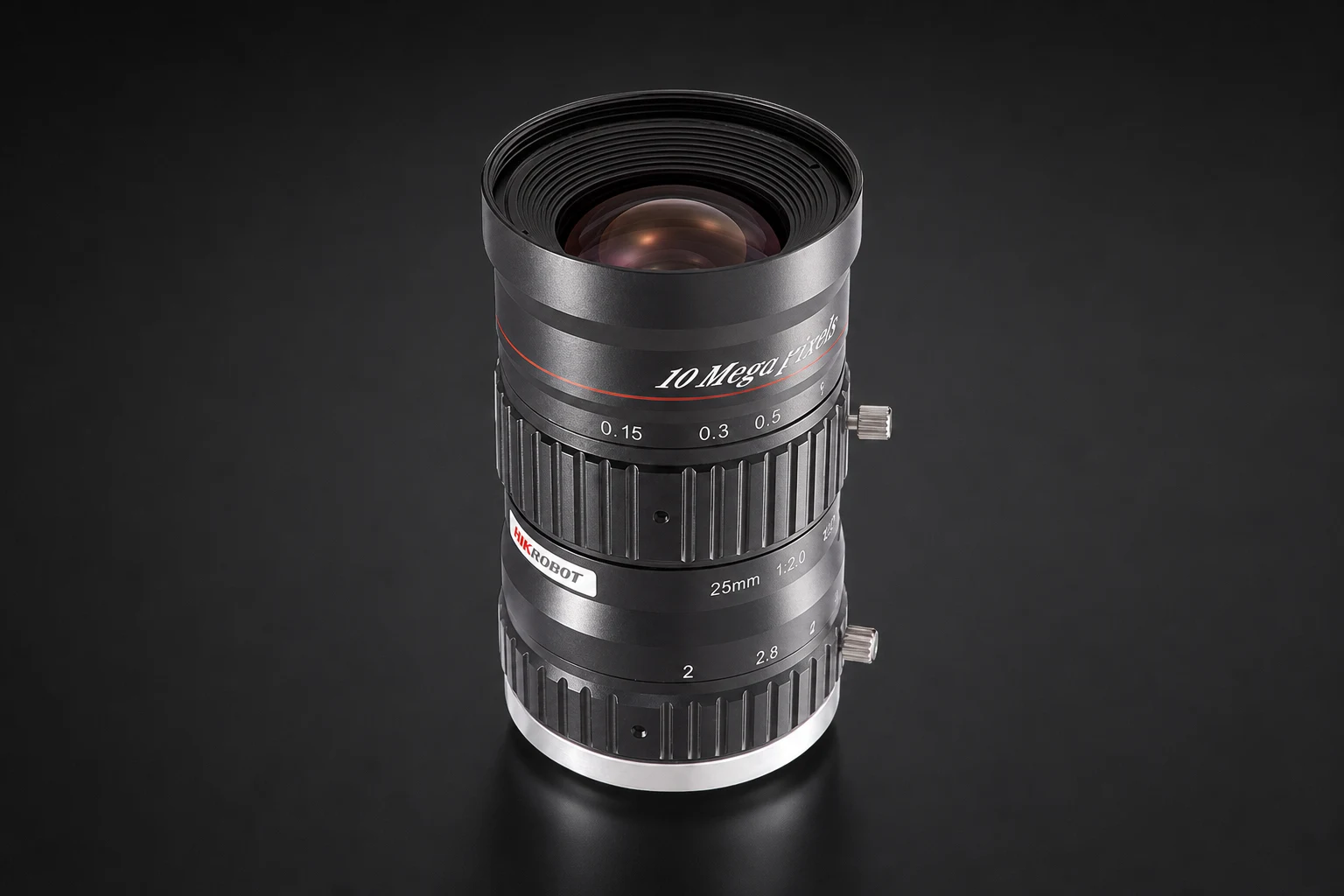

| SA2520M-10MPОбъектив FA | 25 mm | F2.0 to F22 | Φ23 mm | C-mount |
| HF0420MОбъектив FA | 4 mm | F2.0 to C | 9 mm | C-Mount |
| MA7520M-5MPОбъектив FA | 75 mm | F2.0 to F22 | Φ11 mm | C-mount |
| MVL-HF0828M-6MPEОбъектив FA | 8 mm | F2.8 to F16 | Ø 9 mm | C-mount |

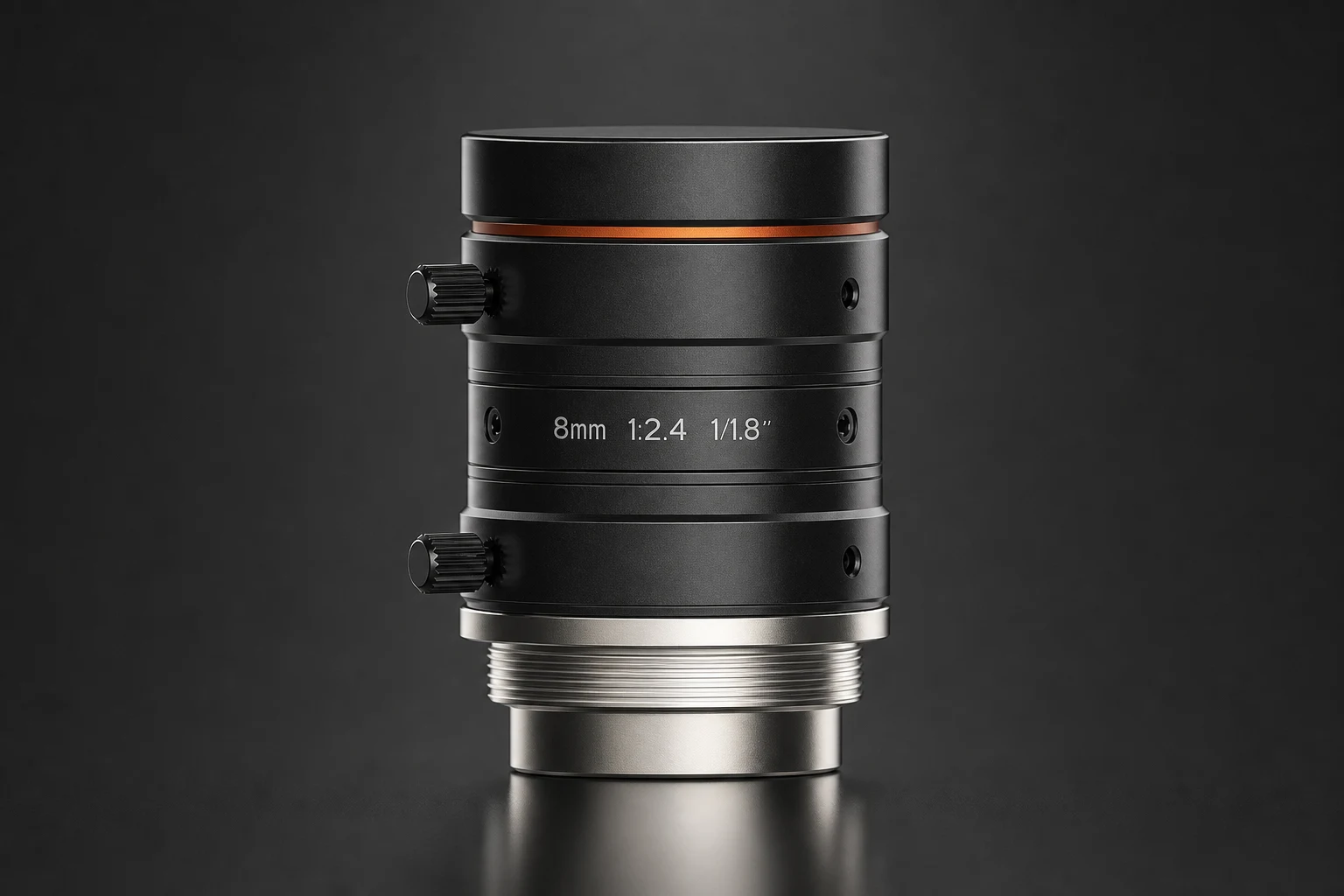

| MVL-HF0824M-10MPОбъектив FA | 8 mm | F2.4 to F16 | Ø9 mm | C-mount |

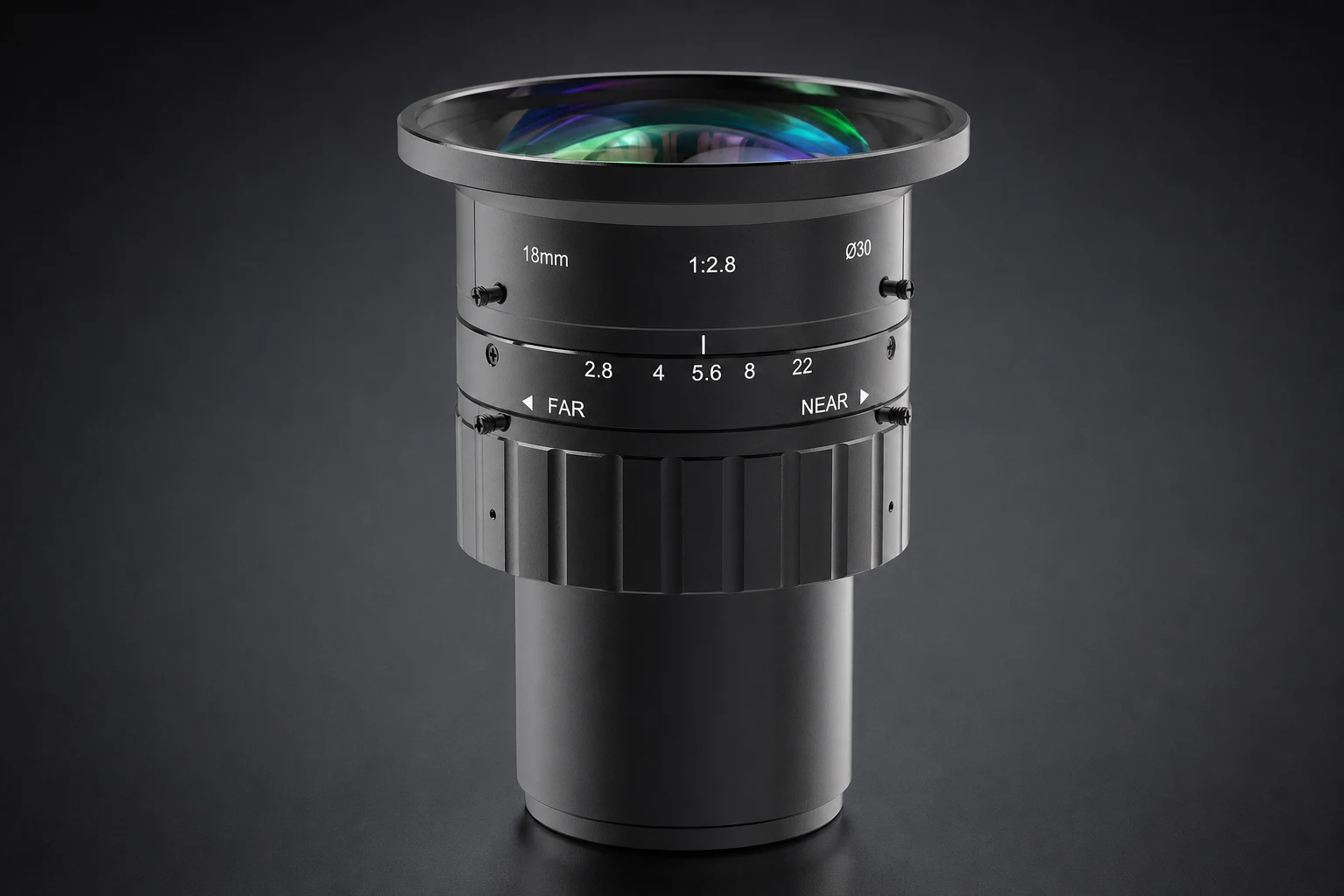

| MVL-AF1828M-M42BОбъектив FA | 18 mm | F2.8 to F22 | Φ30 mm | M42 × P1 |
| MVL-KF2528M-12MPОбъектив FA | 25 mm | F2.8 to F16 | Ø 17.6 mm | C-mount |
| MVL-KF0814M-12MPEОбъектив FA | 8 mm | F1.4 to F16 | Ø 17.6 mm | C-mount |
| MVL-KF3524M-25MPОбъектив FA | 35 mm | F2.4 to F16 | Ø19.3 mm | C-mount |
| MVL-MF1228M-10MPEОбъектив FA | 12 mm | F2.8 to F16 | Φ11.2 mm | C-mount |
| MVL-MF0824M-5MPEОбъектив FA | 8 mm | F2.4 to F16 | Ø 11 mm | C-mount |

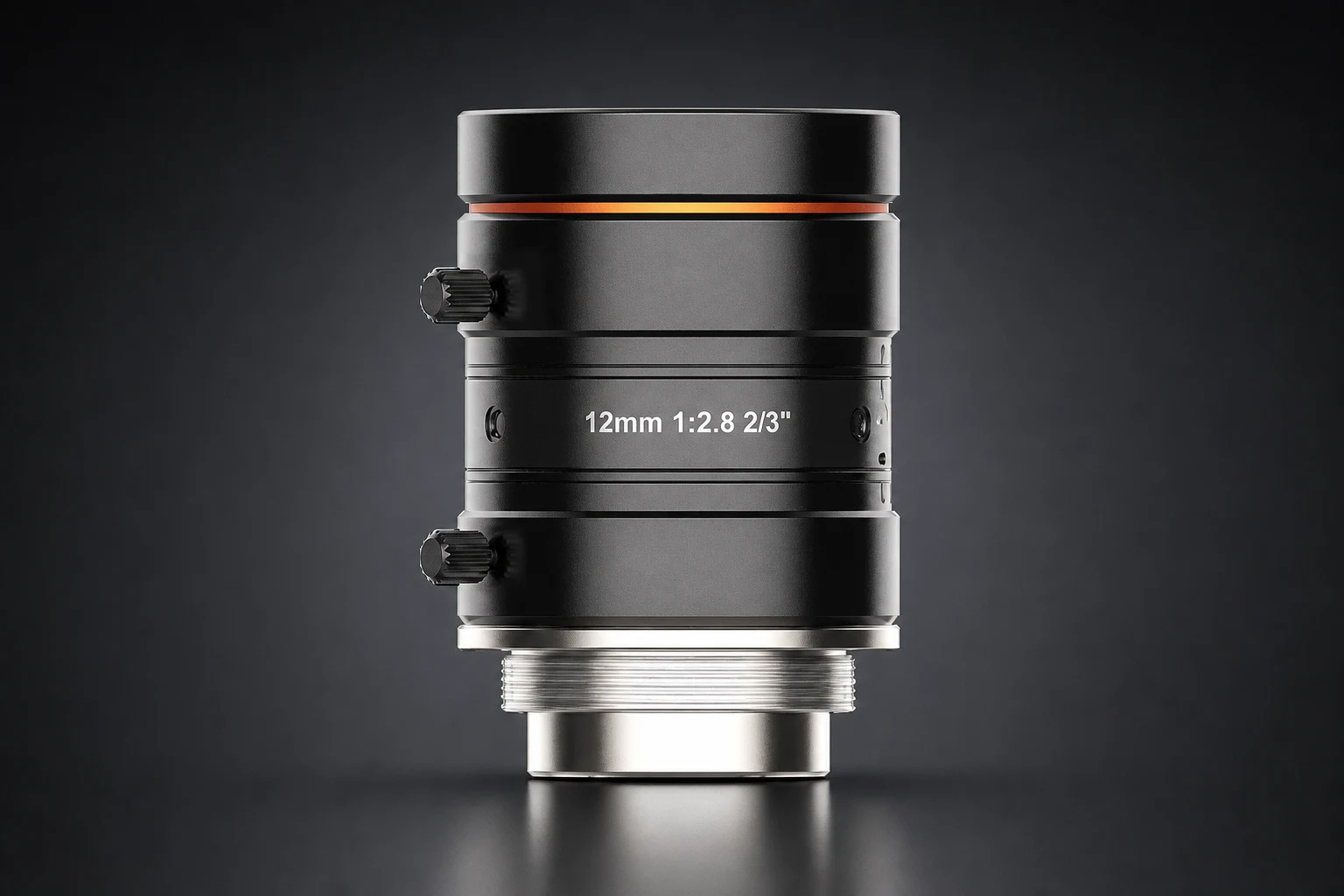

| MVL-MF1228M-8MPОбъектив | 12 mm | F2.8 to F16 | Ø11 mm | C-mount |
| MVL-HF0628M-6MPEОбъектив FA | 6 mm | F2.8 to F16 | Ø 9 mm | C-mount |
| MVL-HF1228M-6MPEОбъектив FA | 12 mm | F2.8 to F16 | Ø 9 mm | C-mount |
| MVL-HF1628M-6MPEОбъектив FA | 16 mm | F2.8 to F16 | Ø 9 mm | C-mount |
| MVL-HF2528M-6MPEОбъектив FA | 25 mm | F2.8 to F16 | Ø9 mm | C-mount |
| MVL-KF0818M-12MPОбъектив FA | 8 mm | F1.8 to F11 | Φ16 mm | C-mount |
| MVL-KF1228M-12MPОбъектив FA | 12 mm | F2.8 to F16 | Ø 17.6 mm | C-mount |
| MVL-KF3528M-12MPОбъектив FA | 35 mm | F2.8 to F16 | Ø 17.6 mm | C-mount |
| MVL-KF5028M-12MPОбъектив FA | 50 mm | — | Ø 17.6 mm | C-mount |
| MVL-LF2540M-M58-65MPОбъектив FA | 25 mm | F4.0 to F22 | Ø46 mm | M58 × P0.75 |
| MVL-LF3540M-M58-65MPОбъектив FA | 35 mm | F4.0 to F22 | Ø42 mm | M58 × P0.75 |
| MVL-LF5036M-M58-65MPОбъектив FA | 50 mm | F3.6 to F22 | Ø46 mm | M58 × P0.75 |
| MVL-LF8040M-021V-M72Объектив FA | 80 mm | F4 to F22 | Ø60 mm | M72 × P0.75 |
| MVL-LF6040M-013-M72Объектив FA | 60 mm | F4.0 to F22 | Ø58 mm | M72 × P0.75 |
| MVL-LF12040M-033V-M90Объектив FA | 120 mm | F4.0 to F16 | Φ82 mm | M90 × P1 |
| MVL-LF11638M-0625V-M90Объектив FA | 116 mm | F3.8 to F16 | Φ82 mm | M90 × P1 |
| MVL-HF3028M-6MPEОбъектив FA | 30 mm | F2.8 to F16 | Ø 9 mm | C-mount |
| MVL-KF1628M-12MPEОбъектив FA | 16 mm | F2.8 to F16 | Ø 17.6 mm | C-mount |
| MVL-MF2528M-10MPEОбъектив FA | 25 mm | F2.8 to F16 | Φ11.2 mm | C-mount |
| MVL-MZ0645A-05Объектив | — | — | — | — |
Состав оптической линейки и выбор
Раздел охватывает фикс-фокальные объективы для матриц от 1/1.8″ до 4/3″, компактную оптику S-mount, макрообъективы, решения для линейных камер, APS-C и SWIR. Отдельные группы образуют телецентрические и двусторонние телецентрические системы, крупноформатная оптика, объективы специального назначения и жидкие линзы для камер CT MAX. Переходные кольца и поляризаторы вынесены в семейство аксессуаров.
Подбор начинают с формата матрицы и крепления камеры. Формат объектива должен соответствовать размеру сенсора, а класс разрешения — требуемой детализации: фикс-фокальные семейства разделены на варианты 5–10 МП, 12 МП, 25 МП и 10–20 МП. После этого сопоставляют фокусное расстояние и рабочую дистанцию с размером наблюдаемой области. Такой порядок не позволяет смешать геометрию съёмки с механической совместимостью.
Для матриц 1/1.8″ предусмотрено 19 фикс-фокальных позиций, для 2/3″ — 22, для 1″ и 1.1″ — 16, для 1.2″ — 9, для 4/3″ — 8. Линейным камерам адресовано отдельное семейство из 23 позиций. Крупный кадр представлен группами M72 и F-mount из 18 позиций и APS-C с креплением M42 из 11 позиций. Поэтому сначала выбирают ветвь по сенсору и типу камеры, а затем конкретную оптическую геометрию.
Телецентрическая часть также разбита по формату: до 1/1.8″, отдельно 2/3″ и крупные матрицы 1″–2″; двусторонние телецентрические объективы составляют самостоятельную группу. Для коротковолнового инфракрасного диапазона выделено 12 SWIR-позиций, для CT MAX — 3 объектива с жидкой линзой. Перед окончательным выбором сверяют формат, крепление, класс разрешения, фокусное и рабочую дистанцию, а затем необходимость переходника или поляризатора.
Вопросы и ответы
В какой последовательности подбирать объектив к матричной камере?
Сначала сопоставляют формат матрицы и крепление, затем класс разрешения объектива. После механической и форматной проверки выбирают фокусное расстояние и рабочую дистанцию под размер наблюдаемой области.
Какие группы фикс-фокальной оптики соответствуют форматам сенсора?
Линейка разделена на форматы 1/1.8″, 2/3″, 1″ и 1.1″, 1.2″ и 4/3″. Для них указаны классы 5–10 МП, 12 МП, 25 МП и 10–20 МП, поэтому размер матрицы и детализацию проверяют одновременно.
Как организован выбор телецентрических объективов по формату?
Есть отдельные семейства для матриц до 1/1.8″, для 2/3″ и для крупных форматов 1″–2″. Двусторонние телецентрические объективы вынесены в собственную группу, поэтому тип телецентрической схемы задают до выбора позиции.
Какая оптика предусмотрена для линейных камер и крупного кадра?
Для линейных камер выделено 23 позиции. Крупноформатная ветвь включает 18 объективов M72 и F-mount, а для APS-C предусмотрено 11 объективов с креплением M42. Эти группы выбирают по типу камеры и её креплению.
Есть ли отдельные семейства для SWIR и камер CT MAX?
Для коротковолнового инфракрасного диапазона предусмотрено 12 SWIR-объективов. Камерам CT MAX адресованы 3 объектива с жидкой линзой. Эти ветви отделены от обычных фикс-фокальных семейств.
Какие дополнительные оптические компоненты входят в раздел?
Семейство аксессуаров оптики содержит 18 позиций: переходники, кольца и поляризаторы. Их учитывают после выбора самого объектива, когда уже определены формат матрицы, крепление и геометрия съёмки.
