Двусторонние телецентрические объективы

Семейство «Двусторонние телецентрические объективы» Hikrobot включает группы для малых, дюймовых и крупных матриц. Параллельный ход лучей со стороны объекта и сенсора уменьшает изменение масштаба и дисторсию, поэтому такую оптику подбирают для прецизионных измерений и сравнения деталей с эталоном.

У обычного телецентрика постоянный масштаб обеспечен только со стороны объекта. Двусторонний телецентрик держит параллельный ход лучей и со стороны матрицы — это убирает остаточную зависимость масштаба от положения сенсора и заметно снижает дисторсию. Берут там, где измеряют в микронах: прецизионные детали, контроль по эталону, метрологические стенды.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: под заказ
Срок поставки: 4 недели
Гарантия: 36 месяцев

Подобрать под задачу

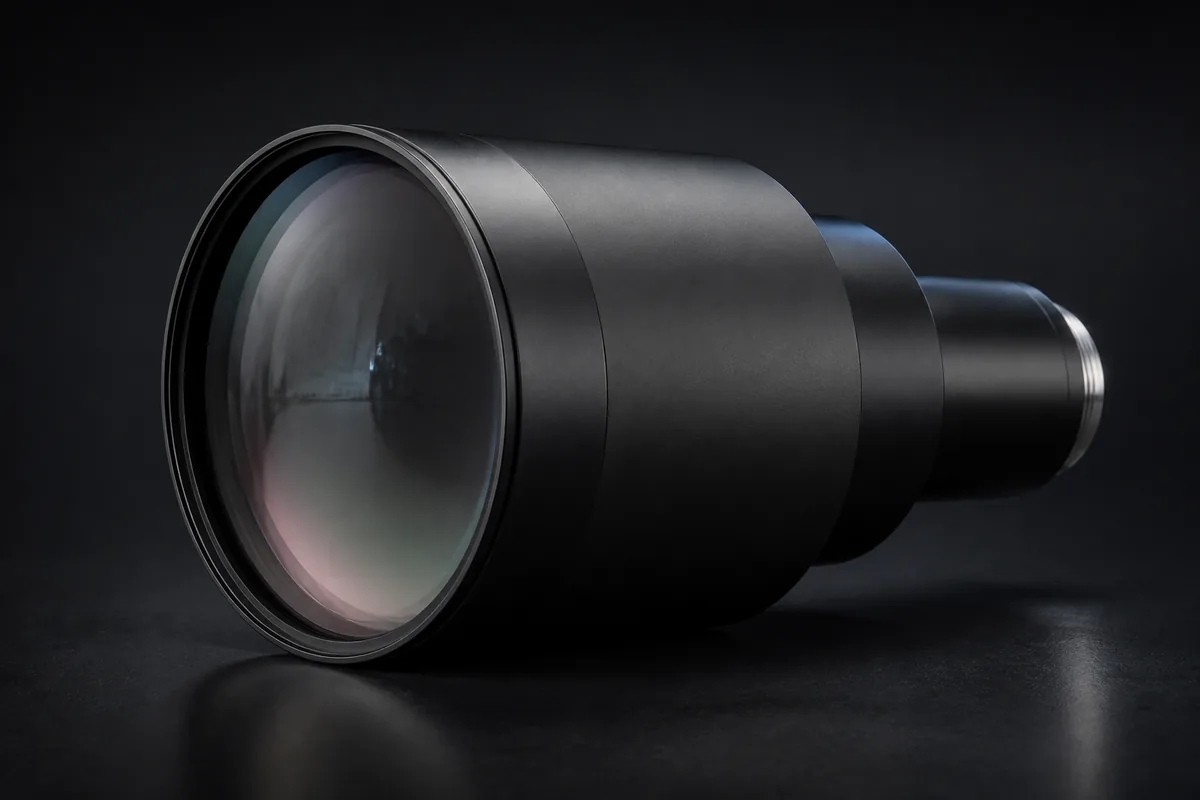

Hikrobot Двусторонние телецентрические объективы

Артикулы и варианты

Рабочий отрезок	19,5 мм¹
Управление диафрагмой	нет¹
Спектральный диапазон	420…660 нм¹
Коаксиальное освещение	нет¹
Рабочая температура	-10…50 °C¹
Сертификация	RoHS2.0¹
Телецентричность	≤0,1 °¹
Температура	-10…50 °C¹

Матрицы 1″–2″

Допуск рабочего расстояния	5 мм¹
Ширина поля зрения	28 мм @ высота сенсора 16,9 мм, сенсор CMV12000, ширина сенсора 22,53 мм; 22,9 …Свернуть 28 мм @ высота сенсора 16,9 мм, сенсор CMV12000, ширина сенсора 22,53 мм; 22,9 мм @ высота сенсора 18,43 мм, сенсор PYTHON16k, ширина сенсора 18,43 мм; 35,7 мм @ формат сенсора линейный 4K, ширина сенсора 28,8 мм ¹
Сопряжённое расстояние	331 ±2 мм¹
Телецентричность в пространстве изображения	≤0,1 °¹
Диаметр поля в пространстве объекта	36 мм¹
Пространственная частота при MTF30 в изображении	>60 пар линий/мм¹

Артикул	PN	Увеличение	Крепление объектива	Условный оптический формат объектива
MVL-KBT-0085-372	365007166	0,085 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога телецентрический² Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 372 ±5 мм Глубина резкости -60,9…60,9 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 39,5 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 260×538,4 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0087-330	365010967	0,087 ×	C-mount	1″
Все характеристики Тип по таксономии каталога телецентрический² Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 330 ±5 мм Глубина резкости -84,6…84,6 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 41,1 мкм Телецентричность в пространстве объекта — Габариты 230×431,7 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0108-318	365010145	0,108 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога телецентрический² Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 318 ±5 мм Глубина резкости -37,7…37,7 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 30,9 мкм Телецентричность в пространстве объекта — Габариты 212×415,6 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0122-288	365009766	0,122 ×	C-mount	1″
Все характеристики Тип по таксономии каталога телецентрический² Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 288 ±5 мм Глубина резкости -43…43 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 29,3 мкм Телецентричность в пространстве объекта — Габариты 169×373 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0138-273	365002656	0,138 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 273 ±5 мм Глубина резкости -33,4…33,4 мм @ F16 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 25,9 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 160×299,8 мм Масса 4300 г Допустимый кружок нерезкости 40 мкм (максимум) @ F16
MVL-KBT-0153-273	365004433	0,153 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 273 ±5 мм Глубина резкости -18,7…18,7 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 22 мкм Телецентричность в пространстве объекта — Габариты 160×311 мм Масса — Допустимый кружок нерезкости 40 мкм (максимум) @ F11
MVL-KBT-0166-238	365003388	0,166 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 238 ±4 мм Глубина резкости -23,2…23,2 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 21,5 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 142×278,2 мм Масса 3200 г Допустимый кружок нерезкости 40 мкм (максимум) @ F16
MVL-KBT-0167-263	365007524	0,167 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 263 ±4 мм Глубина резкости -15,8…15,8 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 20 мкм Телецентричность в пространстве объекта — Габариты 142×299,3 мм Масса — Допустимый кружок нерезкости 40 мкм (максимум) @ F11
MVL-KBT-0175-160	365007152	0,175 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 8 Диаметр круга изображения 18 мм Рабочее расстояние 160 мм Глубина резкости 10,4 мм Оптическая дисторсия 0,0023 % Разрешение в пространстве объекта 24 мкм Телецентричность в пространстве объекта ≤0,2 ° Габариты 120×204,4 мм Масса — Допустимый кружок нерезкости 40 мкм (максимум)
MVL-KBT-0184-208	365003335	0,184 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 208 мм Глубина резкости -18,9…18,9 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 20,1 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 120×235,5 мм Масса 1800 г Допустимый кружок нерезкости 40 мкм (максимум) @ F16
MVL-KBT-0184-238	365004102	0,184 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 238 мм Глубина резкости -13…13 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 23 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 142×289,5 мм Масса 3200 г Допустимый кружок нерезкости 40 мкм (максимум) @ F11
MVL-KBT-0204-208	365004223	0,204 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 208 ±3 мм Глубина резкости -10,5…10,5 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 17 мкм Телецентричность в пространстве объекта — Габариты 120×246,7 мм Масса — Допустимый кружок нерезкости 40 мкм (максимум) @ F11
MVL-KBT-0208-228	365002694	0,208 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 228 ±4 мм Глубина резкости -14,8…14,8 мм @ кружок рассеяния не более 40 мкм, F16 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 17,8 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 110×200,5 мм Масса 1900 г Допустимый кружок нерезкости 40 мкм (максимум) @ F16
MVL-KBT-0230-228	365003047	0,23 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 228 ±4 мм Глубина резкости -12,1…12,1 мм @ теоретический расчёт, кружок рассеяния не более 40 мкм, F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 15 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 110×211,7 мм Масса 2000 г Допустимый кружок нерезкости 40 мкм (максимум) @ F16
MVL-KBT-0231-178	365003334	0,231 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 178 мм Глубина резкости -12…12 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 16 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 94×210,5 мм Масса 1200 г Допустимый кружок нерезкости —
MVL-KBT-0256-178	365002164	0,256 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 178 ±3 мм Глубина резкости -6,7…6,7 мм @ F11 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 13,5 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 94×221,7 мм Масса 1200 г Допустимый кружок нерезкости —
MVL-KBT-0259-158	365005262	0,259 ×	C-mount	1″
Все характеристики Тип по таксономии каталога телецентрический² Диафрагменное число 6,5 Диаметр круга изображения — Рабочее расстояние 158 мм Глубина резкости — Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 15 мкм Телецентричность в пространстве объекта — Габариты 84×190,5 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0288-158	365002265	0,288 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 158 ±3 мм Глубина резкости -7,8…7,8 мм @ F16 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 11,6 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 84×201,7 мм Масса 900 г Допустимый кружок нерезкости —
MVL-KBT-0296-138	365003896	0,296 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 138 ±3 мм Глубина резкости -7,3…7,3 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 13 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 78×178 мм Масса 800 г Допустимый кружок нерезкости —
MVL-KBT-0315-350-C	365006575	0,315 ×	C-mount	1,75″
Все характеристики Тип по таксономии каталога телецентрический² Диафрагменное число 9,7 Диаметр круга изображения — Рабочее расстояние 350 мм Глубина резкости — Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 22,68 мкм Телецентричность в пространстве объекта — Габариты 120×304,2 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0322-208-M42	365008163	0,322 ×	M42	1,75″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 8,5 Диаметр круга изображения 28 мм Рабочее расстояние 208 ±3 мм Глубина резкости -6,1…6,1 мм @ F16 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 15,5 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 120×288,3 мм Масса 2200 г Допустимый кружок нерезкости —
MVL-KBT-0329-138	365002292	0,329 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 138 ±3 мм Глубина резкости -4…4 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 10,5 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 78×189,2 мм Масса 800 г Допустимый кружок нерезкости —
MVL-KBT-0346-128	365004183	0,346 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 128 ±3 мм Глубина резкости -5,3…5,3 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 12 мкм Телецентричность в пространстве объекта — Габариты 64×155,5 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0363-228-M42	365010754	0,363 ×	M42	1,75″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,8 Диаметр круга изображения 29 мм Рабочее расстояние 228 ±4 мм Глубина резкости -4,9…4,9 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 10,6 мкм Телецентричность в пространстве объекта — Габариты 110×253,3 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0377-82	365008427	0,377 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 82 ±1 мм Глубина резкости -3,1…3,1 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 10,2 мкм Телецентричность в пространстве объекта — Габариты 46×120,7 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0383-128	365002916	0,383 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 7,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 128 ±3 мм Глубина резкости -4,3…4,3 мм @ F16 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 11,35 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 64×166,7 мм Масса 600 г Допустимый кружок нерезкости —
MVL-KBT-0395-118	365001827	0,395 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 118 ±3 мм Глубина резкости -4,1…4,1 мм @ F16 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 9,7 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 62×142 мм Масса 500 г Допустимый кружок нерезкости —
MVL-KBT-0403-178-M58	365009912	0,403 ×	M58	1,75″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 8,5 Диаметр круга изображения 29 мм Рабочее расстояние 178 ±3 мм Глубина резкости -3,9…3,9 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 11,9 мкм Телецентричность в пространстве объекта — Габариты 94×263,3 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0438-118	365002239	0,438 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 7,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 118 ±3 мм Глубина резкости -3,3…3,3 мм @ F16 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 11,6 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 62×153,2 мм Масса 500 г Допустимый кружок нерезкости —
MVL-KY-046-110	102202609	0,46 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 7,8 Диаметр круга изображения 16 мм Рабочее расстояние 110 ±2 мм Глубина резкости -3…3 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 10,9 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 54×156,4 мм Масса 500 г Допустимый кружок нерезкости —
MVL-KBT-046-110	365008086	0,46 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 7,8 Диаметр круга изображения 16,6 мм Рабочее расстояние 110 ±2 мм Глубина резкости -3…3 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 10,9 мкм Телецентричность в пространстве объекта — Габариты 54×147,4 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0503-48	365004696	0,503 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,5 Диаметр круга изображения 16,6 мм Рабочее расстояние 48 ±1 мм Глубина резкости -1,7…1,7 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 7,7 мкм Телецентричность в пространстве объекта — Габариты 52×129,3 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0511-110	365003260	0,511 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 8,7 Диаметр круга изображения 18,4 мм Рабочее расстояние 110 мм Глубина резкости -3…3 мм @ F20 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 11,5 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 54×167,7 мм Масса 600 г Допустимый кружок нерезкости —
MVL-KBT-0634-45	365001235	0,634 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 6,2 Диаметр круга изображения 18,4 мм Рабочее расстояние 45 ±1 мм Глубина резкости -1…1 мм @ F11 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 5,8 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 46×127,8 мм Масса 400 г Допустимый кружок нерезкости —
MVL-KBT-0638-73	365007391	0,638 ×	C-mount	1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 8,7 Диаметр круга изображения 16,6 мм Рабочее расстояние 73 ±1 мм Глубина резкости -1,6…1,6 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 8,7 мкм Телецентричность в пространстве объекта — Габариты 44×136,4 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-069-118-M42	365007608	0,69 ×	M42	1,75″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 11,4 Диаметр круга изображения 29 мм Рабочее расстояние 118 ±3 мм Глубина резкости -1,6…1,6 мм @ F20 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 10,4 мкм Телецентричность в пространстве объекта — Габариты 194,8 мм Масса — Допустимый кружок нерезкости —
MVL-KBT-0708-73	102202993	0,708 ×	C-mount	1,1″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 9,6 Диаметр круга изображения 18,4 мм Рабочее расстояние 73 ±1 мм Глубина резкости -1,6…1,6 мм @ F20 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 9,4 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 44×147,7 мм Масса 400 г Допустимый кружок нерезкости —
MVL-KBT-0806-110-M42	365008071	0,806 ×	M42×1	1,75″
Все характеристики Тип по таксономии каталога бителецентрический Диафрагменное число 13,5 Диаметр круга изображения 28 мм Рабочее расстояние 110 ±2 мм Глубина резкости -1,2…1,2 мм @ F20 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 10,3 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 66×209,3 мм Масса 1000 г Допустимый кружок нерезкости —

Матрицы до 1/1.8″

Крепление объектива	C-mount
Допустимый кружок нерезкости	40 мкм¹

Артикул	PN	Увеличение	Условный оптический формат объектива	Диафрагменное число	Диаметр круга изображения	Рабочее расстояние
MVL-HBT-009-238	365003298	0,09 ×	1/1,8″	4,6	9 мм	238 ±4 мм
Все характеристики Тип по таксономии каталога телецентрический² Допуск рабочего расстояния 4 мм Глубина резкости -54,3…54,3 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 27,8 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 142×250,1 мм Масса 3100 г Телецентричность в пространстве изображения —
MVL-HBT-0100-178	365005570	0,1 ×	1/2,5″	4,2	—	178 ±3 мм
Все характеристики Тип по таксономии каталога телецентрический² Допуск рабочего расстояния 3 мм Глубина резкости -44…44 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 25,7 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 94×177,5 мм Масса — Телецентричность в пространстве изображения —
MVL-HBT-0113-158	365008764	0,113 ×	1/2,5″	4,2	7,2 мм	158 ±3 мм
Все характеристики Тип по таксономии каталога телецентрический² Допуск рабочего расстояния 3 мм Глубина резкости -34,8…34,8 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 22,2 мкм Телецентричность в пространстве объекта — Габариты 84×157,5 мм Масса — Телецентричность в пространстве изображения ≤0,1 °
MVL-HBT-0125-158	365009505	0,125 ×	1/2″	4,2	—	158 ±3 мм
Все характеристики Тип по таксономии каталога телецентрический² Допуск рабочего расстояния — Глубина резкости -28,2…28,2 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 18,2 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 84×161,2 мм Масса — Телецентричность в пространстве изображения —
MVL-HBT-0141-158	365005160	0,141 ×	1/1,8″	4,6	9 мм	158 ±3 мм
Все характеристики Тип по таксономии каталога бителецентрический Допуск рабочего расстояния 3 мм Глубина резкости -22,3…22,3 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 18,2 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 84×162,4 мм Масса 800 г Телецентричность в пространстве изображения —
MVL-HBT-0171-118	365004245	0,171 ×	1/2,5″	4,2	7,2 мм	118 ±3 мм
Все характеристики Тип по таксономии каталога телецентрический² Допуск рабочего расстояния 3 мм Глубина резкости -15…15 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 15 мкм Телецентричность в пространстве объекта — Габариты 62×109 мм Масса — Телецентричность в пространстве изображения ≤0,1 °
MVL-HBT-019-118	365005328	0,19 ×	1/2″	4,2	—	118 ±3 мм
Все характеристики Тип по таксономии каталога телецентрический² Допуск рабочего расстояния — Глубина резкости -12,1…12,1 мм @ F11 Оптическая дисторсия ≤0,1 % (максимум) Разрешение в пространстве объекта 13 мкм Телецентричность в пространстве объекта ≤0,1 ° (максимум) Габариты 62×112,7 мм Масса — Телецентричность в пространстве изображения —
MVL-HBT-0214-118	365006184	0,214 ×	1/1,8″	4,6	9 мм	118 ±3 мм
Все характеристики Тип по таксономии каталога бителецентрический Допуск рабочего расстояния — Глубина резкости -9,6…9,6 мм @ F11 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 12 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 62×113,8 мм Масса 400 г Телецентричность в пространстве изображения —
MVL-HBT-0381-40*	365007516	0,381 ×	1/1,8″	6,8	9 мм	40 ±1 мм
Все характеристики Тип по таксономии каталога телецентрический² Допуск рабочего расстояния 1 мм Глубина резкости -4,4…4,4 мм @ F16 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 9,5 мкм Телецентричность в пространстве объекта — Габариты 39×72,8 мм Масса — Телецентричность в пространстве изображения ≤1,2 °

Матрицы 2/3″

Условный оптический формат объектива	2/3″
Крепление объектива	C-mount

Артикул	PN	Увеличение	Диафрагменное число	Диаметр круга изображения	Рабочее расстояние	Тип по таксономии каталога
MVL-MBT-0095-273	365006221	0,095 ×	4,9	—	273 мм	телецентрический²
Все характеристики Допуск рабочего расстояния — Глубина резкости -48,8…48,8 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 28,5 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 160×281,3 мм Масса —
MVL-MBT-0158-178	365003309	0,158 ×	4,9	11,4 мм	178 мм	телецентрический²
Все характеристики Допуск рабочего расстояния — Глубина резкости -17,6…17,6 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 17,6 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 94×192 мм Масса 1100 г
MVL-MBT-0178-158*	365007193	0,178 ×	4,9	11,4 мм	158 ±3 мм	телецентрический²
Все характеристики Допуск рабочего расстояния 3 мм Глубина резкости -13,9…13,9 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 15,6 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 84×172 мм Масса —
MVL-MBT-0204-138*	365007082	0,204 ×	4,9	11,4 мм	138 ±3 мм	телецентрический²
Все характеристики Допуск рабочего расстояния 3 мм Глубина резкости -10,5…10,5 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 13,7 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 78×159,5 мм Масса —
MVL-MBT-0238-128	365002478	0,238 ×	5,4	11,4 мм	128 ±3 мм	телецентрический²
Все характеристики Допуск рабочего расстояния 3 мм Глубина резкости -7,7…7,7 мм @ F11 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 12,7 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 64×136,9 мм Масса 500 г
MVL-MBT-0271-118	365005871	0,271 ×	4,9	11,4 мм	118 ±3 мм	бителецентрический
Все характеристики Допуск рабочего расстояния — Глубина резкости -6…6 мм @ F11 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 10 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 62×123,5 мм Масса 400 г
MVL-MBT-0317-110	365001981	0,317 ×	5,4	11,4 мм	110 ±2 мм	телецентрический²
Все характеристики Допуск рабочего расстояния 2 мм Глубина резкости -4,3…4,3 мм @ F11 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 10,9 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 54×137,9 мм Масса 400 г
MVL-MBT-0438-73	365001421	0,438 ×	6	11,4 мм	73 ±1 мм	телецентрический²
Все характеристики Допуск рабочего расстояния 1 мм Глубина резкости -2,3…2,3 мм @ F11 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 8,8 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 44×117,9 мм Масса 300 г
MVL-MBT-05-65	365001062	0,5 ×	5	11 мм	65 ±1 мм	телецентрический²
Все характеристики Допуск рабочего расстояния 1 мм Глубина резкости -0,8…0,8 мм @ F5 Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 6,25 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 38×106,7 мм Масса 200 г

Крупный формат от 2″

Телецентричность в пространстве изображения	<0,1 °¹
Допустимый кружок нерезкости	40 мкм (максимум)¹

Артикул	PN	Увеличение	Крепление объектива	Диафрагменное число	Диаметр круга изображения	Рабочее расстояние
MVL-LBT-0163-410-F	365006564	0,163 ×	F-mount	7,5	39 мм	410 ±6 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния — Глубина резкости -24,3…24,3 мм @ F16 Ширина поля зрения — Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 23,6 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 286×623,2 мм Масса — Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-0163-410-M58	365010756	0,163 ×	M58	7,5	39 мм	410 ±6 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния — Глубина резкости -24,3…24,3 мм @ F16 Ширина поля зрения — Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 23,6 мкм Телецентричность в пространстве объекта — Габариты 286×657,7 мм Масса — Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-0205-330-F	365006752	0,205 ×	F-mount	6,5	39 мм	330 ±5 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния — Глубина резкости -10,5…10,5 мм @ F11 Ширина поля зрения — Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 21 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 230 мм Масса — Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-039-238-F	365003222	0,39 ×	F-mount	9,2	39 мм	238 ±4 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния — Глубина резкости -4,2…4,2 мм @ F16 Ширина поля зрения — Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 12,6 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 142 мм Масса 3700 г Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-0489-208-M72-10.1	365002949	0,489 ×	M72	11,5	44 мм	208 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния — Глубина резкости -3,3…3,3 мм @ F20 Ширина поля зрения — Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 15,7 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 120×331 мм Масса 2500 г Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-0497-288-M72-19.5	365008369	0,497 ×	M72	12,2	67,8 мм	288 ±5 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния — Глубина резкости -3,2…3,2 мм @ F12,2 Ширина поля зрения — Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 14,4 мкм Телецентричность в пространстве объекта — Габариты 169×542 мм Масса — Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-0696-138-M58	365003878	0,696 ×	M58×0,75	13,1	39 мм	138 ±3 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния 3 мм Глубина резкости ±1,6 мм @ F20 Ширина поля зрения — Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 11,1 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 78×262,7 мм Масса 1300 г Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-0738-228-M58	365009021	0,738 ×	M58×0,75	9,9	59 мм	228 ±4 мм
Все характеристики Тип объектива бителецентрический, широкоформатный Допуск рабочего расстояния 4 мм Глубина резкости -1,6…1,6 мм @ F22 Ширина поля зрения 66 мм @ сенсор KAI-47051, ширина …Свернуть 66 мм @ сенсор KAI-47051, ширина сенсора 48,7 мм; 77,8 мм @ формат сенсора линейный 16K, 3,5 мкм, ширина сенсора 57,4 мм; 77,8 мм @ формат сенсора линейный 8K, 7 мкм, ширина сенсора 57,4 мм Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 8 мкм Телецентричность в пространстве объекта <0,1 ° (максимум) Габариты 110×340 мм Масса 3400 г Сопряжённое расстояние 580 ±4 мм Диаметр поля в пространстве объекта 80 мм Пространственная частота при MTF30 в изображении >85 пар линий/мм
MVL-LBT-0929-118-M72-19.5	365003081	0,929 ×	M72	15,3	39 мм	118 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния — Глубина резкости ±0,9 мм @ F20 Ширина поля зрения — Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 9,79 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 66×219,2 мм Масса 1000 г Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-0929-118-M58	365006710	0,929 ×	M58	15,3	39 мм	118 ±3 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния 3 мм Глубина резкости ±0,9 мм @ F20 Ширина поля зрения — Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 11 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 66×185,7 мм Масса — Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-1-102-M72	365009286	1 ×	M72×0,75	7	62 мм	102 ±2 мм
Все характеристики Тип объектива телецентрический² Допуск рабочего расстояния — Глубина резкости ±0,3 мм @ F7 Ширина поля зрения 48,7 мм @ сенсор KAI-47051; 61,4 мм @ …Свернуть 48,7 мм @ сенсор KAI-47051; 61,4 мм @ сенсор строчный 12K, пиксель 5 мкм; 57,4 мм @ сенсор строчный 16K, пиксель 3,5 или 3,53 мкм Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 4,5 мкм Телецентричность в пространстве объекта <0,62 ° Габариты 104×285,9 мм Масса 3100 г Сопряжённое расстояние 400 ±2 мм Диаметр поля в пространстве объекта 62 мм Пространственная частота при MTF30 в изображении >110 пар линий/мм
MVL-LBT-1-162-M72-19.5	365002940	1 ×	M72	8	68 мм	162 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния — Глубина резкости ±0,3 мм @ F8 Ширина поля зрения — Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 5,6 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 124×445,7 мм Масса 6000 г Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-1-162-M58	365003190	1 ×	—	—	88 мм²	162 мм²
Все характеристики Тип объектива телецентрический² Допуск рабочего расстояния — Глубина резкости — Ширина поля зрения — Оптическая дисторсия — Разрешение в пространстве объекта — Телецентричность в пространстве объекта — Габариты — Масса — Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-1-162-G-M72	365007278	1 ×	M72	8…32	88 мм	162 ±2 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния 2 мм Глубина резкости 0,64…1,76 мм Ширина поля зрения — Оптическая дисторсия ≤0,01 % Разрешение в пространстве объекта 5,368…14,762 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 142×453,2 мм Масса — Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-1083-110-M58	365005158	1,083 ×	M58	18,3	39 мм	110 мм
Все характеристики Тип объектива телецентрический² Допуск рабочего расстояния — Глубина резкости -0,65…0,65 мм @ F20 Ширина поля зрения — Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 10,8 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 54×241,2 мм Масса — Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-165-40-M58	365006613	1,65 ×	M58	6,2	39 мм	40 ±1 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния 1 мм Глубина резкости ±0,2 мм @ F16 Ширина поля зрения — Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 3,5 мкм Телецентричность в пространстве объекта ≤1,2 ° Габариты 66×185,7 мм Масса — Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —
MVL-LBT-2-102-G-M58	365006706	2 ×	M58	8…32	35 мм	102 мм
Все характеристики Тип объектива бителецентрический Допуск рабочего расстояния — Глубина резкости 0,16…0,64 мм Ширина поля зрения — Оптическая дисторсия ≤0,045 % Разрешение в пространстве объекта 2,7…10,7 мкм Телецентричность в пространстве объекта ≤0,01 ° Габариты 70×282,5 мм Масса — Сопряжённое расстояние — Диаметр поля в пространстве объекта — Пространственная частота при MTF30 в изображении —

¹ указано не для всех исполнений
² данные неофициальные

Как подобрать

Смотрите на дисторсию, телецентричность и собственное разрешение объектива — точность измерения ограничивают все три, а не что-то одно. Глубина резкости у двусторонних указывается с условием диафрагмы (например «± 18.9 мм @ F16»): при другой диафрагме значение будет иным.

Вопросы и ответы

Как выбрать серию HBT, MBT, KBT или LBT по формату матрицы?

Сначала сопоставляют формат сенсора с группой: HBT — до 1/1,8″, MBT — 2/3″, KBT — от 1″ до 2″, LBT — крупный формат от 2″. Затем внутри подходящей ветви выбирают увеличение и рабочую дистанцию. Такой порядок не позволяет поставить охват объекта выше совместимости с матрицей.

Что означает диапазон увеличений от 0,085× до 2× для измерения?

Увеличение связывает размер контролируемой области с размером изображения на сенсоре. Малые значения, начиная с 0,085×, используют для более широкой области, а варианты вплоть до 2× — для меньшего участка. Конкретное значение выбирают совместно с форматом матрицы и рабочей дистанцией.

Почему рабочую дистанцию нельзя выбирать отдельно от увеличения?

Каждый артикул задаёт конкретную пару увеличения и рабочего расстояния. В линейке встречаются дистанции от 40 до 410 мм, но одинаковое место установки не означает одинаковый масштаб. Сначала рассчитывают увеличение под объект и сенсор, затем среди соответствующих вариантов проверяют доступную дистанцию.

Какие варианты крепления предусмотрены для двусторонних телецентриков?

В таблице представлены C-mount и F-mount, а также резьбовые исполнения M42 × 1, M58 × 0,75 и M72 × 0,75. Крепление выбирают после формата матрицы и увеличения, поскольку нужный байонет доступен не при каждой оптической комбинации. Для LBT перечислены варианты F, M58 и M72.

Как диафрагма связана с глубиной резкости измерительного объектива?

Глубина резкости указывается для определённой диафрагмы и меняется при её перестройке. В семействе встречаются значения от F4,2 до F32. Поэтому допустимое смещение детали по глубине оценивают при том режиме диафрагмы, который будет использоваться, вместе с требованиями к дисторсии и телецентричности.
