Компактные объективы S-mount (M12)

Семейство «Компактные объективы S-mount (M12)» объединяет фикс-фокальные варианты Hikrobot для бескорпусных камер CB и встраиваемых модулей. Резьба M12 подходит для тесного оптического узла; фокусное расстояние выбирают по требуемому охвату сцены, а круг изображения — по размеру сенсора.

Резьба M12 (S-mount) — это оптика для встраиваемых камер и считывателей кодов, где место измеряется миллиметрами. Фокусные от 3.37 до 25 мм: короткие дают широкий угол для съёмки вплотную, длинные — привычное поле зрения в тесном корпусе.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: под заказ
Срок поставки: 4 недели
Гарантия: 36 месяцев

Подобрать под задачу

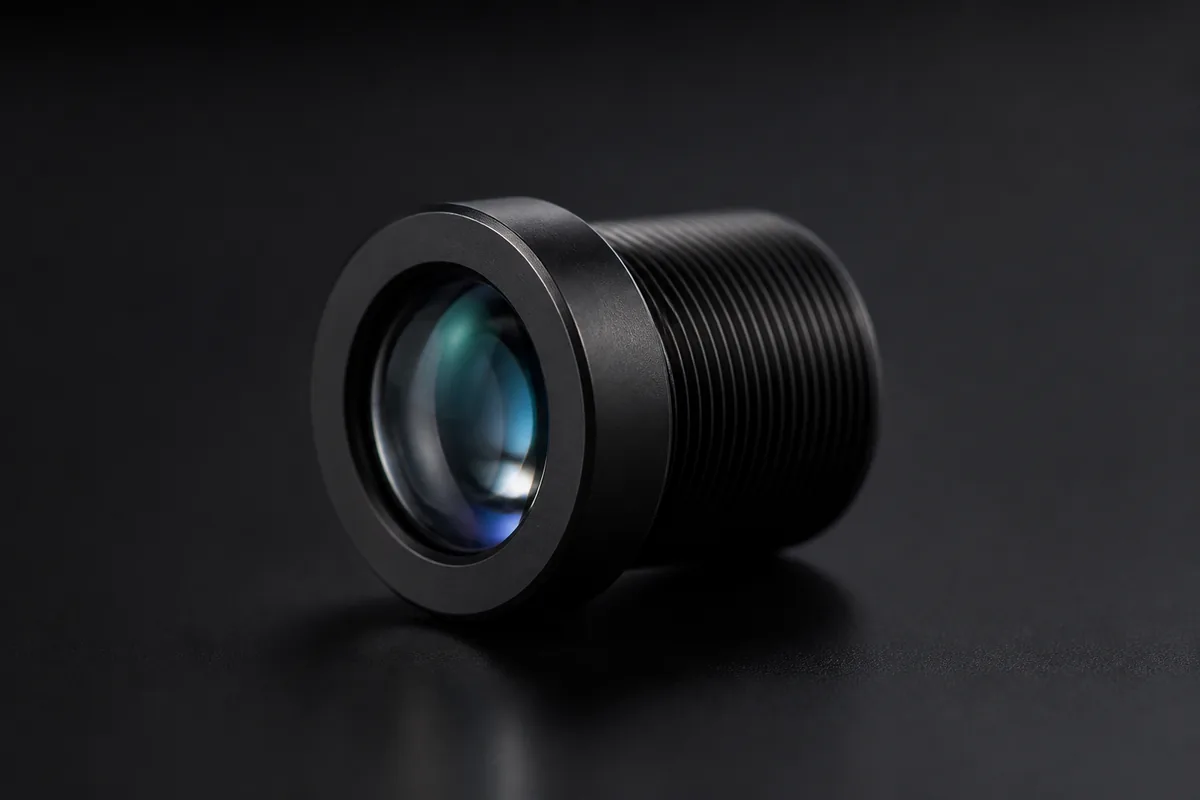

Hikrobot Компактные объективы S-mount (M12)

Артикулы и варианты

Тип объектива	M12 (для плат)
Рабочее расстояние	200 мм¹
Оптическая дисторсия	-1,6 %¹
Сертификация	RoHS2.0
Температура	-10…50 °C

Артикул	PN	Фокусное расстояние	Крепление объектива	Условный оптический формат объектива
MVL-HF0328-05S	102202185	3,37 мм	M12	1/2″
Все характеристики Диафрагменное число 2,8 Диаметр круга изображения 8 мм Диапазон рабочих расстояний 100…850 мм Угол поля зрения по горизонтали 86 ° Угол поля зрения по вертикали 70 ° Угол поля зрения по диагонали 100 ° Габариты 18,8×17,65 мм Полная оптическая длина 23,7…24,3 мм ТВ-дисторсия <1 %
MVL-HF0628-05S	102202750	6 мм	M12	1/1,8″
Все характеристики Диафрагменное число 2,8 Диаметр круга изображения 9 мм Диапазон рабочих расстояний 100…850 мм Угол поля зрения по горизонтали 63 ° Угол поля зрения по вертикали 45 ° Угол поля зрения по диагонали 73 ° Габариты 20×22,48 мм Полная оптическая длина 28,4…28,9 мм ТВ-дисторсия <0,5 %
MVL-HF0828-05S	102202206	8 мм	M12×0,5	1/1,8″
Все характеристики Диафрагменное число 2,8 Диаметр круга изображения 9 мм Диапазон рабочих расстояний 120…900 мм Угол поля зрения по горизонтали 50 ° Угол поля зрения по вертикали 34 ° Угол поля зрения по диагонали 58 ° Габариты 17×19 мм Полная оптическая длина 24,9…25,5 мм ТВ-дисторсия <0,3 %
MVL-HF0856-05S	310100759	8 мм	S-mount	1/1,7″
Все характеристики Диафрагменное число 5,6 Диаметр круга изображения 9,4 мм Диапазон рабочих расстояний ≥100 мм Угол поля зрения по горизонтали 48,26 ° Угол поля зрения по вертикали 33,04 ° Угол поля зрения по диагонали 56,72 ° Габариты 14×19,41 мм Полная оптическая длина 24,41 мм @ рабочее расстояние 200 мм ТВ-дисторсия —
MVL-HF1228-05S	102202751	12 мм	M12×0,5	1/1,8″
Все характеристики Диафрагменное число 2,8 Диаметр круга изображения 9 мм Диапазон рабочих расстояний 100…850 мм Угол поля зрения по горизонтали 34 ° Угол поля зрения по вертикали 23 ° Угол поля зрения по диагонали 41 ° Габариты 15,4×19,46 мм Полная оптическая длина 25,4…26,9 мм ТВ-дисторсия <0,2 %
MVL-HF1256-05S	310100584	12 мм	S-mount	1/1,8″
Все характеристики Диафрагменное число 5,6 Диаметр круга изображения 8,95 мм Диапазон рабочих расстояний 100…850 мм Угол поля зрения по горизонтали 34 ° Угол поля зрения по вертикали 23 ° Угол поля зрения по диагонали 41 ° Габариты 15,4×19,46 мм Полная оптическая длина 25,4…26,9 мм ТВ-дисторсия <0,2 %
MVL-HF1628-05S	102202752	16 мм	S-mount	1/1,8″
Все характеристики Диафрагменное число 2,8 Диаметр круга изображения 9 мм Диапазон рабочих расстояний 100…850 мм Угол поля зрения по горизонтали 26 ° Угол поля зрения по вертикали 17 ° Угол поля зрения по диагонали 31 ° Габариты 14×13,78 мм Полная оптическая длина 19,3…22,2 мм ТВ-дисторсия <0,1 %
MVL-HF1656-05S	310100796	16 мм	S-mount	1/1,8″
Все характеристики Диафрагменное число 5,6 Диаметр круга изображения 8,95 мм Диапазон рабочих расстояний 100…850 мм Угол поля зрения по горизонтали 26 ° Угол поля зрения по вертикали 17 ° Угол поля зрения по диагонали 31 ° Габариты 14×13,78 мм Полная оптическая длина 19,3…22,2 мм ТВ-дисторсия <0,1 %
MVL-HF2528-05S	102202501	25 мм	S-mount	1/1,8″
Все характеристики Диафрагменное число 2,8 Диаметр круга изображения 9 мм Диапазон рабочих расстояний 200…950 мм Угол поля зрения по горизонтали 17 ° Угол поля зрения по вертикали 11 ° Угол поля зрения по диагонали 20 ° Габариты 20,22 мм Полная оптическая длина 26,2…29,3 мм ТВ-дисторсия <0,05 %
MVL-HF2556-05S	310100760	25 мм	S-mount	1/1,8″
Все характеристики Диафрагменное число 5,6 Диаметр круга изображения 8,86 мм Диапазон рабочих расстояний 200…950 мм Угол поля зрения по горизонтали 17 ° Угол поля зрения по вертикали 11 ° Угол поля зрения по диагонали 20 ° Габариты 14×20,22 мм Полная оптическая длина 26,2…29,3 мм ТВ-дисторсия <0,05 %

¹ указано не для всех исполнений

Как подобрать

У S-mount фокусировка выполняется вращением объектива в резьбе, поэтому после настройки его фиксируют контргайкой — иначе вибрация уведёт резкость. Дисторсия у широкоугольных исполнений выше, чем у длиннофокусных, но её величина указана в характеристиках конкретного артикула — смотрите её, если по кадру ведутся измерения.

Вопросы и ответы

Как сопоставить круг изображения S-mount объектива с сенсором?

Круг объектива должен покрывать выбранный формат сенсора. В линейке указаны значения Φ8–Φ9,4 мм для форматов от 1/2″ до 1/1,7″. Сначала проверяют это соответствие, затем выбирают фокусное расстояние, рабочую дистанцию и отверстие F2.8 либо F5.6.

Чем различаются пары объективов на 8, 12, 16 и 25 мм?

Для каждого из этих фокусных есть исполнения F2.8 и F5.6. Они отличаются не только отверстием, но и кругом изображения: у F2.8 указан Φ9 мм, у F5.6 — Φ9,4 мм на 8 мм, Φ8,95 мм на 12 и 16 мм и Φ8,86 мм на 25 мм.

Какое фокусное выбрать для рабочей дистанции от 100 мм?

С нижней границы 100 мм работают модели на 3,37, 6, 8, 12 и 16 мм, хотя вариант 8 мм с F2.8 начинается со 120 мм. Эти фокусные дают разный охват, поэтому одна дистанция не определяет артикул: дополнительно нужны формат сенсора и поле зрения.

Почему объективы на 25 мм выделяются по рабочей дистанции?

MVL-HF2528-05S и MVL-HF2556-05S рассчитаны на диапазон от 200 до 950 мм, тогда как большинство более короткофокусных исполнений начинается со 100 или 120 мм. Между двумя вариантами на 25 мм выбирают отверстие F2.8 или F5.6 и нужный круг изображения.

Как настраивают фокус и защищают его от смещения при вибрации?

Объектив вращают в резьбе M12 до получения резкости на рабочей дистанции, затем фиксируют контргайкой. Для повторяемой сборки учитывают положение в резьбе и доступный диапазон 100–850, 120–900 либо 200–950 мм у выбранного исполнения.
