Контроллеры и панели Hikrobot
Категория «Контроллеры и панели Hikrobot» включает 13 модельных карточек: контроллеры зрения, панельные компьютеры и вычислительные платформы с ИИ-ускорителем. Класс выбирают по архитектуре поста — встроенному операторскому экрану, задачам обработки и числу подключаемых камер.
Панельные компьютеры и контроллеры зрения: готовая платформа для запуска смарт-камер и алгоритмов без серверной.
| Модель | Сетевые порты | Интерфейсы расширения | Потребляемая мощность | Операционная система |
|---|---|---|---|---|
| VT2000Панельный компьютер | GigE ×4 | — | 30 Вт | Windows 10 2021H2 (без активации) |
| MV-VT2000-128G40-NNПанельный компьютер | GigE ×4 | — | 30 Вт | Windows 10 2021H2 (без активации) |
| MV-VACКонтроллер зрения с ИИ-ускорителем | GigE ×6 + GigE ×3 + GigE ×4 | слот PCIe x16, слот PCIe x8 | MV-VAC3504H-128G01, MV-VAC3704X-128G01, …СвернутьMV-VAC3504H-128G01, MV-VAC3704X-128G01, MV-VAC3704H-128G01, MV-VAC3504X-128G01: 150 Вт (типичное); MV-VAC5524-256G02, MV-VAC5724-256G02: 314 Вт (типичное) @ контактов в разъёме 4, цепь питания питание системы; 232 Вт (типичное) @ контактов в разъёме 2, с учётом доп. питания PCIe, цепь питания доп. питание карты PCIe | — |
| MV-VC2000Контроллер зрения | GigE ×4 | — | MV-VC2140-128G40-1T, …СвернутьMV-VC2140-128G40-1T, MV-VC2140-128G40-NN: 51 Вт (типичное) @ без учёта питания подсветки; MV-VC2143-128G40-NN, MV-VC2143-128G40-1T: 71 Вт (типичное) @ без учёта питания подсветки | Windows 10 LTSC 21H2 (64 бит, без активации) |
| MV-VC3000HКонтроллер зрения | GigE ×6 + GigE ×2 + GigE ×4 | слот PCIe 3.0 x161 | 95–144 Вт1 | Windows 10 (64 бит, без активации)1 |
| MV-VC3000XКонтроллер зрения | GigE ×2 + GigE ×4 + GigE ×6 | — | 144 Вт | Windows 10 (без активации) |
| MV-VC531xКонтроллер зрения | GigE ×3 + GigE ×4 | SATA 3 ×2 | MV-VC5314-256G70-NN, …СвернутьMV-VC5314-256G70-NN, MV-VC5315-256G70-2T, MV-VC5315-256G70-NN, MV-VC5314-256G70-2T: 264 Вт (типичное); MV-VC5313-256G70-2T: 264 Вт (типичное) @ контактов в разъёме 4 | Windows 10 (без активации) |
| MV-VC532xКонтроллер зрения | GigE ×3 + GigE ×4 | MV-VC5323-256G70-2T, …СвернутьMV-VC5323-256G70-2T, MV-VC5324-256G70-NN, MV-VC5325-256G70-2T, MV-VC5325-256G70-NN, MV-VC5324-256G70-2T: SATA 3 ×2, M.2 NVMe, PCIe x16, PCIe x8, PCIe x4 ×2; MV-VC5323-256G70-2T, MV-VC5324-256G70-NN, MV-VC5325-256G70-2T, MV-VC5325-256G70-NN, MV-VC5324-256G70-2T: слот PCIe x16, слот PCIe x8, слот PCIe x4 ×2 | 384 Вт (типичное) @ контактов в разъёме …Свернуть384 Вт (типичное) @ контактов в разъёме 4, цепь питания питание системы; 228 Вт (типичное) @ контактов в разъёме 2, цепь питания питание видеокарты | Windows 10 (без активации) |
| MV-VC551xКонтроллер зрения | GigE ×3 + GigE ×4 | SATA 3 ×2 | 264 Вт | Windows 10 (без активации) |
| MV-VC552xКонтроллер зрения | GigE ×3 + GigE ×4 | MV-VC5525-256G70-NN, …СвернутьMV-VC5525-256G70-NN, MV-VC5524-256G70-2T, MV-VC5523-256G70-NN, MV-VC5525-256G70-2T, MV-VC5523-256G70-2T: SATA 3 ×2, M.2 NVMe, PCIe x16, PCIe x8, PCIe x4 ×2; MV-VC5525-256G70-NN, MV-VC5524-256G70-2T, MV-VC5523-256G70-NN, MV-VC5525-256G70-2T, MV-VC5523-256G70-2T: слот PCIe x16, слот PCIe x8, слот PCIe x4 ×2 | 384 Вт (типичное) @ контактов в разъёме …Свернуть384 Вт (типичное) @ контактов в разъёме 4, цепь питания питание системы; 228 Вт (типичное) @ контактов в разъёме 2, цепь питания питание видеокарты | Windows 10 (без активации) |
| MV-VC571xКонтроллер зрения | GigE ×3 + GigE ×4 | SATA 3 ×2 | 264 Вт | Windows 10 (без активации) |
| MV-VC572xКонтроллер зрения | GigE ×3 + GigE ×4 | SATA 3 ×2, M.2 NVMe | 384 Вт (типичное) @ контактов в разъёме …Свернуть384 Вт (типичное) @ контактов в разъёме 4, цепь питания питание системы; 228 Вт (типичное) @ контактов в разъёме 2, цепь питания питание видеокарты | Windows 10 (без активации) |
| MV-VT3000Панельный компьютер | GigE ×4 | — | 120 Вт | Windows 10 (без активации) |
Архитектура системы и выбор контроллера
Категория объединяет три типа вычислительных платформ Hikrobot. Контроллеры зрения MV-VC предназначены для связок обычных камер и VM-сценариев, панельные компьютеры VT добавляют операторский экран, а MV-VAC выделен как контроллер с ИИ-ускорителем для deep learning-задач на нескольких камерах. Смарт-камера выполняет обработку самостоятельно и отдельного контроллера не требует.
Выбор начинают с архитектуры поста: нужен ли встроенный экран, выполняется ли ИИ-обработка и сколько камер подключается. В исполнениях встречаются 4, 6 и 7 портов GigE; у части конфигураций предусмотрено PoE ×4, чтобы передавать питание камерам через контроллер. Фактическую конфигурацию процессора, RAM, SSD и ИИ-модуля определяет полный артикул исполнения.

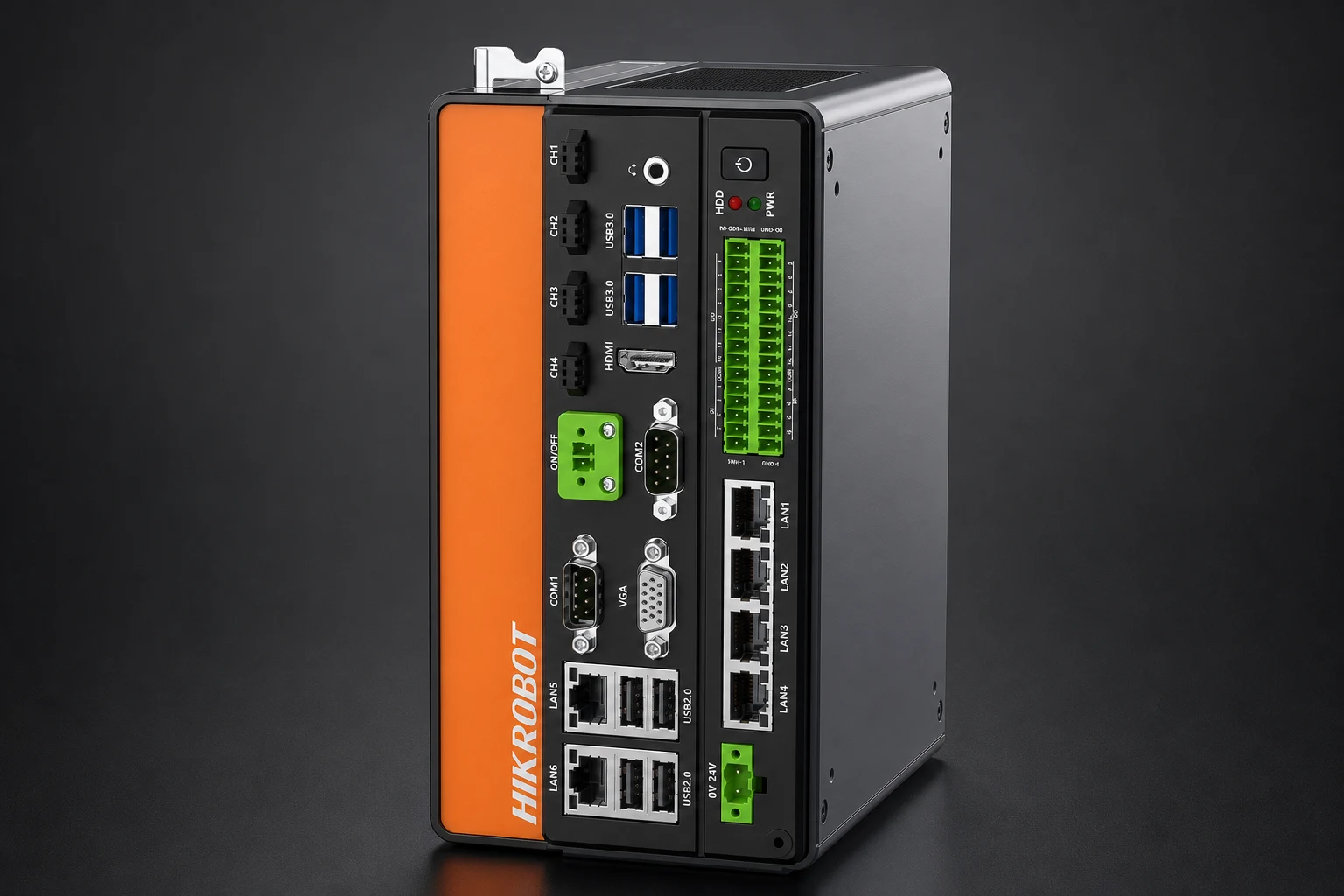

Линейка включает MV-VC2000, MV-VC3000H и MV-VC3000X, а также семейства MV-VC531x, MV-VC532x, MV-VC551x, MV-VC552x, MV-VC571x и MV-VC572x. Панельное направление представлено VT2000, MV-VT2000-128G40-NN и MV-VT3000. Такое деление сначала сужает выбор по форм-фактору, после чего сравнивают порты и вычислительную конфигурацию конкретного исполнения.
Для обмена с линией проверяют цифровые входы и выходы, последовательные интерфейсы RS-232, RS-485 и RS-422, а также сетевое подключение. Указаны варианты с 3 или 8 входами и 8 либо 16 выходами. Кабели, крепёж и терминалы относятся к семейству аксессуаров VC, где перечислено 54 позиции; их состав определяют после выбора портов контроллера и схемы шкафа.
Вопросы и ответы
Как решить, нужен контроллер зрения, панельный компьютер или MV-VAC?
MV-VC выбирают как вычислитель для камер и VM-сценариев. VT2000 или MV-VT3000 используют, когда в платформе нужен экран оператора. MV-VAC относится к конфигурациям с ИИ-ускорителем для deep learning-задач на нескольких камерах. Сначала выбирают эту архитектуру, затем порты.
Как число GigE-портов влияет на подбор конкретного исполнения?
В конфигурациях указаны 4, 6 и 7 портов GigE. Их число сопоставляют с составом камер, а затем отдельно проверяют разрешение и сценарий обработки, от которых зависит поток. Полный артикул также задаёт CPU, RAM и SSD, поэтому одинакового числа портов для выбора недостаточно.
Когда имеет смысл выбирать вариант контроллера с PoE ×4?
PoE ×4 позволяет подать питание на четыре камеры непосредственно через порты контроллера. Такое исполнение рассматривают для соответствующей четырёхкамерной связки. При большем числе подключений или иной схеме питания сопоставляют варианты на 4, 6 и 7 GigE-портов.
Какие интерфейсы нужны для включения контроллера в автоматику линии?
Для дискретных сигналов предусмотрены конфигурации с 3 или 8 цифровыми входами и 8 либо 16 выходами. Для последовательного обмена перечислены RS-232, RS-485 и RS-422, дополнительно используется сеть. Набор интерфейсов сверяют с сигналами запуска, результата и управления.
Какие группы моделей сравнивать после выбора форм-фактора без экрана?
Среди контроллеров зрения перечислены MV-VC2000, MV-VC3000H, MV-VC3000X и пары семейств 531x/532x, 551x/552x, 571x/572x. Сравнение продолжают по числу GigE-портов, наличию PoE ×4, цифровым IO и конфигурации CPU, RAM, SSD либо ИИ-модуля.
1 данные неофициальные
