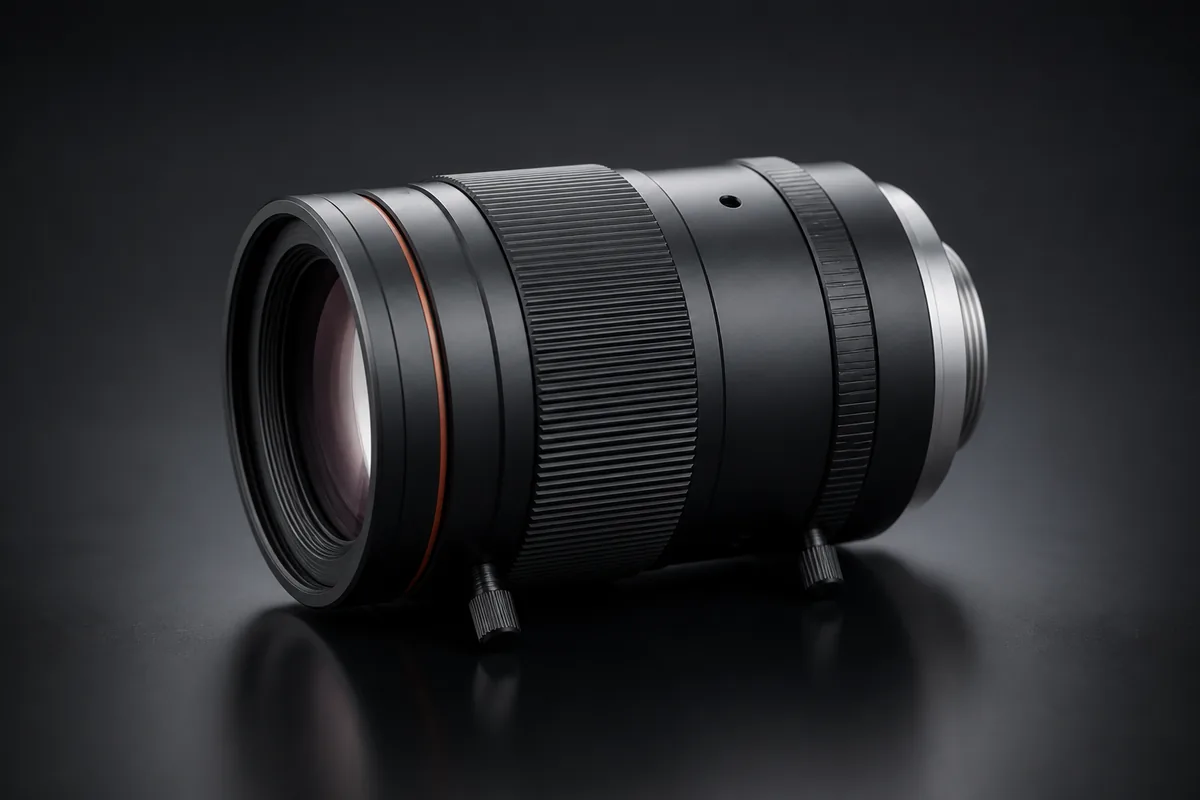

Объективы для матриц 1″ и 1.1″ (12 МП)
Семейство «Объективы для матриц 1″ и 1.1″» объединяет варианты Hikrobot C-mount для крупной матрицы класса 12 МП. Оптику подбирают по кругу изображения, который должен перекрывать сенсор, а затем — по фокусному расстоянию и рабочей дистанции под требуемое поле зрения.
1.1″ — формат 12-мегапиксельных камер на сенсорах Sony Pregius; матрица здесь почти квадратная и заметно крупнее 2/3″, поэтому оптика от младших форматов даст виньетку по углам. На странице собраны объективы с кругом изображения Ø16 мм (1″) и Ø17.6 мм (1.1″) — фокусные от 6 до 75 мм, крепление C-mount. Круг изображения указан у каждого артикула: он должен быть не меньше диагонали вашей матрицы.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F); –10°C to 50°C (14°F to 122°F); –10°C to 50°C (14 °F to 122 °F) |
| Управление диафрагмой | Manual |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 17.526 mm |
Артикулы и варианты
| Артикул | PN | Фокусное | Диафрагма | Формат | Крепление | МДФ | |
|---|---|---|---|---|---|---|---|
| MVL-KF0618M-12MPE | 102203068 | 6 mm | F1.8 to F16 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF0814M-12MPE | 102203067 | 8 mm | F1.4 to F16 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF0818M-12MP | 102202298 | 8 mm | F1.8 to F11 | Φ16 mm (1") | C-mount | 0.3 m | |
| MVL-KF0818M-20MP | 310102967 | 8 mm | F1.8 to F16 | Ø17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF0828M-25MP | 365008336 | 8 mm | F2.8 to F22 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF1228M-12MP | 310102027 | 12 mm | F2.8 to F16 | Ø 17.6 mm | C-mount | 0.1 m | |
| MVL-KF1228M-12MPE | 102203066 | 12 mm | F2.8 to F22 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF1628M-12MP | 310102028 | 16 mm | F2.8 to F16 | Ø 17.6 mm | C-mount | 0.1 m | |
| MVL-KF1628M-12MPE | 102203065 | 16 mm | F2.8 to F16 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF2528M-12MP | 310102029 | 25 mm | F2.8 to F16 | Ø 17.6 mm | C-mount | 0.15 m | |
| MVL-KF2528M-12MPE | 102203064 | 25 mm | F2.8 to F22 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF3528M-12MP | 310102030 | 35 mm | F2.8 to F16 | Ø 17.6 mm | C-mount | 0.2 m | |
| MVL-KF3528M-12MPE | 102203063 | 35 mm | F2.8 to F22 | Ø 17.6 mm (1.1") | C-mount | 0.2 m | |
| MVL-KF5028M-12MP | 310102031 | 50 mm | F2.8 to F16 | Ø 17.6 mm | C-mount | 0.3 m | |
| MVL-KF5028M-12MPE | 102203062 | 50 mm | F2.8 to F22 | Ø 17.6 mm (1.1") | C-mount | 0.3 m | |
| MVL-KF7528M-12MP | 102204408 | 75 mm | F2.8 to F22 | Ø16 mm (1") | C-mount | 0.5 m |
Как подобрать
Под 12 МП на 1.1″ приходится пиксель 3.45 мкм — оптика должна разрешать соответствующую частоту, иначе разрешение камеры не будет реализовано и снимок останется мыльным. Смотрите на заявленное для объектива разрешение, а не только на формат.
Вопросы и ответы
Почему для матрицы 1.1″ нужен круг изображения 17,6 мм?
Круг изображения должен перекрывать диагональ матрицы. В линейке 17,6 мм соответствует формату 1.1″, тогда как 16 мм относится к 1″. Если поставить объектив с меньшим кругом на более крупный сенсор, по углам изображения возникает виньетирование.
Какие фокусные расстояния доступны для короткой рабочей дистанции?
Минимальная дистанция 0,1 м указана у моделей 6, 8, 12, 16 и 25 мм, включая MVL-KF0618M-12MPE и ряд 12MPE. Для 35 мм минимальное значение составляет 0,2 м, для 50 мм — 0,3 м, а объектив 75 мм рассчитан на 0,5 м.
Чем отличаются объективы 12MP и 12MPE одного фокусного ряда?
Сравнивать нужно не только суффикс. Например, версии 35 мм имеют одинаковый круг 17,6 мм и рабочую дистанцию 0,2 м, но MVL-KF3528M-12MP регулируется в пределах F2.8–F16, а MVL-KF3528M-12MPE — F2.8–F22.
Подойдёт ли объектив формата 1″ для камеры с матрицей 1.1″?
Вариант с кругом 16 мм рассчитан на формат 1″, а для 1.1″ в этом семействе предусмотрен круг 17,6 мм. Решение принимают по диагонали конкретной матрицы: круг должен быть не меньше неё. Одного совпадения крепления C-mount для подбора недостаточно.
Зачем учитывать размер пикселя при выборе объектива на 12 Мп?
Для 12-мегапиксельной матрицы 1.1″ указан пиксель 3,45 мкм. Оптика должна разрешать соответствующую пространственную частоту, иначе детализация сенсора не будет реализована. Поэтому кроме фокусного и круга изображения проверяют заявленный класс разрешения объектива.
