Объективы · Фикс-фокальные

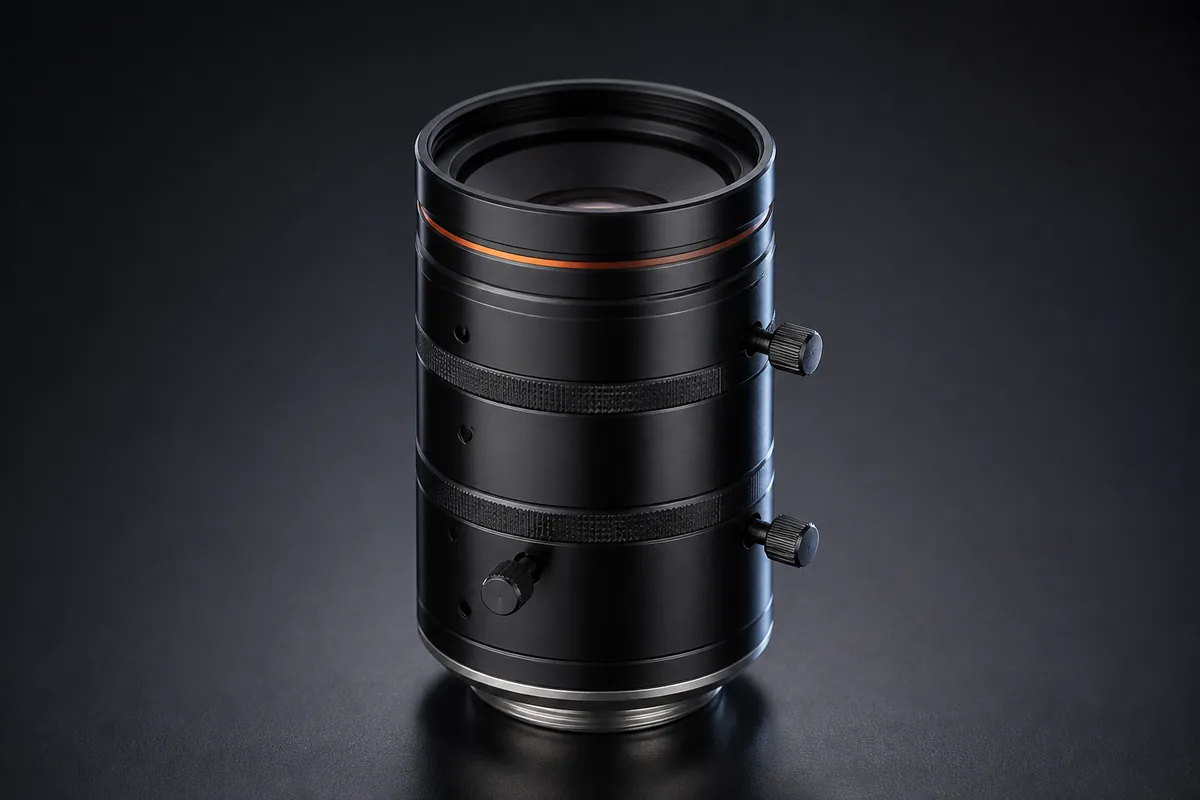

Объективы для матриц 1.2″ (25 МП)
Семейство «Объективы для матриц 1.2″» Hikrobot объединяет варианты C-mount для камер класса 25 МП. Круг изображения согласуют с крупным сенсором, после чего конкретное фокусное расстояние выбирают по ширине контролируемой области и доступной дистанции установки.
Оптика под 25-мегапиксельные камеры формата 1.2″ — это задачи, где на одном кадре нужно разглядеть и крупную деталь, и мелкий дефект на ней: контроль печатных плат, проверка маркировки, измерения по всей площади изделия. Фокусные от 12 до 50 мм, крепление C-mount, круг изображения Ø19.3 мм.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F); –10°C to 50°C (14 °F to 122 °F) |
| Управление диафрагмой | Manual; Fixed |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 17.526 mm |
| Резьба под светофильтр | M40.5 × 0.5; M37 × 0.5; M40.5 × P0.5; M35.5 × P0.5 |
Артикулы и варианты
| Артикул | PN | Фокусное | Диафрагма | Формат | Крепление | МДФ | |
|---|---|---|---|---|---|---|---|
| MVL-KF1224M-25MP | 310100649 | 12 mm | F2.4 to F16 | Ø19.3 mm (1.2’’) | C-mount | 0.1 m | |
| MVL-KF1624M-25MP | 310100650 | 16 mm | F2.4 to F16 | Ø19.3 mm (1.2’’) | C-mount | 0.1 m | |
| MVL-KF1640-25MP | 310101890 | 16 mm | F4.0 | Ø 19.3 mm (1.2") | C-mount | 0.08 m | |
| MVL-KF2524M-25MP | 310100651 | 25 mm | F2.4 to F16 | Ø19.3 mm (1.2’’) | C-mount | 0.15 m | |
| MVL-KF2540-25MP | 310101891 | 25 mm | F4.0 | Ø19.3 mm (1.2’’) | C-mount | 0.08 m | |
| MVL-KF3524M-25MP | 310100652 | 35 mm | F2.4 to F16 | Ø19.3 mm (1.2’’) | C-mount | 0.15 m | |
| MVL-KF3540-25MP | 310102163 | 35 mm | F4.0 | Ø 19.3 mm (1.2’’) | C-mount | 0.12 m | |
| MVL-KF5024M-25MP | 310100653 | 50 mm | F2.4 to F16 | Ø19.3 mm (1.2’’) | C-mount | 0.25 m | |
| MVL-KF5040-25MP | 310102164 | 50 mm | F4.0 | Ø19.3 mm (1.2’’) | C-mount | 0.15 m |
Как подобрать
Класс 24–25 МП на 1.2″ — это пиксель 2.74 мкм, вдвое мельче привычного. Объектив, рассчитанный на 5 МП, на такой камере станет ограничителем: разрешение упрётся в оптику, а не в сенсор. Здесь же важна виброустойчивость — на таком пикселе смещение уже заметно.
Вопросы и ответы
Почему при выборе сначала проверяют формат сенсора и круг изображения?
Все объективы группы рассчитаны на формат 1.2″ и формируют круг изображения Ø19,3 мм. Это исходное условие для работы с 25-мегапиксельной матрицей; затем уже выбирают фокусное расстояние и рабочую дистанцию.
Какие фокусные расстояния доступны и как связать их с компоновкой?
В семействе есть 12, 16, 25, 35 и 50 мм. Фокусное подбирают по требуемому полю зрения и рабочему расстоянию, а допустимую близость объекта проверяют по минимальной дистанции конкретного варианта — от 0,08 до 0,25 м.
Чем объективы с суффиксом M отличаются от вариантов с обозначением F4.0?
Модели M-25MP имеют регулируемую диафрагму F2.4–F16 и охватывают фокусные 12–50 мм. Вторая группа рассчитана на 16, 25, 35 и 50 мм и использует фиксированную диафрагму F4.0.
Как минимальная дистанция съёмки влияет на выбор конкретного объектива?
Объект должен находиться не ближе значения, указанного для выбранной модели. В линейке встречаются минимальные дистанции 0,08, 0,1, 0,12, 0,15 и 0,25 м, поэтому одинаковое фокусное ещё не означает одинаковую компоновку.
Что особенно важно для сохранения детализации на камере класса 25 Мп?
Оптика должна соответствовать классу 24–25 Мп, иначе именно объектив ограничит разрешение связки. При пикселе 2,74 мкм заметны смещения, поэтому вместе с оптикой учитывают стабильность крепления и достаточный свет.
