Объективы · Фикс-фокальные

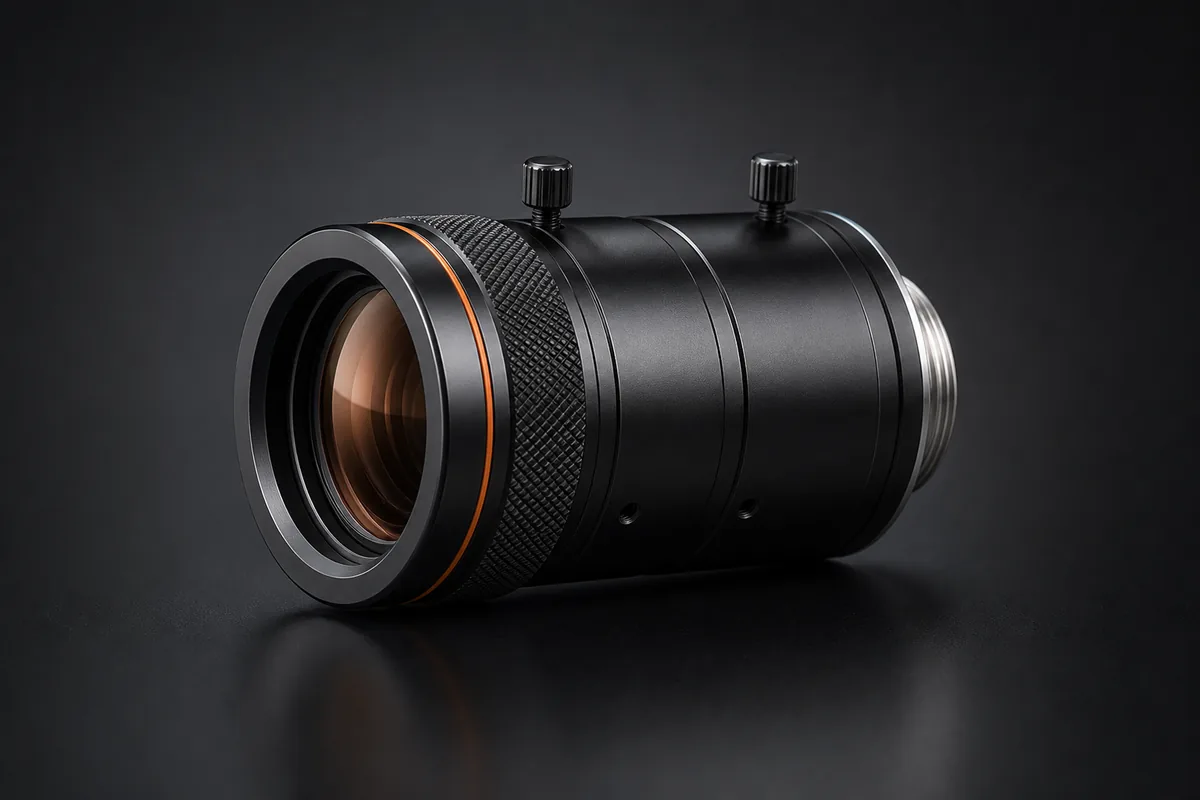

Объективы для матриц 4/3″ (10–20 МП)
Семейство «Объективы для матриц 4/3″» Hikrobot объединяет крупные фикс-фокальные исполнения для камер класса 10–20 МП. При подборе сначала проверяют круг изображения и крепление камеры, затем связывают фокусное расстояние и рабочую дистанцию с нужным полем зрения.
4/3″ — крупный формат для камер 10–20 МП: широкое поле зрения с одной позиции без потери детализации. Берут там, где нужно охватить всю паллету, лист или рулон целиком. Фокусные от 12 до 85 мм, крепление C-mount.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F) |
| Управление диафрагмой | Manual |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 17.526 mm |
Артикулы и варианты
| Артикул | PN | Фокусное | Диафрагма | Формат | Крепление | МДФ | |
|---|---|---|---|---|---|---|---|
| SA1220M-10MP | 310100703 | 12 mm | F2.0 to F22 | Ø23 mm (4/3") | C-mount | 0.15 m | |
| SA1620M-10MP | 310100704 | 16 mm | F2.0 to F22 | Ø23 mm (4/3") | C-mount | 0.1 m | |
| SA1628M-20MP | 310100721 | 16mm | F2.8 | 4/3'' | C-mount | — | |
| SA2520M-10MP | 310100705 | 25 mm | F2.0 to F22 | Ø 23 mm (4/3") | C-mount | 0.15 m | |
| SA3520M-10MP | 310100706 | 35 mm | F2.0 to F22 | Ø 23 mm (4/3") | C-mount | 0.2 m | |
| SA5020M-10MP | 310100707 | 50 mm | F2.0 to F22 | Ø 23 mm (4/3") | C-mount | 0.3 m | |
| SA5028M-20MP | 310100722 | 50mm | F2.8 | 4/3'' | C-mount | — | |
| SA8520M-10MP | 310100708 | 85 mm | F2.0 to F22 | Ø23 mm (4/3") | C-mount | 1.2 m |
Как подобрать
Круг изображения у 4/3″ больше, чем у 1.1″, поэтому оптика физически крупнее и тяжелее — заранее проверьте, выдержит ли кронштейн и хватит ли места в защитном кожухе.
Вопросы и ответы
Как понять, что камере требуется объектив именно формата 4/3″?
Сопоставляют формат матрицы с кругом изображения объектива. Эта группа рассчитана на 4/3″ и круг 23 мм для камер 10–20 Мп. Совпадение C-mount само по себе недостаточно: меньший формат оптики не закрывает требуемую матрицу.
Какие фокусные расстояния доступны в ветви объективов на 10 Мп?
В серии 10 Мп перечислены 12, 16, 25, 35, 50 и 85 мм. У этих моделей указан диапазон диафрагмы F2.0–F22. После выбора фокусного проверяют минимальную рабочую дистанцию, которая в ряду изменяется от 0,1 до 1,2 м.
Чем позиции на 20 Мп отличаются по фокусному расстоянию?
Ветка 20 Мп состоит из SA1628M-20MP с фокусным 16 мм и SA5028M-20MP с фокусным 50 мм. Обе модели рассчитаны на формат 4/3″, имеют C-mount и диафрагму F2.8; выбор между ними задаёт требуемая геометрия поля зрения.
Как рабочая дистанция меняется при переходе к длинному фокусному?
Для SA1220M-10MP указано 0,15 м, для SA3520M-10MP — 0,2 м, для SA5020M-10MP — 0,3 м, а для SA8520M-10MP — 1,2 м. Эти значения проверяют вместе с полем зрения, чтобы объектив физически поместился в заданную схему.
Какие механические ограничения нужно учесть до установки оптики 4/3″?
Объективы 4/3″ крупнее и тяжелее оптики для формата 1.1″. Поэтому заранее проверяют нагрузку на кронштейн и доступное место в защитном кожухе. Отдельно контролируют C-mount и минимальную рабочую дистанцию выбранной модели.
