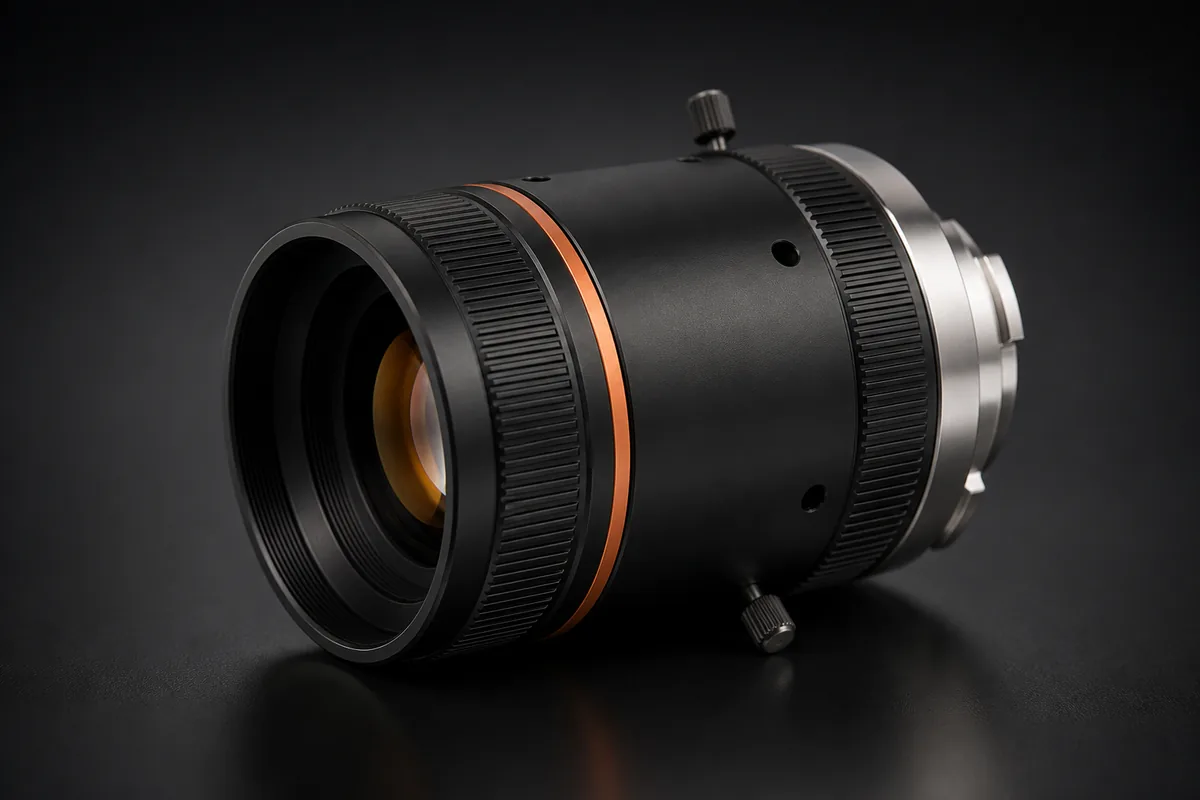

Крупноформатные объективы M72 и F-mount
Семейство «Крупноформатные объективы M72 и F-mount» Hikrobot включает отдельные группы с байонетом F-mount и резьбой M72. Оптика предназначена для камер с матрицей крупнее 4/3″; объектив выбирают по креплению, кругу изображения, фокусному расстоянию и рабочей дистанции.
Когда матрица больше 4/3″, резьба C-mount физически не пропускает нужный круг изображения — начинаются крепления M72 и байонет F-mount. Это оптика для камер высокого разрешения и крупных полей зрения: контроль стеклянных панелей, солнечных модулей, крупногабаритных изделий целиком. Фокусные от 25 до 95 мм.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F); –10 °C to 50 °C (14 °F to 122°F); –10 °C to 50°C (14 °F to 122 °F) |
| Управление диафрагмой | Manual |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 46.5 mm; 19.55 mm; 12 mm |
Артикулы и варианты
Крепление F-mount
| Артикул | PN | Фокусное | Диапазон рабочих расстояний | Диафрагма | Формат | |
|---|---|---|---|---|---|---|
| LF2528M-F | 102201711 | 25 mm | 140 mm to infinity | F2.8 to F32 | Φ43.2 mm | |
| MVL-LF3528M-F | 102202628 | 35 mm | 129 mm to 728 mm | F2.8 to F16 | Φ43.2 mm | |
| MVL-LF3540M-F | 310101901 | 35 mm | 700 mm to infinity (tolerance: ±5 mm) | F4.0 to F16 | Φ43.2 mm | |
| MVL-LS3528M-F(0.0292X | 102203329 | 35mm | — | F2.8 | Φ45 mm | |
| MVL-LF5040M-F | 102202292 | 50 mm | 150 mm to infinity | F4.0 to F22 | Ø 56 mm | |
| MVL-LF8040M-F | 102202048 | 80 mm | 235 mm to infinity | F4.0 to F22 | Ø 56 mm |
Крепление M72 × 0.75
| Артикул | PN | Фокусное | Диапазон рабочих расстояний | Диафрагма | Формат | |
|---|---|---|---|---|---|---|
| MVL-LF3040M-005-M72 | 310102270 | 30 mm | 205 mm to 1000 mm (tolerance: ± 5 mm) | F4.0 to F16 | Φ58 mm | |
| MVL-LF4040M-01-M72 | 310102150 | 40 mm | 200 mm to infinity (tolerance: ±5 mm) | F4.0 to F22 | Φ58 mm | |
| MVL-LF4056M-017V-M72 | 365002858 | 40mm | — | F5.6 | Φ60 mm | |
| LF5545M-M72 | 102202636 | 55 mm | 98 mm to infinity | F4.5 to F22 | Φ67 mm | |
| MVL-LF6040M-013-M72 | 310102151 | 60 mm | 200 mm to 900 mm (tolerance: ±5 mm) | F4.0 to F22 | Ø58 mm | |
| MVL-LF6040M-013-M72 V2.0 | 310103020 | 60mm | — | F4.0 | Φ58 mm | |
| MVL-LF6040M-0167V-M72 | 310101114 | 60 mm | 219 mm to 563 mm (tolerance: ±5 mm) | F4.0 to F32 | Φ64 mm | |
| MVL-LF6040M-0168V-M72 | 102204094 | 60 mm | 945 mm to 345 mm (tolerance: ±5 mm) | F4.0 to F22 | Φ60 mm | |
| MVL-LF8040M-021V-M72 | 102204486 | 80 mm | 750 mm to 450 mm to 325 mm ± 9 mm | F4 to F22 | Ø60 mm | |
| LF8528M-M72 | 102202929 | 85mm | — | F2.8 | Φ62 mm | |
| LF9040M-M72 | 102202895 | 90 mm | 722 mm to 1229 mm ± 5 mm | F4.0 to F16 | Ø67 mm | |
| MVL-LF9556M-025V-M72 | 102205938 | 95 mm | 350 mm to 700 mm (tolerance: ±5 mm) | F5.6 to F22 | Φ67 mm |
Как подобрать
F-mount — фотографический байонет, у него больше рабочий отрезок, и на камеру с C-mount такой объектив без переходника не встанет. Переходники M72→F и M42→F в линейке есть, но каждый добавляет свою толщину, которую нужно учесть в рабочем отрезке.
Вопросы и ответы
Как определить, достаточно ли круга изображения для крупной матрицы?
Диаметр круга изображения сопоставляют с диагональю матрицы: он должен её перекрывать. В этой линейке указаны значения от 43,2 до 67 мм. Для F-mount встречаются варианты 43,2, 45 и 56 мм, а для M72 × 0.75 — исполнения с кругом 58–67 мм.
Что выбрать сначала: фокусное расстояние или тип крепления объектива?
Сначала исключают механически несовместимые варианты по креплению камеры: F-mount и резьба M72 × 0.75 не взаимозаменяемы напрямую. После этого внутри нужной ветви выбирают фокусное из диапазона 25–95 мм и проверяют рабочую дистанцию конкретного артикула.
Почему два крупноформатных объектива 60 мм нельзя считать одинаковыми?
У моделей с фокусным 60 мм различаются диафрагма, круг изображения и диапазон фокусировки. MVL-LF6040M-013-M72 имеет F4.0–F22, круг 58 мм и дистанцию 200–900 мм, а MVL-LF6040M-0167V-M72 — F4.0–F32, круг 64 мм и 219–563 мм.
Когда в крупноформатной оптике нужен переходник между креплениями?
Переходник требуется, когда крепление объектива не совпадает с креплением камеры. В линейке есть варианты M72→F и M42→F. Их толщина влияет на рабочий отрезок, поэтому при компоновке проверяют не только название байонета, но и сохранение допустимой дистанции фокусировки.
Какие параметры проверить, если объектив не фокусируется на объекте?
Сопоставляют фактическую дистанцию с диапазоном выбранной модели и учитывают толщину переходника. Диапазоны заметно различаются: от 98 мм до бесконечности у LF5545M-M72, 150 мм до бесконечности у MVL-LF5040M-F и 350–700 мм у MVL-LF9556M-025V-M72.
