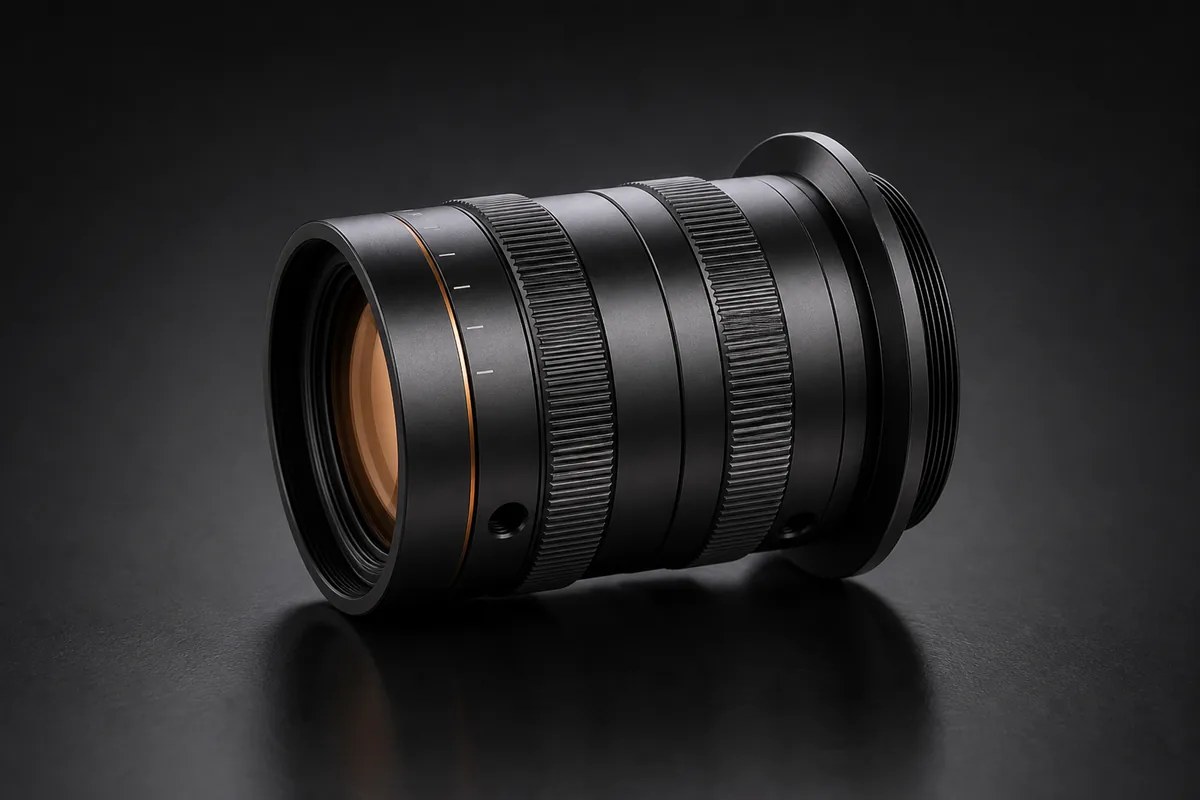

Объективы для линейных камер (line scan)

Семейство «Объективы для линейных камер» Hikrobot включает группы с креплениями M58, M72 и M90 для длинных сенсорных линеек. Оптика предназначена для построчной съёмки движущегося полотна; объектив выбирают по длине сенсора, ширине контроля, креплению и рабочей дистанции.

Линейная камера снимает не кадр, а строку, и изображение собирается из строк по мере движения полотна — так контролируют рулонные материалы, стекло, плёнку, печать. Объектив для неё должен покрывать длинную линейку сенсора, а не круглое поле обычной матрицы: в линейке крепления M58, M72 и M90 под сенсоры до 16k, фокусные от 25 до 150 мм.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: под заказ
Срок поставки: 4 недели
Гарантия: 36 месяцев

Подобрать под задачу

Hikrobot Объективы для линейных камер (line scan)

Артикулы и варианты

Управление фокусом	ручное¹
Управление диафрагмой	ручное¹
Рабочая температура	-10…50 °C¹
Сертификация	RoHS2.0¹
Разрешение объектива	65 Мп¹
Температура	-10…50 °C¹
Тип фокусного расстояния	фиксированное¹

Крепление M58 × 0.75

Тип объектива	FA-объектив
Крепление объектива	M58×0,75
Рабочий отрезок	11,48 мм
Допуск рабочего расстояния	-5…5 мм

Артикул	PN	Фокусное расстояние	Диаметр круга изображения	Диафрагменное число
MVL-LF2540M-M58-65MP	310102876	25 мм	46 мм	4…22
Увеличение 0,001…0,2 × 0,196 × @ рабочее расстояние 100 мм 0,141 × @ рабочее расстояние 150 мм Показать все (25) 0,11 × @ рабочее расстояние 200 мм 0,091 × @ рабочее расстояние 250 мм 0,077 × @ рабочее расстояние 300 мм 0,067 × @ рабочее расстояние 350 мм 0,059 × @ рабочее расстояние 400 мм 0,053 × @ рабочее расстояние 450 мм 0,048 × @ рабочее расстояние 500 мм 0,044 × @ рабочее расстояние 550 мм 0,04 × @ рабочее расстояние 600 мм 0,037 × @ рабочее расстояние 650 мм 0,035 × @ рабочее расстояние 700 мм 0,033 × @ рабочее расстояние 750 мм 0,0307 × @ рабочее расстояние 800 мм 0,029 × @ рабочее расстояние 850 мм 0,027 × @ рабочее расстояние 900 мм 0,026 × @ рабочее расстояние 950 мм 0,025 × @ рабочее расстояние 1000 мм 0,023 × @ рабочее расстояние 1100 мм 0,021 × @ рабочее расстояние 1200 мм 0,019 × @ рабочее расстояние 1300 мм 0,018 × @ рабочее расстояние 1400 мм 0,017 × @ рабочее расстояние 1500 мм Рабочее расстояние ≥100 ±5 мм 100 мм 150 мм Показать все (25) 200 мм 250 мм 300 мм 350 мм 400 мм 450 мм 500 мм 550 мм 600 мм 650 мм 700 мм 750 мм 800 мм 850 мм 900 мм 950 мм 1000 мм 1100 мм 1200 мм 1300 мм 1400 мм 1500 мм Все характеристики Диапазон рабочих расстояний ≥100 мм Ширина поля зрения 152,6 мм @ ширина сенсора 29,9 мм, рабочее расстояние 100 мм 212,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 150 мм 271,8 мм @ ширина сенсора 29,9 мм, рабочее расстояние 200 мм Показать все (24) 328,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 250 мм 388,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 300 мм 446,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 350 мм 506,8 мм @ ширина сенсора 29,9 мм, рабочее расстояние 400 мм 564,2 мм @ ширина сенсора 29,9 мм, рабочее расстояние 450 мм 622,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 500 мм 681,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 550 мм 740,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 600 мм 799,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 650 мм 856,7 мм @ ширина сенсора 29,9 мм, рабочее расстояние 700 мм 917,2 мм @ ширина сенсора 29,9 мм, рабочее расстояние 750 мм 973,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 800 мм 1032,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 850 мм 1091,2 мм @ ширина сенсора 29,9 мм, рабочее расстояние 900 мм 1150 мм @ ширина сенсора 29,9 мм, рабочее расстояние 950 мм 1210,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1000 мм 1325,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1100 мм 1444,4 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1200 мм 1565,4 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1300 мм 1677,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1400 мм 1794,7 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1500 мм Оптическая дисторсия 0,9 % Резьба фильтра M95×1 Габариты 98×139,6 мм Масса 1100 г Сопряжённое расстояние 249,27 мм @ рабочее расстояние 100 мм 299,27 мм @ рабочее расстояние 150 мм 349,27 мм @ рабочее расстояние 200 мм Показать все (24) 399,29 мм @ рабочее расстояние 250 мм 449,27 мм @ рабочее расстояние 300 мм 499,29 мм @ рабочее расстояние 350 мм 579,27 мм @ рабочее расстояние 400 мм 599,29 мм @ рабочее расстояние 450 мм 649,27 мм @ рабочее расстояние 500 мм 699,29 мм @ рабочее расстояние 550 мм 749,28 мм @ рабочее расстояние 600 мм 799,29 мм @ рабочее расстояние 650 мм 849,28 мм @ рабочее расстояние 700 мм 899,29 мм @ рабочее расстояние 750 мм 949,28 мм @ рабочее расстояние 800 мм 999,28 мм @ рабочее расстояние 850 мм 1049,29 мм @ рабочее расстояние 900 мм 1099,29 мм @ рабочее расстояние 950 мм 1149,29 мм @ рабочее расстояние 1000 мм 1249,29 мм @ рабочее расстояние 1100 мм 1349,29 мм @ рабочее расстояние 1200 мм 1449,29 мм @ рабочее расстояние 1300 мм 1549,29 мм @ рабочее расстояние 1400 мм 1649,28 мм @ рабочее расстояние 1500 мм
MVL-LF3540M-M58-65MP	310102877	35 мм	42 мм	4…22
Увеличение 0,001…0,2 × 0,204 × @ рабочее расстояние 150 мм 0,158 × @ рабочее расстояние 200 мм Показать все (24) 0,13 × @ рабочее расстояние 250 мм 0,11 × @ рабочее расстояние 300 мм 0,095 × @ рабочее расстояние 350 мм 0,084 × @ рабочее расстояние 400 мм 0,075 × @ рабочее расстояние 450 мм 0,068 × @ рабочее расстояние 500 мм 0,0621 × @ рабочее расстояние 550 мм 0,057 × @ рабочее расстояние 600 мм 0,053 × @ рабочее расстояние 650 мм 0,049 × @ рабочее расстояние 700 мм 0,046 × @ рабочее расстояние 750 мм 0,043 × @ рабочее расстояние 800 мм 0,041 × @ рабочее расстояние 850 мм 0,039 × @ рабочее расстояние 900 мм 0,037 × @ рабочее расстояние 950 мм 0,035 × @ рабочее расстояние 1000 мм 0,032 × @ рабочее расстояние 1100 мм 0,029 × @ рабочее расстояние 1200 мм 0,027 × @ рабочее расстояние 1300 мм 0,025 × @ рабочее расстояние 1400 мм 0,023 × @ рабочее расстояние 1500 мм Рабочее расстояние 150 мм @ увеличение 0,204 × 200 мм @ увеличение 0,158 × 250 мм @ увеличение 0,13 × Показать все (23) 300 мм @ увеличение 0,11 × 350 мм @ увеличение 0,095 × 400 мм @ увеличение 0,084 × 450 мм @ увеличение 0,075 × 500 мм @ увеличение 0,068 × 550 мм @ увеличение 0,0621 × 600 мм @ увеличение 0,057 × 650 мм @ увеличение 0,053 × 700 мм @ увеличение 0,049 × 750 мм @ увеличение 0,046 × 800 мм @ увеличение 0,043 × 850 мм @ увеличение 0,041 × 900 мм @ увеличение 0,039 × 950 мм @ увеличение 0,037 × 1000 мм @ увеличение 0,035 × 1100 мм @ увеличение 0,032 × 1200 мм @ увеличение 0,029 × 1300 мм @ увеличение 0,027 × 1400 мм @ увеличение 0,025 × 1500 мм @ увеличение 0,023 × Все характеристики Диапазон рабочих расстояний ≥150 мм Ширина поля зрения 146,7 мм @ ширина сенсора 29,9 мм, рабочее расстояние 150 мм 188,7 мм @ ширина сенсора 29,9 мм, рабочее расстояние 200 мм 230,6 мм @ ширина сенсора 29,9 мм, рабочее расстояние 250 мм Показать все (23) 272,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 300 мм 314,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 350 мм 356,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 400 мм 397,8 мм @ ширина сенсора 29,9 мм, рабочее расстояние 450 мм 439,6 мм @ ширина сенсора 29,9 мм, рабочее расстояние 500 мм 481,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 550 мм 523,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 600 мм 564,7 мм @ ширина сенсора 29,9 мм, рабочее расстояние 650 мм 606,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 700 мм 648,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 750 мм 689,2 мм @ ширина сенсора 29,9 мм, рабочее расстояние 800 мм 731,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 850 мм 773,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 900 мм 814,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 950 мм 856,7 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1000 мм 940 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1100 мм 1023,4 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1200 мм 1106,8 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1300 мм 1190,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1400 мм 1273,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1500 мм Оптическая дисторсия 0,5 % Резьба фильтра M67×0,75 Габариты 69,4×131,1 мм Масса 760,84 г Сопряжённое расстояние 287,65 мм @ рабочее расстояние 150 мм 336,5 мм @ рабочее расстояние 200 мм 385,77 мм @ рабочее расстояние 250 мм Показать все (23) 435,27 мм @ рабочее расстояние 300 мм 484,9 мм @ рабочее расстояние 350 мм 534,61 мм @ рабочее расстояние 400 мм 584,39 мм @ рабочее расстояние 450 мм 634,204 мм @ рабочее расстояние 500 мм 684,06 мм @ рабочее расстояние 550 мм 733,93 мм @ рабочее расстояние 600 мм 783,83 мм @ рабочее расстояние 650 мм 833,73 мм @ рабочее расстояние 700 мм 883,66 мм @ рабочее расстояние 750 мм 933,57 мм @ рабочее расстояние 800 мм 985,52 мм @ рабочее расстояние 850 мм 1033,46 мм @ рабочее расстояние 900 мм 1083,47 мм @ рабочее расстояние 950 мм 1133,36 мм @ рабочее расстояние 1000 мм 1233,29 мм @ рабочее расстояние 1100 мм 1333,23 мм @ рабочее расстояние 1200 мм 1433,17 мм @ рабочее расстояние 1300 мм 1533,12 мм @ рабочее расстояние 1400 мм 1633,08 мм @ рабочее расстояние 1500 мм
MVL-LF5036M-M58-65MP	310102878	50 мм	46 мм	3,6…22
Увеличение 0,02…0,5 × 0,505 × @ рабочее расстояние 80 мм 0,422 × @ рабочее расстояние 100 мм Показать все (26) 0,298 × @ рабочее расстояние 150 мм 0,231 × @ рабочее расстояние 200 мм 0,188 × @ рабочее расстояние 250 мм 0,159 × @ рабочее расстояние 300 мм 0,138 × @ рабочее расстояние 350 мм 0,121 × @ рабочее расстояние 400 мм 0,109 × @ рабочее расстояние 450 мм 0,098 × @ рабочее расстояние 500 мм 0,09 × @ рабочее расстояние 550 мм 0,082 × @ рабочее расстояние 600 мм 0,076 × @ рабочее расстояние 650 мм 0,071 × @ рабочее расстояние 700 мм 0,066 × @ рабочее расстояние 750 мм 0,062 × @ рабочее расстояние 800 мм 0,059 × @ рабочее расстояние 850 мм 0,056 × @ рабочее расстояние 900 мм 0,037 × @ рабочее расстояние 950 мм 0,035 × @ рабочее расстояние 1000 мм 0,032 × @ рабочее расстояние 1100 мм 0,029 × @ рабочее расстояние 1200 мм 0,027 × @ рабочее расстояние 1300 мм 0,025 × @ рабочее расстояние 1400 мм 0,023 × @ рабочее расстояние 1500 мм Рабочее расстояние 80 мм 100 мм 150 мм Показать все (25) 200 мм 250 мм 300 мм 350 мм 400 мм 450 мм 500 мм 550 мм 600 мм 650 мм 700 мм 750 мм 800 мм 850 мм 900 мм 950 мм 1000 мм 1100 мм 1200 мм 1300 мм 1400 мм 1500 мм Все характеристики Диапазон рабочих расстояний 80…2500 мм Ширина поля зрения 59,2 мм @ ширина сенсора 29,9 мм, рабочее расстояние 80 мм 70,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 100 мм 100,2 мм @ ширина сенсора 29,9 мм, рабочее расстояние 150 мм Показать все (25) 129,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 200 мм 158,7 мм @ ширина сенсора 29,9 мм, рабочее расстояние 250 мм 187,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 300 мм 217,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 350 мм 246,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 400 мм 275,4 мм @ ширина сенсора 29,9 мм, рабочее расстояние 450 мм 304,7 мм @ ширина сенсора 29,9 мм, рабочее расстояние 500 мм 333,8 мм @ ширина сенсора 29,9 мм, рабочее расстояние 550 мм 363,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 600 мм 392,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 650 мм 421,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 700 мм 450,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 750 мм 479,8 мм @ ширина сенсора 29,9 мм, рабочее расстояние 800 мм 508,8 мм @ ширина сенсора 29,9 мм, рабочее расстояние 850 мм 538,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 900 мм 814,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 950 мм 856,7 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1000 мм 940 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1100 мм 1023,4 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1200 мм 1103,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1300 мм 1190,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1400 мм 1273,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1500 мм Оптическая дисторсия 0,3 % Резьба фильтра M62×0,75 Габариты 65×132,5 мм (минимум); 65×153,2 мм (максимум) Масса 715,49 г Сопряжённое расстояние 243,42 мм @ рабочее расстояние 80 мм 260 мм @ рабочее расстояние 100 мм 305 мм @ рабочее расстояние 150 мм Показать все (25) 352,2 мм @ рабочее расстояние 200 мм 400,51 мм @ рабочее расстояние 250 мм 449,3 мм @ рабочее расстояние 300 мм 498,5 мм @ рабочее расстояние 350 мм 547,77 мм @ рабочее расстояние 400 мм 597,2 мм @ рабочее расстояние 450 мм 646,8 мм @ рабочее расстояние 500 мм 696,5 мм @ рабочее расстояние 550 мм 746,2 мм @ рабочее расстояние 600 мм 795,9 мм @ рабочее расстояние 650 мм 845,7 мм @ рабочее расстояние 700 мм 895,6 мм @ рабочее расстояние 750 мм 945,37 мм @ рабочее расстояние 800 мм 995,2 мм @ рабочее расстояние 850 мм 1045 мм @ рабочее расстояние 900 мм 1083,4 мм @ рабочее расстояние 950 мм 1133,3 мм @ рабочее расстояние 1000 мм 1233,3 мм @ рабочее расстояние 1100 мм 1333,2 мм @ рабочее расстояние 1200 мм 1433,2 мм @ рабочее расстояние 1300 мм 1533,1 мм @ рабочее расстояние 1400 мм 1633,1 мм @ рабочее расстояние 1500 мм
MVL-LF8036M-M58-65MP	310102879	80 мм	46 мм	3,6…22
Увеличение 0,041…0,39 × 0,392 × @ рабочее расстояние 235 мм 0,365 × @ рабочее расстояние 250 мм Показать все (23) 0,298 × @ рабочее расстояние 300 мм 0,252 × @ рабочее расстояние 350 мм 0,218 × @ рабочее расстояние 400 мм 0,192 × @ рабочее расстояние 450 мм 0,172 × @ рабочее расстояние 500 мм 0,155 × @ рабочее расстояние 550 мм 0,142 × @ рабочее расстояние 600 мм 0,131 × @ рабочее расстояние 650 мм 0,121 × @ рабочее расстояние 700 мм 0,113 × @ рабочее расстояние 750 мм 0,105 × @ рабочее расстояние 800 мм 0,099 × @ рабочее расстояние 850 мм 0,093 × @ рабочее расстояние 900 мм 0,088 × @ рабочее расстояние 950 мм 0,084 × @ рабочее расстояние 1000 мм 0,076 × @ рабочее расстояние 1100 мм 0,069 × @ рабочее расстояние 1200 мм 0,064 × @ рабочее расстояние 1300 мм 0,059 × @ рабочее расстояние 1400 мм 0,055 × @ рабочее расстояние 1500 мм Рабочее расстояние 235 мм 250 мм 300 мм Показать все (22) 350 мм 400 мм 450 мм 500 мм 550 мм 600 мм 650 мм 700 мм 750 мм 800 мм 850 мм 900 мм 950 мм 1000 мм 1100 мм 1200 мм 1300 мм 1400 мм 1500 мм Все характеристики Диапазон рабочих расстояний 235…2000 мм Ширина поля зрения 76,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 235 мм 81,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 250 мм 100,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 300 мм Показать все (22) 118,8 мм @ ширина сенсора 29,9 мм, рабочее расстояние 350 мм 137,1 мм @ ширина сенсора 29,9 мм, рабочее расстояние 400 мм 155,6 мм @ ширина сенсора 29,9 мм, рабочее расстояние 450 мм 173,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 500 мм 192,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 550 мм 210,6 мм @ ширина сенсора 29,9 мм, рабочее расстояние 600 мм 229 мм @ ширина сенсора 29,9 мм, рабочее расстояние 650 мм 247,2 мм @ ширина сенсора 29,9 мм, рабочее расстояние 700 мм 265,7 мм @ ширина сенсора 29,9 мм, рабочее расстояние 750 мм 283,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 800 мм 302,3 мм @ ширина сенсора 29,9 мм, рабочее расстояние 850 мм 320,5 мм @ ширина сенсора 29,9 мм, рабочее расстояние 900 мм 338,9 мм @ ширина сенсора 29,9 мм, рабочее расстояние 950 мм 357,2 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1000 мм 393,8 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1100 мм 430,4 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1200 мм 467 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1300 мм 503,6 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1400 мм 540,2 мм @ ширина сенсора 29,9 мм, рабочее расстояние 1500 мм Оптическая дисторсия 0,05 % Резьба фильтра M62×0,75 Габариты 71,6×105,5 мм (минимум); 71,6×133,1 мм (максимум) Масса 827,1 г Сопряжённое расстояние 376,5 мм @ рабочее расстояние 235 мм 389,3 мм @ рабочее расстояние 250 мм 434,3 мм @ рабочее расстояние 300 мм Показать все (22) 480,6 мм @ рабочее расстояние 350 мм 528,1 мм @ рабочее расстояние 400 мм 576,1 мм @ рабочее расстояние 450 мм 624,6 мм @ рабочее расстояние 500 мм 673,3 мм @ рабочее расстояние 550 мм 722,3 мм @ рабочее расстояние 600 мм 771,3 мм @ рабочее расстояние 650 мм 820,6 мм @ рабочее расстояние 700 мм 870 мм @ рабочее расстояние 750 мм 919,4 мм @ рабочее расстояние 800 мм 968,9 мм @ рабочее расстояние 850 мм 1018,5 мм @ рабочее расстояние 900 мм 1068 мм @ рабочее расстояние 950 мм 1117,73 мм @ рабочее расстояние 1000 мм 1217,1 мм @ рабочее расстояние 1100 мм 1316,6 мм @ рабочее расстояние 1200 мм 1416,2 мм @ рабочее расстояние 1300 мм 1515,8 мм @ рабочее расстояние 1400 мм 1615,5 мм @ рабочее расстояние 1500 мм

Крепление M72 × 0.75

Рабочий отрезок	12 мм¹
Допуск рабочего расстояния	5 мм¹
Резьба фильтра	M52×0,75¹

Артикул	PN	Фокусное расстояние	Крепление объектива
MVL-LF10038M-075V-M72	365004499	100 мм	M72×0,75
Увеличение 0,7 ×; 0,75 ×; 0,8 × Все характеристики Тип объектива FA-объектив Диафрагменное число 3,8…16 Диаметр круга изображения 66 мм Рабочее расстояние — Диапазон рабочих расстояний 232 ±5 мм; 221 ±5 мм; 211 ±5 мм Оптическая дисторсия 0,001 % Габариты 83×207,5 мм (минимум); 83×232,5 мм (максимум) Сопряжённое расстояние 450 ±9 мм; 445 ±9 мм; 441 ±9 мм
MVL-LF11438M-026V-M72	365004495	114 мм	M72×0,75
Увеличение 0,23 × @ расстояние объект–изображение 726 мм, допуск расстояния …Свернуть 0,23 × @ расстояние объект–изображение 726 мм, допуск расстояния объект–изображение ± 9 мм, рабочее расстояние 556 мм, допуск рабочего расстояния ± 5 мм; 0,26 × @ расстояние объект–изображение 672 мм, допуск расстояния объект–изображение ± 9 мм, рабочее расстояние 498 мм, допуск рабочего расстояния ± 5 мм; 0,28 × @ расстояние объект–изображение 643 мм, допуск расстояния объект–изображение ± 9 мм, рабочее расстояние 467 мм, допуск рабочего расстояния ± 5 мм Все характеристики Тип объектива FA-объектив, широкоформатный Диафрагменное число 3,8…16 Диаметр круга изображения 66 мм Рабочее расстояние 556 ±5 мм @ увеличение 0,23 ×; 498 ±5 мм @ увеличение 0,26 ×; 467 ±5 мм @ увеличение 0,28 × Диапазон рабочих расстояний — Оптическая дисторсия 0,01 % Габариты 83×160 мм (минимум); 83×185 мм (максимум) Сопряжённое расстояние 726 ±9 мм @ увеличение 0,23 ×; 672 ±9 мм @ увеличение 0,26 ×; 643 ±9 мм @ увеличение 0,28 ×
MVL-LF11638M-033V-M72	365004496	116 мм	M72×0,75
Увеличение 0,31 ×; 0,33 ×; 0,36 × Все характеристики Тип объектива FA-объектив, широкоформатный Диафрагменное число 3,8…16 Диаметр круга изображения 66 мм Рабочее расстояние 435 ±5 мм @ увеличение 0,31 ×; 412 ±5 мм @ увеличение 0,33 ×; 383 ±5 мм @ увеличение 0,36 × Диапазон рабочих расстояний — Оптическая дисторсия 0,001 % Габариты 83×160,38 мм (минимум); 83×185,38 мм (максимум) Сопряжённое расстояние 615 ±9 мм @ увеличение 0,31 ×; 595 ±9 мм @ увеличение 0,33 ×; 569 ±9 мм @ увеличение 0,36 ×
MVL-LF11638M-042V-M72	365004497	116 мм	M72×0,75
Увеличение 0,38 × @ расстояние объект–изображение 545…563 мм, рабочее расстояние 364…374 …Свернуть 0,38 × @ расстояние объект–изображение 545…563 мм, рабочее расстояние 364…374 мм; 0,42 × @ расстояние объект–изображение 521…539 мм, рабочее расстояние 335…345 мм; 0,45 × @ расстояние объект–изображение 506…524 мм, рабочее расстояние 316…326 мм Все характеристики Тип объектива FA-объектив, широкоформатный Диафрагменное число 3,8…16 Диаметр круга изображения 66 мм Рабочее расстояние 369 ±5 мм @ увеличение 0,38 ×; 340 ±5 мм @ увеличение 0,42 ×; 321 ±5 мм @ увеличение 0,45 × Диапазон рабочих расстояний — Оптическая дисторсия 0,007 % Габариты 83×159,9 мм (минимум); 83×184,9 мм (максимум) Сопряжённое расстояние 554 ±9 мм @ увеличение 0,38 ×; 530 ±9 мм @ увеличение 0,42 ×; 515 ±9 мм @ увеличение 0,45 ×
MVL-LF11638M-05V-M72	365002476	116 мм²	M72²
Все характеристики Тип объектива для строчных камер² Диафрагменное число 3,8 (минимум)² Диаметр круга изображения 66 мм² Рабочее расстояние — Диапазон рабочих расстояний — Оптическая дисторсия — Габариты — Сопряжённое расстояние —
MVL-LF11638M-067V-M72	365004498	116 мм	M72×0,75
Увеличение 0,65 ×; 0,67 ×; 0,7 × Все характеристики Тип объектива FA-объектив Диафрагменное число 3,8…16 Диаметр круга изображения 66 мм Рабочее расстояние — Диапазон рабочих расстояний 243 ±5 мм; 237 ±5 мм; 230 ±5 мм Оптическая дисторсия 0,1 % Габариты 83×194,8 мм (минимум); 83×219,8 мм (максимум) Сопряжённое расстояние 456 ±9 мм; 454 ±9 мм; 450 ±9 мм
MVL-LF11638M-07V-M72	365004231	116 мм	M72
Увеличение 0,66 ×; 0,7 ×; 0,75 × Все характеристики Тип объектива FA-объектив, широкоформатный Диафрагменное число 3,8…16 Диаметр круга изображения 66 мм Рабочее расстояние 240 ±5 мм; 229 ±5 мм; 219 ±5 мм Диапазон рабочих расстояний — Оптическая дисторсия 0,01 % Габариты 83×192,3 мм (минимум); 83×207,3 мм (максимум) Сопряжённое расстояние 453 ±9 мм; 447 ±9 мм; 442 ±9 мм
MVL-LF11638M-1V-M72	365005433	116 мм	M72
Увеличение 0,957 ×; 1 ×; 1,07 × Все характеристики Тип объектива FA-объектив, широкоформатный Диафрагменное число 3,8…16 Диаметр круга изображения 82 мм Рабочее расстояние — Диапазон рабочих расстояний 189 ±5 мм; 184 ±5 мм; 176 ±5 мм Оптическая дисторсия 0,0005 % Габариты 83×239,8 мм (минимум); 83×246,8 мм (максимум) Сопряжённое расстояние 442 ±9 мм; 440 ±9 мм; 438 ±9 мм
MVL-LF12040M-2V-M72	365003757	120 мм	M72
Увеличение 1,94 ×; 2 ×; 2,11 × Все характеристики Тип объектива FA-объектив, широкоформатный Диафрагменное число 4…16 Диаметр круга изображения 82 мм Рабочее расстояние — Диапазон рабочих расстояний 168 ±5 мм; 166 ±5 мм; 163 ±5 мм Оптическая дисторсия 0,002 % Габариты 54,5×450,3 мм (минимум); 54,5×475,3 мм (максимум) Сопряжённое расстояние 630 ±9 мм; 637 ±9 мм; 650 ±9 мм

Крепление M90

Рабочий отрезок	12 мм
Допуск рабочего расстояния	5 мм

Артикул	PN	Фокусное расстояние	Увеличение	Крепление объектива
MVL-LF11638M-025V-M90	365004618	116 мм	0,22 ×; 0,25 ×; 0,3 ×	M90×1
Все характеристики Тип по таксономии каталога для строчных камер² Диафрагменное число 3,8…16 Диаметр круга изображения 82 мм Рабочее расстояние 767 ±5 мм; 686 ±5 мм; 588 ±5 мм Диапазон рабочих расстояний — Оптическая дисторсия 0,001 % Габариты 83×126,9 мм Сопряжённое расстояние 970 ±9 мм; 895 ±9 мм; 805 ±9 мм
MVL-LF11638M-0625V-M90	365009287	116 мм	0,59 ×	M90×1
Все характеристики Тип по таксономии каталога FA-объектив Диафрагменное число 3,8…16 Диаметр круга изображения 82 мм Рабочее расстояние — Диапазон рабочих расстояний 260,5 ±5 мм Оптическая дисторсия 0,001 % Габариты 47×176,3 мм (минимум); 47×201,3 мм (максимум) Сопряжённое расстояние 465,7 ±9 мм
MVL-LF11638M-078V-M90	365009289	116 мм	0,75 ×; 0,78 ×; 0,86 ×	M90×1
Все характеристики Тип по таксономии каталога FA-объектив Диафрагменное число 3,8…16 Диаметр круга изображения 82 мм Рабочее расстояние — Диапазон рабочих расстояний 221 ±5 мм; 214,5 ±5 мм; 201,4 ±5 мм Оптическая дисторсия 0,008 % Габариты 47×207,45 мм (минимум); 47×232,45 мм (максимум) Сопряжённое расстояние 443,9 ±9 мм; 441,3 ±9 мм; 436 ±9 мм
MVL-LF11638M-0875V-M90	365009290	116 мм	0,8 ×; 0,875 ×; 0,92 ×	M90×1
Все характеристики Тип по таксономии каталога FA-объектив Диафрагменное число 3,8…16 Диаметр круга изображения 82 мм Рабочее расстояние — Диапазон рабочих расстояний 211,2 ±5 мм; 199 ±5 мм; 192,6 ±5 мм Оптическая дисторсия 0,005 % Габариты 47×207,5 мм (минимум); 47×232,5 мм (максимум) Сопряжённое расстояние 439,2 ±9 мм; 435,5 ±9 мм; 434,3 ±9 мм
MVL-LF11638M-133V-M90	365009291	116 мм	1,27 ×; 1,33 ×; 1,47 ×	M90×1
Все характеристики Тип по таксономии каталога FA-объектив Диафрагменное число 3,8…16 Диаметр круга изображения 82 мм; 84 мм Рабочее расстояние — Диапазон рабочих расстояний 160 ±5 мм; 156 ±5 мм; 148 ±5 мм Оптическая дисторсия 0,0003 % Габариты 55,7×268,5 мм (минимум); 55,7×293,5 мм (максимум) Сопряжённое расстояние 442 ±9 мм; 444,5 ±9 мм; 452,4 ±9 мм
MVL-LF11638M-1V-M90	365006606	116 мм	0,957 ×; 1 ×; 1,07 ×	M90
Все характеристики Тип по таксономии каталога FA-объектив, широкоформатный Диафрагменное число 3,8…16 Диаметр круга изображения 82 мм Рабочее расстояние — Диапазон рабочих расстояний 189 ±5 мм; 184 ±5 мм; 176 ±5 мм Оптическая дисторсия 0,0005 % Габариты 83×229,8 мм (минимум); 83×236,8 мм (максимум) Сопряжённое расстояние 442 ±9 мм; 440 ±9 мм; 438 ±9 мм
MVL-LF12040M-033V-M90	365004617	120 мм	0,31 ×; 0,33 ×; 0,38 ×	M90×1
Все характеристики Тип по таксономии каталога для строчных камер² Диафрагменное число 4…16 Диаметр круга изображения 82 мм Рабочее расстояние 558 ±5 мм; 535 ±5 мм; 480 ±5 мм Диапазон рабочих расстояний — Оптическая дисторсия 0,005 % Габариты 83×207,6 мм (минимум); 83×232,6 мм (максимум) Сопряжённое расстояние 778 ±9 мм; 758 ±9 мм; 710 ±9 мм
MVL-LF12040M-05V-M90	365004616	120 мм	0,46 ×; 0,5 ×; 0,57 ×	M90×1
Все характеристики Тип по таксономии каталога для строчных камер² Диафрагменное число 4…16 Диаметр круга изображения 82 мм Рабочее расстояние 412 ±5 мм; 391 ±5 мм; 354 ±5 мм Диапазон рабочих расстояний — Оптическая дисторсия 0,002 % Габариты 83×227,6 мм (минимум); 83×252,6 мм (максимум) Сопряжённое расстояние 652 ±9 мм; 637 ±9 мм; 611 ±9 мм
MVL-LF14745M-0667V-M90	365009288	147,6 мм	0,61 ×; 0,667 ×; 0,72 ×	M90×1
Все характеристики Тип по таксономии каталога FA-объектив Диафрагменное число 4,5…16 Диаметр круга изображения 82 мм Рабочее расстояние — Диапазон рабочих расстояний 342 ±5 мм; 321 ±5 мм; 305 ±5 мм Оптическая дисторсия 0,01 % Габариты 54,5×247,62 мм (минимум); 54,5×272,62 мм (максимум) Сопряжённое расстояние 603 ±9 мм; 591 ±9 мм; 582 ±9 мм
MVL-LF15048M-015V-M90	365009285	150 мм	0,13 ×; 0,15 ×; 0,16 ×	M90×1
Все характеристики Тип по таксономии каталога FA-объектив Диафрагменное число 4,8…16 Диаметр круга изображения 82 мм Рабочее расстояние — Диапазон рабочих расстояний 1243,6 ±5 мм; 1098,2 ±5 мм; 1037,4 ±5 мм Оптическая дисторсия 0,001 % Габариты 52×164 мм (минимум); 52×189 мм (максимум) Сопряжённое расстояние 1439,2 ±9 мм; 1296,7 ±9 мм; 1236,9 ±9 мм

¹ указано не для всех исполнений
² данные неофициальные

Как подобрать

Подбор идёт от длины линейки и ширины полотна: увеличение = длина сенсора / ширина полотна. Сенсор 16k с пикселем 3.5 мкм — это 57 мм линейки; чтобы охватить полотно 570 мм, нужно увеличение 0.1×. Крепление выбирают под камеру: M58, M72 или M90 — переходники между ними есть, но они меняют рабочий отрезок.

Вопросы и ответы

Какие параметры камеры и объекта нужны для начального расчёта объектива?

Нужны длина линейки сенсора, размер пикселя, ширина полотна, резьба камеры и расстояние до объекта. Эти данные задают увеличение и ограничивают выбор между креплениями M58 × 0,75, M72 × 0,75 и M90.

Как связаны длина линейки сенсора и ширина контролируемого полотна?

Увеличение равно длине сенсора, делённой на ширину полотна. Для линейки 16k с пикселем 3,5 мкм длина составляет 57 мм; при ширине контроля 570 мм расчётное увеличение равно 0,1×.

Как крепление камеры сужает выбор среди объективов для line scan?

Семейство сразу разделено на M58 × 0,75, M72 × 0,75 и M90. Переходники между ними меняют рабочий отрезок, поэтому предпочтительно сначала выбирать внутри группы с резьбой камеры, а затем сверять фокусное и дистанцию.

Какие диапазоны диафрагмы предусмотрены в разных частях линейки?

У моделей M58 указаны диапазоны F3,6–F22 или F4–F22. Для многих вариантов M72 и M90 приведена регулировка от F3,8 либо F4 до F16, а у MVL-LF14745M-0667V-M90 — от F4,5 до F16.

Почему одного фокусного расстояния недостаточно для выбора исполнения?

При одинаковых 116 мм модели различаются креплением, наружным диаметром и рабочей дистанцией. Например, среди M90 приведены варианты с расчётными дистанциями от 148 до 767 мм, поэтому артикул согласуют с геометрией и посадкой камеры.
