Макрообъективы для машинного зрения

Семейство «Макрообъективы для машинного зрения» Hikrobot объединяет исполнения для крупного изображения небольшой детали. Такую оптику применяют для контроля контактов, пайки, гравировки, кромок и покрытий; конкретный вариант выбирают по увеличению, рабочей дистанции и размеру наблюдаемого участка.

Макрообъектив снимает мелкий объект крупно: поле зрения сопоставимо с размером самой матрицы. Так контролируют контакты разъёмов, следы пайки, гравировку, кромку режущего инструмента. Рабочие расстояния в линейке — от 59 до 550 мм в зависимости от исполнения и выбранного увеличения; фокусные от 25 до 75 мм. Обычный объектив с удлинительным кольцом даёт похожий масштаб, но макро рассчитан именно на такую съёмку.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: под заказ
Срок поставки: 4 недели
Гарантия: 36 месяцев

Подобрать под задачу

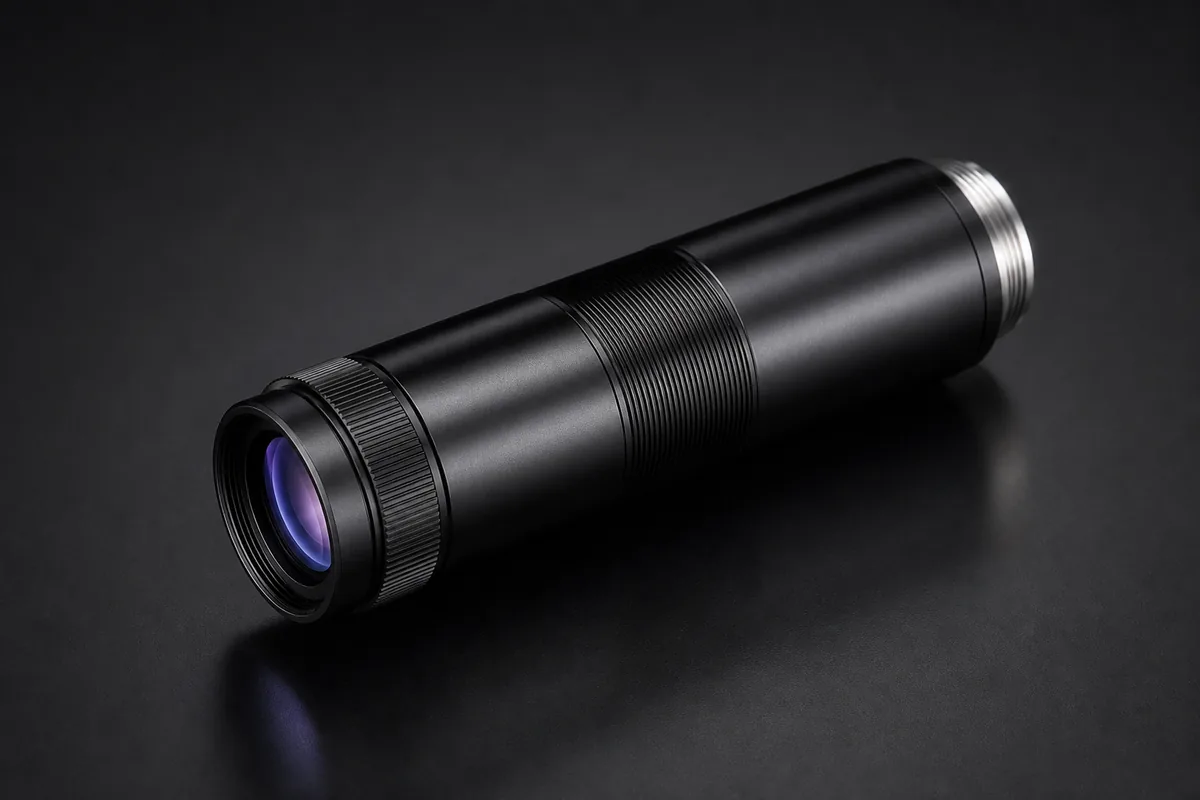

Hikrobot Макрообъективы для машинного зрения

Артикулы и варианты

Крепление объектива	C-mount
Рабочий отрезок	17,526 мм¹
Минимальная дистанция фокусировки	250 мм¹
Угол поля зрения по горизонтали	4,97 ° @ ширина сенсора 8,45 мм¹
Угол поля зрения по вертикали	4,16 ° @ высота сенсора 7,07 мм¹
Угол поля зрения по диагонали	6,48 ° @ диагональ сенсора 11,01 мм¹
Управление фокусом	ручное¹
Управление диафрагмой	ручное¹
Резьба фильтра	M27,5×0,5¹
Рабочая температура	-20…60 °C¹
Сертификация	RoHS2.0¹
Температура	-10…50 °C¹
Тип фокусного расстояния	фиксированное¹

Артикул	PN	Фокусное расстояние	Условный оптический формат объектива
KF1628M-ML	365002538	16 мм	1,1″
Все характеристики Тип по таксономии каталога макрообъектив² Диафрагменное число 2,8…16 Диаметр круга изображения 17,6 мм Рабочее расстояние — Диапазон рабочих расстояний 52…546 мм² Ширина поля зрения — Габариты — Масса — ТВ-дисторсия —
KF2528M-ML	310100611	25 мм	1,1″
Увеличение 0,1…0,4 ×; 0,4 × @ рабочее расстояние 65 мм; 0,25 × @ рабочее расстояние 103,4 мм; 0,1 × @ рабочее расстояние 260,4 мм Все характеристики Тип по таксономии каталога макрообъектив² Диафрагменное число 2,8…16 Диаметр круга изображения 17,6 мм Рабочее расстояние 65 мм @ увеличение 0,4 ×; 103,4 мм @ увеличение 0,25 ×; 260,4 мм @ увеличение 0,1 × Диапазон рабочих расстояний — Ширина поля зрения 35 мм @ увеличение 0,4 ×, ширина …Свернуть 35 мм @ увеличение 0,4 ×, ширина сенсора 14,08 мм, рабочее расстояние 65 мм; 56 мм @ увеличение 0,25 ×, ширина сенсора 14,08 мм, рабочее расстояние 103,4 мм; 140 мм @ увеличение 0,1 ×, ширина сенсора 14,08 мм, рабочее расстояние 260,4 мм Габариты 32×35,7 мм (минимум); 32×43,9 мм (максимум) Масса 67,74 г ТВ-дисторсия 0,07 %
KF3528M-ML	102203082	35 мм	1,1″
Увеличение 0,25…0,7 ×; 0,7 × @ рабочее расстояние 59 мм; 0,5 × @ рабочее расстояние 78 мм; 0,25 × @ рабочее расстояние 150 мм Все характеристики Тип по таксономии каталога макрообъектив² Диафрагменное число 2,8…16 Диаметр круга изображения 17,6 мм Рабочее расстояние 59 мм @ увеличение 0,7 ×; 78 мм @ увеличение 0,5 ×; 150 мм @ увеличение 0,25 × Диапазон рабочих расстояний — Ширина поля зрения 20,1 мм @ формат сенсора 1.1″, рабочее …Свернуть 20,1 мм @ формат сенсора 1.1″, рабочее расстояние 59 мм; 28,1 мм @ формат сенсора 1.1″, рабочее расстояние 78 мм; 56,3 мм @ формат сенсора 1.1″, рабочее расстояние 150 мм Габариты 32×52,6 мм (минимум); 32×69,6 мм (максимум) Масса 97,36 г ТВ-дисторсия 0,05 %
KF5028M-ML	102202822	50 мм	1,1″
Увеличение 0,5…0,8 ×; 0,8 ×; 0,65 ×; 0,5 × Все характеристики Тип по таксономии каталога макрообъектив² Диафрагменное число 2,8…16 Диаметр круга изображения 17,6 мм Рабочее расстояние 95,4 мм; 109,4 мм; 132,4 мм Диапазон рабочих расстояний — Ширина поля зрения 17,5 мм @ увеличение 0,8 ×, ширина …Свернуть 17,5 мм @ увеличение 0,8 ×, ширина сенсора 14,08 мм, рабочее расстояние 95,4 мм; 21,5 мм @ увеличение 0,65 ×, ширина сенсора 14,08 мм, рабочее расстояние 109,4 мм; 28 мм @ увеличение 0,5 ×, ширина сенсора 14,08 мм, рабочее расстояние 132,4 мм Габариты 32×66,5 мм (минимум); 32×83 мм (максимум) Масса 113,77 г ТВ-дисторсия 0,05 %
KF7538M-ML	102203083	75 мм	1,1″
Увеличение 0,18…0,38 ×; 0,38 × @ рабочее расстояние 257 мм; 0,25 × @ рабочее расстояние 357 мм; 0,18 × @ рабочее расстояние 471 мм Все характеристики Тип по таксономии каталога макрообъектив² Диафрагменное число 3,8…16 Диаметр круга изображения 17,6 мм Рабочее расстояние 257 мм @ увеличение 0,38 ×; 357 мм @ увеличение 0,25 ×; 471 мм @ увеличение 0,18 × Диапазон рабочих расстояний — Ширина поля зрения 37,05 мм @ увеличение 0,38 ×, ширина …Свернуть 37,05 мм @ увеличение 0,38 ×, ширина сенсора 14,08 мм, рабочее расстояние 257 мм; 56,32 мм @ увеличение 0,25 ×, ширина сенсора 14,08 мм, рабочее расстояние 357 мм; 78,22 мм @ увеличение 0,18 ×, ширина сенсора 14,08 мм, рабочее расстояние 471 мм Габариты 32×71,2 мм (минимум); 32×86,3 мм (максимум) Масса 108,18 г ТВ-дисторсия 0,05 %
MVL-MF7538M-ML	310102246	75 мм	2/3″
Увеличение 0,16…0,46 × @ удлинительное кольцо 0 мм 0,59 × @ удлинительное кольцо 10 мм, ближняя граница фокусировки, рабочее расстояние 213 мм 0,295 × @ удлинительное кольцо 10 мм, дальняя граница фокусировки, рабочее расстояние 339 мм Показать все (16) 0,523 × @ удлинительное кольцо 5 мм, ближняя граница фокусировки, рабочее расстояние 229 мм 0,228 × @ удлинительное кольцо 5 мм, дальняя граница фокусировки, рабочее расстояние 414 мм 0,483 × @ удлинительное кольцо 2 мм, ближняя граница фокусировки, рабочее расстояние 241 мм 0,188 × @ удлинительное кольцо 2 мм, дальняя граница фокусировки, рабочее расстояние 484 мм 0,47 × @ удлинительное кольцо 1 мм, ближняя граница фокусировки, рабочее расстояние 245 мм 0,175 × @ удлинительное кольцо 1 мм, дальняя граница фокусировки, рабочее расстояние 514 мм 0,457 × @ удлинительное кольцо 0 мм, рабочее расстояние 250 мм 0,35 × @ удлинительное кольцо 0 мм, рабочее расстояние 300 мм 0,284 × @ удлинительное кольцо 0 мм, рабочее расстояние 350 мм 0,238 × @ удлинительное кольцо 0 мм, рабочее расстояние 400 мм 0,206 × @ удлинительное кольцо 0 мм, рабочее расстояние 450 мм 0,181 × @ удлинительное кольцо 0 мм, рабочее расстояние 500 мм 0,161 × @ удлинительное кольцо 0 мм, рабочее расстояние 550 мм Все характеристики Тип по таксономии каталога макрообъектив, FA-объектив Диафрагменное число 3,8…12 Диаметр круга изображения 11 мм Рабочее расстояние 213 мм @ удлинительное кольцо 10 мм, ближняя граница фокусировки, увеличение 0,59 × 339 мм @ удлинительное кольцо 10 мм, дальняя граница фокусировки, увеличение 0,295 × 229 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, увеличение 0,523 × Показать все (15) 414 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, увеличение 0,228 × 241 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, увеличение 0,483 × 484 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, увеличение 0,188 × 245 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, увеличение 0,47 × 514 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, увеличение 0,175 × 250 мм @ удлинительное кольцо 0 мм, увеличение 0,457 × 300 мм @ удлинительное кольцо 0 мм, увеличение 0,35 × 350 мм @ удлинительное кольцо 0 мм, увеличение 0,284 × 400 мм @ удлинительное кольцо 0 мм, увеличение 0,238 × 450 мм @ удлинительное кольцо 0 мм, увеличение 0,206 × 500 мм @ удлинительное кольцо 0 мм, увеличение 0,181 × 550 мм @ удлинительное кольцо 0 мм, увеличение 0,161 × Диапазон рабочих расстояний 250…550 мм Ширина поля зрения 14,33 мм @ удлинительное кольцо 10 мм, ближняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 213 мм 12,5 мм @ удлинительное кольцо 10 мм, ближняя граница фокусировки, ширина сенсора 7,38 мм, рабочее расстояние 213 мм 10,55 мм @ удлинительное кольцо 10 мм, ближняя граница фокусировки, ширина сенсора 6,22 мм, рабочее расстояние 213 мм Показать все (45) 28,62 мм @ удлинительное кольцо 10 мм, дальняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 339 мм 24,96 мм @ удлинительное кольцо 10 мм, дальняя граница фокусировки, ширина сенсора 7,38 мм, рабочее расстояние 339 мм 21,07 мм @ удлинительное кольцо 10 мм, дальняя граница фокусировки, ширина сенсора 6,22 мм, рабочее расстояние 339 мм 16,16 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 229 мм 14,09 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, ширина сенсора 7,38 мм, рабочее расстояние 229 мм 11,89 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, ширина сенсора 6,22 мм, рабочее расстояние 229 мм 37 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 414 мм 32,27 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, ширина сенсора 7,38 мм, рабочее расстояние 414 мм 27,24 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, ширина сенсора 6,22 мм, рабочее расстояние 414 мм 17,5 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 241 мм 15,26 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, ширина сенсора 7,38 мм, рабочее расстояние 241 мм 12,88 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, ширина сенсора 6,22 мм, рабочее расстояние 241 мм 44,9 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 484 мм 39,17 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, ширина сенсора 7,38 мм, рабочее расстояние 484 мм 33,06 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, ширина сенсора 6,22 мм, рабочее расстояние 484 мм 18 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 245 мм 15,7 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, ширина сенсора 7,38 мм, рабочее расстояние 245 мм 13,25 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, ширина сенсора 6,22 мм, рабочее расстояние 245 мм 48,34 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 514 мм 42,17 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, ширина сенсора 7,38 мм, рабочее расстояние 514 мм 35,6 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, ширина сенсора 6,22 мм, рабочее расстояние 514 мм 18,5 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 250 мм 16,2 мм @ удлинительное кольцо 0 мм, ширина сенсора 7,38 мм, рабочее расстояние 250 мм 13,6 мм @ удлинительное кольцо 0 мм, ширина сенсора 6,22 мм, рабочее расстояние 250 мм 24,2 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 300 мм 21,1 мм @ удлинительное кольцо 0 мм, ширина сенсора 7,38 мм, рабочее расстояние 300 мм 17,8 мм @ удлинительное кольцо 0 мм, ширина сенсора 6,22 мм, рабочее расстояние 300 мм 29,8 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 350 мм 26 мм @ удлинительное кольцо 0 мм, ширина сенсора 7,38 мм, рабочее расстояние 350 мм 21,9 мм @ удлинительное кольцо 0 мм, ширина сенсора 6,22 мм, рабочее расстояние 350 мм 35,5 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 400 мм 31 мм @ удлинительное кольцо 0 мм, ширина сенсора 7,38 мм, рабочее расстояние 400 мм 26,1 мм @ удлинительное кольцо 0 мм, ширина сенсора 6,22 мм, рабочее расстояние 400 мм 41,1 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 450 мм 35,9 мм @ удлинительное кольцо 0 мм, ширина сенсора 7,38 мм, рабочее расстояние 450 мм 30,3 мм @ удлинительное кольцо 0 мм, ширина сенсора 6,22 мм, рабочее расстояние 450 мм 46,7 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 500 мм 40,8 мм @ удлинительное кольцо 0 мм, ширина сенсора 7,38 мм, рабочее расстояние 500 мм 34,4 мм @ удлинительное кольцо 0 мм, ширина сенсора 6,22 мм, рабочее расстояние 500 мм 52,4 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 550 мм 45,7 мм @ удлинительное кольцо 0 мм, ширина сенсора 7,38 мм, рабочее расстояние 550 мм 38,6 мм @ удлинительное кольцо 0 мм, ширина сенсора 6,22 мм, рабочее расстояние 550 мм Габариты 30×65,88 мм (минимум); 30×89,08 мм (максимум) Масса 115 г ТВ-дисторсия 0,02 %

¹ указано не для всех исполнений
² данные неофициальные

Как подобрать

Ключевой параметр здесь не фокусное расстояние, а увеличение — оно задаёт, какой кусок детали попадёт в кадр, и меняется вместе с рабочим расстоянием: в таблице ниже они указаны парой. Глубина резкости на таком масштабе мала, поэтому объект должен быть плоским и жёстко зафиксированным.

Вопросы и ответы

Почему макрообъектив сначала выбирают по увеличению, а не по фокусному?

Увеличение определяет, насколько крупно деталь проецируется на сенсор, и в таблице связано с рабочей дистанцией. Одно фокусное не задаёт нужный масштаб. Поэтому сначала выбирают диапазон от 0,1× до 0,8×, затем проверяют соответствующее расстояние и формат кадра.

Какая модель даёт наибольшее увеличение в этом семействе?

KF5028M-ML охватывает диапазон 0,5×–0,8×, то есть достигает верхнего значения 0,8×. Для него рабочая дистанция меняется от 132,4 мм при 0,5× до 95,4 мм при 0,8×. Круг изображения составляет Φ17,6 мм, крепление — C-mount.

Как подобрать макрообъектив для дистанции около 59 мм?

KF3528M-ML работает от 59 мм при увеличении 0,7× до 150 мм при 0,25×. KF2528M-ML достигает 65 мм при 0,4×. Выбор между ними определяет требуемый масштаб: диапазоны увеличения у этих моделей различаются, хотя короткие дистанции близки.

Чем отличаются исполнения под формат 1.1″ и 2/3″?

KF2528M-ML, KF3528M-ML, KF5028M-ML и KF7538M-ML имеют круг изображения Φ17,6 мм для формата 1.1″. MVL-MF7538M-ML рассчитан на Φ11 мм и 2/3″. Покрытие объектива сопоставляют с размером сенсора до выбора увеличения и дистанции.

Когда вместо макрообъектива рассматривают телецентрическую оптику?

Макрообъектив выбирают для резкой съёмки небольшого объекта вблизи. Если задача требует сохранять масштаб при колебаниях дистанции во время измерения, рассматривают телецентрическую схему. Для макролинейки рабочее увеличение явно связано с расстоянием до объекта.
