Объективы · Специальные

Объективы специального назначения

Семейство Hikrobot «Объективы специального назначения» объединяет C-mount оптику для короткой дистанции, широкого угла, изменения поля зрения и отдельных фиксированных схем съёмки. Конкретное исполнение выбирают по фокусному расстоянию, формату изображения и задаче, не распространяя параметры одного варианта на всю группу.

Исполнения под конкретные задачи, которые не укладываются в стандартный ряд: сверхширокий угол для съёмки вплотную, вариофокальная оптика с переменным фокусным, объективы под особые условия монтажа. Фокусные от 3.5 до 50 мм, крепление C-mount.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: в наличии
Гарантия: 36 месяцев

Подобрать под задачу

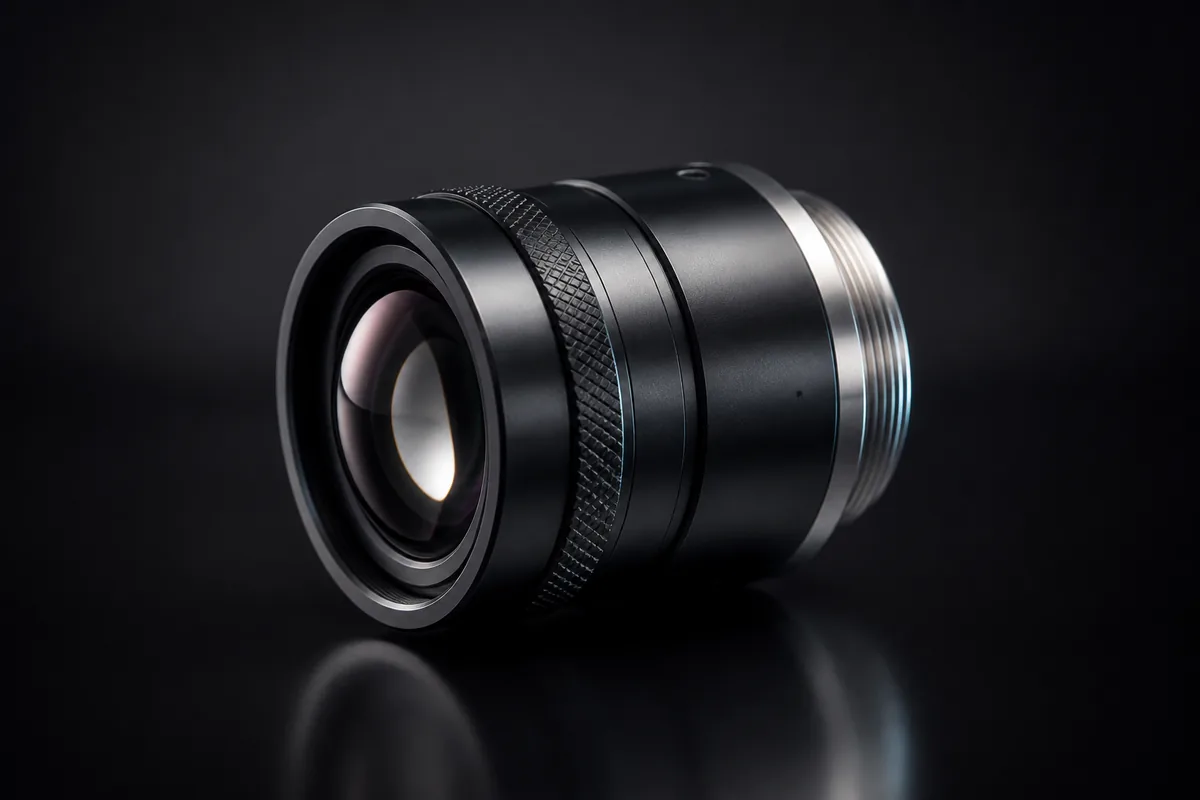

Hikrobot Объективы специального назначения

Артикулы и варианты

Крепление объектива	C-mount¹
Рабочий отрезок	17,526 мм²
Управление фокусом	ручное²
Сертификация	RoHS2.0²
ТВ-дисторсия	-0,37 %²
Управление увеличением	ручная²
Температура	-10…50 °C²

Артикул	PN	Фокусное расстояние	Условный оптический формат объектива	Диаметр круга изображения	Диафрагменное число
MVL-HF03524M-MP	102201344	3,5 мм	1/1,8″	9 мм	≥2,4
Тип объектива FA-объектив Все характеристики Минимальная дистанция фокусировки 150 мм Угол поля зрения по горизонтали 94,3 ° Угол поля зрения по вертикали 78 ° Угол поля зрения по диагонали 104,5 ° Оптическая дисторсия -1,23 % Управление диафрагмой ручное Резьба фильтра M40,5×0,5 Габариты 42×37,7 мм Масса 89,4 г Разрешение объектива — Тип фокусного расстояния фиксированное
MVL-HV1050M-6MP	102202884	10 мм @ широкий угол (W); 50 мм @ теле (T)	1/1,8″	9 мм	≥2,8
Тип объектива FA-объектив, вариофокальный Все характеристики Минимальная дистанция фокусировки 100 мм (минимум) @ широкий угол (W); 300 мм (минимум) @ теле (T) Угол поля зрения по горизонтали 36,8 ° @ ширина сенсора 7,37 мм, широкий угол (W); 9,3 ° @ ширина сенсора 7,37 мм, теле (T) Угол поля зрения по вертикали 24,8 ° @ высота сенсора 4,92 мм, широкий угол (W); 6,2 ° @ высота сенсора 4,92 мм, теле (T) Угол поля зрения по диагонали 44,2 ° @ диагональ сенсора 8,96 мм, широкий угол (W); 11,1 ° @ диагональ сенсора 8,96 мм, теле (T) Оптическая дисторсия -1,3 % @ широкий угол (W); -0,09 % @ теле (T) Управление диафрагмой ручное Резьба фильтра M35,5×0,5 Габариты 37×65 мм Масса 125 г Разрешение объектива 6 Мп Тип фокусного расстояния переменное
MV1236M-5MP	102200964	12 мм @ широкий угол (W); 36 мм @ теле (T)	2/3″	11 мм	2,8…16
Тип объектива FA-объектив, вариофокальный Все характеристики Минимальная дистанция фокусировки 150 мм (минимум) @ широкий угол (W); 450 мм (минимум) @ теле (T) Угол поля зрения по горизонтали 41,3 ° @ ширина сенсора 8,8 мм, широкий угол (W); 13,8 ° @ ширина сенсора 8,8 мм, теле (T) Угол поля зрения по вертикали 31,3 ° @ высота сенсора 6,6 мм, широкий угол (W); 10,5 ° @ высота сенсора 6,6 мм, теле (T) Угол поля зрения по диагонали 50,8 ° @ диагональ сенсора 11 мм, широкий угол (W); 17,2 ° @ диагональ сенсора 11 мм, теле (T) Оптическая дисторсия -3,4 % @ широкий угол (W); -1,4 % @ теле (T) Управление диафрагмой ручное Резьба фильтра M40,5×0,5 Габариты 45×63,9 мм Масса 188 г Разрешение объектива 5 Мп Тип фокусного расстояния переменное
MVL-KF1214M-5MP	310100644	12 мм¹	—	16 мм¹	1,4 (минимум)¹
Все характеристики Минимальная дистанция фокусировки — Угол поля зрения по горизонтали — Угол поля зрения по вертикали — Угол поля зрения по диагонали — Оптическая дисторсия — Управление диафрагмой — Резьба фильтра — Габариты — Масса — Разрешение объектива 5 Мп Тип фокусного расстояния —
MVL-MV1236M-MP	102201636	12 мм @ широкий угол (W); 36 мм @ теле (T)	2/3″	11 мм	≥2,8
Тип объектива FA-объектив, вариофокальный Все характеристики Минимальная дистанция фокусировки 150 мм (минимум) @ широкий угол (W); 500 мм (минимум) @ теле (T) Угол поля зрения по горизонтали 41,3 ° @ широкий угол (W); 13,8 ° @ теле (T) Угол поля зрения по вертикали 31,2 ° @ широкий угол (W); 10,4 ° @ теле (T) Угол поля зрения по диагонали 50,8 ° @ широкий угол (W); 17 ° @ теле (T) Оптическая дисторсия -3,43 % @ широкий угол (W); 2,3 % @ теле (T) Управление диафрагмой ручное Резьба фильтра M35,5×0,5 Габариты 37,5×54 мм Масса 103 г Разрешение объектива — Тип фокусного расстояния —
MVL-KF2056M-10MP (V2.0)	102204244	20 мм	1″	16 мм	5,6…9
Тип объектива FA-объектив Все характеристики Минимальная дистанция фокусировки 500 мм Угол поля зрения по горизонтали 36,13 ° Угол поля зрения по вертикали 24,48 ° Угол поля зрения по диагонали 42,89 ° Оптическая дисторсия 1 % Управление диафрагмой ручное Резьба фильтра M30,5×0,5 Габариты 32×29,95 мм Масса 44 г Разрешение объектива 10 Мп Тип фокусного расстояния фиксированное
MVL-KF2514-NIR	102201823	25 мм	1″	16,8 мм	1,4
Все характеристики Минимальная дистанция фокусировки 200 мм Угол поля зрения по горизонтали 28,1 ° Угол поля зрения по вертикали 22,6 ° Угол поля зрения по диагонали 35,5 ° Оптическая дисторсия — Управление диафрагмой фиксированная Резьба фильтра M40,5×0,5 Габариты 45×55,7 мм Масса 218,5 г Разрешение объектива — Тип фокусного расстояния —

¹ данные неофициальные
² указано не для всех исполнений

Как подобрать

Такие объективы подбираются под сцену, а не по каталогу — опишите задачу, рабочее расстояние и поле зрения, и мы проверим по расчёту, что исполнение подойдёт.

Вопросы и ответы

В какой задаче уместен объектив MVL-HF03524M-MP с фокусным 3,5 мм?

Его рассматривают для широкого поля при съёмке с близкого расстояния. В спецификации указаны фокусное 3,5 мм, формат 1/1,8″, C-mount и рабочая дистанция 0,15 м. Эти параметры сначала сопоставляют с матрицей и геометрией зоны контроля.

Как выбрать между вариофокальными диапазонами 10–50 и 12–36 мм?

MVL-HV1050M-6MP сочетает диапазон 10–50 мм с форматом 1/1,8″. MV1236M-5MP и MVL-MV1236M-MP дают 12–36 мм на формате 2/3″. Выбор начинают с покрытия матрицы, а затем проверяют, попадает ли нужное поле в диапазон фокусных.

Почему рабочую дистанцию вариофокального объектива проверяют дважды?

Минимальная дистанция зависит от положения фокусного. У MVL-HV1050M-6MP указаны 0,1 м в W и 0,3 м в T; у MV1236M-5MP — 0,15 и 0,45 м, у MVL-MV1236M-MP — 0,15 и 0,5 м. Компоновка должна выдерживать оба края диапазона.

Какие фиксированные объективы рассчитаны на формат 1″?

К формату 1″ относятся MVL-KF1214M-5MP с фокусным 12 мм и диафрагмой F1.4, MVL-KF2056M-10MP (V2.0) с 20 мм и диапазоном F5.6–F9, а также MVL-KF2514-NIR с F1.4. Все три имеют крепление C-mount.

Что важнее проверить до сравнения светосилы специальных объективов?

Сначала исключают несовместимость по формату матрицы и C-mount, затем проверяют фокусное расстояние и рабочую дистанцию. Только для оставшихся вариантов сравнивают диафрагму: в группе встречаются F1.4, F2.4, F2.8, F5.6–F9 и F2.8–F16.
