SWIR-объективы (коротковолновый инфракрасный диапазон)

Семейство Hikrobot «SWIR-объективы» объединяет коротковолновую инфракрасную оптику с разными фокусными расстояниями и креплениями C-mount либо M42. Такие объективы используют с SWIR-камерами для регистрации отражённого или прошедшего излучения; исполнение выбирают по сенсору, полю зрения и рабочей дистанции.

SWIR-оптика работает за пределами видимого света и показывает то, чего в обычном кадре нет: уровень жидкости сквозь непрозрачную тару, влагу в материале, посторонние включения в сыпучем продукте, дефекты под слоем краски. Обычный объектив в этом диапазоне не годится — его просветление рассчитано на видимый свет. Фокусные от 8 до 50 мм.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: в наличии
Гарантия: 36 месяцев

Подобрать под задачу

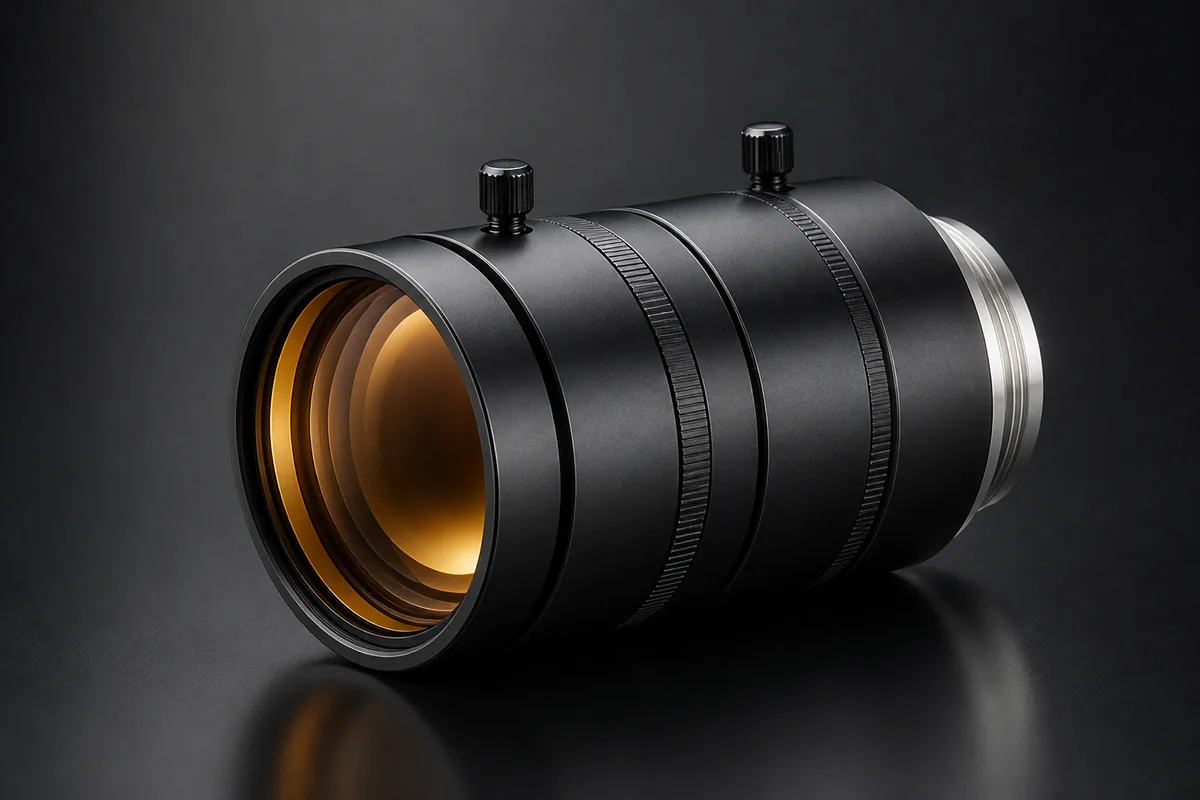

Hikrobot SWIR-объективы (коротковолновый инфракрасный диапазон)

Артикулы и варианты

Тип объектива	FA-объектив¹
Рабочий отрезок	17,526 мм¹
Управление фокусом	ручное¹
Спектральный диапазон	800…1700 нм¹
Рабочая температура	-10…50 °C¹
Масса	210 г¹
Сертификация	RoHS2.0¹
Температура	-10…50 °C¹
Тип фокусного расстояния	фиксированное¹

Артикул	PN	Фокусное расстояние	Крепление объектива	Условный оптический формат объектива
MVL-AF2519M-M42-NIR	365011998	25 мм	M42	—
Все характеристики Диафрагменное число 1,9 Диаметр круга изображения 28 мм Диапазон рабочих расстояний — Минимальная дистанция фокусировки 200 мм Угол поля зрения по горизонтали — Угол поля зрения по вертикали — Угол поля зрения по диагонали — Оптическая дисторсия — Управление диафрагмой — Резьба фильтра — Габариты — Спектральный диапазон применения — Разрешение объектива —
MVL-AF4016M-M42-NIR	365011999	40 мм	M42	—
Все характеристики Диафрагменное число 1,6 Диаметр круга изображения 28 мм Диапазон рабочих расстояний 250…1000 мм Минимальная дистанция фокусировки — Угол поля зрения по горизонтали — Угол поля зрения по вертикали — Угол поля зрения по диагонали — Оптическая дисторсия — Управление диафрагмой — Резьба фильтра — Габариты — Спектральный диапазон применения — Разрешение объектива —
MVL-AF5014M-M42-NIR	365012000	50 мм	M42	—
Все характеристики Диафрагменное число 1,4 Диаметр круга изображения 28 мм Диапазон рабочих расстояний 430…1000 мм Минимальная дистанция фокусировки — Угол поля зрения по горизонтали — Угол поля зрения по вертикали — Угол поля зрения по диагонали — Оптическая дисторсия — Управление диафрагмой — Резьба фильтра — Габариты — Спектральный диапазон применения — Разрешение объектива —
MVL-KF10020M-5MP-NIR	365011995	100 мм	C-mount	1″
Все характеристики Диафрагменное число 2 Диаметр круга изображения — Диапазон рабочих расстояний — Минимальная дистанция фокусировки 500 мм Угол поля зрения по горизонтали — Угол поля зрения по вертикали — Угол поля зрения по диагонали — Оптическая дисторсия — Управление диафрагмой — Резьба фильтра — Габариты — Спектральный диапазон применения — Разрешение объектива 5 Мп
MVL-KF1614-5MP-NIR-V2	365011734	16 мм	—	—
Все характеристики Диафрагменное число — Диаметр круга изображения — Диапазон рабочих расстояний — Минимальная дистанция фокусировки — Угол поля зрения по горизонтали — Угол поля зрения по вертикали — Угол поля зрения по диагонали — Оптическая дисторсия — Управление диафрагмой — Резьба фильтра — Габариты — Спектральный диапазон применения SWIR (коротковолновый ИК)² Разрешение объектива 5 Мп
MVL-KF2514M-5MP-NIR-V2	365011735	25 мм	C-mount	1″
Все характеристики Диафрагменное число 1,4 Диаметр круга изображения — Диапазон рабочих расстояний — Минимальная дистанция фокусировки 380 мм Угол поля зрения по горизонтали 28,7 ° Угол поля зрения по вертикали 21,8 ° Угол поля зрения по диагонали 36 ° Оптическая дисторсия -0,96 % Управление диафрагмой ручное Резьба фильтра M34×0,5 Габариты 36,5×54,91 мм Спектральный диапазон применения — Разрешение объектива 5 Мп
MVL-KF0814M-5MP-NIR	365006538	8 мм	C-mount	1/1,2″
Все характеристики Диафрагменное число 1,4 Диаметр круга изображения — Диапазон рабочих расстояний — Минимальная дистанция фокусировки 100 мм Угол поля зрения по горизонтали 67 ° Угол поля зрения по вертикали 44 ° Угол поля зрения по диагонали 75 ° Оптическая дисторсия 1 % Управление диафрагмой фиксированная Резьба фильтра M46×0,75 Габариты 49×47,574 мм (минимум); 49×49,174 мм (максимум) Спектральный диапазон применения ИК-диапазон Разрешение объектива 5 Мп
MVL-KF1216-5MP-NIR	365005050	12 мм	C-mount	1″
Все характеристики Диафрагменное число 1,6 Диаметр круга изображения 16 мм Диапазон рабочих расстояний — Минимальная дистанция фокусировки 500 мм Угол поля зрения по горизонтали 57 ° Угол поля зрения по вертикали 44 ° Угол поля зрения по диагонали 70 ° Оптическая дисторсия 2,4 % Управление диафрагмой фиксированная Резьба фильтра M52×0,75 Габариты 55×79 мм Спектральный диапазон применения — Разрешение объектива 5 Мп
MVL-KF1614-5MP-NIR	365006222	16 мм	C-mount	1″
Все характеристики Диафрагменное число 1,4 Диаметр круга изображения 16 мм Диапазон рабочих расстояний — Минимальная дистанция фокусировки 150 мм Угол поля зрения по горизонтали 42 ° Угол поля зрения по вертикали 32 ° Угол поля зрения по диагонали 51 ° Оптическая дисторсия 0,62 % Управление диафрагмой фиксированная Резьба фильтра M62×0,75 Габариты 56×90,4 мм Спектральный диапазон применения — Разрешение объектива 5 Мп
MVL-KF2514-5MP-NIR	102204542	25 мм²	C-mount²	—
Все характеристики Диафрагменное число 1,4 (минимум)² Диаметр круга изображения 16 мм² Диапазон рабочих расстояний — Минимальная дистанция фокусировки — Угол поля зрения по горизонтали — Угол поля зрения по вертикали — Угол поля зрения по диагонали — Оптическая дисторсия — Управление диафрагмой — Резьба фильтра — Габариты — Спектральный диапазон применения SWIR (коротковолновый ИК)² Разрешение объектива 5 Мп
MVL-KF3514M-5MP-NIR	365009130	35 мм	C-mount	1″
Все характеристики Диафрагменное число 1,4 Диаметр круга изображения — Диапазон рабочих расстояний — Минимальная дистанция фокусировки 300 мм Угол поля зрения по горизонтали — Угол поля зрения по вертикали — Угол поля зрения по диагонали — Оптическая дисторсия -0,52 % Управление диафрагмой ручное Резьба фильтра M34×0,5 Габариты 36,5×46,73 мм Спектральный диапазон применения — Разрешение объектива 5 Мп
MVL-KF5014M-3MP-NIR	365011027	50 мм	C-mount	1″
Все характеристики Диафрагменное число 1,4 Диаметр круга изображения — Диапазон рабочих расстояний — Минимальная дистанция фокусировки 500 мм Угол поля зрения по горизонтали — Угол поля зрения по вертикали — Угол поля зрения по диагонали — Оптическая дисторсия 0,6 % Управление диафрагмой ручное Резьба фильтра M40,5×0,5 Габариты 47,2×55,58 мм Спектральный диапазон применения — Разрешение объектива 3 Мп

¹ указано не для всех исполнений
² данные неофициальные

Как подобрать

Объектив, камера и подсветка должны совпадать по спектру: SWIR-камере нужен источник в том же диапазоне (годится и внешний, в том числе солнечный свет), иначе сцена окажется тёмной. И учтите разницу с тепловизором: в диапазоне 0.9–1.7 мкм видно в основном отражённое и прошедшее излучение, собственное свечение объекта появляется только при высоких температурах — измерять температуру такой системой без отдельной калибровки нельзя.

Вопросы и ответы

Почему спектр подсветки нужно согласовывать именно со SWIR-объективом?

Объективы рассчитаны на коротковолновый инфракрасный диапазон, а подробные исполнения работают в интервалах 800–1700 или 900–1700 нм. При спектральном несовпадении подсветки, камеры и оптики до сенсора не дойдёт нужный для формирования изображения поток.

Какой вариант выбрать для съёмки с расстояния меньше 0,15 м?

MVL-KF0814M-5MP-NIR на 8 мм допускает рабочую дистанцию от 0,1 м. У исполнения на 16 мм нижняя граница равна 0,15 м, а у моделей на 35, 12 и 50 мм она составляет 0,3 или 0,5 м. После дистанции сверяют требуемый охват и формат сенсора.

Чем MVL-KF3514M-5MP-NIR выделяется по спектральному диапазону?

Для этой модели на 35 мм указан интервал 900–1700 нм. У подробно описанных вариантов на 8, 12, 16 и 50 мм нижняя граница составляет 800 нм. Это различие учитывают вместе со спектром камеры и источника, а не отдельно от остальной оптической схемы.

Какие параметры сенсора проверить перед выбором C-mount исполнения?

У вариантов C-mount указан круг изображения 1″ либо формат 1/1.2″, поэтому сначала сопоставляют покрытие с сенсором камеры. Затем выбирают фокусное из диапазона 8–50 мм, светосилу F1.4 или F1.6 и рабочую дистанцию конкретного объектива.

Можно ли использовать SWIR-систему как средство измерения температуры?

В диапазоне 0,9–1,7 мкм изображение строится преимущественно по отражённому и прошедшему излучению; собственное свечение становится заметным у горячих объектов. Поэтому измерение температуры не следует выводить из такого кадра без отдельной калибровки системы.
