Объективы · Телецентрические

Телецентрические объективы для матриц 2/3″

Семейство Hikrobot «Телецентрические объективы для матриц 2/3″» разделено на группы по увеличению и включает исполнения с разными рабочими расстояниями и креплениями. Оптика предназначена для измерительных задач без перспективного завала; конкретный вариант выбирают по формату сенсора, масштабу и монтажной геометрии.

Самая широкая линейка телецентриков: увеличение от 0.1× до 10×, рабочие расстояния от 63 до 760 мм. Формат 2/3″ покрывает большинство измерительных задач — контроль размеров штампованных деталей, проверка резьбы и отверстий, позиционирование в сборочных ячейках.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: в наличии
Гарантия: 36 месяцев

Подобрать под задачу

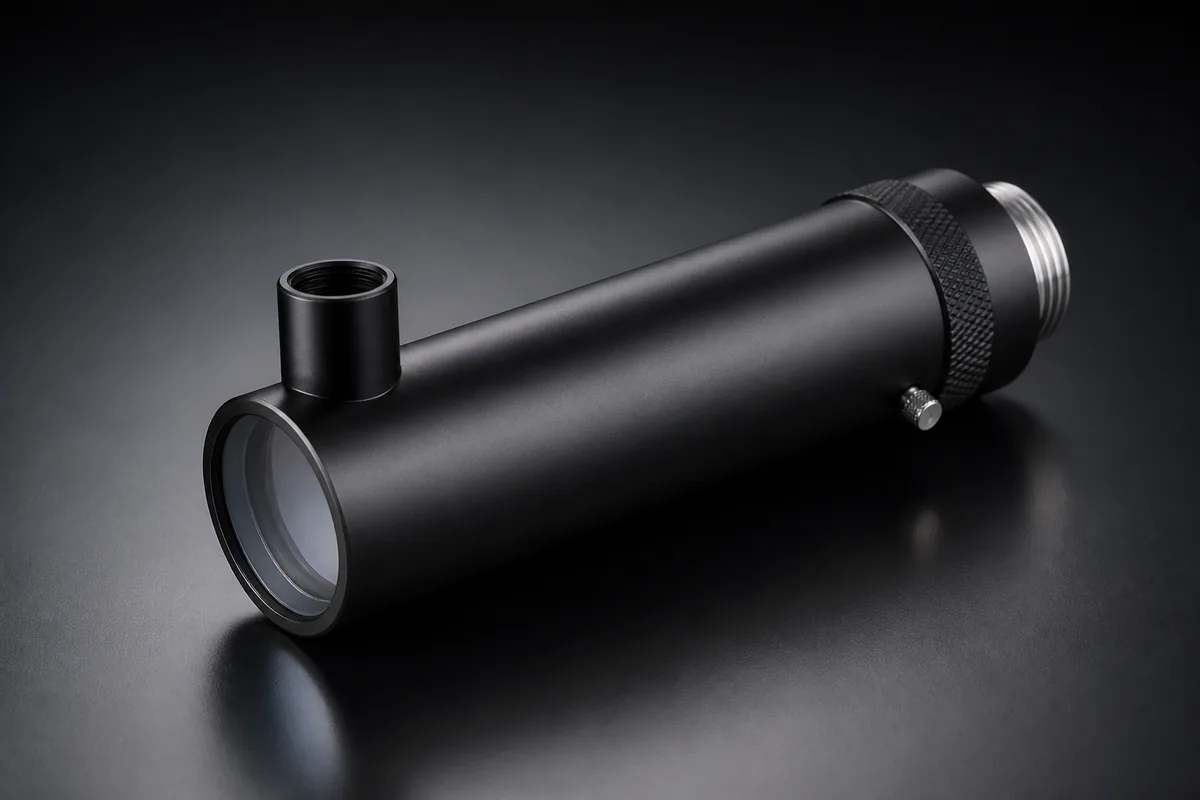

Hikrobot Телецентрические объективы для матриц 2/3″

Артикулы и варианты

Тип по таксономии каталога	телецентрический¹
Условный оптический формат объектива	2/3″
Диаметр круга изображения	11 мм
Крепление объектива	C-mount
Рабочая температура	-10…50 °C²
Сертификация	RoHS2.0²
Телецентричность в пространстве изображения	≤1,4 °²
Допустимый кружок нерезкости	40 мкм (максимум)²
Температура	-10…50 °C²

Увеличение до 0.5×

Артикул	PN	Увеличение	Диафрагменное число	Рабочее расстояние	Коаксиальное освещение	Допуск рабочего расстояния
MVL-MY-01-290	365002545	0,1 ×	11,9	290 мм	нет	—
Все характеристики Глубина резкости 95 мм Оптическая дисторсия 0,1 % Разрешение в пространстве объекта 75,1 мкм Телецентричность в пространстве объекта — Габариты 28×38,5 мм Масса — Телецентричность —
MVL-MY-015-680	365006287	0,15 ×	10,5	680 мм	нет	—
Все характеристики Глубина резкости 37,3 мм Оптическая дисторсия ≤0,05 % (максимум) Разрешение в пространстве объекта 46,9 мкм Телецентричность в пространстве объекта — Габариты 28×122,46 мм Масса — Телецентричность —
MVL-MY-018-150-MP	102202816	0,18 ×	12,6	150 ±2 мм	нет	—
Все характеристики Глубина резкости 30 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 48 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 30×77,2 мм Масса 150 г Телецентричность —
MVL-MY-0188-167	102201397	0,188 ×	6,8…40	167 ±2 мм	нет	2 мм
Все характеристики Глубина резкости 8,4 мм Оптическая дисторсия ≤0,14 % Разрешение в пространстве объекта 10,6 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 76×227,3 мм Масса 150 г Телецентричность —
MVL-MY-02-140	365001294	0,2 ×	14,4	140 мм	нет	—
Все характеристики Глубина резкости 28,8 мм Оптическая дисторсия 0,1 % Разрешение в пространстве объекта 47,9 мкм Телецентричность в пространстве объекта — Габариты 28×25,3 мм Масса — Телецентричность —
MVL-MY-02-300	365001295	0,2 ×	9,8	300 мм	нет	—
Все характеристики Глубина резкости 19,6 мм Оптическая дисторсия 0,18 % Разрешение в пространстве объекта 33,6 мкм Телецентричность в пространстве объекта — Габариты 30×100,78 мм Масса — Телецентричность —
MVL-MY-02-625	365006035	0,2 ×	13,5	625 мм	нет	—
Все характеристики Глубина резкости 27 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 45,3 мкм Телецентричность в пространстве объекта — Габариты 30×139,4 мм Масса — Телецентричность —
MVL-MT-022-200	365006036	0,22 ×	10	200 ±3 мм	нет	—
Все характеристики Глубина резкости -8,3…8,3 мм @ F10 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 28,5 мкм Телецентричность в пространстве объекта — Габариты 72×150 мм Масса — Телецентричность ≤0,1 °
MVL-MY-022-235	365003067	0,22 ×	14,1	235 мм	нет	—
Все характеристики Глубина резкости 23,3 мм Оптическая дисторсия ≤0,4 % Разрешение в пространстве объекта 42,8 мкм Телецентричность в пространстве объекта — Габариты 29×81,5 мм Масса — Телецентричность —
MVL-MY-025-760	365008725	0,25 ×	10	760 мм	нет	—
Все характеристики Глубина резкости 12,8 мм Оптическая дисторсия ≤0,02 % Разрешение в пространстве объекта 26,8 мкм Телецентричность в пространстве объекта — Габариты 38×235,7 мм Масса — Телецентричность —
MVL-MY-027-120-MP	102201737	0,27 ×	14,3	120 ±2 мм	нет	2 мм
Все характеристики Глубина резкости 15,7 мм Оптическая дисторсия ≤0,9 % Разрешение в пространстве объекта 37,3 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 28×43,7 мм Масса 150 г Телецентричность —
MVL-MY-03-110C-V3	365007328	0,3 ×	9	110 мм	да	—
Все характеристики Глубина резкости -4…4 мм @ F9 Оптическая дисторсия ≤0,02 % Разрешение в пространстве объекта 20,1 мкм Телецентричность в пространстве объекта — Габариты 48×132,5 мм Масса — Телецентричность ≤0,1 °
MVL-MY-03-110-V3	365007330	0,3 ×	9	110 мм	нет	—
Все характеристики Глубина резкости -4…4 мм @ F9 Оптическая дисторсия ≤0,02 % Разрешение в пространстве объекта 20,1 мкм Телецентричность в пространстве объекта — Габариты 48×132,5 мм Масса — Телецентричность ≤0,1 °
MVL-MT-03-110	365004131	0,3 ×	5,6	110 ±2 мм	нет	—
Все характеристики Глубина резкости -2,5…2,5 мм @ F5,6 Оптическая дисторсия <0,02 % Разрешение в пространстве объекта 9,8 мкм Телецентричность в пространстве объекта <0,04 ° Габариты 56×118 мм Масса — Телецентричность —
MVL-MY-03-140	365001715	0,3 ×	11,7	140 мм	нет	—
Все характеристики Глубина резкости 10,4 мм Оптическая дисторсия 0,25 % Разрешение в пространстве объекта 25,9 мкм Телецентричность в пространстве объекта — Габариты 30×128,8 мм Масса — Телецентричность —
MVL-MT-03-180	365003686	0,3 ×	10	180 ±2 мм	нет	—
Все характеристики Глубина резкости -4,4…4,4 мм @ F10 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 20,8 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 52×166,3 мм Масса — Телецентричность —
MVL-MT-03-220	365011332	0,3 ×	13,6	220 ±2 мм	нет	—
Все характеристики Глубина резкости -6…6 мм @ F13,6 Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 26,5 мкм Телецентричность в пространстве объекта — Габариты 52×167,7 мм Масса — Телецентричность ≤0,1 °
MVL-MY-03-240	365008087	0,3 ×	9,5	240 мм	нет	—
Все характеристики Глубина резкости 8,4 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 21,2 мкм Телецентричность в пространстве объекта — Габариты 28×111,1 мм Масса — Телецентричность —
MVL-MT-03-350	365008750	0,3 ×	7	350 мм	нет	—
Все характеристики Глубина резкости 6,2 мм Оптическая дисторсия ≤0,04 % Разрешение в пространстве объекта 15,6 мкм Телецентричность в пространстве объекта — Габариты 64×219,4 мм Масса — Телецентричность ≤0,025 °
MVL-MT-0348-135	365005159	0,348 ×	8	135 мм	нет	—
Все характеристики Глубина резкости -2,6…2,6 мм @ F8 Оптическая дисторсия ≤0,3 % Разрешение в пространстве объекта 11,5 мкм Телецентричность в пространстве объекта ≤0,4 ° Габариты 43×136,7 мм Масса — Телецентричность —
MVL-MY-0349-97	365011331	0,349 ×	9	96,9 мм	нет	—
Все характеристики Глубина резкости 5,9 мм Оптическая дисторсия ≤0,06 % Разрешение в пространстве объекта 18,5 мкм Телецентричность в пространстве объекта — Габариты 48×162,4 мм Масса — Телецентричность ≤0,16 °
MVL-MY-04-65	365006777	0,4 ×	14,4	65 ±3 мм	нет	3 мм
Все характеристики Глубина резкости 7,2 мм Оптическая дисторсия ≤0,4 % Разрешение в пространстве объекта 24,1 мкм Телецентричность в пространстве объекта — Габариты 29×90 мм Масса — Телецентричность —
MVL-MT-04-110	310100807	0,4 ×	7	110 ±2 мм	нет	2 мм
Все характеристики Глубина резкости -1,8…1,8 мм @ F7 Оптическая дисторсия <0,02 % Разрешение в пространстве объекта 8,9 мкм Телецентричность в пространстве объекта <0,03 ° Габариты 44×140,2 мм Масса 115 г Телецентричность —
MVL-MY-04-400	365006183	0,4 ×	14,3	400 мм	нет	—
Все характеристики Глубина резкости 7,2 мм Оптическая дисторсия ≤0,13 % Разрешение в пространстве объекта 23,9 мкм Телецентричность в пространстве объекта — Габариты 28×168,36 мм Масса — Телецентричность —
MVL-MY-043-327	365008456	0,43 ×	7,5	327 мм	нет	—
Все характеристики Глубина резкости 3,2 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 11,7 мкм Телецентричность в пространстве объекта — Габариты 34×147,5 мм Масса — Телецентричность —
MVL-MY-045-135	365002339	0,45 ×	15,3	135 мм	нет	—
Все характеристики Глубина резкости 6 мм Оптическая дисторсия 0,7 % Разрешение в пространстве объекта 22,9 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 34×123,8 мм Масса — Телецентричность —
MVL-MY-045-135C-MP	102201334	0,45 ×	15,8	135 ±2 мм	—	2 мм
Все характеристики Глубина резкости 6,24 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 23 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 34×123,8 мм Масса 150 г Телецентричность —

Увеличение 0.5–1×

Допуск рабочего расстояния	2 мм²
Масса	150 г²

Артикул	PN	Увеличение	Диафрагменное число	Рабочее расстояние	Коаксиальное освещение	Разрешение в пространстве объекта
MVL-MY-05-65	102202814	0,5 ×	13,1	65 ±2 мм	нет	17,4 мкм
Все характеристики Глубина резкости 4,2 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта ≤0,1 ° Габариты 28×60,5 мм Телецентричность —
MVL-MY-05-110C-MP	102201022	0,5 ×	9,3	110 ±2 мм	да	12 мкм
Все характеристики Глубина резкости 2,98 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта ≤0,1 ° Габариты 35×123,83 мм Телецентричность —
MVL-MY-05-110-MP	102201023	0,5 ×	9,3	110 ±2 мм	нет	12 мкм
Все характеристики Глубина резкости 2,98 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта ≤0,1 ° Габариты 35×120,5 мм Телецентричность —
MVL-MY-05-110C-G	365004177	0,5 ×	9,6…25,7	110 ±2 мм	да	12,9 мкм
Все характеристики Глубина резкости 2…9 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта — Габариты 34×135,2 мм Телецентричность ≤0,1 °
MVL-MY-05-110G	365006172	0,5 ×	9,6…25,7	110 мм	нет	12,9 мкм
Все характеристики Глубина резкости 2…9 мм Оптическая дисторсия ≤0,1 % (максимум) Телецентричность в пространстве объекта ≤0,1 ° (максимум) Габариты 34×135,2 мм Телецентричность —
MVL-MT-05-110	365006187	0,5 ×	7	110 мм	нет	7,2 мкм
Все характеристики Глубина резкости -1,1…1,1 мм @ F7 Оптическая дисторсия ≤0,03 % Телецентричность в пространстве объекта ≤0,03 ° Габариты 36×127,3 мм Телецентричность —
MVL-MY-05-110-V3	365006079	0,5 ×	9,6	110 мм	нет	12,9 мкм
Все характеристики Глубина резкости -1,5…1,5 мм @ F9,6 Оптическая дисторсия ≤0,2 % Телецентричность в пространстве объекта — Габариты 35×137,1 мм Телецентричность 0,2 °
MVL-MY-05-110C-V3	365008636	0,5 ×	9,6	110 мм	да	12,9 мкм
Все характеристики Глубина резкости -1,5…1,5 мм @ F9,6 Оптическая дисторсия ≤0,2 % Телецентричность в пространстве объекта — Габариты 35×130,6 мм Телецентричность ≤0,2 °
MVL-MY-05-150	365006668	0,5 ×	13,4	150 мм	нет	18,2 мкм
Все характеристики Глубина резкости 4,3 мм Оптическая дисторсия ≤0,4 % Телецентричность в пространстве объекта — Габариты 28×107,4 мм Телецентричность —
MVL-MY-05-270	365009603	0,5 ×	13,2	270 мм	нет	17,7 мкм
Все характеристики Глубина резкости 4,2 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта — Габариты 40×186,7 мм Телецентричность ≤0,05 °
MVL-MY-06-150	365002644	0,6 ×	12	150 мм	нет	13,4 мкм
Все характеристики Глубина резкости 2,7 мм Оптическая дисторсия 0,3 % Телецентричность в пространстве объекта 0,5 ° Габариты 28×102,2 мм Телецентричность —
MVL-MY-06-158	365008970	0,6 ×	16,2	158 мм	нет	17,8 мкм
Все характеристики Глубина резкости 3,6 мм Оптическая дисторсия ≤0,3 % Телецентричность в пространстве объекта — Габариты 29×104,1 мм Телецентричность ≤0,27 °
MVL-MY-06-450	365003770	0,6 ×	20,8	450 мм	нет	23,4 мкм
Все характеристики Глубина резкости 4,6 мм Оптическая дисторсия ≤0,6 % Телецентричность в пространстве объекта — Габариты 26×169,9 мм Телецентричность —
MVL-MY-07-70	365006182	0,7 ×	10	70 мм	нет	9,5 мкм
Все характеристики Глубина резкости 1,6 мм Оптическая дисторсия ≤0,2 % Телецентричность в пространстве объекта ≤0,01 ° Габариты 26×87,7 мм Телецентричность —
MVL-MY-07-145	365002268	0,7 ×	16,8	145 ±2 мм	нет	16,2 мкм
Все характеристики Глубина резкости 2,7 мм Оптическая дисторсия <0,1 % Телецентричность в пространстве объекта <0,1 ° Габариты 28×110,4 мм Телецентричность —
MVL-MY-07-145C	365002769	0,7 ×	16,8	145 ±2 мм	да	16,2 мкм
Все характеристики Глубина резкости 2,7 мм Оптическая дисторсия <0,1 % Телецентричность в пространстве объекта <0,1 ° Габариты 28×114,7 мм Телецентричность —
MVL-MY-07-145C-G	365008141	0,7 ×	16,8	145 ±2 мм	да	16,2 мкм
Все характеристики Глубина резкости 2,7 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта — Габариты 28×114,7 мм Телецентричность ≤0,1 °
MVL-MY-07-145G	365008839	0,7 ×	13,4…32	145 ±2 мм	да	13…31 мкм
Все характеристики Глубина резкости 2,2…5,2 мм Оптическая дисторсия ≤0,6 % Телецентричность в пространстве объекта — Габариты 110,4 мм Телецентричность ≤0,1 °
MVL-MY-07-460	365009387	0,7 ×	24,5	460 мм	нет	23,9 мкм
Все характеристики Глубина резкости 4 мм Оптическая дисторсия ≤0,4 % Телецентричность в пространстве объекта — Габариты 26×178,1 мм Телецентричность —
MVL-MY-08-65-MP	102201751	0,8 ×	10	65 ±2 мм	нет	8,4 мкм
Все характеристики Глубина резкости 1,25 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта ≤0,1 ° Габариты 26×89,7 мм Телецентричность —
MVL-MY-08-108	365008984	0,8 ×	7	108 ±2 мм	нет	5,9 мкм
Все характеристики Глубина резкости 0,9 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта — Габариты 32×107,6 мм Телецентричность ≤0,15 °
MVL-MY-08-130C-MP	102201330	0,8 ×	11,2	130 ±2 мм	да	9,4 мкм
Все характеристики Глубина резкости 1,4 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта ≤0,1 ° Габариты 28×121,4 мм Телецентричность —
MVL-MY-08-130-MP	102201327	0,8 ×	11,2	130 ±2 мм	нет	9,4 мкм
Все характеристики Глубина резкости 1,4 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта ≤0,1 ° Габариты 28×117,1 мм Телецентричность —
MVL-MY-08-180	365003416	0,8 ×	10	180 мм	нет	8,4 мкм
Все характеристики Глубина резкости 1,3 мм Оптическая дисторсия ≤0,03 % Телецентричность в пространстве объекта 0,1 ° Габариты 35×129,8 мм Телецентричность —
MVL-MY-08-250C-MP	102201332	0,8 ×	20	250 ±2 мм	да	16,8 мкм
Все характеристики Глубина резкости 2,2 мм Оптическая дисторсия ≤0,1 % Телецентричность в пространстве объекта ≤0,1 ° Габариты 28×230,9 мм Телецентричность —
MVL-MY-08-250-MP	365003158	0,8 ×	20	250 мм	нет	16,7 мкм
Все характеристики Глубина резкости 2,5 мм Оптическая дисторсия <0,13 % Телецентричность в пространстве объекта — Габариты 34×230,9 мм Телецентричность —
MVL-MY-08-300	365008458	0,8 ×	24	300 мм	нет	20,4 мкм
Все характеристики Глубина резкости 3 мм Оптическая дисторсия ≤1,8 % Телецентричность в пространстве объекта — Габариты 28×184 мм Телецентричность —

Увеличение 1–3×

Масса

150 г²

Артикул	PN	Увеличение	Диафрагменное число	Рабочее расстояние	Коаксиальное освещение	Допуск рабочего расстояния
MVL-MY-1-63	365008448	1 ×	8	63 ±1 мм	нет	1 мм
Все характеристики Глубина резкости 0,6 мм Оптическая дисторсия ≤0,07 % Разрешение в пространстве объекта 5,4 мкм Телецентричность в пространстве объекта — Габариты 28×101,3 мм Телецентричность ≤0,1 °
MVL-MY-1-63C	365008449	1 ×	8	63 ±1 мм	да	—
Все характеристики Глубина резкости 0,6 мм Оптическая дисторсия ≤0,07 % Разрешение в пространстве объекта 5,4 мкм Телецентричность в пространстве объекта — Габариты 28×101,3 мм Телецентричность ≤0,1 °
MVL-MY-1-108	365002645	1 ×	7	108 мм	нет	—
Все характеристики Глубина резкости 0,6 мм Оптическая дисторсия 0,04 % Разрешение в пространстве объекта 4,7 мкм Телецентричность в пространстве объекта 0,05 ° Габариты 32×105,1 мм Телецентричность —
MVL-MY-1-108C	365008592	1 ×	7	108 мм	да	—
Все характеристики Глубина резкости 0,6 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 4,7 мкм Телецентричность в пространстве объекта — Габариты 32×107,9 мм Телецентричность ≤0,04 °
MVL-MY-1-110C-MP	102201024	1 ×	11	110 ±2 мм	да	—
Все характеристики Глубина резкости 0,88 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 7,4 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 30×130,4 мм Телецентричность —
MVL-MY-1-110-MP	102201025	1 ×	11	110 ±2 мм	нет	—
Все характеристики Глубина резкости 0,88 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 7,4 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 30×128,5 мм Телецентричность —
MVL-MY-1-150	365006949	1 ×	11	150 мм	нет	—
Все характеристики Глубина резкости 0,9 мм Оптическая дисторсия ≤0,05 % Разрешение в пространстве объекта 8,9 мкм Телецентричность в пространстве объекта ≤0,08 ° Габариты 35×166,6 мм Телецентричность —
MVL-MY-1-180	365006178	1 ×	11	180 мм	нет	—
Все характеристики Глубина резкости 0,9 мм Оптическая дисторсия ≤0,01 % Разрешение в пространстве объекта 7,4 мкм Телецентричность в пространстве объекта ≤0,08 ° Габариты 35×136,6 мм Телецентричность —
MVL-MY-1-200-MP	365005032	1 ×	24,8	200 мм	нет	—
Все характеристики Глубина резкости 2 мм Оптическая дисторсия ≤1,7 % Разрешение в пространстве объекта 17 мкм Телецентричность в пространстве объекта — Габариты 28×174,1 мм Телецентричность —
MVL-MY-1-300-V2	365003031	1 ×	11	300 мм	нет	—
Все характеристики Глубина резкости 0,9 мм Оптическая дисторсия ≤0,01 % Разрешение в пространстве объекта 7,4 мкм Телецентричность в пространстве объекта ≤0,06 ° Габариты 46×179,5 мм Телецентричность —
MVL-MY-1-370	365010755	1 ×	12	370 мм	нет	—
Все характеристики Глубина резкости 1 мм Оптическая дисторсия ≤0,04 % Разрешение в пространстве объекта 8,1 мкм Телецентричность в пространстве объекта — Габариты 46×173,9 мм Телецентричность ≤0,26 °
MVL-MY-1-410C	365007110	1 ×	17,9	410 ±3 мм	да	—
Все характеристики Глубина резкости 1,4 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 12,3 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 26×182,2 мм Телецентричность —
MVL-MY-136-73C	365011144	1,36 ×	11,3	73 мм	да	—
Все характеристики Глубина резкости 0,5 мм Оптическая дисторсия ≤0,3 % Разрешение в пространстве объекта 5,6 мкм Телецентричность в пространстве объекта — Габариты 26×66,7 мм Телецентричность ≤0,01 °
MVL-MY-15-108	365006198	1,5 ×	7,3	108 мм	нет	—
Все характеристики Глубина резкости 0,3 мм Оптическая дисторсия ≤0,04 % Разрешение в пространстве объекта 3,9 мкм Телецентричность в пространстве объекта ≤0,02 ° Габариты 32×122,4 мм Телецентричность —
MVL-MY-15-108C	365008751	1,5 ×	7,3	108 мм	да	—
Все характеристики Глубина резкости 0,3 мм Оптическая дисторсия ≤0,03 % Разрешение в пространстве объекта 3,9 мкм Телецентричность в пространстве объекта — Габариты 32×126,1 мм Телецентричность ≤0,05 °
MVL-MY-2-63	365008450	2 ×	10	63 ±1 мм	нет	1 мм
Все характеристики Глубина резкости 0,2 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 3,4 мкм Телецентричность в пространстве объекта — Габариты 28×117,2 мм Телецентричность ≤0,02 °
MVL-MY-2-63C	365008451	2 ×	10	63 ±1 мм	да	1 мм
Все характеристики Глубина резкости 0,2 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 3,4 мкм Телецентричность в пространстве объекта — Габариты 28×117,2 мм Телецентричность ≤0,02 °
MVL-MY-2-108C	365006216	2 ×	10,5	108 мм	да	—
Все характеристики Глубина резкости 0,2 мм Оптическая дисторсия ≤0,02 % (максимум) Разрешение в пространстве объекта 3,5 мкм Телецентричность в пространстве объекта ≤0,04 ° (максимум) Габариты 32×132,6 мм Телецентричность —
MVL-MY-2-108	365009408	2 ×	10,5	108 мм	нет	—
Все характеристики Глубина резкости 0,2 мм Оптическая дисторсия ≤0,04 % Разрешение в пространстве объекта 3,5 мкм Телецентричность в пространстве объекта — Габариты 32×129,9 мм Телецентричность ≤0,05 °
MVL-MY-2-110C-MP	102201026	2 ×	13,6	110 ±2 мм	да	2 мм
Все характеристики Глубина резкости 0,27 мм Оптическая дисторсия ≤0,05 % Разрешение в пространстве объекта 4,5 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 30×133 мм Телецентричность —
MVL-MY-2-110-MP	102201027	2 ×	13,6	110 ±2 мм	нет	2 мм
Все характеристики Глубина резкости 0,27 мм Оптическая дисторсия ≤0,05 % Разрешение в пространстве объекта 4,5 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 30×130,5 мм Телецентричность —

Увеличение от 3×

Артикул	PN	Увеличение	Диафрагменное число	Рабочее расстояние	Коаксиальное освещение	Допуск рабочего расстояния
MVL-MY-3-63	365009068	3 ×	11,9	63 мм	нет	—
Все характеристики Глубина резкости 0,1 мм Оптическая дисторсия ≤0,02 % Разрешение в пространстве объекта 2,7 мкм Телецентричность в пространстве объекта — Габариты 28×111,7 мм Телецентричность ≤0,04 °
MVL-MY-3-108	365006424	3 ×	15	108 мм	нет	—
Все характеристики Глубина резкости 0,13 мм Оптическая дисторсия ≤0,05 % Разрешение в пространстве объекта 3,4 мкм Телецентричность в пространстве объекта ≤0,04 ° Габариты 32×117,9 мм Телецентричность —
MVL-MY-4-63	365008452	4 ×	15,8	63 ±1 мм	нет	1 мм
Все характеристики Глубина резкости 0,1 мм Оптическая дисторсия ≤0,01 % Разрешение в пространстве объекта 2,7 мкм Телецентричность в пространстве объекта — Габариты 28×124,4 мм Телецентричность ≤0,03 °
MVL-MY-4-63C	365008453	4 ×	15,8	63 ±1 мм	да	1 мм
Все характеристики Глубина резкости 0,1 мм Оптическая дисторсия ≤0,01 % Разрешение в пространстве объекта 2,7 мкм Телецентричность в пространстве объекта — Габариты 28×128,9 мм Телецентричность ≤0,03 °
MVL-MY-4-108C	365002432	4 ×	19,4	108 мм	да	—
Все характеристики Глубина резкости 0,1 мм Оптическая дисторсия 0,03 % Разрешение в пространстве объекта 3,4 мкм Телецентричность в пространстве объекта 0,03 ° Габариты 32×135,4 мм Телецентричность —
MVL-MY-4-110	102201362	4 ×	25,6	110 ±2 мм	нет	2 мм
Все характеристики Глубина резкости 0,1 мм Оптическая дисторсия <0,1 % Разрешение в пространстве объекта 4,5 мкм Телецентричность в пространстве объекта <0,1 ° Габариты 28×128,8 мм Телецентричность —
MVL-MY-5-108	365009035	5 ×	22,4	108 мм	нет	—
Все характеристики Глубина резкости 0,1 мм Оптическая дисторсия ≤0,02 % Разрешение в пространстве объекта 3 мкм Телецентричность в пространстве объекта — Габариты 32×149,1 мм Телецентричность ≤0,02 °
MVL-MY-6-63C	365009911	6 ×	23,8	63 ±1 мм	да	1 мм
Все характеристики Глубина резкости 0,1 мм Оптическая дисторсия ≤0,03 % Разрешение в пространстве объекта 2,7 мкм Телецентричность в пространстве объекта — Габариты 28×154,5 мм Телецентричность ≤0,03 °
MVL-MY-6-108C	365002750	6 ×	28,7	108 мм	да	—
Все характеристики Глубина резкости 0,06 мм Оптическая дисторсия 0,01 % Разрешение в пространстве объекта 3,4 мкм Телецентричность в пространстве объекта 0,02 ° Габариты 32×165,5 мм Телецентричность —
MVL-MY-75-65C	365005164	7,5 ×	32	65 мм	да	—
Все характеристики Глубина резкости 0,05 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 2,9 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 26×132,4 мм Телецентричность —
MVL-MY-8-63C	365003751	8 ×	31,3	63 ±1 мм	да	1 мм
Все характеристики Глубина резкости 0,04 мм Оптическая дисторсия ≤0,01 % Разрешение в пространстве объекта 2,7 мкм Телецентричность в пространстве объекта 0,02 ° Габариты 28×179,9 мм Телецентричность —
MVL-MY-8-108	365002724	8 ×	38,3	108 мм	нет	—
Все характеристики Глубина резкости 0,05 мм Оптическая дисторсия 0,01 % Разрешение в пространстве объекта 3,4 мкм Телецентричность в пространстве объекта 0,02 ° Габариты 32×198,5 мм Телецентричность —
MVL-MY-8-108C	365003653	8 ×	38,3	108 мм	да	—
Все характеристики Глубина резкости 0,05 мм Оптическая дисторсия ≤0,01 % Разрешение в пространстве объекта 3,4 мкм Телецентричность в пространстве объекта ≤0,02 ° Габариты 32×196,6 мм Телецентричность —
MVL-MY-10-108C	365003543	10 ×	48	108 мм	да	—
Все характеристики Глубина резкости 0,04 мм Оптическая дисторсия ≤0,01 % Разрешение в пространстве объекта 3,4 мкм Телецентричность в пространстве объекта ≤0,01 ° Габариты 32×228,2 мм Телецентричность —

¹ данные неофициальные
² указано не для всех исполнений

Как подобрать

Кроме увеличения смотрите на глубину резкости: у телецентриков она мала и падает с ростом увеличения, поэтому объект должен лежать в узком слое по высоте. Поддержку коаксиальной подсветки берите из колонки таблицы, а не из буквы в артикуле: обычно её отмечает суффикс C, но есть исполнения и без него, где подсветка поддерживается.

Вопросы и ответы

Какие измерительные задачи закрывает телецентрическая оптика 2/3″?

Семейство рассчитано на контроль размеров штампованных деталей, проверку резьбы и отверстий, а также позиционирование в сборочных ячейках. Постоянный масштаб в зоне резкости помогает отделить изменение размера от смещения детали по высоте.

С какого параметра начинать подбор телецентрика для матрицы 2/3″?

Сначала задают формат камеры и требуемое поле зрения, затем выбирают увеличение. Для этой группы типичен диаметр изображения 11 мм и крепление C-mount. После этого рабочее расстояние сопоставляют с доступным местом для детали, механики и света.

Почему одного значения увеличения недостаточно для выбора объектива?

Одно увеличение встречается при разных рабочих расстояниях. Для 0,5× указаны варианты 65, 110, 150 и 270 мм, а для 1× диапазон идёт от 63 до 410 мм. Поэтому дополнительно проверяют монтажную дистанцию, диаметр изображения и диафрагму.

Как рабочее расстояние влияет на компоновку измерительного поста?

Рабочее расстояние задаёт промежуток между объективом и деталью. В семействе доступны значения от 63 до 760 мм, что позволяет учитывать место для механики и подсветки. Выбирать дистанцию следует одновременно с увеличением, а не после оптического расчёта.

Что происходит с глубиной резкости при повышении увеличения?

Глубина резкости у телецентрической оптики мала и сокращается с ростом увеличения. Поэтому деталь должна располагаться в узком слое по высоте. Для диапазона от 3× этот фактор особенно важно учитывать вместе с рабочей дистанцией.

Можно ли определять поддержку коаксиальной подсветки по суффиксу C?

Суффикс C часто присутствует у исполнений с такой возможностью, но выбор по одной букве недостаточен. Поддержку коаксиального света сверяют по характеристике конкретного объектива одновременно с увеличением, рабочим расстоянием и креплением.
