Телецентрические объективы для матриц до 1/1.8″

Семейство Hikrobot «Телецентрические объективы для матриц до 1/1.8″» включает несколько групп увеличения и исполнения с разными рабочими расстояниями. Такая оптика сохраняет масштаб при смещении детали по высоте и подходит для измерений; выбор ведут по формату сенсора, полю зрения и условиям монтажа.

Телецентрический объектив даёт постоянный масштаб: деталь не «растёт» при приближении к камере и не заваливается перспективой по краям кадра. Для измерений это принципиально — обычной оптикой одна и та же деталь на разной высоте измеряется по-разному. Компактная серия под матрицы до 1/1.8″: увеличение от 0.09× до 6×, рабочие расстояния от 45 до 660 мм.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: под заказ
Срок поставки: 4 недели
Гарантия: 36 месяцев

Подобрать под задачу

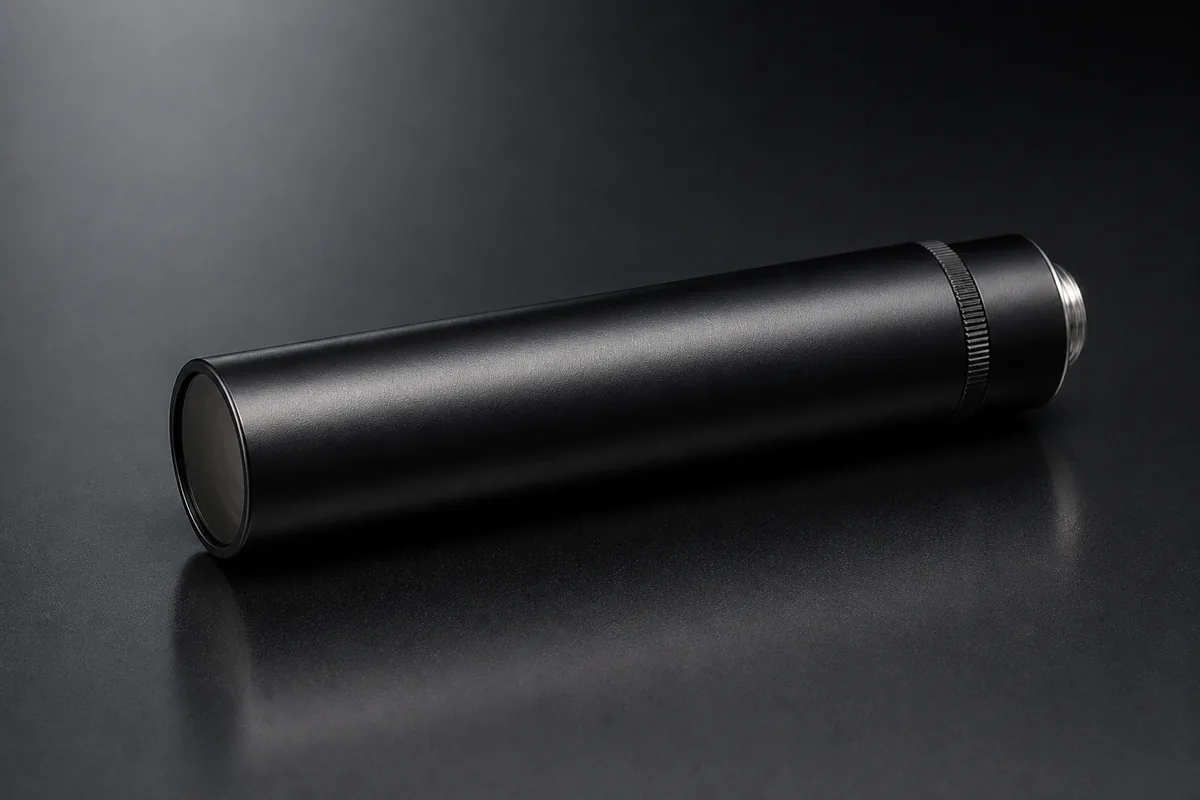

Hikrobot Телецентрические объективы для матриц до 1/1.8″

Артикулы и варианты

Крепление объектива	C-mount
Рабочая температура	-10…50 °C¹
Масса	100 г¹
Сертификация	RoHS2.0¹
Допустимый кружок нерезкости	40 мкм (максимум)¹
Температура	-10…50 °C¹

Увеличение до 0.5×

Тип по таксономии каталога	телецентрический^2,1
Коаксиальное освещение	нет

Артикул	PN	Увеличение	Условный оптический формат объектива	Диафрагменное число	Диаметр круга изображения	Рабочее расстояние
MVL-HY-009-660	365008367	0,09 ×	1/1,7″	8	9,4 мм	660 мм
Все характеристики Глубина резкости 79 мм Оптическая дисторсия ≤0,04 % Разрешение в пространстве объекта 59,6 мкм Габариты 28×91,5 мм
MVL-HY-012-250	365005187	0,12 ×	1/2″	12,2	8 мм	250 мм
Все характеристики Глубина резкости 68 мм Оптическая дисторсия ≤0,53 % Разрешение в пространстве объекта 67,5 мкм Габариты 28×36,9 мм
MVL-HY-03-110-MP	365003555	0,3 ×	1/1,8″	13,4	9 мм	110 мм
Все характеристики Глубина резкости 11,9 мм Оптическая дисторсия ≤0,17 % Разрешение в пространстве объекта 31,4 мкм Габариты 30×87,5 мм
MVL-HY-04-113	365004185	0,4 ×	1/2,5″	13,4	7,2 мм	113 мм
Все характеристики Глубина резкости 6,7 мм Оптическая дисторсия ≤0,25 % Разрешение в пространстве объекта 22,3 мкм Габариты 29×86,9 мм

Увеличение 0.5–1×

Тип по таксономии каталога

телецентрический²

Артикул	PN	Увеличение	Условный оптический формат объектива	Диафрагменное число	Диаметр круга изображения	Рабочее расстояние
MVL-HY-05-65	365001568	0,5 ×	1/2″	6,5	8 мм	65 мм
Все характеристики Допуск рабочего расстояния — Глубина резкости 2,1 мм Оптическая дисторсия 0,1 % Разрешение в пространстве объекта 8,5 мкм Телецентричность в пространстве объекта — Коаксиальное освещение нет Габариты 26×68 мм Телецентричность —
MVL-HY-05-110C-V2	365008111	0,5 ×	1/2″	11	8 мм	110 мм
Все характеристики Допуск рабочего расстояния — Глубина резкости 3,5 мм Оптическая дисторсия 0,05 % Разрешение в пространстве объекта 14,8 мкм Телецентричность в пространстве объекта — Коаксиальное освещение да Габариты 29×106,2 мм Телецентричность 0,08 °
MVL-HY-05-110-V2	365008112	0,5 ×	1/2″	11	8 мм	110 мм
Все характеристики Допуск рабочего расстояния — Глубина резкости 3,5 мм Оптическая дисторсия 0,05 % Разрешение в пространстве объекта 14,8 мкм Телецентричность в пространстве объекта — Коаксиальное освещение нет Габариты 29×106,2 мм Телецентричность 0,08 °
MVL-HY-05-190	102201915	0,5 ×	1/2″	16,3	8 мм	190 ±2 мм
Все характеристики Допуск рабочего расстояния 2 мм Глубина резкости 5,2 мм Оптическая дисторсия ≤1 % Разрешение в пространстве объекта 22 мкм Телецентричность в пространстве объекта ≤0,1 ° Коаксиальное освещение нет Габариты 28×94 мм Телецентричность —
MVL-HY-05-225	102202013	0,5 ×	1/2,5″	9	7,2 мм	225 ±3 мм
Все характеристики Допуск рабочего расстояния 3 мм Глубина резкости 2,9 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 12,1 мкм Телецентричность в пространстве объекта ≤0,1 ° Коаксиальное освещение нет Габариты 30×163,8 мм Телецентричность —
MVL-HY-05-350C	365007994	0,5 ×	1/2″	17,6	8 мм	350 мм
Все характеристики Допуск рабочего расстояния — Глубина резкости 5,6 мм Оптическая дисторсия ≤0,16 % Разрешение в пространстве объекта 23,7 мкм Телецентричность в пространстве объекта — Коаксиальное освещение да Габариты 26×110,3 мм Телецентричность —
MVL-HY-05-510C	365006080	0,5 ×	1/1,8″	14,2	—	510 мм
Все характеристики Допуск рабочего расстояния — Глубина резкости 4,5 мм Оптическая дисторсия ≤0,1 % Разрешение в пространстве объекта 19,3 мкм Телецентричность в пространстве объекта ≤0,8 ° Коаксиальное освещение да Габариты 26×166,3 мм Телецентричность —
MVL-HY-06-65C	365004950	0,6 ×	1/2″	8	—	65 мм
Все характеристики Допуск рабочего расстояния — Глубина резкости 1,8 мм Оптическая дисторсия ≤0,03 % Разрешение в пространстве объекта 9 мкм Телецентричность в пространстве объекта ≤0,01 ° Коаксиальное освещение да Габариты 28×97,1 мм Телецентричность —
MVL-HY-07-70-V2	365007607	0,7 ×	1/1,8″	22,1	9 мм	70 мм
Все характеристики Допуск рабочего расстояния — Глубина резкости 3,6 мм Оптическая дисторсия ≤0,02 % Разрешение в пространстве объекта 21,3 мкм Телецентричность в пространстве объекта — Коаксиальное освещение нет Габариты 18×49,2 мм Телецентричность —
MVL-HY-08-65	365003492	0,8 ×	1/2″	11,9	8 мм	65 мм
Все характеристики Допуск рабочего расстояния — Глубина резкости 1,5 мм Оптическая дисторсия — Разрешение в пространстве объекта 10 мкм Телецентричность в пространстве объекта — Коаксиальное освещение нет Габариты 26×76 мм Телецентричность —
MVL-HY-08-65C	365009196	0,8 ×	1/2″	11,9	8 мм	65 мм
Все характеристики Допуск рабочего расстояния — Глубина резкости 1,5 мм Оптическая дисторсия — Разрешение в пространстве объекта 10 мкм Телецентричность в пространстве объекта — Коаксиальное освещение да Габариты 16×76 мм Телецентричность 0,01 °
MVL-HY-08-130	102201311	0,8 ×	1/2″	23,5	8 мм	130 ±2 мм
Все характеристики Допуск рабочего расстояния 2 мм Глубина резкости 2,9 мм Оптическая дисторсия ≤1 % Разрешение в пространстве объекта 19,7 мкм Телецентричность в пространстве объекта ≤0,1 ° Коаксиальное освещение нет Габариты 8×97,1 мм Телецентричность —
MVL-HY-08-130C	102201321	0,8 ×	1/2″	23,5	8 мм	130 ±2 мм
Все характеристики Допуск рабочего расстояния 2 мм Глубина резкости 2,9 мм Оптическая дисторсия ≤1 % Разрешение в пространстве объекта 19,7 мкм Телецентричность в пространстве объекта ≤0,1 ° Коаксиальное освещение да Габариты 8×97,1 мм Телецентричность —
MVL-HY-08-150C	102201333	0,8 ×	1/2″	27	8 мм	150 ±3 мм
Все характеристики Допуск рабочего расстояния 3 мм Глубина резкости 3,3 мм Оптическая дисторсия ≤0,1 % (максимум) Разрешение в пространстве объекта 22,7 мкм Телецентричность в пространстве объекта ≤0,1 ° (максимум) Коаксиальное освещение да Габариты 16×80,2 мм Телецентричность —
MVL-HY-08-150	365006723	0,8 ×	1/2″	13,6	8 мм	150 мм
Все характеристики Допуск рабочего расстояния — Глубина резкости 1,7 мм Оптическая дисторсия — Разрешение в пространстве объекта 11,5 мкм Телецентричность в пространстве объекта — Коаксиальное освещение нет Габариты 16×80,2 мм Телецентричность —

Увеличение 1–3×

Условный оптический формат объектива	1/2″
Диаметр круга изображения	8 мм¹
Допуск рабочего расстояния	2 мм¹

Артикул	PN	Увеличение	Диафрагменное число	Рабочее расстояние	Тип объектива	Коаксиальное освещение
MVL-HY-1-65CN	365002763	1 ×	12,1	65 мм	телецентрический	да
Все характеристики Глубина резкости 1 мм Оптическая дисторсия — Разрешение в пространстве объекта 8,2 мкм Телецентричность в пространстве объекта — Габариты 26×80 мм
MVL-HY-1-65N	365002983	1 ×	12,1	65 мм	телецентрический	нет
Все характеристики Глубина резкости 1 мм Оптическая дисторсия — Разрешение в пространстве объекта 8,2 мкм Телецентричность в пространстве объекта — Габариты 26×80,1 мм
MVL-HY-1-110	102201312	1 ×	13,7	110 мм	телецентрический	нет
Все характеристики Глубина резкости 1,1 мм Оптическая дисторсия — Разрешение в пространстве объекта 9,2 мкм Телецентричность в пространстве объекта — Габариты 26×109,8 мм
MVL-HY-1-113C	365003915	1 ×	13,7	113 мм	телецентрический	да
Все характеристики Глубина резкости 1,1 мм Оптическая дисторсия — Разрешение в пространстве объекта 9,2 мкм Телецентричность в пространстве объекта — Габариты 18×109,8 мм
MVL-HY-1-150	365002477	1 ×	23,5	150 мм	телецентрический	нет
Все характеристики Глубина резкости 1,9 мм Оптическая дисторсия — Разрешение в пространстве объекта 15,8 мкм Телецентричность в пространстве объекта — Габариты 26×90,1 мм
MVL-HY-1-180C	102201863	1 ×	13	180 ±2 мм	телецентрический	да
Все характеристики Глубина резкости 1 мм Оптическая дисторсия ≤1,4 % Разрешение в пространстве объекта 8,9 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 28×104,2 мм
MVL-HY-15-65	102201310	1,5 ×	17,3	65 ±2 мм	телецентрический	нет
Все характеристики Глубина резкости 0,55 мм Оптическая дисторсия ≤1 % Разрешение в пространстве объекта 7 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 16×74,6 мм
MVL-HY-15-65C	102201320	1,5 ×	17,3	65 ±2 мм	телецентрический	да
Все характеристики Глубина резкости 0,55 мм Оптическая дисторсия ≤1 % Разрешение в пространстве объекта 7 мкм Телецентричность в пространстве объекта ≤0,1 ° Габариты 6×74,6 мм
MVL-HY-15-110	102201313	1,5 ×	13,2	110 ±2 мм	телецентрический	нет
Все характеристики Глубина резкости 0,5 мм Оптическая дисторсия ≤1 % (максимум) Разрешение в пространстве объекта 7 мкм Телецентричность в пространстве объекта ≤0,1 ° (максимум) Габариты 16×104,2 мм
MVL-HY-15-110C	102201323	1,5 ×	13,2	110 ±2 мм	телецентрический	да
Все характеристики Глубина резкости 0,5 мм Оптическая дисторсия ≤1 % (максимум) Разрешение в пространстве объекта 7 мкм Телецентричность в пространстве объекта ≤0,1 ° (максимум) Габариты 16×104,3 мм
MVL-HY-2-65C	365004992	2 ×	13,7	65 мм	телецентрический²	да
Все характеристики Глубина резкости 0,3 мм Оптическая дисторсия ≤0,15 % Разрешение в пространстве объекта 4,7 мкм Телецентричность в пространстве объекта ≤0,06 ° Габариты 26×109,8 мм
MVL-HY-2-110	365003169	2 ×	23,7	110 мм	телецентрический	нет
Все характеристики Глубина резкости 0,5 мм Оптическая дисторсия — Разрешение в пространстве объекта 8,1 мкм Телецентричность в пространстве объекта — Габариты 26×73,8 мм
MVL-HY-2-110C	365003494	2 ×	23,7	110 мм	телецентрический	да
Все характеристики Глубина резкости 0,5 мм Оптическая дисторсия — Разрешение в пространстве объекта 8,1 мкм Телецентричность в пространстве объекта — Габариты 26×73,8 мм
MVL-HY-2-150	365001966	2 ×	32,4	150 мм	телецентрический	нет
Все характеристики Глубина резкости 0,6 мм Оптическая дисторсия — Разрешение в пространстве объекта 10,8 мкм Телецентричность в пространстве объекта — Габариты 26×102,6 мм
MVL-HY-2-250	102202575	2 ×	40	250 ±2 мм	FA-объектив	нет
Все характеристики Глубина резкости 1 мм Оптическая дисторсия ≤1,4 % (максимум) Разрешение в пространстве объекта 13,4 мкм Телецентричность в пространстве объекта ≤0,1 ° (максимум) Габариты 28×118,8 мм

Увеличение от 3×

Тип объектива	телецентрический²
Условный оптический формат объектива	1/2″
Диаметр круга изображения	8 мм
Допуск рабочего расстояния	2 мм¹
Телецентричность в пространстве объекта	≤0,1 °¹

Артикул	PN	Увеличение	Диафрагменное число	Рабочее расстояние	Коаксиальное освещение	Оптическая дисторсия
MVL-HY-3-110	102201316	3 ×	34	110 ±2 мм	нет	≤1 %
Все характеристики Глубина резкости 0,55 мм Разрешение в пространстве объекта 7,8 мкм Габариты 16×117,1 мм
MVL-HY-3-110C	102201878	3 ×	34	110 ±2 мм	да	≤1 %
Все характеристики Глубина резкости 0,55 мм Разрешение в пространстве объекта 7,8 мкм Габариты 16×117,1 мм
MVL-HY-4-110	102201317	4 ×	36,3	110 ±2 мм	нет	≤1 %
Все характеристики Глубина резкости 0,2 мм Разрешение в пространстве объекта 7,3 мкм Габариты 16×132,5 мм
MVL-HY-4-110C	102201879	4 ×	36,3	110 ±2 мм	да	≤1 %
Все характеристики Глубина резкости 0,2 мм Разрешение в пространстве объекта 6,1 мкм Габариты 16×132,5 мм
MVL-HY-4-200C	365004630	4 ×	64,6	200 мм	да	≤0,1 %
Все характеристики Глубина резкости 0,3 мм Разрешение в пространстве объекта 41,6 мкм Габариты 16×183,9 мм
MVL-HY-6-45C	365004628	6 ×	35	45 мм	да	≤0,1 %
Все характеристики Глубина резкости 0,1 мм Разрешение в пространстве объекта 4 мкм Габариты 16×107,6 мм

¹ указано не для всех исполнений
² данные неофициальные

Как подобрать

Подбор идёт от размера детали: увеличение = размер матрицы / размер поля зрения. Деталь 20 мм на матрице 1/2″ (6.4 мм) требует 0.32×. Диаметр передней линзы телецентрика должен быть не меньше поля зрения — это физическое ограничение, из-за которого крупные поля дают крупные и тяжёлые объективы.

Вопросы и ответы

Как рассчитать увеличение телецентрического объектива под заданное поле зрения?

Разделите размер сенсора на требуемый размер поля зрения. Для матрицы 1/2″ шириной 6,4 мм и поля 20 мм расчёт даёт 0,32×, поэтому подбор ведут среди близких вариантов 0,3× и 0,4×, а затем проверяют их рабочую дистанцию.

Как выбирать рабочее расстояние, если нужное увеличение есть у нескольких объективов?

Сопоставьте расстояние от камеры до детали с вариантами одного увеличения. Для 0,5× в линейке есть исполнения на 65, 110, 190, 225, 350 и 510 мм; это позволяет сохранить рассчитанный масштаб при разной компоновке измерительного узла.

Какие части линейки подходят для обзорных и увеличенных изображений?

Группы построены по увеличению: до 0,5×, от 0,5 до 1×, от 1 до 3× и от 3×. Нижняя часть диапазона охватывает более крупное поле, а варианты 3×, 4× и 6× предназначены для меньшей области на той же матрице.

Почему при подборе нужно учитывать диаметр передней линзы телецентрика?

Передняя линза должна иметь диаметр не меньше требуемого поля зрения. Это физическое ограничение телецентрической схемы: чем крупнее контролируемая область, тем больший входной диаметр потребуется вместе с рассчитанным увеличением.

Что сверить по камере до выбора конкретного телецентрического объектива?

Нужны размер матрицы, требуемое поле зрения и крепление. Категория рассчитана на сенсоры до 1/1.8″, для большинства позиций указан C-mount, а в отдельных вариантах приведён формат 1/2″ или 1/1.8″.
