Матричная камера · CA Series

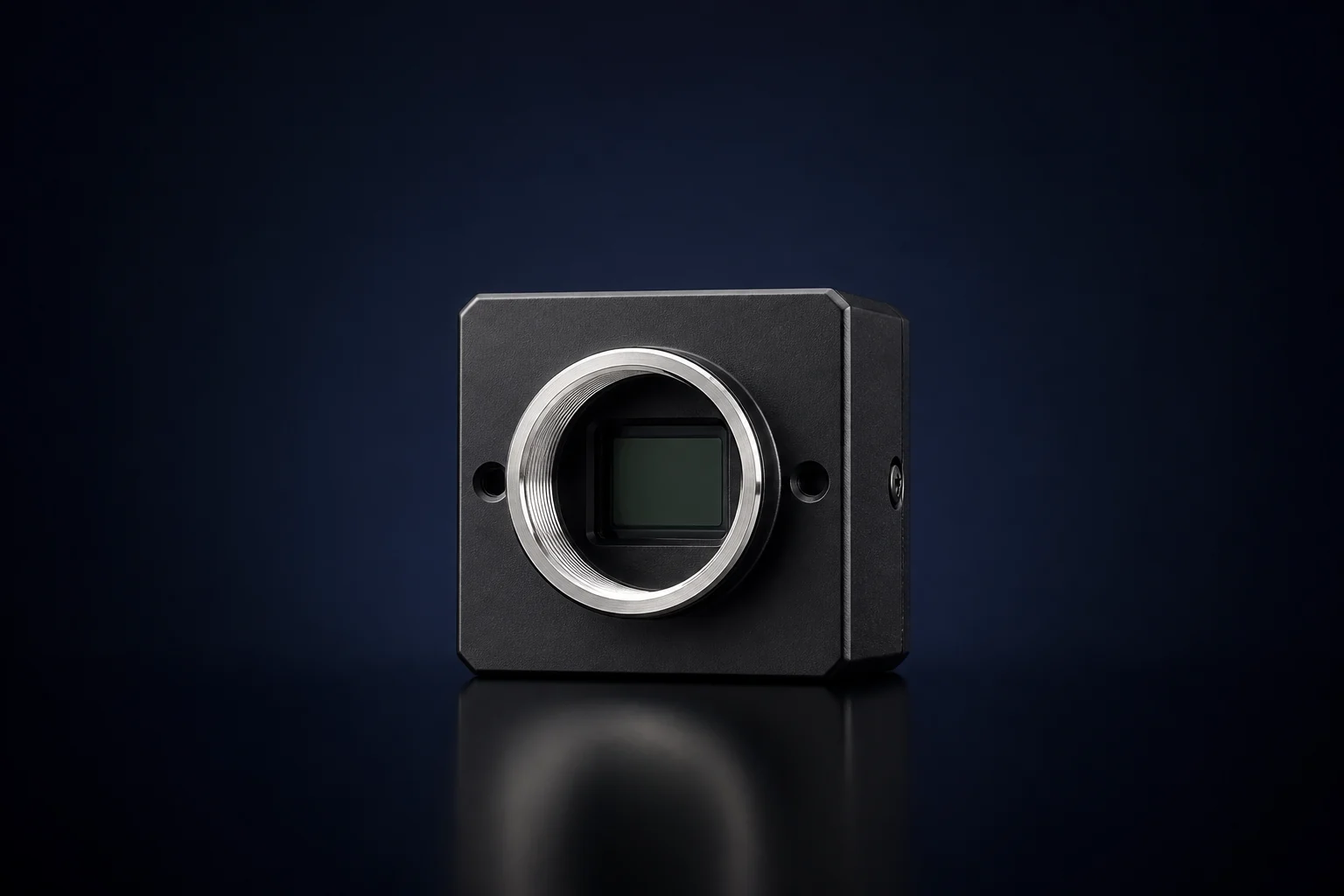

Hikrobot MV-CA032-10GC
MV-CA032-10GC снята с производства; страница сохранена для идентификации установленных устройств и подбора замены. Это цветная матричная камера Hikrobot с сенсором Sony IMX265 (1/1,8″, глобальный затвор), кадром 2048 × 1536, частотой до 37,5 к/с, интерфейсом Gigabit Ethernet. Преемник — MV-CS032-60GC.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Снятие с производства
Модель снята с производства.
Последняя дата закупки у производителя: 30.12.2025.
Замена по данным производителя:
Детальный цветной контроль по сети
Разрешение 2048 × 1536 при цветном изображении выводит MV-CA032-10GC в класс детальной сетевой инспекции. Sony IMX265 формата 1/1,8 дюйма имеет пиксель 3,45 × 3,45 мкм и глобальный затвор; полный кадр передаётся до 37,5 к/с. Динамический диапазон равен 73 дБ, UltraShort начинается с 1 мкс, а Gigabit Ethernet поддерживает PoE.
Камера подходит для проверки цветной маркировки, комплектности сложного узла и поиска заметных дефектов поверхности на движущемся изделии. Оптоизолированный вход принимает запуск, выход синхронизирует внешнюю цепь, двунаправленная линия дополняет I/O. Питание — 12 В DC или PoE. При корпусе 29 × 29 × 42 мм степень IP30 требует защищённой установки.
MV-CA032-10GM сохраняет 2048 × 1536 и 37,5 к/с, но выдаёт монохром. MV-CA050-12GC повышает разрешение до 2448 × 2048 и формат сенсора до 2/3 дюйма, снижая частоту до 24,1 к/с. MV-CA023-10GC быстрее — до 41 к/с — и использует крупный пиксель 5,86 мкм, но кадр ограничен 1920 × 1200. MV-CA032-10GC выбирают для более детальной цветной сетевой инспекции.
Характеристики
| Тип затвора | глобальный |
| Модель сенсора | Sony IMX265 |
| Условный оптический формат сенсора | 1/1,8″ |
| Разрешение сенсора | 2048×1536 пикс. |
| Максимальная частота кадров | 37,5 к/с @ разрешение 2048×1536 пикс. |
| Цветность | цветная |
| Крепление объектива | C-mount |
| Интерфейс передачи данных | GigE (совместим с Fast Ethernet) |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 3,45×3,45 мкм |
| Динамический диапазон | 73 дБ |
| Отношение сигнал/шум | 40 дБ |
| Диапазон выдержки | 1…14 мкс @ режим сверхкороткой экспозиции; 15…10000000 мкс @ стандартный режим экспозиции |
| Автоэкспозиция | выкл., однократно, непрерывно |
| Усиление | 0…20 дБ |
| Форматы пикселя | Mono8, Mono10, Mono12, BayerRG8, BayerRG10, BayerRG10p, BayerRG12, BayerRG12p, YUV422Packed, YUV422_YUYV_Packed, RGB8, BGR8 |
| Биннинг | 1x1, 1x2, 2x1, 1x4, 4x1, 2x2, 2x4, 4x2, 4x4 |
| Прореживание | 1x1, 1x2, 2x1, 2x2 |
| Буфер изображений | 128 МБ |
| Совместимые протоколы | GigE Vision, GenICam |
| Версии протоколов связи | GigE Vision 2.0 |
| Протокол совместимого стороннего ПО | GigE Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | Hirose 6 конт. |
| Напряжение питания | 12 В @ постоянный ток |
| Способ подачи питания | внешний блок питания, PoE |
| Поддержка PoE | да |
| Потребляемая мощность | 3,5 Вт (типичное) @ постоянный ток, напряжение питания 12 В |
| Степень защиты оболочки | IP30 при правильно установленных объективе и кабелях |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…70 °C |
| Влажность | 20…80 % @ без конденсации |
| Габариты | 29×29×42 мм |
| Масса | 68 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Отражение изображения | по горизонтали, по вертикали |
Документы
Подбор и применение
Проверка цветной маркировки с разрешением 2048 × 1536. Контроль комплектности сложных узлов. Поиск цветовых дефектов поверхности по Gigabit Ethernet.
Минимальный комплект: MV-CA032-10GC, объектив C-mount, кабель Gigabit Ethernet и питание 12 В DC либо PoE.
Рядом в линейке: MV-CA032-10GM — Нужна для монохромного кадра 2048 × 1536 при тех же 37,5 к/с; MV-CA050-12GC — Подходит ради разрешения 2448 × 2048 при частоте 24,1 к/с и сенсоре 2/3 дюйма; MV-CA023-10GC — Подходит для кадра 1920 × 1200 и частоты до 41 к/с на сенсоре 1/1,2 дюйма.
Соседние модели серии CA
| Модель | Разрешение | Макс. частота | Интерфейс | Сенсор |
|---|---|---|---|---|
| MV-CA032-10GC | 2048×1536 пикс. | 37,5 к/с | GigE | Sony IMX265 |
| MV-CA023-10UC | 1920×1200 пикс. | 40 к/с | USB 3.0 | Sony® IMX249 |
| MV-CA023-10UM | 1920×1200 пикс. | 41 к/с | USB 3.0 | Sony® IMX249 |
| MV-CA032-10GM | 2048×1536 пикс. | 37,5 к/с | GigE | Sony IMX265 |
| MV-CA050-12UM | 2448×2048 пикс. | 47 к/с | USB 3.0 | Sony® IMX264 |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- GigE
- Кабели IO и питания
- IO Hirose 6-pin
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Какие цветовые дефекты различимы в кадре 2048 × 1536 на практике?
Камера предназначена для цветной маркировки, комплектности и поверхностных признаков, если их размер достаточен при выбранном поле зрения. Разрешение 2048 × 1536 даёт больше отсчётов, чем 1920 × 1200, а глобальный затвор сохраняет форму движущейся детали.
Как PoE сочетается с внешними линиями запуска и ответа на практике?
Данные и питание передаются по Gigabit Ethernet с PoE; также допустим источник 12 В DC. На 6-контактном Hirose доступны один оптоизолированный вход, один оптоизолированный выход и одна двунаправленная линия для синхронизации.
Как работают UltraShort и Standard диапазоны экспозиции IMX265?
UltraShort охватывает от 1 до 14 мкс, Standard — от 15 мкс до 10 секунд. Короткий режим уменьшает смаз при достаточном освещении, длинный позволяет накапливать сигнал в неподвижной сцене. Глобальный затвор одновременно экспонирует все пиксели в обоих режимах.
Чем MV-CA050-12GC отличается по разрешению и частоте на практике?
MV-CA050-12GC даёт 2448 × 2048 до 24,1 к/с на сенсоре 2/3 дюйма. MV-CA032-10GC формирует 2048 × 1536 до 37,5 к/с на формате 1/1,8 дюйма. Старшую модель выбирают ради детализации, эту — когда требуется более высокий темп цветной GigE-съёмки.
Как подобрать C-mount объектив для пикселя 3,45 мкм на практике?
Оптика C-mount должна покрывать сенсор 1/1,8 дюйма и разрешать кадр 2048 × 1536 при пикселе 3,45 мкм. Фокусное расстояние выбирают по полю зрения и рабочей дистанции, а детализацию — по размеру цветового признака.
