Аксессуары Hikrobot
Категория «Аксессуары Hikrobot» объединяет принадлежности для камер, считывателей, контроллеров и 3D-оборудования: кабели, питание, крепёж, оптику, подсветку и защитные элементы. Комплект подбирают по функции принадлежности, разъёмам и точному семейству подключаемого устройства.
Кабели, питание, крепёж и оптика для камер и считывателей Hikrobot. Артикулы сгруппированы в семейства по типу и назначению.
| Семейство | Класс | Разъёмы | Длины | Для серий |
|---|---|---|---|---|
| Кабели данных ридеров ID (MV-IDA-PE)42 арт. | Кабели данных | M12 17 конт. → USB unspecified 2.0 + …СвернутьM12 17 конт. → USB unspecified 2.0 + DB9 + terminal block / M12 17 конт. → USB unspecified 2.0 + DC unspecified / M12 17 конт. → RJ45 + DB9 + terminal block 8 конт. / M12 17 конт. → RJ45 + DB9 + terminal block / M12 17 конт. → USB unspecified 2.0 + DB9 + terminal block 8 конт. / DB15 → USB unspecified 2.0 / DB15 → DB9 + USB unspecified + open leads / DB15 → USB unspecified 2.0 + DB9 + terminal block 6 конт. / DB15 → RJ45 + USB unspecified 2.0 + DB9 + terminal block 6 конт. / DB15 → DB9 + RJ45 + open leads / DB15 → RJ45 + DB9 + terminal block 6 конт. / DB15 → terminal block + DB9 + RJ45 / USB-A → USB-B / terminal block 10 конт. → open leads | 2–15 м | ID2000M-RJ45, ID2000M-USB, ID2000XM-RJ45, ID2000XM-USB |

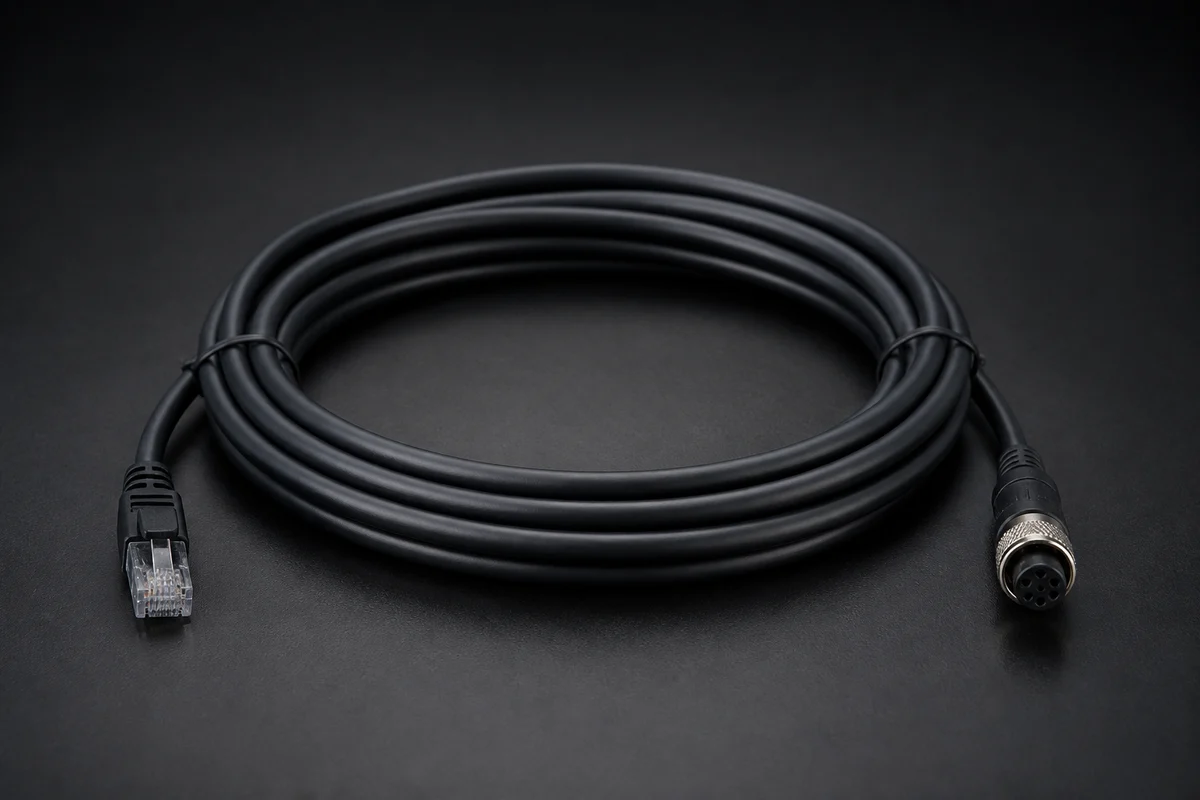

| Кабели Ethernet ридеров ID — M12 8-pin (MV-IDA-E)12 арт. | Кабели данных | M12 8 конт. → RJ45 / RJ451 | 3–30 м | ID3000RM, ID3000XM, ID5000M, ID5000X |
| Кабели смарт-камер SC — M12 17-pin (MV-SCA)15 арт. | Кабели данных | M12 17 конт. → open leads + WTW / M12 …СвернутьM12 17 конт. → open leads + WTW / M12 17 конт. → open leads / M12 17 конт. → open leads 15 конт. + WTW 3 конт. / M12 17 конт. → open leads + RJ45 / 17 конт. → open leads + RJ45 | 0,3–15 м | SC2000E, SC3000, SC6000, SC6500 |
| Панели подсветки смарт-камер SC (lamp panel)26 арт. | Подсветка | — | — | ID2000XM, ID3000XM, ID3000XM liquid lens, ID3000XM mechanical focusing |
| Сменные M12-объективы смарт-камер и ридеров (BHP, BHYB)9 арт. | Оптика | Крепление: M12 / M10 | — | ID3013PM, ID3050PM, SC2000E, SC3000X |

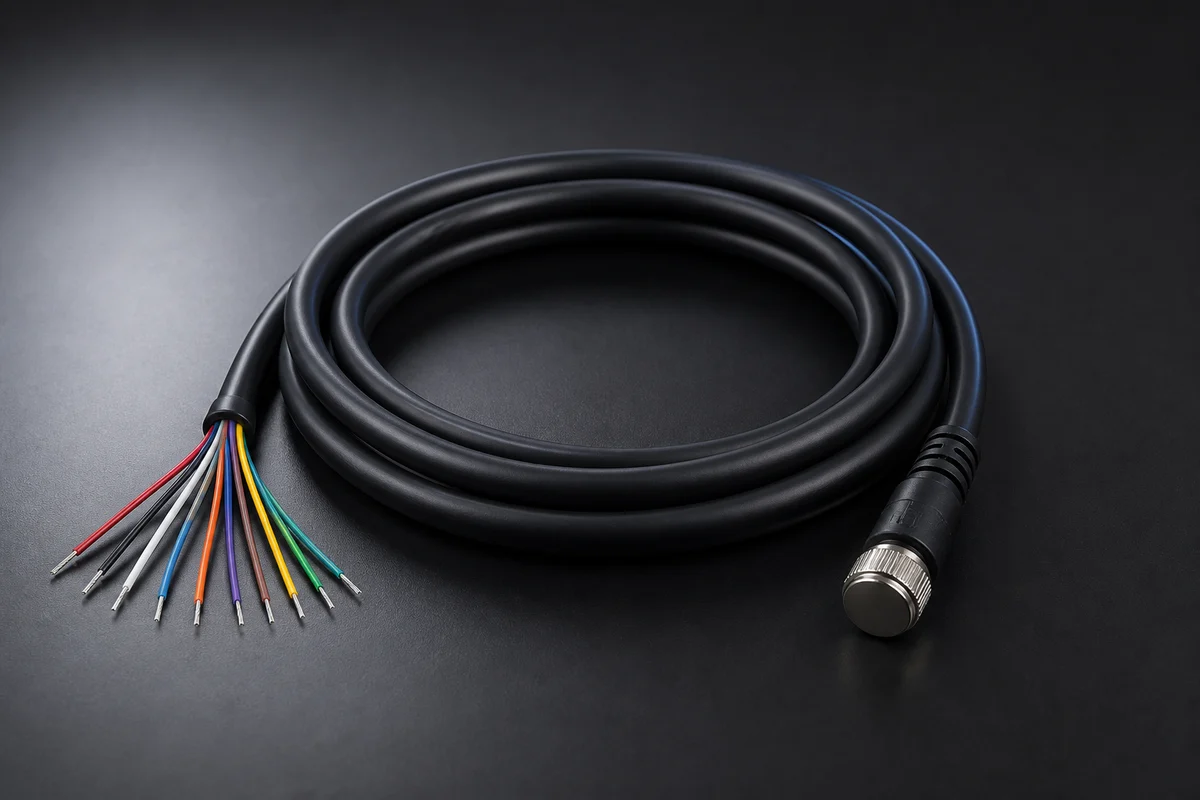

| Кабели питания и IO ридеров ID — M12 12-pin (MV-IDA-P)17 арт. | Кабели IO и питания | M12 12 конт. → open leads / M12 12 конт. → DB9 + open leads / M12 12 конт. → open leads + RJ451 | 1–30 м | ID3000RM, ID3000XM, ID5000M, ID5000X |

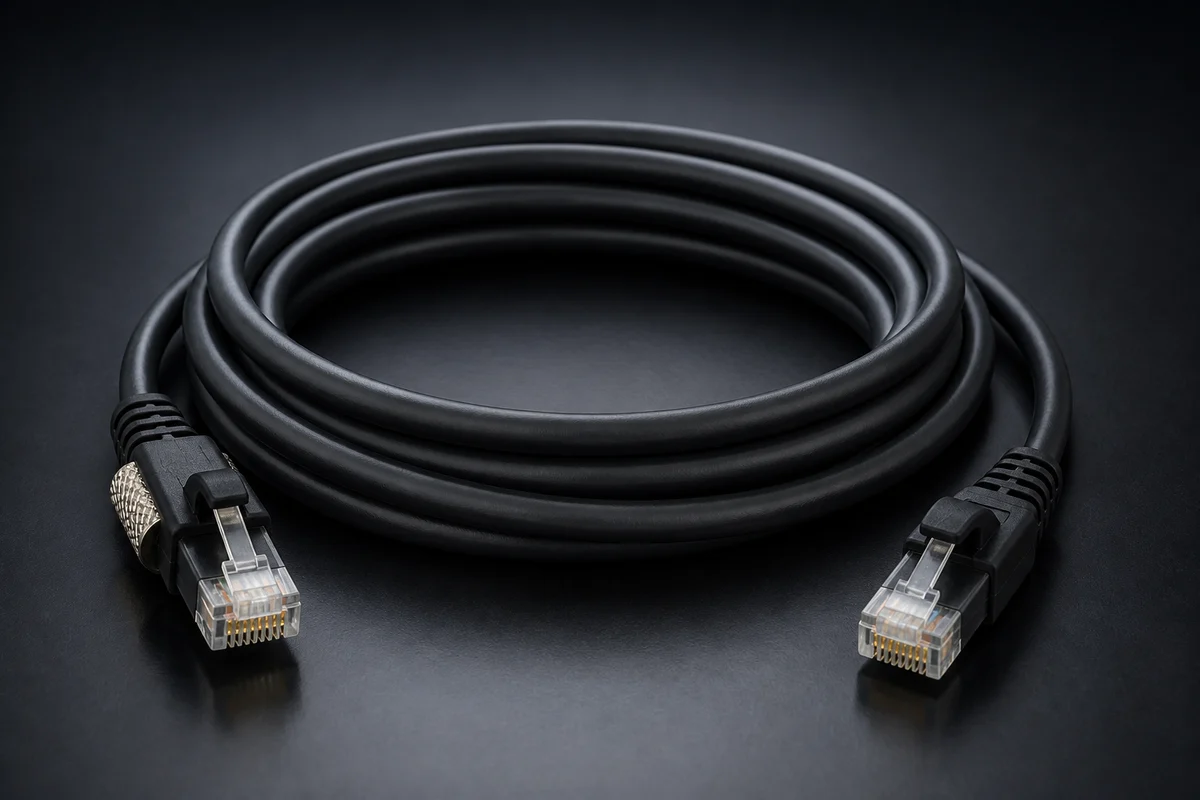

| Кабели GigE для камер машинного зрения (MV-ACG)25 арт. | Кабели данных | RJ45 → RJ45 | 1–60 м | ID7000, SC1000, SC2000A, SC2000E |
| Кабели USB 3.0 для камер (MV-ACU3)25 арт. | Кабели данных | USB Micro-B → USB-A / USB-A → USB-A | 0,5–20 м | — |

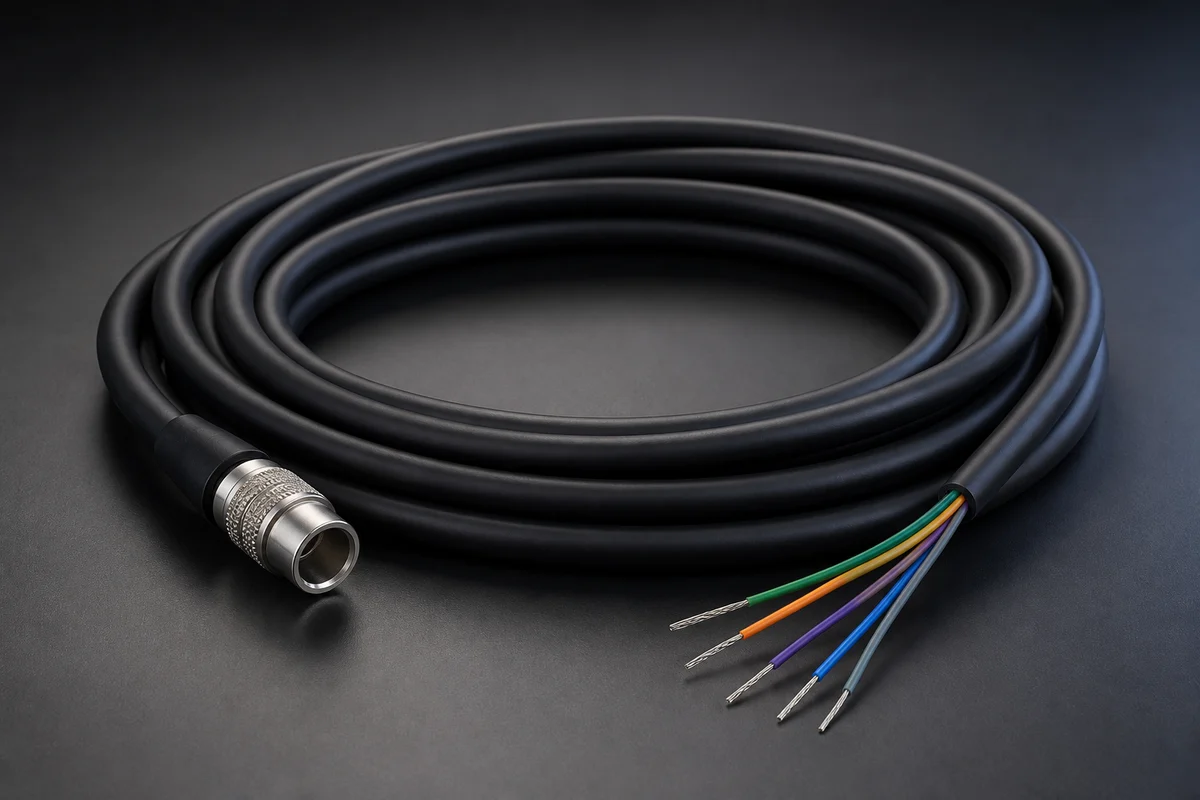

| IO-кабели Hirose 6-pin для камер (MV-ACP-H6p)25 арт. | Кабели IO и питания | P7 6 конт. → open leads | 1–60 м | — |

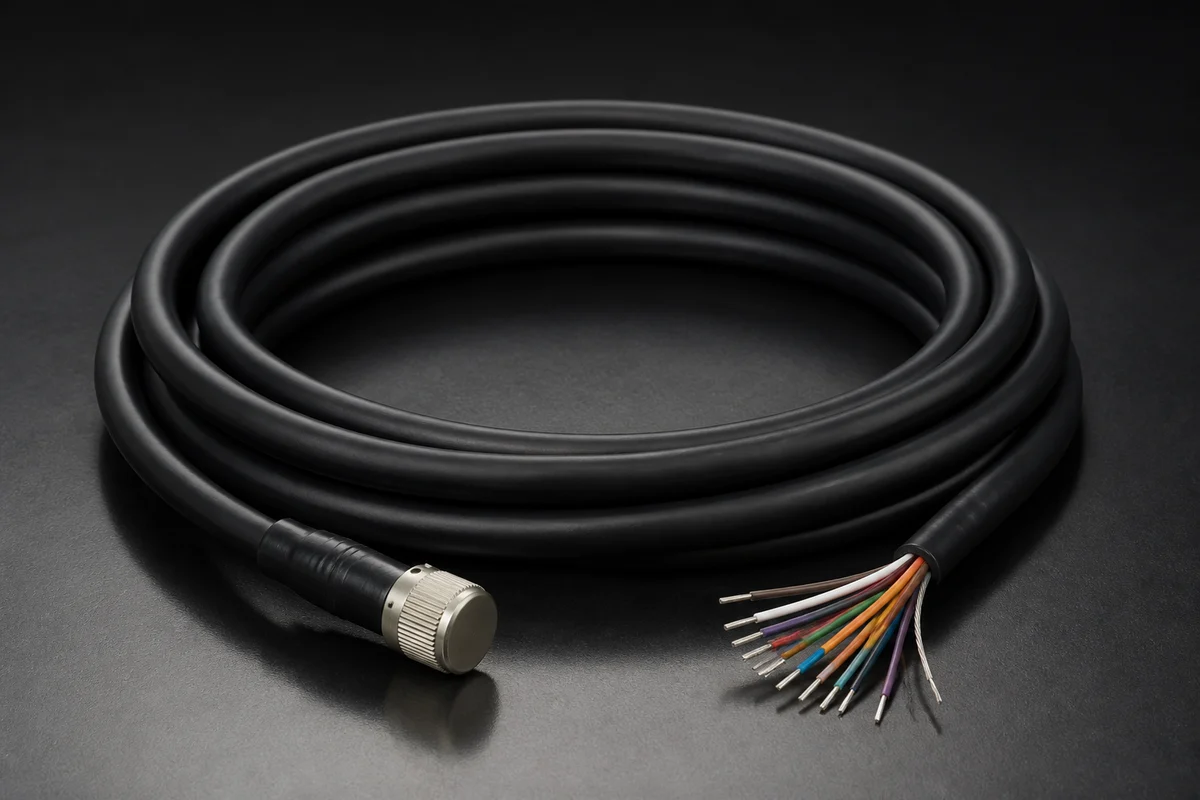

| IO-кабели 12-pin для камер (MV-ACP-H12p)11 арт. | Кабели IO и питания | P10 12 конт. → open leads / Hirose HR10 12 конт. → open leads1 | 3–20 м | — |

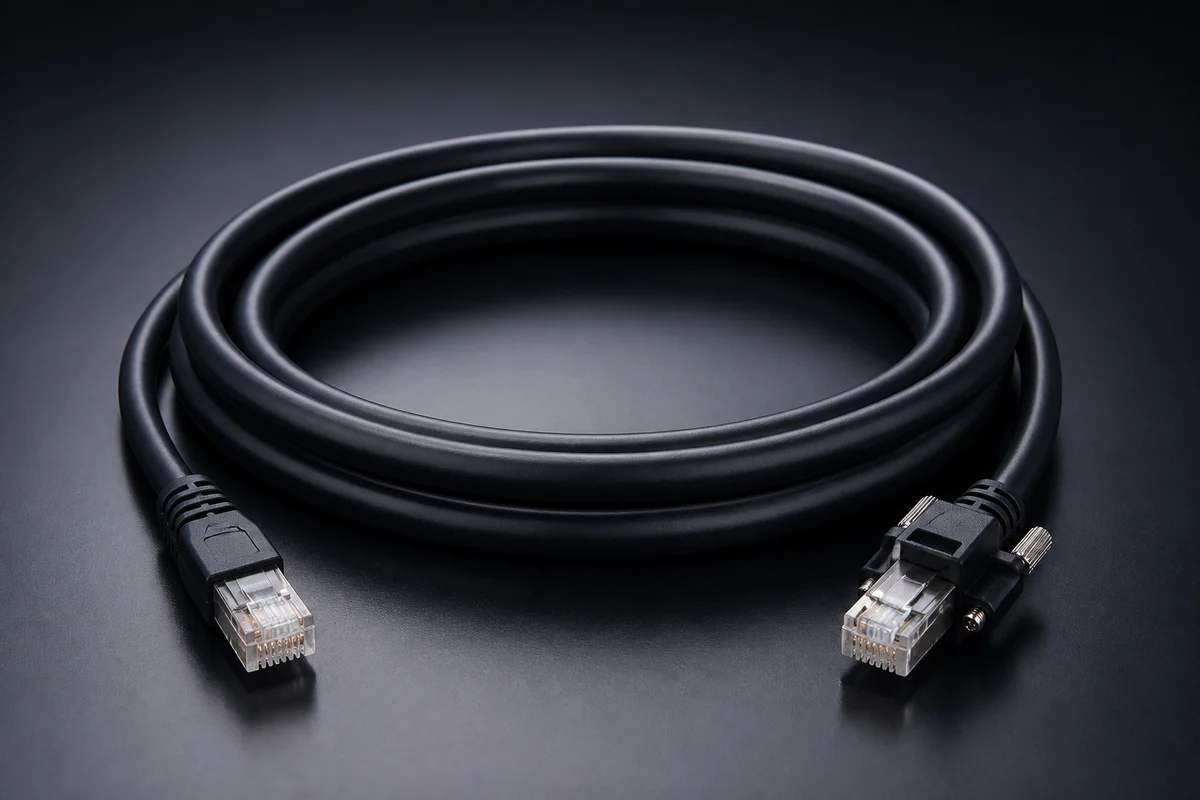

| Кабели и модули 10GigE (MV-AC10G): медь, оптика, SFP+31 арт. | Кабели данных | LC → LC / RJ45 → RJ45 / LC / MPO → MPO | 3–50 м | — |
| Кабели CoaXPress CXP-6 и CXP-12 (MV-ACXP)36 арт. | Кабели данных | HD-BNC → HD-BNC / CoaXPress DIN 1.0/2.3 …СвернутьHD-BNC → HD-BNC / CoaXPress DIN 1.0/2.3 → BNC / CoaXPress DIN 1.0/2.3 → CoaXPress DIN 1.0/2.3 / DIN unspecified → HD-BNC / CoaXPress DIN 1.0/2.3 → HD-BNC | 1,5–15 м | — |
| Кабели Camera Link, включая оптические AOC (MV-ACCL)24 арт. | Кабели данных | Camera Link SDR → Camera Link SDR / …СвернутьCamera Link SDR → Camera Link SDR / Camera Link MDR 26 конт. → Camera Link MDR 26 конт. / Camera Link SDR 26 конт. → Camera Link MDR 26 конт. / Camera Link SDR 26 конт. → Camera Link SDR 26 конт. / Camera Link SDR 26 конт. → Camera Link MDR 26 конт. + USB-A 3.0 / Camera Link SDR 26 конт. → Camera Link SDR 26 конт. + USB-A 3.0 | 3–20 м | — |

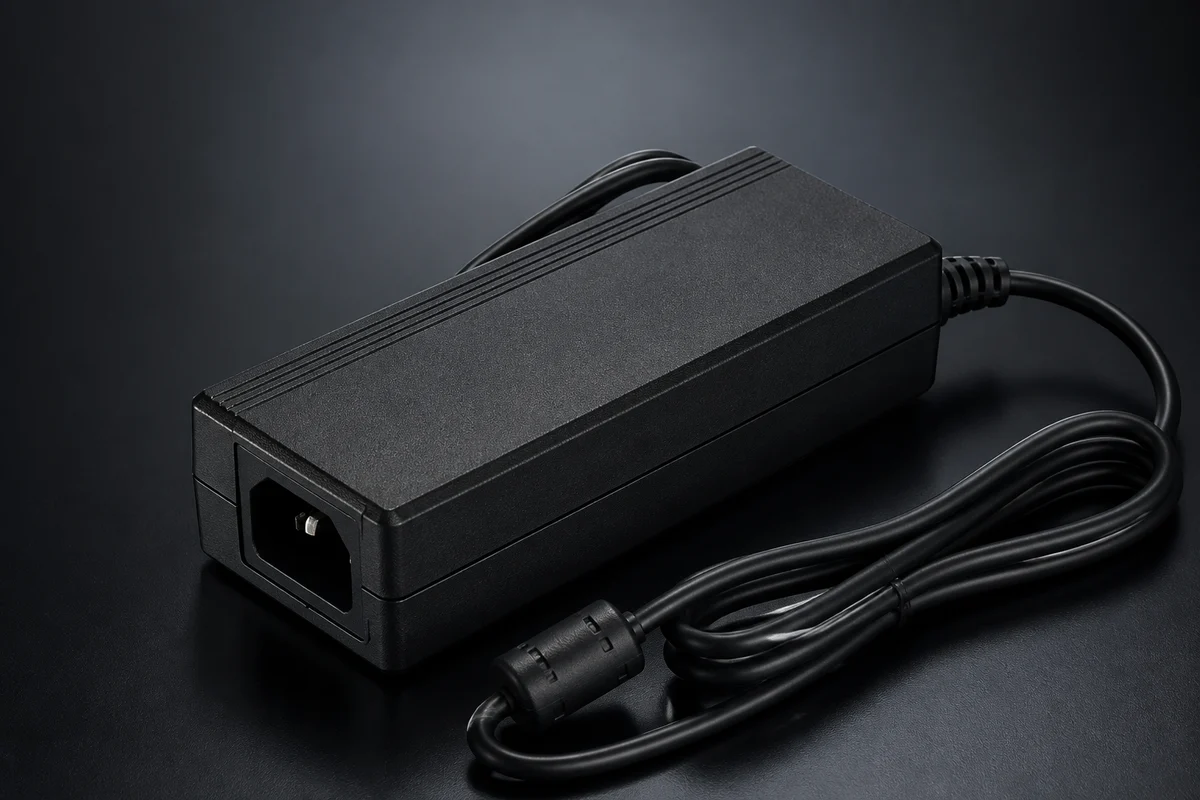

| Питание камер и ридеров Hikrobot: адаптеры и блоки питания17 арт. | Питание | IEC C14 + open leads 2 конт. / AC plug …СвернутьIEC C14 + open leads 2 конт. / AC plug 2 конт. + open leads 2 конт. / DC barrel / AC plug 2 конт. + DC barrel / terminal block / open leads 2 конт. + IEC C14 / terminal block → terminal block | 0,8–1,5 м | ID2000EM, ID2000M, ID3000PM, ID3000XM |
| IO-box для ридеров ID (MV-IDA-IO-33)3 арт. | IO-модули | — | — | ID2000M, ID2000M-RJ45, ID2013EM-RJ45, ID3000PM |
| Крышки и светофильтры объективов ридеров ID и смарт-камер SC47 арт. | Защита | — | — | ID2000M-T, ID2000XM, ID3000RM, ID3000XM |
| Кронштейны и крепёж ридеров ID и IDH13 арт. | Крепёж | — | — | ID2000M, ID2000XM, ID2013EM, ID2016M-16S/25S |
| Кронштейны и крепёж камер и смарт-камер6 арт. | Крепёж | — | — | SC3000X, SC3000X-S, SC5000X C-mount, SC6000 |
| Кабели и зарядные базы ручных сканеров IDH52 арт. | Кабели данных | RJ45 → RJ45 + DB9 + USB unspecified 2.0 …СвернутьRJ45 → RJ45 + DB9 + USB unspecified 2.0 / RJ45 → USB unspecified 2.0 + DC unspecified / RJ45 → DB9 / RJ45 → RJ45 + DB9 / RJ45 → DB9 + DC barrel / RJ45 → USB unspecified 2.0 / RJ45 → DB9 + USB unspecified 2.0 / USB unspecified 2.0 → USB-B / RJ45 → USB unspecified 2.0 + DB9 / 10P10C → RJ45 + DB9 / RJ45 → DB9 + RJ45 / RJ45 → RJ45 / 10P10C → DB9 + RJ45 / USB-B 2.0 + USB-A 2.0 | 2–15 м | ID3000B LAN, ID3000B USB, ID7000B LAN, ID7000B USB |
| Подсветка и вспышки смарт-камер и ридеров (flash light)49 арт. | Подсветка | — | 10 м | ID2000XM Liquid Lens, ID3000RM, ID3013PM, ID3013PM-8 |
| IO-кабели для board-level камер CB6 арт. | Кабели IO и питания | DF50 → open leads / DP254 → open leads / open leads → open leads1 | 0,15–2 м | — |
| Аксессуары контроллеров VC: кабели, крепёж, терминалы54 арт. | Прочее | DB9 → terminal block / AC plug 3 конт. …СвернутьDB9 → terminal block / AC plug 3 конт. → IEC C13 / AC plug 2 конт. → IEC C13 / terminal block → open leads / terminal block / IEC C14 + open leads 2 конт. / AC plug → open leads 2 конт. | 0,06–3 м | VC/VT, VC2000, VC3000H, VC3000X |
| Аксессуары 3D-профилометров: кабели и калибровочные блоки77 арт. | Прочее | M12 8 конт. → RJ45 / M12 12 конт. / AC plug 2 конт. → IEC C13 | 0,8–50 м | DP series Laser Profiler, DL series …СвернутьDP series Laser Profiler, DL series Line Laser 3D Camera, DB series RGB-D Smart 3D Camera, MV-RS Galvanometer Laser 3D Camera |
| Прочие кабели и переходники ридеров ID22 арт. | Кабели данных | DB15 → terminal block + DB9 + RJ45 + …СвернутьDB15 → terminal block + DB9 + RJ45 + USB-A / DB15 → terminal block + DB9 + RJ45 / 10P10C → open leads + DB9 / 17 конт. → open leads / 10P10C → open leads + DB9 + USB-A / 10P10C → open leads + USB-A / USB-A 2.0 → M12 17 конт. / M12 17 конт. → open leads + DB9 + RJ45 / 17 конт. → open leads + RJ45 / terminal block → DC unspecified + open leads / DC unspecified → terminal block / RJ45 → RJ45 / terminal block → open leads / DC unspecified → open leads / USB Type-C → USB-A + HDMI / terminal block 2 конт. | 0,3–10 м | ID2000M-USB, ID2000XM, ID2004-06S-RBN/WBN, ID2013EM |
| Триггерные и переходные IO-кабели (MiniDP, DB9/DB15, M14, TJC8)22 арт. | Кабели IO и питания | ST1210/S2 / M14 2 конт. → terminal …СвернутьST1210/S2 / M14 2 конт. → terminal block 2 конт. / header 9 конт. / 9 конт. → DB9 / DB15 → open leads / DB9 → open leads / Mini DisplayPort → open leads | 0,3–20 м | — |
| Кабели Ethernet M12 X-code → RJ45 для камер CT PRO и MAX36 арт. | Кабели данных | M12 8 конт. → RJ45 | 1–30 м | CT PRO, CT MAX |
| Кабели питания и ввода-вывода M8 A-code для камер CT37 арт. | Кабели IO и питания | M8 8 конт. → open leads / M8 8 конт. → …СвернутьM8 8 конт. → open leads / M8 8 конт. → open leads 8 конт. / M12 8 конт. → SM 3 конт. + PicoBlade 4 конт. | 0,19–30 м | CT BASE, CT PRO, CT MAX |
| Кабели USB Type-C с винтовой фиксацией для камер CT5 арт. | Кабели данных | USB Type-C → USB-A | 0,5–5 м | CT BASE, CT PRO, CT MAX |
| Защитные крышки объектива IP67 для камер CT PRO и MAX8 арт. | Защита | — | — | CT PRO, CT MAX |
| Зеркала и триггерные датчики для считывателей ID10 арт. | Прочее | — | — | ID6000, ID7000 |
Что входит в раздел и как выбрать семейство
Раздел объединяет принадлежности для камер, смарт-камер, считывателей ID и IDH, контроллеров VC и 3D-профилометров. В него входят кабели данных, линии питания и ввода-вывода, блоки питания, крепления, оптика, подсветка, защитные элементы, IO-модули и калибровочные блоки. Поэтому выбор начинают не с отдельного артикула, а с функции принадлежности и семейства подключаемого оборудования.
Для передачи данных предусмотрены отдельные семейства GigE, USB 3.0, 10GigE, CoaXPress и Camera Link, а у считывателей ID и камер CT есть собственные варианты Ethernet и USB. Кабели питания и дискретных сигналов также разделены по разъёмам: M12 12-pin для ID, M12 17-pin для SC, Hirose 6-pin и 12-pin для камер, M8 A-code для CT. Такое деление исключает подбор только по внешне похожему корпусу соединителя.
Механическая и оптическая часть включает сменные M12-объективы, крышки и светофильтры для ID и SC, защитные крышки IP67 для CT PRO и MAX, кронштейны камер и считывателей. Свет формируют панели SC и отдельные вспышки, а для ручных сканеров IDH выделены кабели и зарядные базы. Контроллеры VC и 3D-профилометры вынесены в самостоятельные группы принадлежностей со своими кабелями, крепежом, терминалами и калибровочными блоками.
До выбора позиции фиксируют тип устройства, назначение линии, оба разъёма и требуемое исполнение. Для камеры отдельно различают канал данных, питание и IO; для ридера — Ethernet, питание с дискретными сигналами, подсветку и дополнительные переходники. Если соединение относится к CT PRO или MAX, IDH, SC либо board-level CB, используют соответствующую группу, поскольку общая категория содержит принадлежности с разными механическими и электрическими интерфейсами.
Вопросы и ответы
С какого признака начинать поиск принадлежности для камеры или считывателя?
Сначала определите семейство оборудования и функцию подключения: данные, питание, IO, свет, оптика, защита или крепёж. Затем сверяйте тип разъёма и исполнение внутри профильной группы, например USB 3.0 для камер или M12 12-pin для ридеров ID.
Почему кабели данных и линии питания с IO разнесены по разным группам?
Они решают разные задачи и используют разные соединители. К данным относятся GigE, USB 3.0, 10GigE, CoaXPress и Camera Link, а питание и дискретные сигналы представлены семействами M12 12-pin, M12 17-pin, Hirose 6-pin, M8 A-code и другими вариантами.
Какие отдельные группы предусмотрены для камер семейства CT PRO и MAX?
Для CT выделены Ethernet-кабели M12 X-code — RJ45, кабели питания и ввода-вывода M8 A-code, USB Type-C с винтовой фиксацией и защитные крышки объектива IP67. Подбор ведут по функции и разъёму конкретной камеры.
Чем можно комплектовать считыватели ID помимо кабелей передачи данных?
Для ID предусмотрены линии питания и IO M12 12-pin, IO-box, крышки и светофильтры объективов, кронштейны, подсветка и вспышки, а также зеркала и триггерные датчики. Нестандартные соединения вынесены в группу переходников и прочих кабелей.
Какие принадлежности относятся к оптической и механической части системы?
К оптической части относятся сменные M12-объективы, панели и дополнительные источники света, крышки и светофильтры. Механическую установку закрывают кронштейны камер, смарт-камер, считывателей ID и IDH, а для 3D-профилометров указаны калибровочные блоки.
