Матричная камера · CB004 series

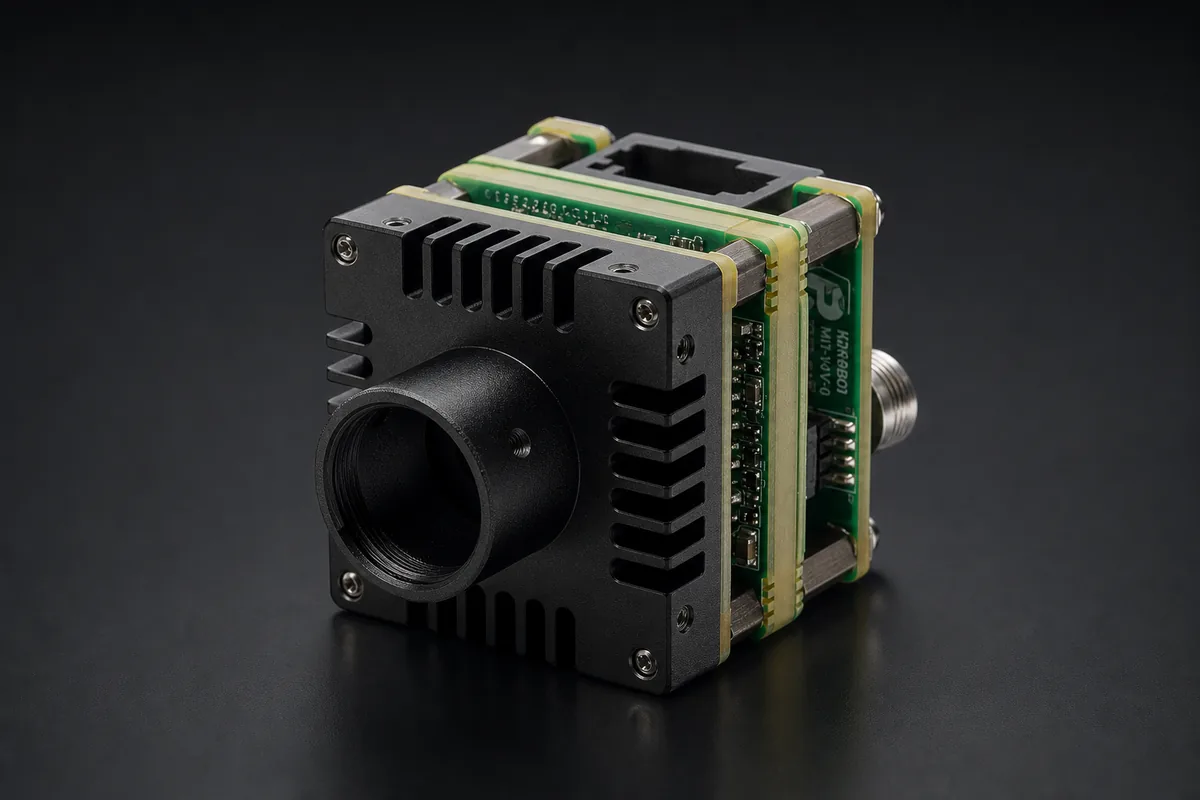

Hikrobot MV-CB004-10GC-S
Цветная бескорпусная матричная камера Hikrobot MV-CB004-10GC-S с сенсором Sony IMX297 (1/2,9″, глобальный затвор), кадром 720 × 540, частотой до 125,2 к/с, интерфейсом Gigabit Ethernet, креплением M12. Бескорпусное цветное исполнение разделяет объекты по визуальным признакам и фиксирует движение без построчного искажения.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Быстрая цветовая проверка во встраиваемом узле
Sony IMX297 с крупным пикселем 6,9 мкм отдаёт цветной кадр 720 × 540 при 125,2 к/с. Глобальный затвор MV-CB004-10GC-S сохраняет форму быстро перемещающегося объекта, а невысокое разрешение уменьшает объём каждого изображения. Камера предназначена для признаков, которые занимают заметную часть кадра: цветовой метки, общего положения, наличия компонента или разделения изделий по окраске.
Корпус 29 × 29 × 30,2 мм и масса 45 г позволяют встроить камеру в ограниченный объём механизма. Для оптики доступны C-mount и M12-mount, поэтому можно выбирать между стандартной сменной и компактной резьбовой посадкой. Данные передаются по Gigabit Ethernet с совместимостью Fast Ethernet; питание подаётся в диапазоне 9–24 В DC либо по PoE, типичное потребление равно 2,6 Вт.
MV-CB004-10GM-S полностью совпадает по сенсору, разрешению и частоте, но формирует монохромный кадр для яркостных признаков. MV-CA013-20GM увеличивает разрешение до 1280 × 1024 и работает при 90 к/с в корпусе глубиной 42 мм только с C-mount. Цветная MV-CB016-10UC-C V4.0 даёт 1440 × 1080 и 165,4 к/с по USB 3.0, если вычислитель расположен рядом и требуется больше деталей.
Характеристики
| Тип затвора | глобальный |
| Условный оптический формат сенсора | 1/2,9″ |
| Разрешение сенсора | 720×540 пикс. |
| Максимальная частота кадров | 125,2 к/с @ разрешение 720×540 пикс. |
| Цветность | цветная |
| Крепление объектива | M12 |
| Интерфейс передачи данных | GigE (совместим с Fast Ethernet) |
| Габариты | 29×29×30,2 мм |
| Технология сенсора | CMOS |
| Модель сенсора | Sony® IMX297 |
| Размер пикселя по осям | 6,9×6,9 мкм |
| Динамический диапазон | 74 дБ |
| Отношение сигнал/шум | 41 дБ |
| Диапазон выдержки | 1…14 мкс @ режим сверхкороткой экспозиции; 15…10000000 мкс @ стандартный режим экспозиции |
| Автоэкспозиция | выкл., однократно, непрерывно |
| Усиление | 0…24 дБ |
| Форматы пикселя | Mono8, Mono10, Mono12, BayerRG8, BayerRG10, BayerRG10p, BayerRG12, BayerRG12p, YUV422Packed, YUV422_YUYV_Packed, RGB8, BGR8 |
| Биннинг | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Прореживание | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Совместимые протоколы | GigE Vision, GenICam |
| Версии протоколов связи | GigE Vision 2.0 |
| Протокол совместимого стороннего ПО | GigE Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows XP (32/64 бит), Windows 7 (32/64 бит), Windows 10 (32/64 бит), Linux (32/64 бит), macOS (64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, без гальванической развязки, линия 0; 1 выход, без гальванической развязки, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Напряжение питания | 9…24 В |
| Способ подачи питания | внешний блок питания, PoE |
| Поддержка PoE | да |
| Потребляемая мощность | 2,6 Вт (типичное) @ постоянный ток, напряжение питания 12 В |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…70 °C |
| Влажность | 20…80 % @ без конденсации |
| Масса | 45 г (примерно) |
| Сертификация | CE, FCC, RoHS, KC |
| Отражение изображения | по горизонтали, по вертикали |
| Порты, количество и назначение | GigE (передача данных) |
Документы
Подбор и применение
Цветовая сортировка крупных признаков при 125,2 к/с. Контроль наличия компонентов кадром 720 × 540. Отслеживание положения глобальным затвором.
Минимальный комплект: MV-CB004-10GC-S + объектив C-mount или M12-mount под сенсор 1/2,9″ + кабель Gigabit Ethernet + питание PoE либо 9–24 В DC.
Рядом в линейке: MV-CB004-10GM-S — Выбирайте для монохромного анализа при тех же 720 × 540 и 125,2 к/с; MV-CA013-20GM — Подходит для сетевого кадра 1280 × 1024 при частоте 90 к/с; MV-CB016-10UC-C V4.0 — Берите для цветного изображения 1440 × 1080 и 165,4 к/с по USB 3.0.
Соседние модели серии CB004
| Модель | Разрешение | Макс. частота | Интерфейс | Сенсор |
|---|---|---|---|---|
| MV-CB004-10GC-S | 720×540 пикс. | 125,2 к/с | GigE | Sony® IMX297 |
| MV-CB004-10GM-S | 720×540 пикс. | 125,2 к/с | GigE | Sony® IMX297 |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- GigE
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Для каких цветовых признаков достаточно изображения 720 × 540?
Такой кадр подходит, когда метка, компонент или зона окраски занимает заметное число пикселей: для проверки наличия, ориентации и грубого разделения по цвету. Для мелкой печати разумнее соседняя камера с большим разрешением.
Когда выбрать C-mount, а когда M12-mount для этой цветной камеры?
C-mount уместен при необходимости сменной оптики и более широкого выбора фокусных расстояний. M12-mount сокращает габарит оптического узла; оба варианта должны покрывать сенсор 1/2,9″ и разрешение 720 × 540.
Можно ли объединить Gigabit Ethernet и питание в одной линии?
Да, MV-CB004-10GC-S поддерживает PoE. При отдельной подаче используются 9–24 В DC; типичное потребление равно 2,6 Вт. Интерфейс Gigabit Ethernet также совместим с Fast Ethernet.
Что даёт глобальный затвор при максимальных 125,2 к/с на линии?
Глобальная экспозиция исключает построчный геометрический перекос, а частота 125,2 к/с позволяет часто наблюдать быстрое событие. Сохранение резкости дополнительно зависит от выбранной выдержки и уровня освещения.
Каковы температурные условия для компактной сетевой камеры в работе?
Рабочий диапазон составляет 0…50 °C, хранение допускается от −30 до 70 °C, относительная влажность — 20–80% RH. Масса 45 г и размеры 29 × 29 × 30,2 мм относятся к компактному корпусному исполнению.
