Матричная камера · CE series

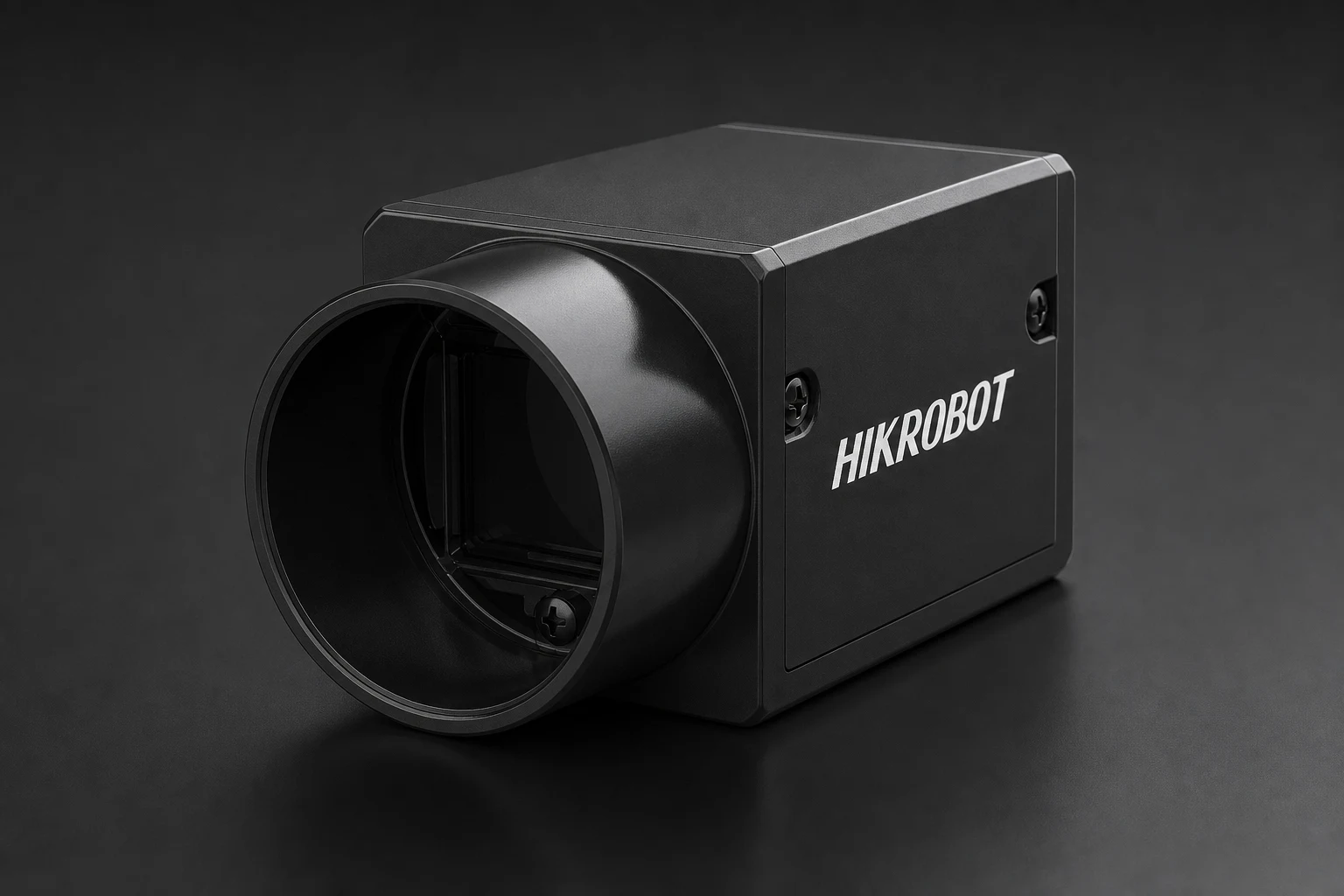

Hikrobot MV-CE120-10GC
Матричная камера Hikrobot MV-CE120-10GC с сенсором Sony IMX226 (1/1,7″), кадром 4024 × 3036, частотой до 9,6 к/с, интерфейсом Gigabit Ethernet, креплением C-mount. Камера сочетает детализацию с умеренным темпом в задачах контроля формы, положения и деталей изображения.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Сетевой контроль с кадром 4024 × 3036
Sony IMX226 формата 1/1.7″ формирует у MV-CE120-10GC кадр 4024 × 3036. CMOS-сенсор с rolling shutter и частотой до 9,6 к/с рассчитан на детальные неподвижные сцены и пошаговые процессы, а не на скоростную фиксацию. Gigabit Ethernet допускает передачу до 100 м, совместим с Fast Ethernet и поддерживает работу камеры через GenICam.
Камеру можно ставить на контроль геометрии, печатных элементов и мелких частей сборки, когда объект на момент кадра зафиксирован. Буфер 128 МБ создаёт внутренний запас изображений. Питание подаётся от 12 В DC или по PoE, поэтому сеть может одновременно служить линией данных и питания. Корпус 29 × 29 × 42 мм, масса 68 г и C-mount упрощают компоновку детального поста.
MV-CE100-30GC передаёт по такой же трассе до 100 м, но ограничен 3840 × 2748 и 7 к/с; его выбирают, если этого разрешения достаточно. Цветная MV-CE120-10UC V2.0 использует USB3.0, выдаёт 4000 × 3036 до 31,9 к/с и подходит для цветовых критериев возле вычислителя. MV-CE120-10UM V2.0 предлагает те же USB3.0, 4000 × 3036 и 31,9 к/с в монохромном исполнении.
Характеристики
| Тип затвора | скользящий |
| Модель сенсора | Sony® IMX226 |
| Условный оптический формат сенсора | 1/1,7″ |
| Разрешение сенсора | 4024×3036 пикс. |
| Максимальная частота кадров | 9,6 к/с @ разрешение 4024×3036 пикс. |
| Цветность | цветная |
| Крепление объектива | C-mount |
| Интерфейс передачи данных | GigE (совместим с Fast Ethernet) |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 1,85×1,85 мкм |
| Динамический диапазон | 70,5 дБ |
| Отношение сигнал/шум | 40,5 дБ |
| Диапазон выдержки | 34…2000000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно, глобальный сброс |
| Усиление | 0…20 дБ |
| Форматы пикселя | Mono8, Mono10, Mono12, BayerGB8, BayerGB10, BayerGB10p, BayerGB12, BayerGB12p, YUV422Packed, YUV422_YUYV_Packed, RGB8, BGR8 |
| Биннинг | 1x1, 2x2, 4x4 |
| Прореживание | нет |
| Буфер изображений | 128 МБ |
| Совместимые протоколы | GigE Vision, GenICam |
| Версии протоколов связи | GigE Vision 2.0 |
| Протокол совместимого стороннего ПО | GigE Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | Hirose 6 конт. |
| Напряжение питания | 12 В |
| Способ подачи питания | внешний блок питания, PoE |
| Поддержка PoE | да |
| Потребляемая мощность | 3 Вт (типичное) @ постоянный ток, напряжение питания 12 В |
| Степень защиты оболочки | IP30 при правильно установленных объективе и кабелях |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…70 °C |
| Влажность | 20…80 % @ без конденсации |
| Габариты | 29×29×42 мм |
| Масса | 68 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Дальность передачи | 100 м (максимум) |
| Отражение изображения | по горизонтали, по вертикали |
Документы
Подбор и применение
Контроль мелких элементов в кадре 4024 × 3036. Передача изображений по сетевой трассе до 100 м. Инспекция неподвижных деталей с rolling shutter.
Минимальный комплект включает камеру, объектив C-mount, кабель Gigabit Ethernet и источник 12 В DC либо питание PoE.
Рядом в линейке: MV-CE100-30GC — Подходит при достаточном кадре 3840 × 2748 и частоте 7 к/с по Gigabit Ethernet; MV-CE120-10UC V2.0 — Выбирают для цветных 4000 × 3036 при 31,9 к/с через USB3.0; MV-CE120-10UM V2.0 — Предпочтительна для монохромных 4000 × 3036 при 31,9 к/с через USB3.0.
Соседние модели серии CE
| Модель | Разрешение | Макс. частота | Интерфейс | Сенсор |
|---|---|---|---|---|
| MV-CE120-10GC | 4024×3036 пикс. | 9,6 к/с | GigE | Sony® IMX226 |
| MV-CE060-10UM | 3072×2048 пикс. | 42,7 к/с | USB 3.0 | Sony® IMX178 |
| MV-CE100-30GC | 3840×2748 пикс. | 7 к/с | GigE | MT9J003 |
| MV-CE120-10GM | 4024×3036 пикс. | 9,6 к/с | GigE | Sony® IMX226 |
| MV-CE200-10GM | 5472×3648 пикс. | 5,9 к/с | GigE | Sony® IMX183 |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- GigE
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Какие контрольные сцены соответствуют сочетанию 4024 × 3036 и 9,6 к/с?
Разрешение 4024 × 3036 сохраняет мелкие детали в широком кадре, а частота 9,6 к/с задаёт умеренный темп обновления. Rolling shutter согласуется с неподвижным объектом или пошаговым процессом, поэтому модель используют для детального контроля в фиксированной позиции.
Как далеко можно отнести MV-CE120-10GC от вычислительного узла?
Для интерфейса Gigabit Ethernet указана дальность передачи до 100 м. Он совместим с Fast Ethernet, а камера поддерживает GigE Vision V2.0 и GenICam. При расчёте тракта сетевую пропускную способность соотносят с кадром 4024 × 3036 и частотой 9,6 к/с.
Какие варианты питания доступны для сетевой установки этой камеры?
Камера принимает 12 В DC и поддерживает PoE. При PoE одна линия Gigabit Ethernet передаёт изображение и питание; при раздельной разводке используется отдельный источник 12 В DC. Потребление для этого исполнения указано как 3,0 Вт при 12 В DC.
Как учесть формат сенсора 1/1.7″ при подборе объектива C-mount для камеры?
Круг изображения объектива должен перекрывать формат 1/1.7″, а его детализацию сопоставляют с матрицей 4024 × 3036. Крепление камеры — C-mount. Фокусное расстояние выбирают по размеру наблюдаемой области и дистанции, поэтому одной модели камеры для его определения недостаточно.
Что дают буфер 128 МБ и линии Gigabit Ethernet в цикле получения кадров?
Камера имеет буфер изображения 128 МБ, а поток передаёт через Gigabit Ethernet. Буфер хранит внутренний запас кадров перед отправкой, но не меняет предел 9,6 к/с. При настройке учитывают размер кадра 4024 × 3036 и доступную скорость выбранного сетевого соединения.
