Матричная камера · CH Series

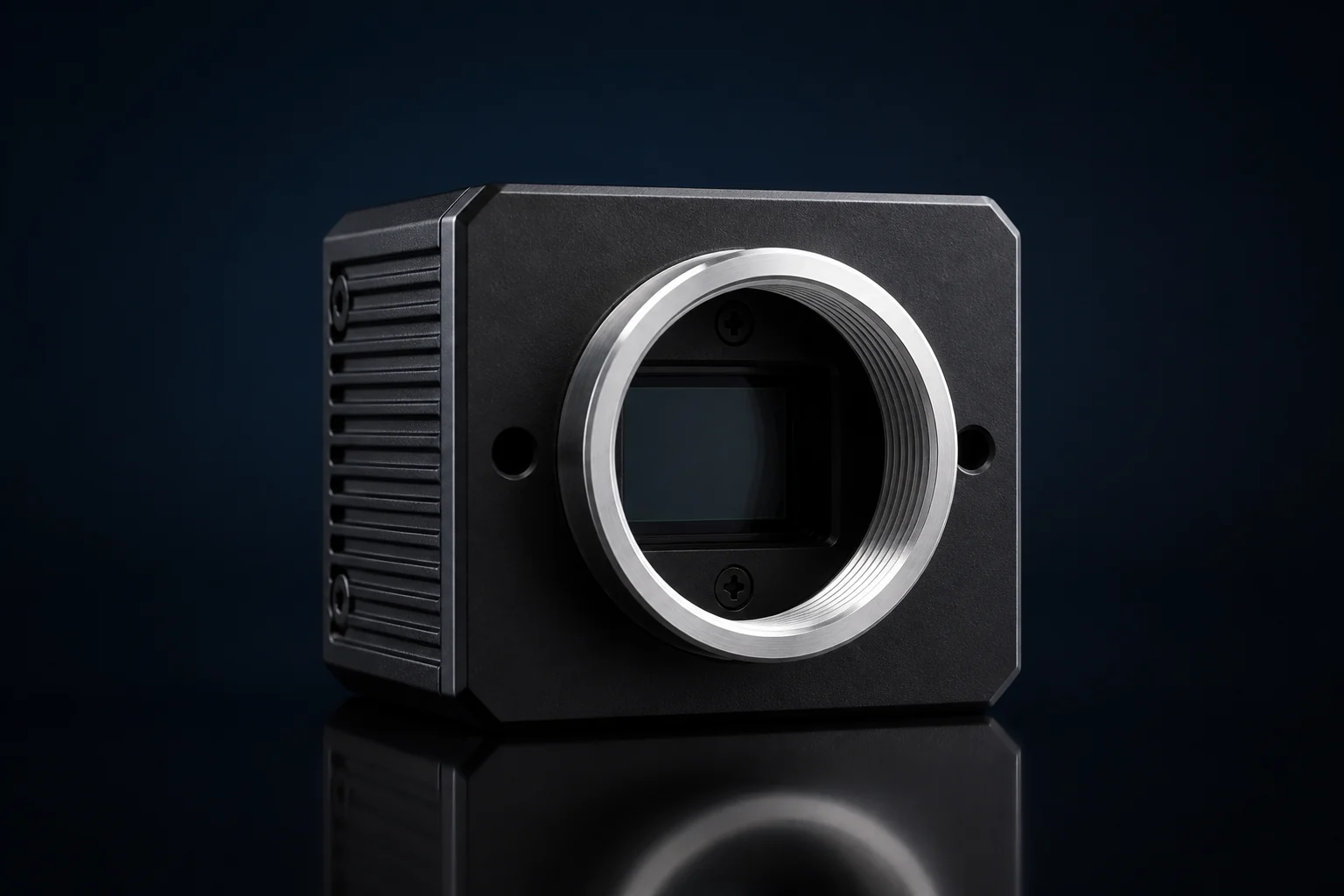

Hikrobot MV-CH050-90TM-C-NF
Монохромная матричная камера Hikrobot MV-CH050-90TM-C-NF с сенсором GMAX3405 (2/3″, глобальный затвор), кадром 2448 × 2048, частотой до 163,4 к/с, интерфейсом 10 GigE, креплением C-mount. Монохромное исполнение сохраняет геометрию объекта в движении и подходит для измерений и поиска границ.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Высокотемповая монохромная инспекция
Частота 163,4 к/с при 2448 × 2048 Mono 8 задаёт применение MV-CH050-90TM-C-NF в скоростной монохромной инспекции. Gpixel GMAX3405 формата 2/3″ оснащён глобальным затвором и пикселем 3,4 мкм. Передача выполняется через 10 Gigabit Ethernet с обратной совместимостью до Gigabit Ethernet.
Модель уместна для измерения контура, отслеживания положения и поиска яркостных дефектов на быстро движущихся объектах. Выдержка начинается с 2 мкс, поэтому при соответствующем освещении можно ограничивать след движения. Для внешней синхронизации P7 содержит оптоизолированные вход и выход, а корпус 50 × 45 × 68,6 мм оснащён вентилятором.
Цветная MV-CH050-90TC-C-NF совпадает по разрешению, темпу и интерфейсу, но отдаёт Bayer GB 8. MV-CH050-90Y1M-NN немного быстрее — 164 к/с — и использует CoaXPress с Micro-BNC в корпусе 29 × 29 × 42 мм без вентилятора. MV-CH050-60NM рассчитана на 60 к/с по 2.5 Gigabit Ethernet с PoE. Текущая модель подходит, когда нужен монохромный поток 163,4 к/с по сетевому интерфейсу 10 GigE.
Характеристики
| Тип затвора | глобальный |
| Модель сенсора | Gpixel GMAX3405 |
| Условный оптический формат сенсора | 2/3″ |
| Разрешение сенсора | 2448×2048 пикс. |
| Максимальная частота кадров | 163,4 к/с @ Mono8, разрешение 2448×2048 пикс. |
| Цветность | монохромная |
| Крепление объектива | C-mount |
| Интерфейс передачи данных | 10GigE (совместим с GigE) |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 3,4×3,4 мкм |
| Динамический диапазон | 64,6 дБ |
| Отношение сигнал/шум | 39 дБ |
| Диапазон выдержки | 2…10000000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно, по длительности триггера |
| Усиление | 0…6,1 дБ |
| Форматы пикселя | Mono8, Mono10, Mono10Packed, Mono12, Mono12Packed |
| Биннинг | 1x1, 2x2, 4x4 |
| Прореживание | 1x1, 2x2, 4x4 |
| Рабочий отрезок | 17,52 мм |
| Совместимые протоколы | GigE Vision; GenICam |
| Версии протоколов связи | GigE Vision 2.0 |
| Протокол совместимого стороннего ПО | GigE Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | P7 6 конт. |
| Напряжение питания | 9…24 В |
| Потребляемая мощность | 8 Вт (типичное) @ постоянный ток, напряжение питания 12 В |
| Охлаждение | вентилятор |
| Степень защиты оболочки | IP40 |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…95 % @ без конденсации |
| Габариты | 50×45×68,6 мм |
| Масса | 212 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Отражение изображения | по горизонтали, по вертикали |
Документы
Подбор и применение
Измерение контура на быстром перемещении. Поиск яркостных дефектов при 163,4 к/с. Сетевая фиксация скоростных процессов в Mono 8.
Минимальный комплект: MV-CH050-90TM-C-NF, объектив C-mount для сенсора 2/3″, кабель 10 Gigabit Ethernet и питание 9–24 В DC образуют минимальный комплект запуска.
Рядом в линейке: MV-CH050-90TC-C-NF — Предпочесть для цветного Bayer GB 8 при тех же 163,4 к/с и 10 GigE; MV-CH050-90Y1M-NN — Предпочесть для Mono 8 при 164 к/с через CoaXPress с поддержкой PoCXP; MV-CH050-60NM — Предпочесть для монохромных 60 к/с по 2.5 Gigabit Ethernet с PoE.
Соседние модели серии CH
| Модель | Разрешение | Макс. частота | Интерфейс | Сенсор |
|---|---|---|---|---|
| MV-CH050-90TM-C-NF | 2448×2048 пикс. | 163,4 к/с | 10GigE | Gpixel GMAX3405 |
| MV-CH050-60UC | 2448×2048 пикс. | 79 к/с | USB 3.0 | — |
| MV-CH050-90TC-C-NF | 2448×2048 пикс. | 163,4 к/с | 10GigE | Gpixel GMAX3405 |
| MV-CH050-90XC-C-NN | 2592×2160 пикс. | 213 к/с | CoaXPress, RS-232 | Gpixel GMAX2505 |
| MV-CH050-90Y1C-NN | 2448×2048 пикс. | 164 к/с | CoaXPress | Gpixel GMAX3405 |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели IO и питания
- IO Hirose 6-pin
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Какие требования к объективу следуют из формата и разрешения GMAX3405?
Камера использует C-mount, сенсор 2/3″ и пиксель 3,4 мкм. Объектив должен перекрывать матрицу и поддерживать разрешение 2448 × 2048 без потери полезной детализации. Динамический диапазон монохромного сенсора составляет 64,6 дБ.
Какой интерфейс рассчитан на монохромный режим 163,4 кадра в секунду?
Полный режим 2448 × 2048 Mono 8 при 163,4 к/с передаётся через 10 Gigabit Ethernet на 10000 Мбит/с. Камера также совместима с Gigabit Ethernet на 1000 Мбит/с, но параметры потока должны соответствовать реальной полосе соединения.
Как организованы питание и аппаратные сигналы на разъёме P7?
Камере требуется 9–24 В DC, типичное потребление равно 8,0 Вт при 12 В DC. P7 предоставляет оптоизолированный Line 0 на вход, оптоизолированный Line 1 на выход и двунаправленный неизолированный Line 2.
Какие условия монтажа связаны с вентиляторным исполнением корпуса?
Охлаждение камеры выполнено с вентилятором. Габариты составляют 50 × 45 × 68,6 мм, масса — около 212 г, рабочая температура — от 0 до 50 °C. Эти значения следует учитывать при размещении камеры и крепления в узле.
Что меняется при переходе на CoaXPress-модель MV-CH050-90Y1M-NN?
Разрешение остаётся 2448 × 2048, а частота меняется с 163,4 до 164 к/с. MV-CH050-90Y1M-NN использует CoaXPress с Micro-BNC, поддерживает PoCXP и имеет корпус 29 × 29 × 42 мм без вентилятора вместо 10 Gigabit Ethernet и корпуса 50 × 45 × 68,6 мм.
