Промышленный считыватель кодов · ID7000 series

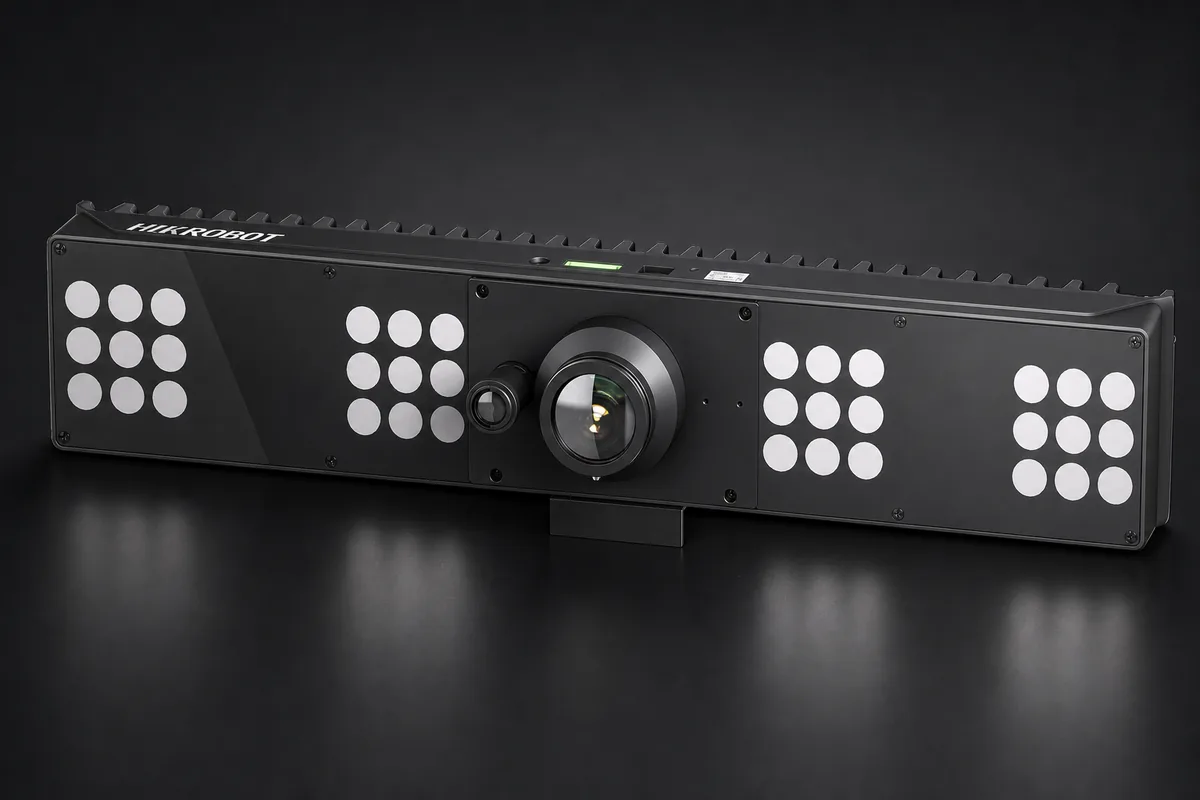

Hikrobot MV-ID7080EM-35F-WHA V3.0
Монохромный линейный считыватель Hikrobot MV-ID7080EM-35F-WHA V3.0: строка 7424 × 1, частота 15 кГц, объектив 35 мм с креплением F-mount, передача по Gigabit Ethernet. Строит изображение по мере движения ленты; при рабочей дистанции 1000 мм поле чтения достигает 1000 мм.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Линейное чтение поперёк конвейера
Непрерывное сканирование движущейся ленты — задача MV-ID7080EM-35F-WHA V3.0. Монохромная линейка 7424 × 1 строит изображение строка за строкой с частотой до 15 кГц. При рабочей дистанции 1000 мм поле достигает 1000 мм для кода 10 mil, а допустимая скорость конвейера указана до 2,5 м/с. Объектив F-mount имеет фокусное расстояние 35 мм, результат передаётся по Gigabit Ethernet.
Такой принцип подходит для потока, который сам перемещает объект через линию сканирования: ширина считывается сенсором, а длина формируется движением ленты. Дифференциальный вход можно использовать для синхронизации, дополнительный опторазвязанный вход — для события, два выхода — для результата; доступен RS-232. Питание составляет 48 В DC, максимальное потребление 180 Вт. Корпус весит 5 кг и рассчитан на 0…50 °C.
MV-ID7080EM-35FEF-WHA V3.0 сохраняет 7424 × 1, 15 кГц, 2,5 м/с, 35 мм и поле 1000 мм при 10 mil. В его спецификации дополнительно указаны PDF417, UDP и механическая фокусировка, а высота корпуса составляет 239 мм вместо 167,1 мм. Для зон меньшего формата MV-ID6200M предлагает матричный кадр 5440 × 3648 и 60 кодов/с, но не непрерывное линейное построение.
Характеристики
| Разрешение сенсора | 7424×1 пикс. |
| Интерфейс передачи данных | GigE; RS-232 |
| Максимальная частота строк | 15000 Гц |
| Цветность | монохромная |
| Фокусное расстояние | 35 мм |
| Крепление объектива | F-mount |
| Рабочий отрезок | 46,5 мм |
| Рабочее расстояние | 1000 мм |
| Поле зрения | 1000 мм @ модуль кода 0,254 мм |
| Одномерные символики | Code39, Code93, Code128, Codabar, EAN8, EAN13, ITF25, ITF14, UPCA, UPCE |
| Двумерные символики | QR, DataMatrix |
| Составные символики | PDF417 |
| Система наведения | LED |
| Совместимые протоколы | SmartSDK, клиент TCP, сервер TCP, последовательный интерфейс, FTP, UDP |
| Клиентское ПО | iDMVS |
| Операционные системы | Windows XP, Windows 7, Windows 10 |
| Цифровые входы и выходы (линии) | 1 вход, дифференциальный сигнал, линия 0; 1 вход, с оптоизоляцией, линия 1; 2 выхода, с оптоизоляцией, линии 3, 4 |
| Количество цифровых выходов | 2 |
| Разъём входов-выходов | клеммная колодка 10 конт., изолятор зелёный |
| Напряжение питания | 48 В |
| Потребляемая мощность | 180 Вт (максимум) @ постоянный ток, напряжение питания 48 В |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…70 °C |
| Влажность | 20…95 % @ без конденсации |
| Габариты | 608,3×127,6×167,1 мм |
| Масса | 5000 г (примерно) |
| Скорость конвейера | 2,5 м/с (максимум) |
| Порты, количество и назначение | RS-232 (последовательный) |
| Цвет прицела | зелёный |
Документы
Подбор и применение
Непрерывное чтение поперёк движущейся ленты. Синхронизация строк на скорости до 2,5 м/с. Покрытие поля 1000 мм с дистанции 1000 мм.
Минимальный комплект: Для запуска нужны MV-ID7080EM-35F-WHA V3.0 с объективом F-mount 35 мм, кабель Gigabit Ethernet, 10-контактный сигнальный кабель и источник 48 В DC на 180 Вт.
Рядом в линейке: MV-ID7080EM-35FEF-WHA V3.0 — Выбирать для тех же 15 кГц с PDF417, UDP и механической фокусировкой; MV-ID6200M — Предпочесть для матричного кадра 5440 × 3648 вместо линейного скана; MV-ID6200EM — Использовать для матричной крупной зоны при темпе до 30 кодов/с.
Соседние модели серии ID7000
| Модель | Разрешение | Интерфейс | Частота строк | Фокусное расстояние |
|---|---|---|---|---|
| MV-ID7080EM-35F-WHA V3.0 | 7424×1 пикс. | GigE, RS-232 | 15 кГц | 35 мм |
| MV-ID7080EM-35FEF-WHA V3.0 | 7424×1 пикс. | GigE, RS-232 | 15 кГц | 35 мм |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Прочее
- Зеркала и датчики
- Кабели данных
- GigE
- Питание
- Питание
Вопросы и ответы
Как линейка 7424 × 1 формирует изображение движущегося груза?
Сенсор считывает одну поперечную строку, а движение конвейера добавляет следующие строки по длине объекта. Максимальная частота составляет 15 кГц, поэтому геометрия результата зависит от синхронизации строки со скоростью ленты.
Какие скорость ленты, дистанция и поле указаны для этого сканера?
Предел конвейера указан как 2,5 м/с. Расчётная рабочая дистанция — 1000 мм, поле — 1000 мм для кода 10 mil. Эти три значения приведены вместе с объективом 35 мм; переносить их на другую оптику нельзя.
Какие коды перечислены для исполнения MV-ID7080EM-35F-WHA V3.0?
Поддерживаются Code 39, Code 93, Code 128, CodaBar, EAN 8, EAN 13, ITF 14, ITF 25, UPCA, UPCE, QR Code и Data Matrix. Перечень относится к исполнению MV-ID7080EM-35F-WHA V3.0 с объективом 35 мм.
Как подключить синхронизацию и выходы к сортировочной линии?
10-контактная зелёная клемма содержит один дифференциальный вход, один опторазвязанный вход, два опторазвязанных выхода и RS-232. Для данных используется Gigabit Ethernet; перечислены SmartSDK, TCP, Serial, FTP и TCP Server.
Что требуется по питанию и механике при установке над лентой?
Питание фиксировано на 48 В DC, максимальное потребление достигает 180 Вт. Корпус имеет размеры 608,3 × 127,6 × 167,1 мм и массу 5 кг. Рабочая температура составляет 0…50 °C, что учитывают при установке над лентой.
