Считыватели кодов Hikrobot

Подбор считывателя по задаче

Категория охватывает стационарные и ручные считыватели DataMatrix, QR и штрихкодов для маркировки, прослеживаемости и сортировки. Стационарные модели образуют точку автоматического чтения на потоке: код проходит перед прибором, а результат передаётся в сеть или ПЛК. Ручные версии рассчитаны на приёмку, учёт упаковок и выборочный контроль, где оператор подносит сканер к коробу или детали.

Первое решение при подборе — способ работы с объектом. В группе указаны 34 стационарные и 12 ручных моделей. Для непрерывной линии выбирают стационарное исполнение и связывают требуемую производительность с диапазоном от 15 до 120 кодов/с. Затем сопоставляют размер кода и зону чтения с разрешением: для паллетных задач представлены сенсоры до 5120 × 5120. Ручной формат выбирают там, где положение кода меняется вместе с операцией.

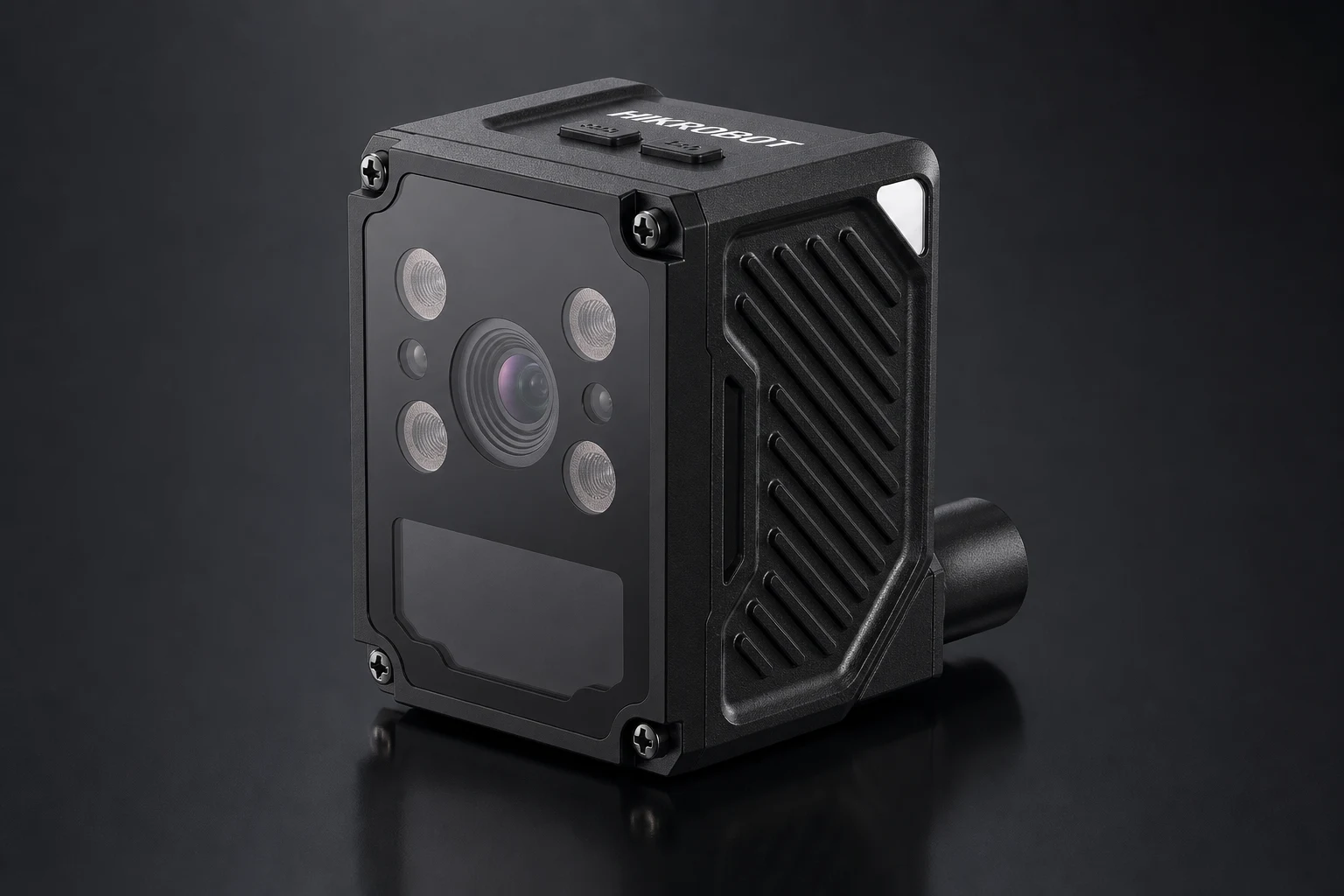

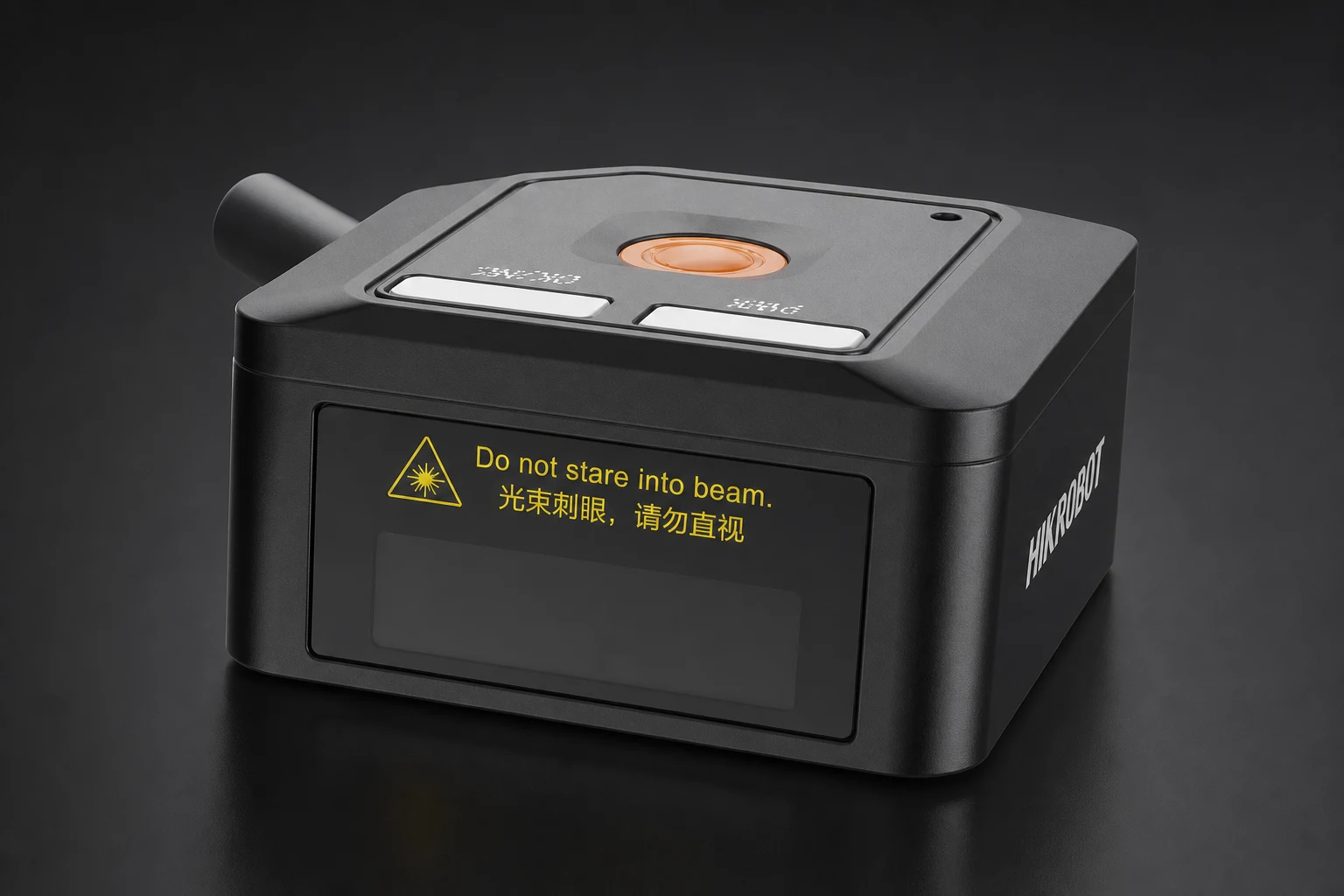

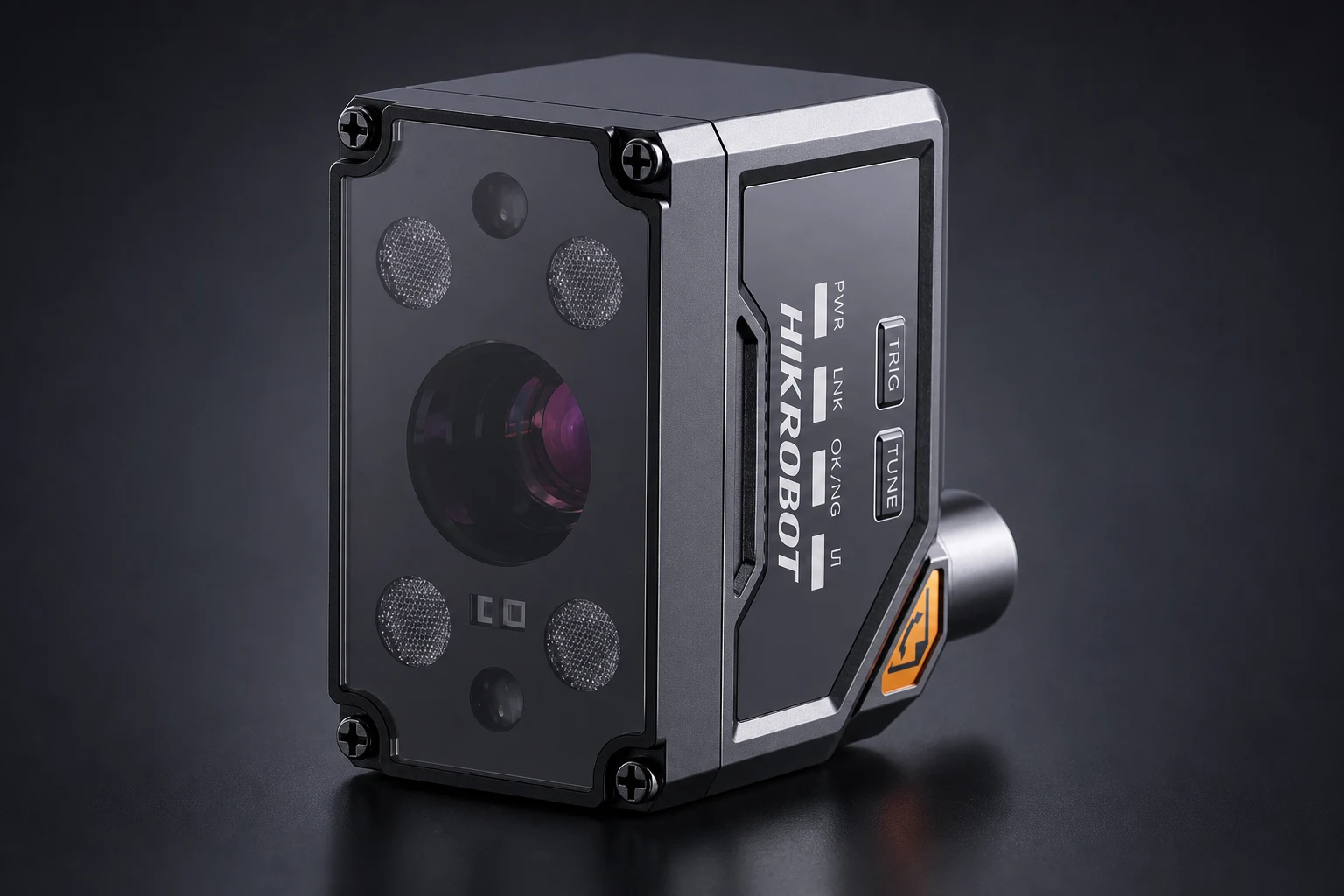

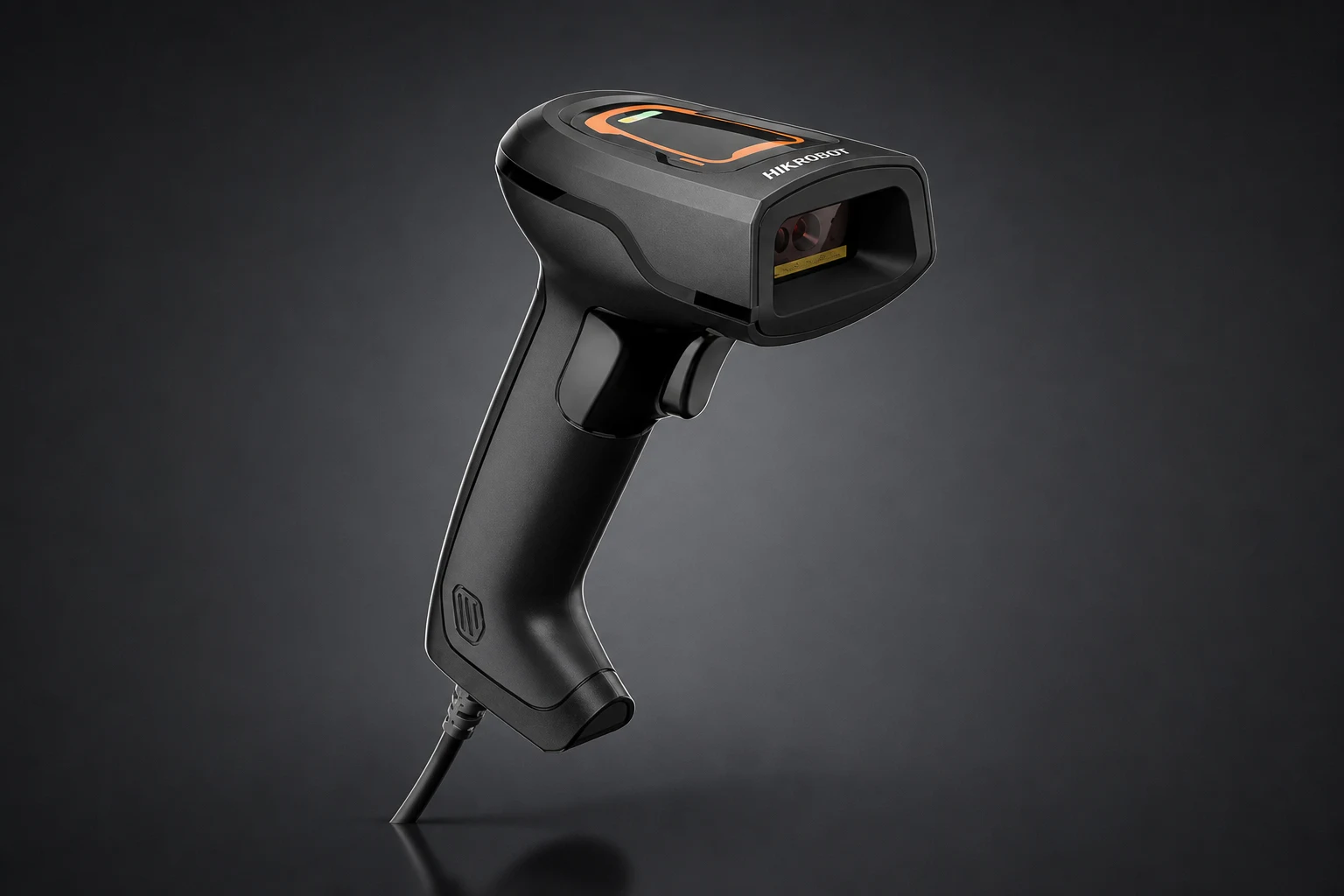

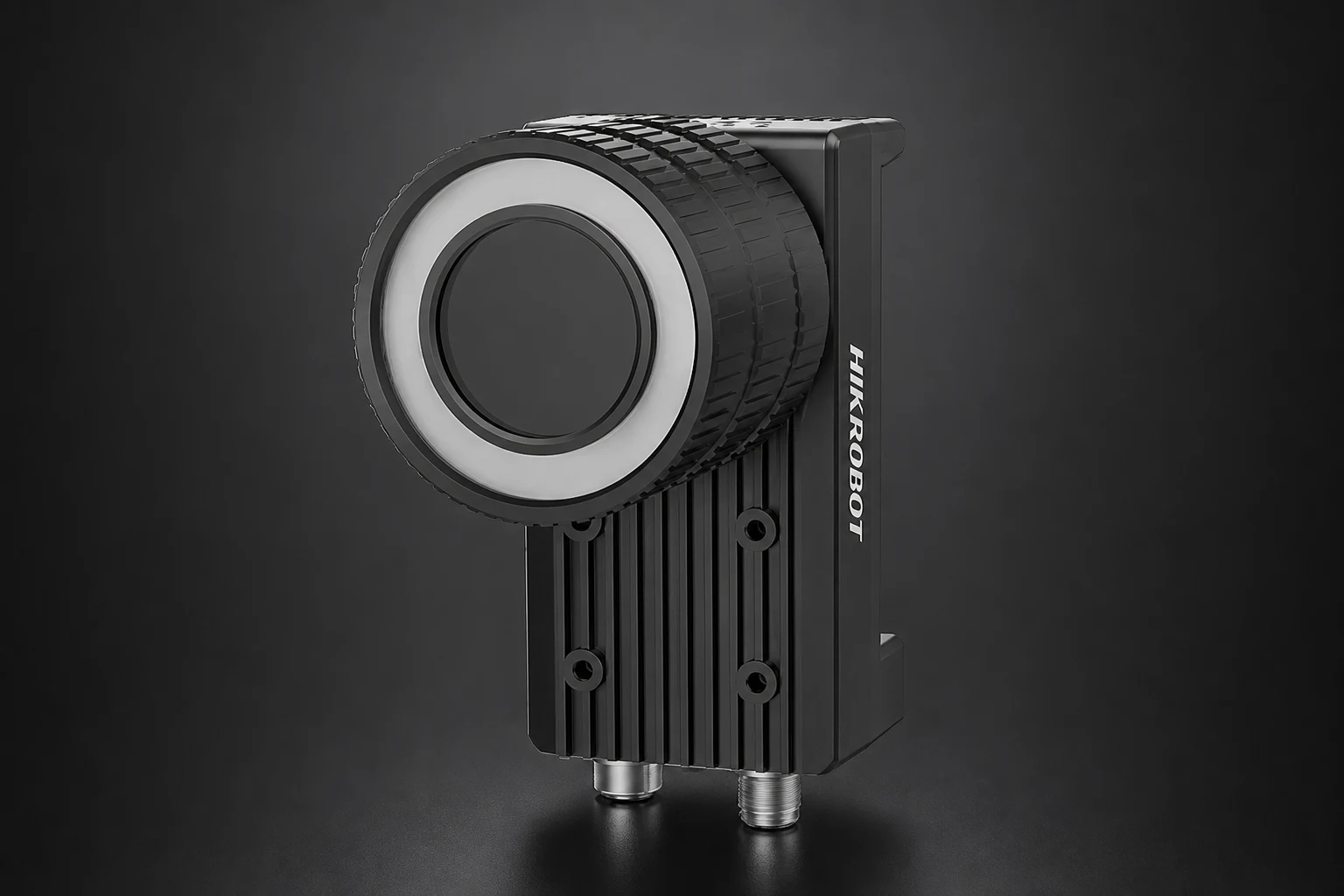

Стационарная линейка различается назначением серий. ID3016XM и ID5050XM отнесены к сериализации на потоке, R-модели и ID5200/5250 — к агрегации и работе с паллетами, ID800 — к встраиванию. В перечне также есть семейства ID2000, ID3000, ID5000 и ID6000. Ручная часть включает IDH2000, IDH3000, IDH5000P, IDH7000 и IDH9000 с несколькими исполнениями внутри серий.

Интерфейс согласуют с архитектурой участка: среди вариантов перечислены Fast Ethernet, Gigabit Ethernet, USB и RS-232. Одновременно определяют обвязку точки чтения — кабель данных и питания/IO, кронштейн, а при сложном освещении внешнюю подсветку. Триггерная схема может включать датчики и зеркала. Эти решения принимают после выбора формата считывателя, требуемого темпа и геометрии чтения, чтобы периферия соответствовала конкретной модели.

Вопросы и ответы

Когда для операции выбирать стационарный, а когда ручной считыватель?

Стационарное исполнение предназначено для автоматической точки чтения, где код проходит перед прибором, а результат уходит в сеть или ПЛК. Ручной сканер подходит для приёмки и выборочного контроля. Для конвейерной маркировки применяют стационарную схему, для проверки отдельных коробов — ручную.

Какие параметры задают производительность стационарной точки чтения?

Отталкиваются от темпа потока, зоны чтения и размера кода. В категории указан диапазон от 15 до 120 кодов/с, а у паллетных моделей — сенсоры до 5120 × 5120. Требуемую скорость выбирают с учётом числа кодов, проходящих через точку, а разрешение — по масштабу маркировки в изображении.

Какие семейства ориентированы на сериализацию, агрегацию и встраивание?

Для сериализации на потоке выделены ID3016XM и ID5050XM. Агрегация и паллетные задачи связаны с R-моделями и ID5200/5250, а для встраивания указан класс ID800. Такое деление сужает выбор до нужной ветви, после чего сравнивают интерфейс и параметры конкретного исполнения.

Как согласовать интерфейс считывателя с системой управления участком?

В линейке перечислены Fast Ethernet, Gigabit Ethernet, USB и RS-232. Сетевой вариант выбирают для передачи результата по Ethernet, USB — для соответствующего подключения рабочего места, RS-232 — для последовательного канала. Вместе с интерфейсом фиксируют кабель данных, питание и линии IO.

Какая периферия может понадобиться для стационарной схемы чтения?

Базовый набор формируют кабель данных и питания/IO и кронштейн. При сложном свете в схему добавляют внешнюю подсветку, а для триггерного запуска — датчики и зеркала. К категории привязаны 11 совместимых семейств, но состав узла определяют по выбранной модели и способу запуска чтения.
