Датчик зрения · SC2000A series

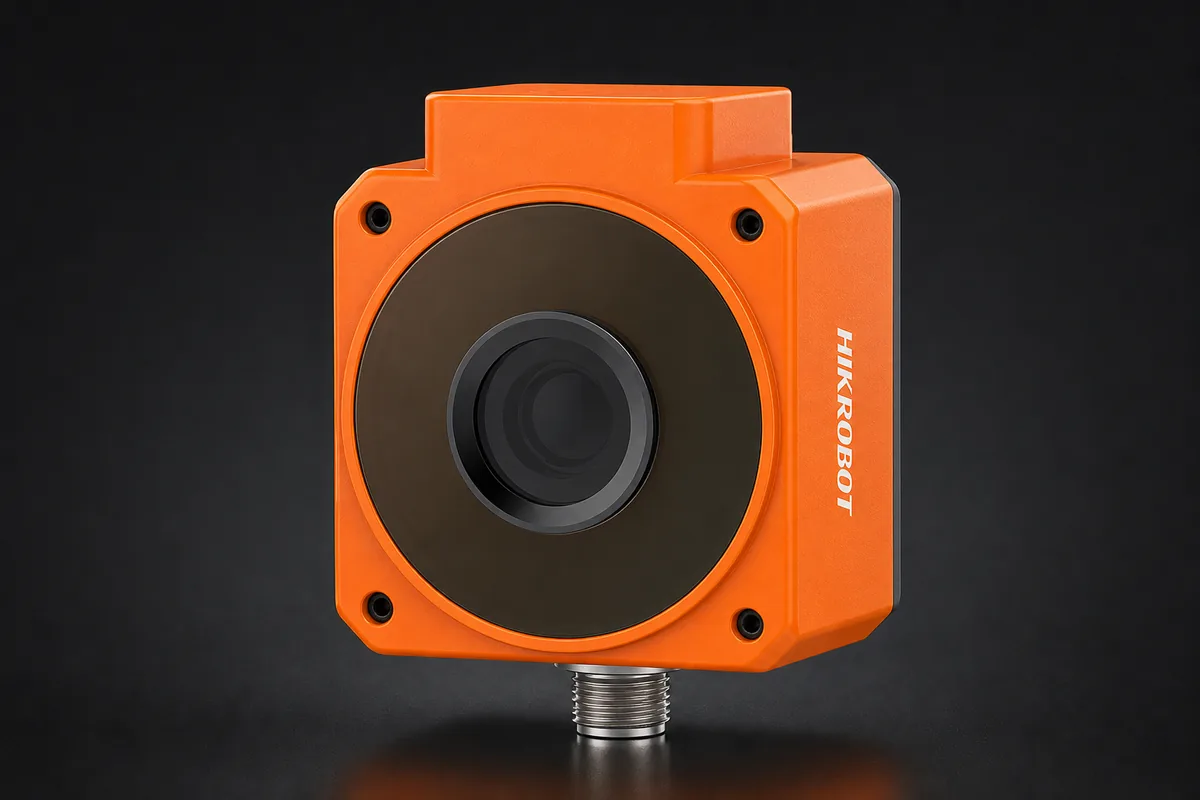

Hikrobot MV-SC2005AM-02WBN V3.0
Датчик зрения Hikrobot MV-SC2005AM-02WBN V3.0: монохромная матрица 800 × 600 с глобальным затвором, до 100 к/с по Fast Ethernet, корпус IP65. Используется как самостоятельный узел визуальной проверки с выдачей результата контроллеру линии; предусмотрена работа с красно-белой подсветкой.
- Наличие
- в наличии, склад в Москве
- Гарантия
- 36 месяцев
Фиксированная зона чтения Data Matrix
Зона 170 × 130 мм на рабочей дистанции 100 ± 5 мм определяет назначение MV-SC2005AM-02WBN V3.0 как датчика для фиксированной позиции контроля. Монохромный CMOS-сенсор 800 × 600 с глобальным затвором снимает до 100 к/с, а пиксель 4,8 × 4,8 мкм и объектив 2,5 мм образуют законченную оптическую схему. Встроенная подсветка переключается между красным, синим и белым светом.
Основное применение — чтение меток Data Matrix ECC200 форматов DM12 и DM14 на быстро проходящих объектах. Глобальный затвор и частота 100 к/с подходят для короткого цикла, если метка находится в заданной плоскости. Результаты передаются по Fast Ethernet или RS-485. Корпус IP65 допускает размещение возле производственной зоны, питание 24 В DC подается с учетом максимальных 18 Вт при включенной подсветке.
MV-SC2005AC сохраняет 800 × 600, пиксель 4,8 мкм и использует белый LED. MV-SC2004EM дает 704 × 540 при 60 к/с и монохромное изображение, предоставляя измерительные и OCR-инструменты SCMVS. MV-SC2023XC поднимает разрешение до 1920 × 1280 и темп до 75 к/с. MV-SC2005AM-02WBN V3.0 выбирают именно для зоны 170 × 130 мм на дистанции 100 ± 5 мм, чтения Data Matrix и трехцветной встроенной подсветки.
Характеристики
| Разрешение сенсора | 800×600 пикс.1 |
| Максимальная частота кадров | 100 к/с1 |
| Интерфейс передачи данных | Fast Ethernet1 |
| Степень защиты оболочки | IP651 |
| Тип затвора | глобальный1 |
| Модель сенсора | CMOS-сенсор с глобальным затвором1 |
| Условный оптический формат сенсора | 1/3,6″ |
| Размер пикселя по осям | 4,8×4,8 мкм1 |
| Цветность | монохромная1 |
| Диапазон выдержки | 20…9000 мкс |
| Усиление | 1…330 дБ |
| Фокусное расстояние | 2,5 мм |
| Поле зрения | 170×130 мм @ рабочее расстояние 100 ± 5 мм |
| Поддерживаемые символики | 2D |
| Цвет встроенной подсветки | синий, красный, белый1 |
| Совместимые протоколы | SmartSDK, UDP |
| Клиентское ПО | iDMVS |
| Разъём входов-выходов | M12 12 конт. |
| Напряжение питания | 24 В @ постоянный ток |
| Потребляемая мощность | 18 Вт (максимум) @ постоянный ток, встроенная подсветка включена, напряжение …Свернуть18 Вт (максимум) @ постоянный ток, встроенная подсветка включена, напряжение питания 24 В; 2,16 Вт (максимум) @ постоянный ток, встроенная подсветка выключена, напряжение питания 24 В |
| Рабочая температура | -10…50 °C |
| Температура хранения | -30…70 °C |
| Влажность | 10…90 % @ без конденсации |
| Габариты | 68×60×40,8 мм |
| Масса | 200 г (примерно) |
| Сертификация | CE, RoHS |
| Порты, количество и назначение | RS-485 (последовательный) |
1 данные неофициальные
Подбор и применение
Чтение Data Matrix ECC200 в фиксированной зоне. Контроль меток на потоке до 100 к/с. Подбор контраста красным, синим или белым светом.
Минимальный комплект состоит из MV-SC2005AM-02WBN V3.0 со встроенным объективом 2,5 мм, кабеля Fast Ethernet либо RS-485 и источника 24 В DC.
Рядом в линейке: MV-SC2005AC — Рассматривать как соседнее исполнение 800 × 600 с белым LED; MV-SC2004EM — Выбирать для монохромных измерений и OCR при 60 к/с; MV-SC2023XM — Предпочесть при требовании монохромного разрешения 1920 × 1280.
Соседние модели серии SC2000A
| Модель | Разрешение | Макс. частота | Интерфейс | Формат сенсора |
|---|---|---|---|---|
| MV-SC2005AM-02WBN V3.0 | 800×600 пикс. | 100 к/с | Fast Ethernet | 1/3,6″ |
| MV-SC2005AC | 800×600 пикс. | 96 к/с | Fast Ethernet, RS-485 | 1/3,6″ |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
Вопросы и ответы
Какую область видит MV-SC2005AM-02WBN V3.0 с рабочей позиции?
На дистанции 100 мм датчик охватывает 170 × 130 мм; допустимое отклонение рабочей дистанции составляет ± 5 мм. Разрешение изображения — 800 × 600. Эти величины задают геометрию монтажа относительно метки.
Какие коды предназначен распознавать датчик зрения этой модели?
В перечне символик указана Data Matrix ECC200 для форматов DM12 и DM14. Монохромный глобальный сенсор работает до 100 к/с, поэтому проверку можно синхронизировать с коротким циклом перемещения через заданную зону.
Зачем в MV-SC2005AM-02WBN V3.0 применены три цвета встроенного света?
В корпусе объединены красный, синий и белый источники. Их выбирают по контрасту метки и поверхности без изменения внешней оптической схемы. Объектив имеет фокусное расстояние 2,5 мм, а рабочая дистанция привязана к 100 ± 5 мм.
Какие интерфейсы использовать для передачи результатов чтения?
Устройство предоставляет Fast Ethernet и RS-485. Сетевой канал подходит для обмена данными, последовательный — для связи с автоматикой, поддерживающей RS-485. Питание 24 В DC и сигнальные линии учитывают при разводке подключения.
Как рассчитать питание MV-SC2005AM при работе встроенной подсветки?
Номинал питания составляет 24 В DC. Максимальное потребление с включенным светом достигает 18 Вт, без освещения — приблизительно 3 Вт. Корпус имеет степень защиты IP65 и работает при температуре от −10 до 50 °C.
