Смарт-камеры и датчики зрения Hikrobot
Категория «Смарт-камеры и датчики зрения Hikrobot» объединяет 44 модельные карточки устройств со встроенной обработкой изображения. Датчики предназначены для типовых проверок, позиционирования и чтения кодов, а смарт-камеры — для более сложных автономных сценариев без постоянного участия внешнего компьютера.
Смарт-камеры и датчики зрения со встроенной обработкой: решают задачу без внешнего компьютера — проверка сборки, позиционирование, чтение кодов.
| Модель | Разрешение | Макс. частота кадров | Интерфейс данных | Класс защиты |
|---|---|---|---|---|
| MV-SC5120XC-00C-NNNСмарт-камера | 4096×2944 пикс. | 30 к/с | GigE | IP67 |
| MV-SC6250M-00C-NNNSc6000 smart camera | 5120×5120 пикс. | 20 к/с | GigE, RS-232 | IP67 |
| MV-SC6250C-00C-NNN25 mp color smart camera | 4608×5120 пикс. | 16 к/с | GigE, RS-232 | IP67 |
| MV-SC2005AM-02WBN V3.0Датчик зрения | 800×600 пикс.1 | 100 к/с1 | Fast Ethernet1 | IP651 |

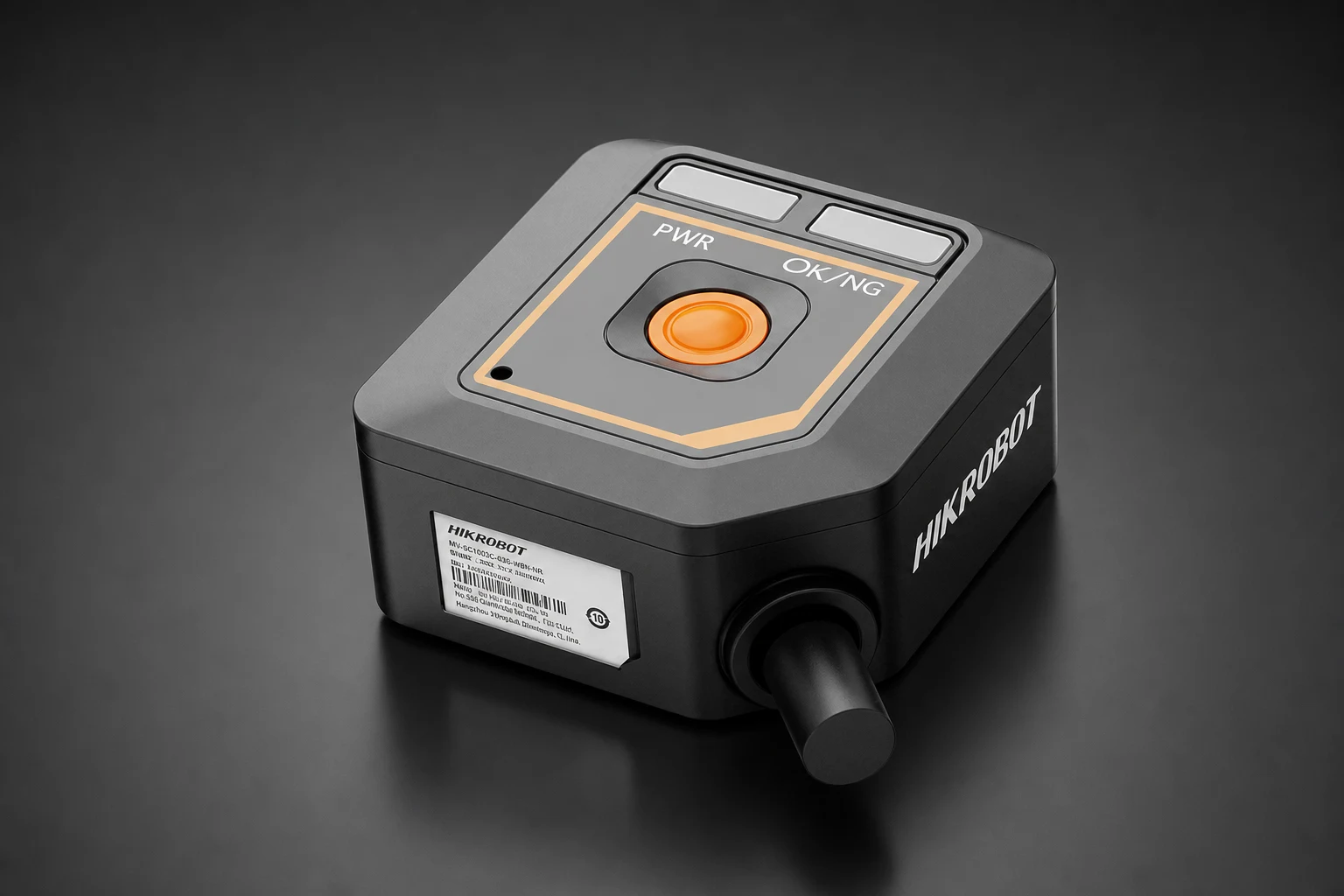

| MV-SC1003CДатчик зрения | 640×480 пикс. | 15 к/с | Fast Ethernet, RS-232 | IP54 |
| MV-SC1003MДатчик зрения | 640×480 пикс. | 15 к/с | Fast Ethernet, RS-232 | IP54 |
| MV-SC1008MДатчик зрения | 1024×768 пикс. | 15 к/с | Fast Ethernet, RS-232 | IP54 |
| MV-SC2004ECДатчик зрения | 704×540 пикс. | 60 к/с | RS-232, Fast Ethernet | IP65 |
| MV-SC2004EMДатчик зрения | 704×540 пикс. | 60 к/с | RS-232, Fast Ethernet | IP65 |
| MV-SC2005ACДатчик зрения | 800×600 пикс.1 | 96 к/с | Fast Ethernet, RS-485 | IP65 |
| MV-SC2013XCДатчик зрения | 1280×1024 пикс. | 55 к/с | Fast Ethernet | IP65 |
| MV-SC2013XMДатчик зрения | 1280×1024 пикс. | 55 к/с | — | — |
| MV-SC2016ECДатчик зрения | 1408×1024 пикс. | 60 к/с | RS-232, Fast Ethernet | IP65 |
| MV-SC2016EMДатчик зрения | 1408×1024 пикс. | 60 к/с | RS-232, Fast Ethernet | IP65 |
| MV-SC2023XCДатчик зрения | 1920×1280 пикс. | 75 к/с | RS-232, Fast Ethernet | IP65 |
| MV-SC2023XMДатчик зрения | 1920×1280 пикс. | 75 к/с | Fast Ethernet, RS-232 | IP65 |
| MV-SC3013XCДатчик зрения | 1216×1024 пикс. | 60 к/с | RS-232, Fast Ethernet | IP67 |
| MV-SC3013XMДатчик зрения | 1216×1024 пикс. | 60 к/с | RS-232, Fast Ethernet | IP67 |
| MV-SC3016CДатчик зрения | 1408×1024 пикс. | 60 к/с | RS-232, Fast Ethernet | IP67 |
| MV-SC3016MДатчик зрения | 1408×1024 пикс.1 | — | RS-232; Fast Ethernet | IP67 при правильно установленных объективе и кабелях |
| MV-SC3030XCДатчик зрения | 2048×1536 пикс. | 40 к/с | RS-232, Fast Ethernet | IP67 |
| MV-SC3030XMДатчик зрения | 2048×1536 пикс. | 40 к/с | Fast Ethernet, RS-232 | IP67 |
| MV-SC3050MДатчик зрения | 2432×2048 пикс. | 50 к/с | RS-232, Fast Ethernet | IP67 |
| MV-SC3050XCДатчик зрения | 2432×2048 пикс. | 40 к/с | Fast Ethernet, RS-232 | MV-SC3050XC-16M-WBN-S, …СвернутьMV-SC3050XC-16M-WBN-S, MV-SC3050XC-12M-WBN-S: IP65; MV-SC3050XC-16M-WBN, MV-SC3050XC-12M-WBN: IP67 при установленном водозащитном кожухе объектива |
| MV-SC3050XMДатчик зрения | 2432×2048 пикс. | 40 к/с | Fast Ethernet, RS-232 | MV-SC3050XM-16M-WBN-S, …СвернутьMV-SC3050XM-16M-WBN-S, MV-SC3050XM-08M-WBN-S, MV-SC3050XM-12M-WBN-S: IP65; MV-SC3050XM-08M-WBN, MV-SC3050XM-16M-WBN: IP67 при установленном водозащитном кожухе объектива |
| MV-SC3060XCДатчик зрения | 3200×1920 пикс. | 20 к/с | Fast Ethernet, RS-232 | IP67 |
| MV-SC3060XMДатчик зрения | 3200×1920 пикс. | 20 к/с | Fast Ethernet, RS-232 | IP67 |

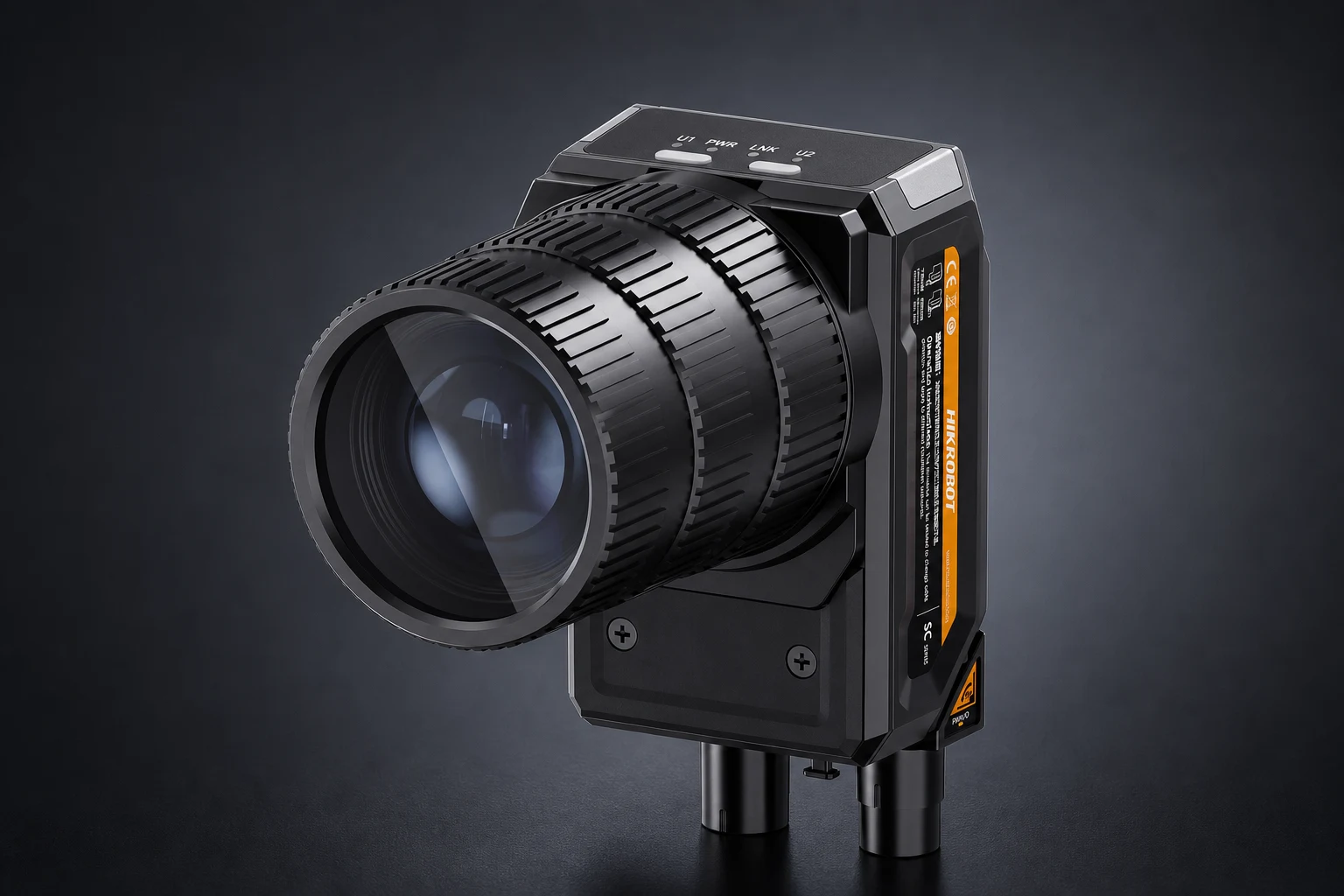

| MV-SC5020XCСмарт-камера | 1600×1216 пикс. | 100 к/с | GigE, RS-232 | IP67 |
| MV-SC5020XMСмарт-камера | 1600×1216 пикс. | 100 к/с | GigE, RS-232 | IP67 |
| MV-SC5050XCСмарт-камера | 2432×2048 пикс. | 60 к/с | GigE, RS-232 | IP67 |
| MV-SC5050XMСмарт-камера | 2432×2048 пикс. | 60 к/с | GigE, RS-232 | IP67 |
| MV-SC5060XCСмарт-камера | 3200×1920 пикс. | 15 к/с | GigE | IP67 |
| MV-SC5060XMСмарт-камера | 3200×1920 пикс. | 15 к/с | GigE, RS-232 | IP67 |
| MV-SC5100XCСмарт-камера | 4096×2816 пикс. | 10 к/с | MV-SC5100XC-16M-WBN, …СвернутьMV-SC5100XC-16M-WBN, MV-SC5100XC-12M-WBN, MV-SC5100XC-08M-WBN: GigE; MV-SC5100XC-00C-NNN: GigE; RS-232 | IP67 |
| MV-SC5100XMСмарт-камера | 4096×2816 пикс. | 10 к/с | GigE, RS-232 | IP67 |
| MV-SC5120XMСмарт-камера | 4096×2944 пикс. | 30 к/с | GigE | IP67 |
| MV-SC6016CСмарт-камера | 1408×1024 пикс. | 120 к/с | GigE | IP67 |
| MV-SC6016MСмарт-камера | 1408×1024 пикс. | 120 к/с | GigE | IP67 |
| MV-SC6050CСмарт-камера | 2432×2048 пикс. | 80 к/с | GigE | IP67 |
| MV-SC6050MСмарт-камера | 2432×2048 пикс. | 80 к/с | GigE, RS-232 | IP67 |
| MV-SC6120CСмарт-камера | 4096×2944 пикс. | 40 к/с | GigE, RS-232 | IP67 |
| MV-SC6120MСмарт-камера | 4096×2944 пикс. | 40 к/с | GigE, RS-232 | IP67 |
| MV-SC6500Смарт-камера | 1408×768 пикс. | 60 к/с | GigE, RS-232 | IP40 |

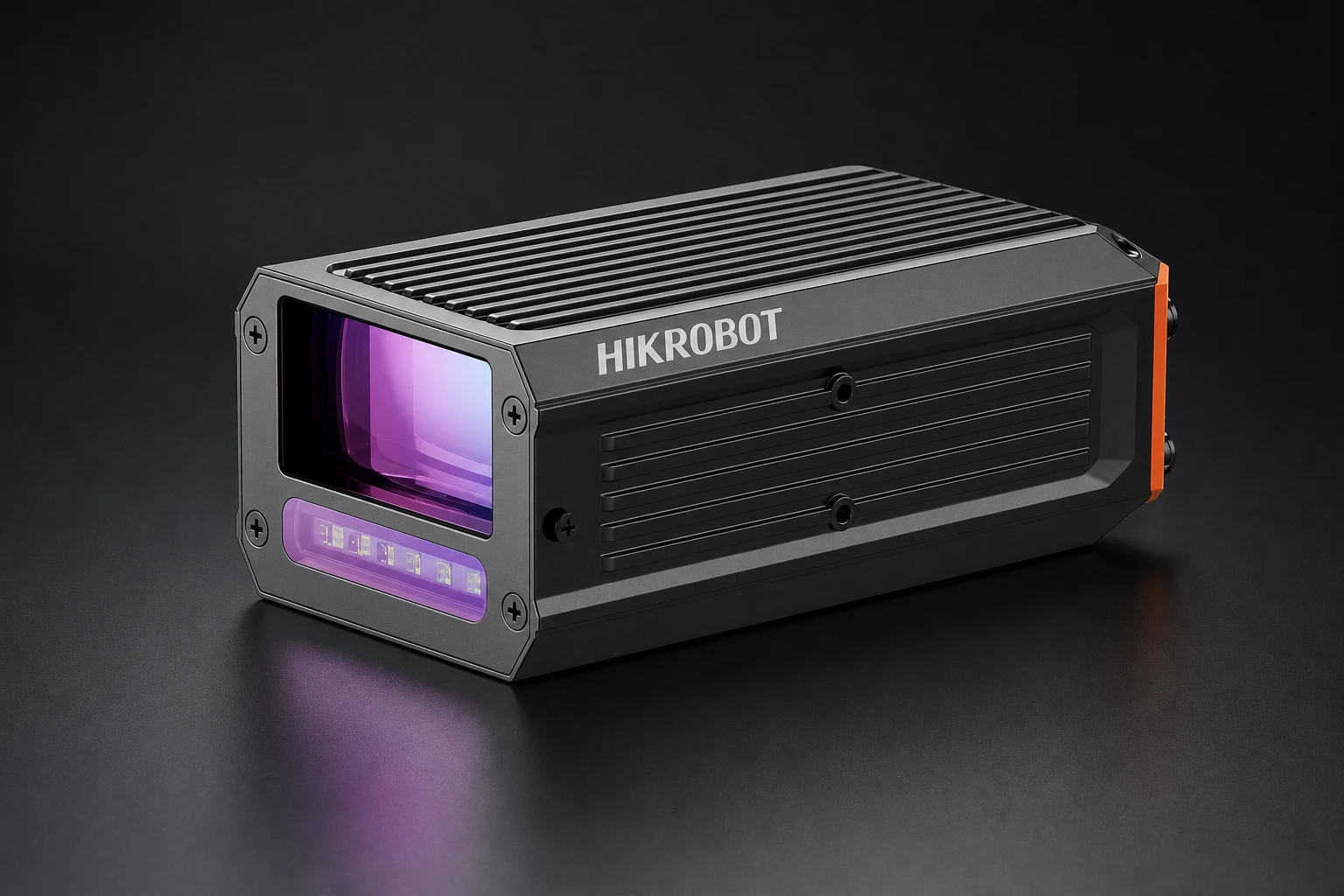

| MV-SC6500PСмарт-камера | 1408×576 пикс. | 120 к/с | GigE, RS-232 | IP40 |
Что в этой категории и как подобрать
В категорию входят датчики зрения и смарт-камеры со встроенной обработкой. Они выполняют проверку сборки, позиционирование и чтение кодов без внешнего компьютера на рабочем цикле. Датчики зрения ориентированы на типовые проверки наличия, счёт, позиционирование и простое распознавание. Смарт-камеры поддерживают более сложные сценарии, включая OCR, поиск дефектов и обучение по образцам.
Оптическую часть подбирают по размеру контролируемой области и требуемой различимости признака. Доступные разрешения лежат в диапазоне от 640 × 480 до 5120 × 5120, а частота — от 15 до 120 к/с. Чем больше пикселей приходится на контролируемый участок, тем подробнее изображение; допустимую частоту кадров задаёт такт линии. Эти два требования проверяют совместно, поскольку высокая детализация и высокая скорость относятся к разным ступеням линейки.
В линейке 24 датчика зрения и 20 смарт-камер. Для скоростных процессов выделяются семейства SC5020 и SC6016 с частотой 100–120 к/с, для детальных проверок — SC6120 и SC6250 с разрешением 12–26 Мп. Среди устройств представлены цветные и монохромные исполнения. Выбор начинают с класса алгоритма, затем фиксируют разрешение, темп съёмки и вариант изображения.
Результат обработки можно передавать в ПЛК по PROFINET, EtherNet/IP или Modbus; компьютер используется при настройке сценария. При составлении комплекта учитывают кабель M12 17-pin, кронштейн и сменный объектив M12, а при необходимости — внешнюю подсветку или панель. Такая последовательность отделяет вычислительные требования от механики, оптики и подключения.
Вопросы и ответы
Для какой задачи достаточно датчика зрения вместо смарт-камеры?
Датчик зрения подходит для типовых операций: проверки наличия, счёта, позиционирования и простого распознавания. Для OCR, поиска дефектов и сценариев с обучением по образцам выбирают класс смарт-камер со встроенной обработкой.
Как одновременно оценить разрешение и частоту кадров устройства?
Разрешение от 640 × 480 до 5120 × 5120 сопоставляют с размером зоны контроля и минимальным различимым признаком. Частоту от 15 до 120 к/с соотносят с тактом линии, чтобы на нужное событие приходился кадр.
Какие семейства ориентированы на скорость, а какие на детализацию?
SC5020 и SC6016 образуют скоростные ступени с частотой 100–120 к/с. SC6120 и SC6250 относятся к детальным вариантам с разрешением 12–26 Мп. Выбор между ними задают темп объекта и размер признака на изображении.
Требуется ли внешний компьютер во время работы смарт-камеры?
Обработка изображения и формирование решения выполняются внутри устройства, поэтому внешний компьютер на рабочем цикле не требуется. Он нужен на этапе настройки сценария, а готовый результат передаётся в ПЛК.
Что учитывать в подключении и оптическом комплекте устройства?
Для установки учитывают кабель M12 17-pin, кронштейн и сменный объектив M12. В зависимости от схемы освещения добавляют внешнюю подсветку или панель, а протокол обмена выбирают среди PROFINET, EtherNet/IP и Modbus.
1 данные неофициальные
