Объектив FA · KF series

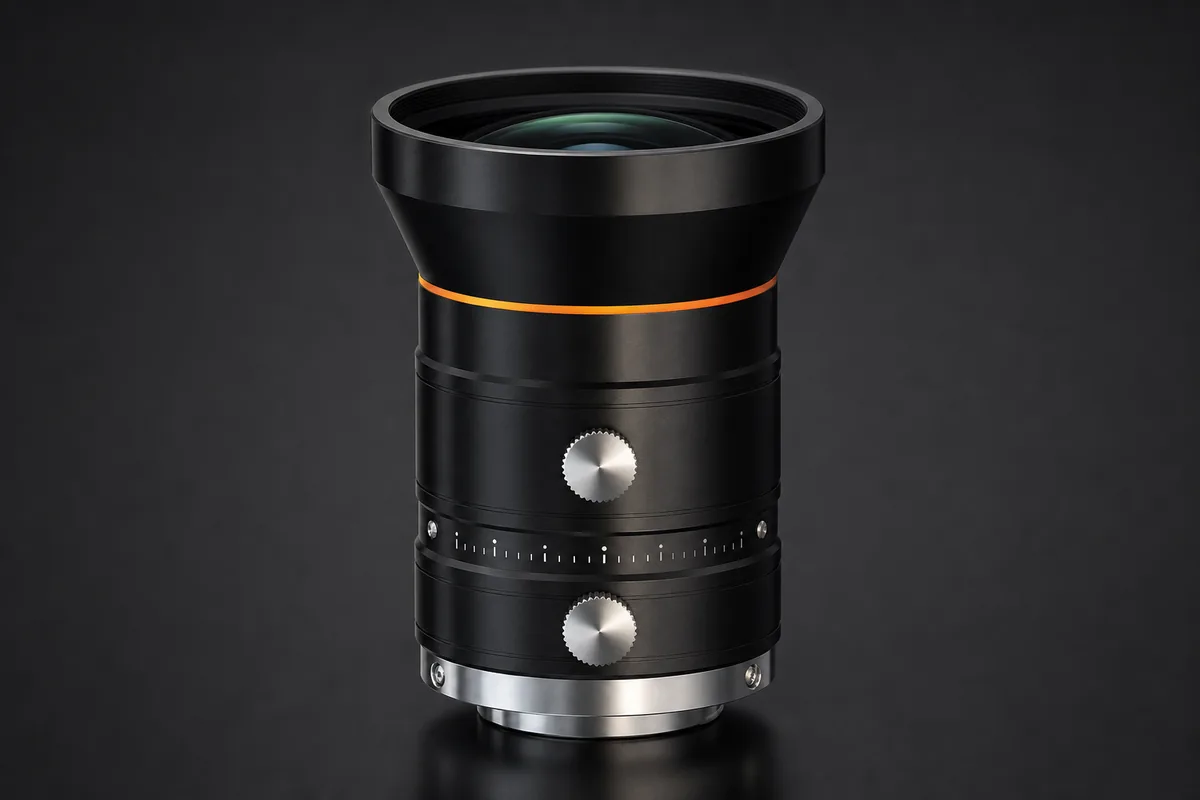

Hikrobot MVL-KF1628M-12MPE
Объектив Hikrobot MVL-KF1628M-12MPE: фокусное расстояние 16 мм, крепление C-mount, круг изображения Ø 17,6 мм (1,1″), диафрагма F2,8 – F16. Оптика рассчитана на инспекционный пост с выбранным размером кадра; горизонтальный угол поля 45,8 °, минимальная дистанция 0,1 м.
Производитель переводит эту серию на новые линейки. Модель есть в действующем прайсе — наличие, срок поставки и актуальный аналог подтвердим в первом ответе инженера.
- Наличие
- в наличии, склад в Москве
- Гарантия
- 36 месяцев
Геометрия KF-E с фокусом 16 мм
Умеренный ракурс на изображении Ø17,6 мм формирует MVL-KF1628M-12MPE с фокусным расстоянием 16 мм. Углы обзора равны 55,6° по диагонали, 45,8° по горизонтали и 35,3° по вертикали. Объектив устанавливается на C-mount; фокус и диафрагма F2.8–F16 регулируются вручную с минимальной дистанции 0,1 м.
Модель подходит для контроля целой детали на близко расположенной камере, если широкие 8 мм захватывают слишком много окружения. Дисторсия 0,15% задаёт исходную геометрию для калибровки. Корпус Ø45,6 × 68,2 мм имеет массу 189 г, а резьба M43 × 0.75 предназначена для установки фильтра перед объективом.
MVL-KF0814M-12MPE расширяет горизонтальный угол до 84,8° и открывается до F1.4. MVL-KF1628M-12MP имеет те же 16 мм и Ø17,6 мм, но даёт 44,9° по горизонтали, дисторсию −1,30% и более компактный корпус Ø38,6 × 48,56 мм. E-версию выбирают для геометрии 45,8° и дисторсии 0,15%; базовую — когда важнее меньшие размеры и масса 146 г.
Характеристики
| Тип объектива | FA-объектив |
| Фокусное расстояние | 16 мм |
| Диафрагменное число | 2,8…16 |
| Условный оптический формат объектива | 1,1″ |
| Диаметр круга изображения | 17,6 мм |
| Крепление объектива | C-mount |
| Увеличение | -0,441 × @ удлинительное кольцо 5 мм, ближняя граница фокусировки, рабочее расстояние 15,02 мм -0,428 × @ удлинительное кольцо 5 мм, дальняя граница фокусировки, рабочее расстояние 16,15 мм -0,257 × @ удлинительное кольцо 2 мм, ближняя граница фокусировки, рабочее расстояние 41,07 мм Показать все (22)-0,231 × @ удлинительное кольцо 2 мм, дальняя граница фокусировки, рабочее расстояние 47,84 мм-0,196 × @ удлинительное кольцо 1 мм, ближняя граница фокусировки, рабочее расстояние 60,3 мм -0,168 × @ удлинительное кольцо 1 мм, дальняя граница фокусировки, рабочее расстояние 73,91 мм -0,134 × @ удлинительное кольцо 0 мм, рабочее расстояние 100 мм -0,095 × @ удлинительное кольцо 0 мм, рабочее расстояние 150 мм -0,073 × @ удлинительное кольцо 0 мм, рабочее расстояние 200 мм -0,059 × @ удлинительное кольцо 0 мм, рабочее расстояние 250 мм -0,05 × @ удлинительное кольцо 0 мм, рабочее расстояние 300 мм -0,044 × @ удлинительное кольцо 0 мм, рабочее расстояние 350 мм -0,039 × @ удлинительное кольцо 0 мм, рабочее расстояние 400 мм -0,035 × @ удлинительное кольцо 0 мм, рабочее расстояние 450 мм -0,031 × @ удлинительное кольцо 0 мм, рабочее расстояние 500 мм -0,029 × @ удлинительное кольцо 0 мм, рабочее расстояние 550 мм -0,026 × @ удлинительное кольцо 0 мм, рабочее расстояние 600 мм -0,024 × @ удлинительное кольцо 0 мм, рабочее расстояние 650 мм -0,023 × @ удлинительное кольцо 0 мм, рабочее расстояние 700 мм -0,02 × @ удлинительное кольцо 0 мм, рабочее расстояние 800 мм -0,018 × @ удлинительное кольцо 0 мм, рабочее расстояние 900 мм -0,016 × @ удлинительное кольцо 0 мм, рабочее расстояние 1000 мм |
| Рабочее расстояние | 15,02 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, увеличение -0,441 × 16,15 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, увеличение -0,428 × 41,07 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, увеличение -0,257 × Показать все (22)47,84 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, увеличение -0,231 ×60,3 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, увеличение -0,196 × 73,91 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, увеличение -0,168 × 100 мм @ удлинительное кольцо 0 мм, увеличение -0,134 × 150 мм @ удлинительное кольцо 0 мм, увеличение -0,095 × 200 мм @ удлинительное кольцо 0 мм, увеличение -0,073 × 250 мм @ удлинительное кольцо 0 мм, увеличение -0,059 × 300 мм @ удлинительное кольцо 0 мм, увеличение -0,05 × 350 мм @ удлинительное кольцо 0 мм, увеличение -0,044 × 400 мм @ удлинительное кольцо 0 мм, увеличение -0,039 × 450 мм @ удлинительное кольцо 0 мм, увеличение -0,035 × 500 мм @ удлинительное кольцо 0 мм, увеличение -0,031 × 550 мм @ удлинительное кольцо 0 мм, увеличение -0,029 × 600 мм @ удлинительное кольцо 0 мм, увеличение -0,026 × 650 мм @ удлинительное кольцо 0 мм, увеличение -0,024 × 700 мм @ удлинительное кольцо 0 мм, увеличение -0,023 × 800 мм @ удлинительное кольцо 0 мм, увеличение -0,02 × 900 мм @ удлинительное кольцо 0 мм, увеличение -0,018 × 1000 мм @ удлинительное кольцо 0 мм, увеличение -0,016 × |
| Рабочий отрезок | 17,526 мм |
| Минимальная дистанция фокусировки | 100 мм |
| Ширина поля зрения | 32 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 15,02 мм 29 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 15,02 мм 20 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 15,02 мм Показать все (66)33 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 16,15 мм30 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 16,15 мм 21 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 16,15 мм 55 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 41,07 мм 50 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 41,07 мм 34 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 41,07 мм 61 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 47,84 мм 55 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 47,84 мм 38 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 47,84 мм 72 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 60,3 мм 65 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 60,3 мм 45 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 60,3 мм 84 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 73,91 мм 76 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 73,91 мм 52 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 73,91 мм 105,52 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 100 мм 92,91 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 100 мм 63,06 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 100 мм 149,63 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 150 мм 131,75 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 150 мм 89,42 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 150 мм 193,96 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 200 мм 170,78 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 200 мм 115,91 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 200 мм 239,66 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 250 мм 211,02 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 250 мм 143,22 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 250 мм 282,8 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 300 мм 249 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 300 мм 169 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 300 мм 321,36 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 350 мм 282,95 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 350 мм 192,05 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 350 мм 361,64 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 400 мм 318,41 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 400 мм 216,11 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 400 мм 405,16 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 450 мм 356,73 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 450 мм 242,12 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 450 мм 456,13 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 500 мм 401,61 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 500 мм 272,58 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 500 мм 490,97 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 550 мм 432,29 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 550 мм 293,4 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 550 мм 535,61 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 600 мм 471,59 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 600 мм 320,08 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 600 мм 579,51 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 650 мм 510,25 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 650 мм 346,31 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 650 мм 622,91 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 700 мм 548,46 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 700 мм 372,25 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 700 мм 707 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 800 мм 622,5 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 800 мм 422,5 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 800 мм 794,38 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 900 мм 699,44 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 900 мм 474,72 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 900 мм 883,75 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 1000 мм 778,13 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 1000 мм 528,13 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 1000 мм |
| Угол поля зрения по горизонтали | 45,8 ° @ ширина сенсора 14,14 мм |
| Угол поля зрения по вертикали | 35,3 ° @ высота сенсора 10,35 мм |
| Угол поля зрения по диагонали | 55,6 ° @ диагональ сенсора 17,52 мм |
| Оптическая дисторсия | 0,15 % |
| Управление фокусом | ручное |
| Управление диафрагмой | ручное |
| Резьба фильтра | M43×0,75 |
| Габариты | 45,6×68,2 мм |
| Масса | 189 г |
| Сертификация | RoHS2.0 |
| Разрешение объектива | 12 Мп |
| Температура | -10…50 °C |
| Тип фокусного расстояния | фиксированное |
Документы
Подбор и применение
Контроль детали при горизонтальном угле 45,8°. Работа с сенсором формата 1,1″ и изображением Ø17,6 мм. Ручная настройка с дистанции от 0,1 м.
Минимальный комплект: объектив MVL-KF1628M-12MPE с C-mount, совместимая камера, её интерфейсный кабель и питание.
Рядом в линейке: MVL-KF0814M-12MPE — Выбирать для более широкого горизонтального угла 84,8° и диафрагмы F1.4; MVL-KF1628M-12MP — Предпочесть более компактный корпус Ø38,6 × 48,56 мм массой 146 г.
Соседние модели серии KF
| Модель | Фокусное расстояние |
|---|---|
| MVL-KF1628M-12MPE | 16 мм |
| MVL-KF1228M-12MP | 12 мм |
| MVL-KF1628M-12MP | 16 мм |
| MVL-KF2528M-12MP | 25 мм |
| MVL-KF3528M-12MP | 35 мм |
Семейство и другие исполнения
Объективы для матриц 1″ и 1.1″ (12 МП) · 16 арт.
Вопросы и ответы
С каким размером сенсора работает объектив MVL-KF1628M-12MPE?
Круг изображения имеет диаметр Ø17,6 мм и соответствует формату 1,1″. Посадка выполнена как C-mount с рабочим отрезком 17,526 мм. Камеру подбирают по двум условиям: диагональ сенсора помещается в этот круг, а корпус имеет нужный байонет.
Какие углы обзора задаёт E-версия KF с фокусом 16 мм на сенсоре?
Углы составляют 55,6° по диагонали, 45,8° по горизонтали и 35,3° по вертикали. Это намного уже, чем у E-версии 8 мм с горизонтальным углом 84,8°, но немного шире 44,9° базовой KF на 16 мм.
Как выполняется настройка MVL-KF1628M-12MPE на дистанции 0,1 м?
Минимальная дистанция фокусировки равна 0,1 м. После крепления камеры ручным кольцом наводят резкость, затем выбирают ручную диафрагму в пределах F2.8–F16 и повторно проверяют изображение при рабочей экспозиции.
Чем дисторсия KF-E 16 мм отличается от базовой версии при калибровке?
У MVL-KF1628M-12MPE дисторсия равна 0,15%, у MVL-KF1628M-12MP — −1,30%. Это паспортные характеристики разных оптических схем. Для измерений каждую связку с камерой калибруют отдельно при рабочей дистанции.
Какой фильтр и монтажный объём нужны MVL-KF1628M-12MPE в установке?
Фильтр устанавливается в резьбу M43 × 0.75. Габариты объектива равны Ø45,6 × 68,2 мм, масса — 189 г. Температурный диапазон от −10 до 50 °C учитывают при размещении и окончательной ручной настройке фокуса.
