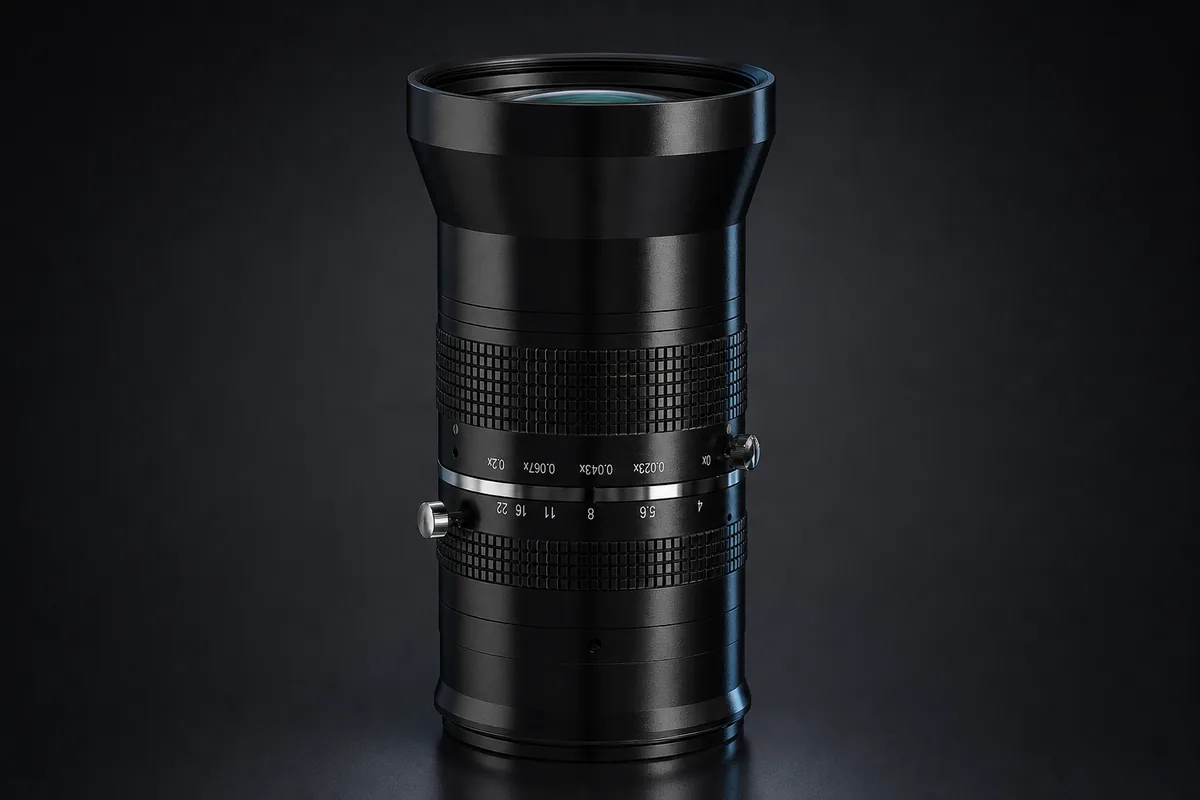

Hikrobot MVL-LF2540M-M58-65MP

Короткий фокус для крупного формата

Фокусное расстояние 25 мм при круге изображения Ø46 мм выделяет MVL-LF2540M-M58-65MP среди крупноформатных объективов LF. Модель работает с увеличением от 0.001x до 0.2x, допускает ручную установку диафрагмы от F4.0 до F22 и имеет оптическое искажение 0,9 %. Байонет M58 × P0.75 и рабочий отрезок 11,48 мм задают механику соединения, а резьба M95 × P1.0 предназначена для фильтра.

Диапазон рабочих дистанций начинается со 100 мм и продолжается до бесконечности. Это сочетание применимо, когда крупный формат изображения нужно получить с коротким фокусом и менять охват сцены перемещением камеры. Ручные фокус и диафрагма подходят для стационарного поста, где оптику настраивают после установки. Корпус Ø98 × 139,6 мм и масса 1,1 кг требуют отдельной проверки жёсткости крепления.

MVL-LF3540M-M58-65MP сохраняет байонет M58 × P0.75 и верхнее увеличение 0.2x, но имеет фокус 35 мм, круг Ø42 мм и искажение 0,5 %. MVL-LF5036M-M58-65MP при том же байонете даёт 50 мм, круг Ø46 мм и увеличение до 0.5x при искажении 0,3 %. Вариант 25 мм выбирают ради более короткого фокуса и минимальной дистанции 100 мм; 35 мм — ради меньшего искажения, а 50 мм — когда нужен более крупный масштаб.

Документы

Подбор и применение

Крупноформатная съёмка с коротким фокусом 25 мм. Перенастройка увеличения от 0.001x до 0.2x. Работа с кругом изображения Ø46 мм.

Минимальный комплект: объектив MVL-LF2540M-M58-65MP, камера либо адаптер M58 × P0.75, кабель интерфейса камеры и питание согласно её спецификации.

Рядом в линейке: MVL-LF3540M-M58-65MP — Предпочесть при фокусе 35 мм, круге Ø42 мм и искажении 0,5 %; MVL-LF5036M-M58-65MP — Выбрать при необходимости увеличения до 0.5x с кругом изображения Ø46 мм.

Соседние модели серии LF

Семейство и другие исполнения

Объективы для линейных камер (line scan) · 23 арт.

Вопросы и ответы

Какой диапазон дистанций и увеличений поддерживает объектив с фокусом 25 мм?

Рабочая дистанция MVL-LF2540M-M58-65MP начинается от 100 мм и продолжается до бесконечности, диапазон увеличения составляет 0.001x–0.2x. Положение объектива выбирают под требуемый масштаб, затем уточняют поле и фокусировку на фактической связке камеры и объекта.

С какой камерой механически соединяется крепление M58 × P0.75?

Объектив использует байонет M58 × P0.75 и рабочий отрезок 11,48 мм. Камера либо адаптер должны совпадать по резьбе и обеспечивать положение фокальной плоскости на этом отрезке. Круг изображения Ø46 мм дополнительно ограничивает допустимый размер активной области камеры.

Что означает искажение 0,9 % для геометрических измерений при проектировании системы?

Искажение 0,9 % — характеристика, которую следует учитывать при контроле размеров и формы. В сравнении с MVL-LF3540M-M58-65MP, где указано 0,5 %, геометрическая коррекция может быть существеннее. Допустимость определяют по требуемой погрешности и результатам калибровки всей системы.

Какая резьба предусмотрена под фильтр у MVL-LF2540M-M58-65MP?

Передняя резьба имеет размер M95 × P1.0. Фильтр подбирают с тем же диаметром и шагом, а его оправа не должна ограничивать круг изображения Ø46 мм. После сборки проверяют равномерность изображения по краям во всём рабочем диапазоне увеличения 0.001x–0.2x.

Какие масса и температурный режим учитываются в механической стойке?

Объектив весит 1,1 кг, имеет габарит Ø98 × 139,6 мм и рассчитан на температуру от −10 до 50 °C. Стойка должна удерживать эту массу без смещения фокуса и оставлять место под корпус. При работе температуру оптического узла сохраняют внутри указанного интервала.
