Объектив FA · LF series

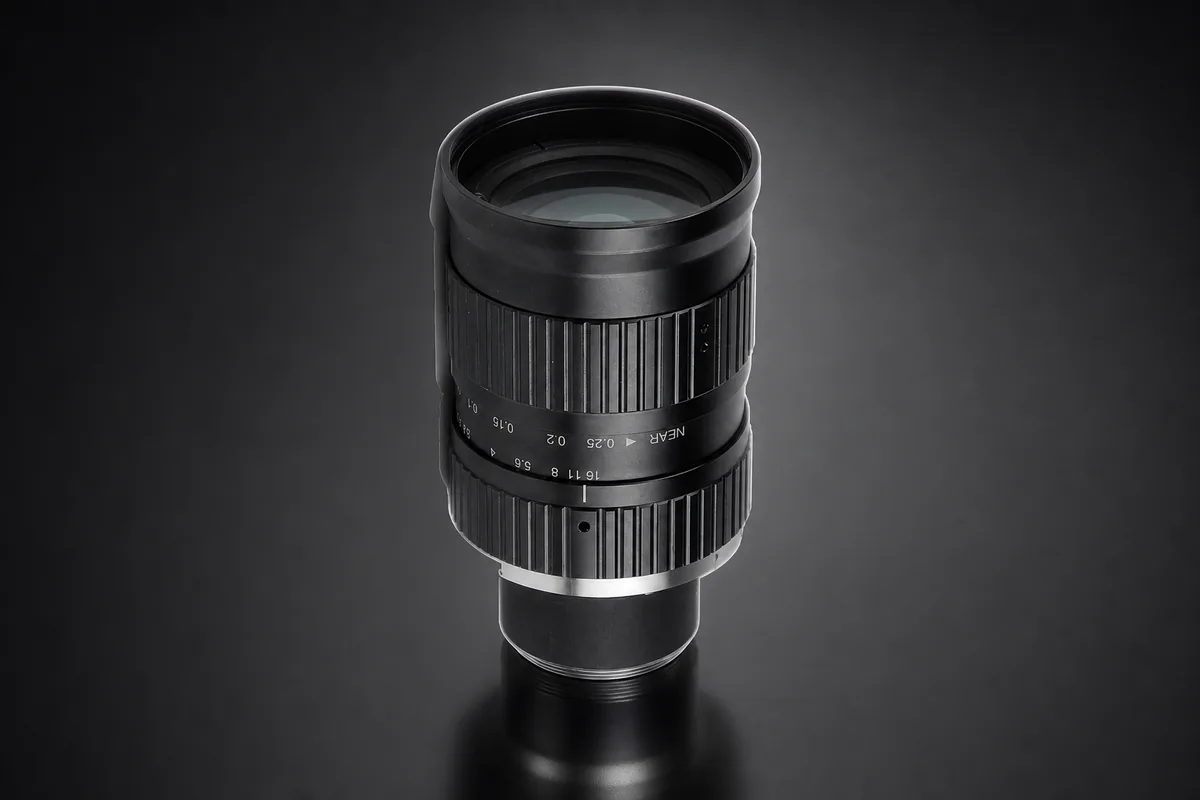

Hikrobot MVL-LF8040M-021V-M72
Объектив Hikrobot MVL-LF8040M-021V-M72: фокусное расстояние 80 мм, крепление M72, круг изображения Ø60 мм, диафрагма F4 – F22. Предназначен для съёмки с заданным масштабом 0,12× на рабочей дистанции 750 ± 9 мм; параметры выбирают по требуемому полю и размеру сенсора.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Три масштаба для большого поля
Круг изображения Ø60 мм и фокус 80 мм определяют крупноформатное исполнение MVL-LF8040M-021V-M72. Оптика рассчитана на три увеличения — 0.12x, 0.21x и 0.31x — при искажении -0.11 %. Диафрагма от F4 до F22 и фокус управляются вручную. Для соединения используется M72 × P0.75 с рабочим отрезком 12 мм, а передняя резьба фильтра имеет размер M39 × 0.5.
Точкам масштаба соответствуют рабочие дистанции 750, 450 и 325 мм с допуском ± 9 мм. При проектировании поста контроля крупного объекта сначала выбирают охват 0.12x, 0.21x либо 0.31x, затем задают соответствующее положение оптики. Искажение -0.11 % учитывают при контроле геометрии линии и контура. Корпус Ø45 мм имеет длину 108,28–116,28 мм и массу 321,2 г.
MVL-LF6040M-013-M72 совпадает по байонету, но имеет фокус 60 мм, круг Ø58 мм и непрерывный диапазон 0.07x–0.37x; для него также указан целевой формат линейной камеры 8k 7 мкм. MVL-LF12040M-033V-M90 даёт круг Φ82 мм, фокус 120 мм и дистанции 480–558 мм, требуя M90 × P1. Версию 80 мм выбирают при круге Ø60 мм и одной из трёх заданных дистанций; 60 мм — для более широкого диапазона, 120 мм — для большего формата изображения.
Характеристики
| Тип объектива | FA-объектив |
| Фокусное расстояние | 80 мм |
| Диафрагменное число | 4…22 |
| Диаметр круга изображения | 60 мм |
| Крепление объектива | M72×0,75 |
| Увеличение | 0,12 × @ рабочее расстояние 750 мм 0,21 × @ рабочее расстояние 450 мм 0,31 × @ рабочее расстояние 325 мм Показать все (22)0,313 × @ удлинительное кольцо 60 мм, удлинительные кольца 50/10 мм, регулировка переходника 0…8 мм, рабочее расстояние 322 мм0,3093 × @ удлинительное кольцо 60 мм, удлинительные кольца 50/10 мм, регулировка переходника 0…8 мм, рабочее расстояние 325 мм 0,2823 × @ удлинительное кольцо 60 мм, удлинительные кольца 50/10 мм, регулировка переходника 0…8 мм, рабочее расстояние 350 мм 0,26 × @ удлинительное кольцо 60 мм, удлинительные кольца 50/10 мм, регулировка переходника 0…8 мм, рабочее расстояние 375 мм 0,215 × @ удлинительное кольцо 60 мм, удлинительные кольца 50/10 мм, регулировка переходника 0…8 мм, рабочее расстояние 442 мм 0,252 × @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, регулировка переходника 0…8 мм, рабочее расстояние 386 мм 0,2404 × @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, регулировка переходника 0…8 мм, рабочее расстояние 400 мм 0,2094 × @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, регулировка переходника 0…8 мм, рабочее расстояние 450 мм 0,1854 × @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, регулировка переходника 0…8 мм, рабочее расстояние 500 мм 0,1665 × @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, регулировка переходника 0…8 мм, рабочее расстояние 550 мм 0,153 × @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, регулировка переходника 0…8 мм, рабочее расстояние 595 мм 0,19 × @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, регулировка переходника 0…8 мм, рабочее расстояние 491 мм 0,1854 × @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, регулировка переходника 0…8 мм, рабочее расстояние 500 мм 0,1665 × @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, регулировка переходника 0…8 мм, рабочее расстояние 550 мм 0,1509 × @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, регулировка переходника 0…8 мм, рабочее расстояние 600 мм 0,1381 × @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, регулировка переходника 0…8 мм, рабочее расстояние 650 мм 0,1272 × @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, регулировка переходника 0…8 мм, рабочее расстояние 700 мм 0,118 × @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, регулировка переходника 0…8 мм, рабочее расстояние 750 мм 0,091 × @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, регулировка переходника 0…8 мм, рабочее расстояние 957 мм |
| Рабочее расстояние | 322 мм @ удлинительное кольцо 60 мм, удлинительные кольца 50/10 мм, увеличение 0,313 ×, регулировка переходника 0…8 мм 325 мм @ удлинительное кольцо 60 мм, удлинительные кольца 50/10 мм, увеличение 0,3093 ×, регулировка переходника 0…8 мм 350 мм @ удлинительное кольцо 60 мм, удлинительные кольца 50/10 мм, увеличение 0,2823 ×, регулировка переходника 0…8 мм Показать все (19)375 мм @ удлинительное кольцо 60 мм, удлинительные кольца 50/10 мм, увеличение 0,26 ×, регулировка переходника 0…8 мм442 мм @ удлинительное кольцо 60 мм, удлинительные кольца 50/10 мм, увеличение 0,215 ×, регулировка переходника 0…8 мм 386 мм @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, увеличение 0,252 ×, регулировка переходника 0…8 мм 400 мм @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, увеличение 0,2404 ×, регулировка переходника 0…8 мм 450 мм @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, увеличение 0,2094 ×, регулировка переходника 0…8 мм 500 мм @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, увеличение 0,1854 ×, регулировка переходника 0…8 мм 550 мм @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, увеличение 0,1665 ×, регулировка переходника 0…8 мм 595 мм @ удлинительное кольцо 55 мм, удлинительные кольца 50/5 мм, увеличение 0,153 ×, регулировка переходника 0…8 мм 491 мм @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, увеличение 0,19 ×, регулировка переходника 0…8 мм 500 мм @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, увеличение 0,1854 ×, регулировка переходника 0…8 мм 550 мм @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, увеличение 0,1665 ×, регулировка переходника 0…8 мм 600 мм @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, увеличение 0,1509 ×, регулировка переходника 0…8 мм 650 мм @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, увеличение 0,1381 ×, регулировка переходника 0…8 мм 700 мм @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, увеличение 0,1272 ×, регулировка переходника 0…8 мм 750 мм @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, увеличение 0,118 ×, регулировка переходника 0…8 мм 957 мм @ удлинительное кольцо 50 мм, удлинительные кольца 50 мм, увеличение 0,091 ×, регулировка переходника 0…8 мм |
| Рабочий отрезок | 12 мм |
| Диапазон рабочих расстояний | 750 ±9 мм @ увеличение 0,12 ×; 450 ±9 мм @ увеличение 0,21 ×; 325 ±9 мм @ увеличение 0,31 × |
| Допуск рабочего расстояния | 9 мм |
| Угол поля зрения по горизонтали | 32,97 ° @ ширина сенсора 57,3 мм |
| Оптическая дисторсия | -0,11 % |
| Управление фокусом | ручное |
| Управление диафрагмой | ручное |
| Резьба фильтра | M39×0,5 |
| Габариты | 45×108,28 мм (минимум); 45×116,28 мм (максимум) |
| Масса | 321,2 г |
| Сертификация | RoHS2.0 |
| Класс ширины строки совместимой камеры | 8K |
| Размер пикселя совместимой камеры | 7×7 мкм |
| Температура | -10…50 °C |
| Тип фокусного расстояния | фиксированное |
Документы
Подбор и применение
Контроль крупного поля в круге Ø60 мм. Съёмка при увеличении 0.12x, 0.21x или 0.31x. Размещение оптики на дистанции от 325 до 750 мм.
Минимальный комплект: объектив MVL-LF8040M-021V-M72, камера или адаптер с резьбой M72 × P0.75, её интерфейсный кабель и источник питания по спецификации.
Рядом в линейке: MVL-LF6040M-013-M72 — Предпочесть для фокуса 60 мм и диапазона увеличения от 0.07x до 0.37x; MVL-LF12040M-033V-M90 — Рассмотреть при необходимости круга Φ82 мм и крепления M90 × P1.
Соседние модели серии LF
| Модель | Фокусное расстояние |
|---|---|
| MVL-LF8040M-021V-M72 | 80 мм |
| MVL-LF5036M-M58-65MP | 50 мм |
| MVL-LF6040M-013-M72 | 60 мм |
Семейство и другие исполнения
Крупноформатные объективы M72 и F-mount · 18 арт.
Вопросы и ответы
Какие рабочие положения предусмотрены у MVL-LF8040M-021V-M72?
Увеличению 0.12x соответствует дистанция 750 мм, 0.21x — 450 мм, 0.31x — 325 мм; допуск составляет ± 9 мм. Это три связанные точки настройки. Проектный режим выбирают одной из этих пар, после чего вручную наводят резкость и фиксируют положение объектива.
Как круг изображения Ø60 мм влияет на выбор камеры для объектива?
Круг Ø60 мм задаёт область покрытия объектива. Активная область камеры должна укладываться в этот диаметр и одновременно соответствовать креплению M72 × P0.75 и рабочему отрезку 12 мм. Все три параметра проверяют до расчёта механической посадки.
Что означает отрицательное искажение -0.11 % в измерительной сцене?
Знак показывает направление геометрического отклонения, а значение -0.11 % — его величину. При измерении линий и контуров этот вклад учитывают в калибровочной модели собранной системы. Контроль выполняют по всему кругу изображения Ø60 мм на выбранной рабочей дистанции.
Какие резьбы нужны для камеры и фильтра у версии с фокусом 80 мм?
Со стороны камеры используется M72 × P0.75, а для фильтра — M39 × 0.5; рабочий отрезок равен 12 мм. Назначения резьб различаются: первая удерживает объектив, вторая принимает передний фильтр. При сборке сохраняют свободный круг изображения Ø60 мм.
Как учесть массу и температурный диапазон MVL-LF8040M-021V-M72?
Масса составляет 321,2 г, габарит — Ø45 мм при длине от 108,28 до 116,28 мм, рабочая температура — от −10 до 50 °C. Крепление рассчитывают под массу и максимальную длину, оставляя доступ к ручным кольцам диафрагмы F4–F22 и фокусировки.
