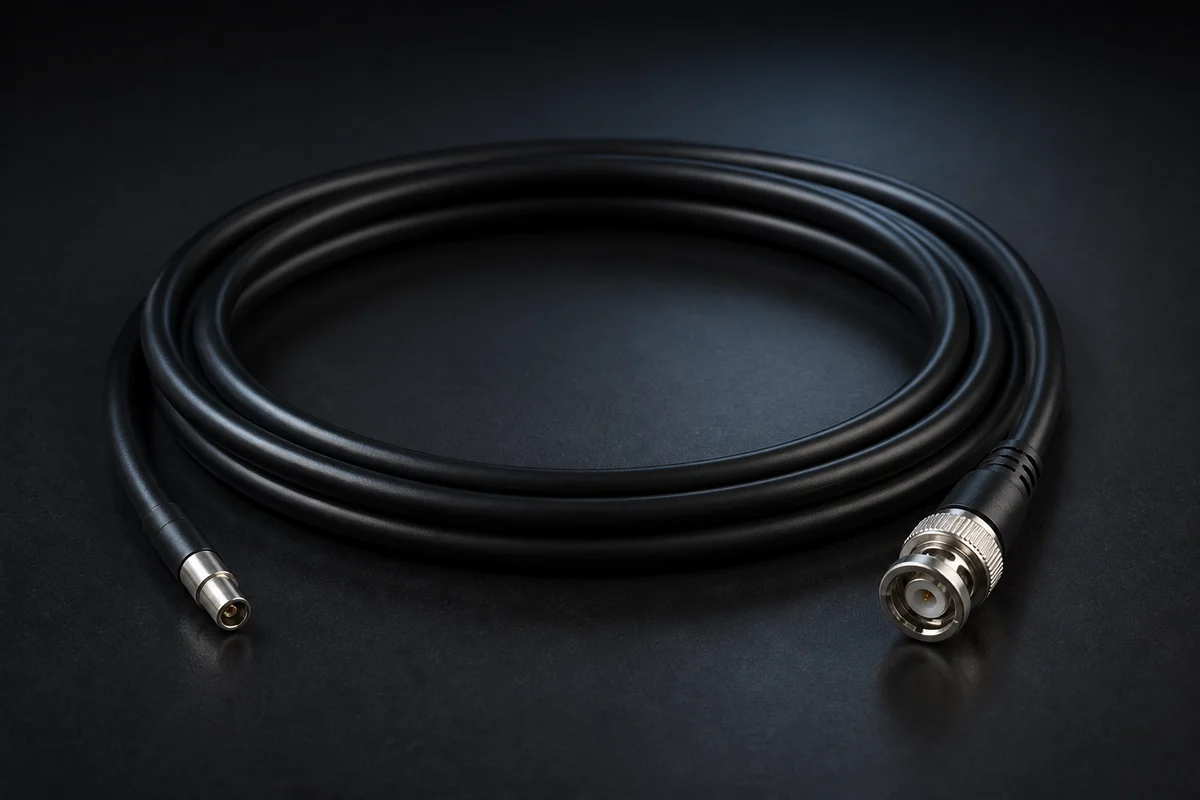

Кабели CoaXPress CXP-6 и CXP-12 (MV-ACXP)

Семейство «Кабели CoaXPress CXP-6 и CXP-12» Hikrobot включает стандартные и высокогибкие коаксиальные исполнения с разъёмами DIN, BNC и HD-BNC. Они соединяют матричную камеру с платой захвата; комплект выбирают по режиму интерфейса, паре разъёмов и числу используемых линий камеры.

CoaXPress

Кабели CoaXPress для камер Hikrobot высокого разрешения: CXP-6 и CXP-12, разъёмы DIN и HD-BNC, высокогибкое исполнение. Число коаксиалов зависит от камеры и грабера — сверьте конфигурацию с инженером.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: под заказ
Срок поставки: 4 недели
Гарантия: 36 месяцев

Подобрать под задачу

Hikrobot Кабели CoaXPress CXP-6 и CXP-12 (MV-ACXP)

Артикулы и варианты

Конструкция кабеля	жилы¹
Материал оболочки	PVC¹
Ресурс изгибов	≤2000000 (максимум) @ U-образный изгиб¹
Предельное напряжение кабеля	≤300 В (максимум) @ постоянный ток¹
Ресурс соединений разъёма	500¹
Класс огнестойкости	CMR¹
Цвет кабеля	чёрный¹

Стандартное исполнение (ST)

Условия прокладки кабеля	неподвижная прокладка
Сертификация	UL¹

Артикул	PN	Длина встроенного кабеля	Разъём A (первая сторона)	Разъём B (вторая сторона)
MV-ACXP12-HDBNC-HDBNC-ST-3m	310100820	3 м	HD-BNC	HD-BNC
Все характеристики Тип кабеля CXP-12 стандартный кабель передачи данных Диаметр кабеля 7 мм Минимальный радиус изгиба ≥84 мм (минимум) Рабочая температура -20…80 °C
MV-ACXP6-DIN-BNC-ST-3m	310100887	3 м	CoaXPress DIN 1.0/2.3	BNC
Все характеристики Тип кабеля CXP-6 стандартный кабель передачи данных Диаметр кабеля 4 мм Минимальный радиус изгиба ≥60 мм (минимум) Рабочая температура -30…75 °C
MV-ACXP6-DIN-DIN-ST-3m	310100884	3 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3
Все характеристики Тип кабеля CXP-6 стандартный кабель передачи данных Диаметр кабеля 4 мм Минимальный радиус изгиба ≥60 мм (минимум) Рабочая температура -30…75 °C
MV-ACXP12-HDBNC-HDBNC-ST-5m	310100821	5 м	HD-BNC	HD-BNC
Все характеристики Тип кабеля CXP-12 стандартный кабель передачи данных Диаметр кабеля 7 мм Минимальный радиус изгиба ≥84 мм (минимум) Рабочая температура -20…80 °C
MV-ACXP6-DIN-BNC-ST-5m	310100888	5 м	CoaXPress DIN 1.0/2.3	BNC
Все характеристики Тип кабеля CXP-6 стандартный кабель передачи данных Диаметр кабеля 4 мм Минимальный радиус изгиба ≥60 мм (минимум) Рабочая температура -30…75 °C
MV-ACXP6-DIN-DIN-ST-5m	310100885	5 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3
Все характеристики Тип кабеля CXP-6 стандартный кабель передачи данных Диаметр кабеля 4 мм Минимальный радиус изгиба ≥60 мм (минимум) Рабочая температура -30…75 °C
MV-ACXP6-DIN(up)-DIN-ST-8m	310102556	8 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3 угловой
Все характеристики Тип кабеля CoaXPress² Диаметр кабеля — Минимальный радиус изгиба — Рабочая температура —
MV-ACXP12-HDBNC-HDBNC-ST-10m	310100822	10 м	HD-BNC	HD-BNC
Все характеристики Тип кабеля CXP-12 стандартный кабель передачи данных Диаметр кабеля 7 мм Минимальный радиус изгиба ≥84 мм (минимум) Рабочая температура -20…80 °C
MV-ACXP6-DIN-BNC-ST-10m	310100889	10 м	CoaXPress DIN 1.0/2.3	BNC
Все характеристики Тип кабеля CXP-6 стандартный кабель передачи данных Диаметр кабеля 4 мм Минимальный радиус изгиба ≥60 мм (минимум) Рабочая температура -30…75 °C
MV-ACXP6-DIN-DIN-ST-10m	310100886	10 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3
Все характеристики Тип кабеля CXP-6 стандартный кабель передачи данных Диаметр кабеля 4 мм Минимальный радиус изгиба ≥60 мм (минимум) Рабочая температура -30…75 °C

Высокогибкое исполнение (HF)

Диаметр кабеля	5 мм¹
Минимальный радиус изгиба	≥60 мм (минимум)¹

Артикул	PN	Длина встроенного кабеля	Разъём A (первая сторона)	Разъём B (вторая сторона)
MV-ACXP6-DIN(up)-DIN-HF-1.5m	310102282	1,5 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3 угловой
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP12-HDBNC(up)-HDBNC-HF-3m	310102202	3 м	HD-BNC	HD-BNC угловой
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-12 высокогибкий кабель передачи данных Рабочая температура -20…80 °C Сертификация RoHS
MV-ACXP12-HDBNC-HDBNC-HF-3m	310100919	3 м	HD-BNC	HD-BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-12 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN(up)-DIN-HF-3m	310102283	3 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3 угловой
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN-BNC-HF-3m	310100913	3 м	CoaXPress DIN 1.0/2.3	BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN-DIN-HF-3m	310100910	3 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN-HDBNC(up)-HF-3m	310102661	3 м	DIN²	HD-BNC вверх²
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CoaXPress² Рабочая температура — Сертификация —
MV-ACXP6-DIN-HDBNC-HF-3m	310100916	3 м	CoaXPress DIN 1.0/2.3	HD-BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP12-HDBNC(up)-HDBNC-HF-4m	310102203	4 м	HD-BNC	HD-BNC угловой
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-12 высокогибкий кабель передачи данных Рабочая температура -20…80 °C Сертификация RoHS
MV-ACXP12-HDBNC-HDBNC-HF-4m	310102201	4 м	HD-BNC	HD-BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-12 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP12-HDBNC-HDBNC-HF-5m	310100920	5 м	HD-BNC	HD-BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-12 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN(up)-DIN-HF-5m	310102284	5 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3 угловой
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN-BNC-HF-5m	310100914	5 м	CoaXPress DIN 1.0/2.3	BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN-DIN-HF-5m	310100911	5 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN-HDBNC(up)-HF-5m	310102662	5 м	DIN²	HD-BNC вверх²
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CoaXPress² Рабочая температура — Сертификация —
MV-ACXP6-DIN-HDBNC-HF-5m	310100917	5 м	CoaXPress DIN 1.0/2.3	HD-BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP12-HDBNC-HDBNC-HF-7m	310102096	7 м	HD-BNC	HD-BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-12 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN-HDBNC-HF-7m	310102664	7 м	DIN²	HD-BNC²
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CoaXPress² Рабочая температура — Сертификация —
MV-ACXP6-DIN(up)-DIN-HF-8m	310102285	8 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3 угловой
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP12-HDBNC(up)-HDBNC-HF-10m	310102828	10 м	HD-BNC²	HD-BNC вверх²
Условия прокладки кабеля в кабельной цепи (минимум) Все характеристики Тип кабеля CoaXPress² Рабочая температура — Сертификация —
MV-ACXP12-HDBNC-HDBNC-HF-10m	310100921	10 м	HD-BNC	HD-BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-12 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN-BNC-HF-10m	310100915	10 м	CoaXPress DIN 1.0/2.3	BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN-DIN-HF-10m	310100912	10 м	CoaXPress DIN 1.0/2.3	CoaXPress DIN 1.0/2.3
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP6-DIN-HDBNC(up)-HF-10m	310102663	10 м	DIN²	HD-BNC вверх²
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CoaXPress² Рабочая температура — Сертификация —
MV-ACXP6-DIN-HDBNC-HF-10m	310100918	10 м	CoaXPress DIN 1.0/2.3	HD-BNC
Условия прокладки кабеля в кабельной цепи Все характеристики Тип кабеля CXP-6 высокогибкий кабель передачи данных Рабочая температура -30…80 °C Сертификация RoHS, UL
MV-ACXP12-HDBNC(up)-HDBNC-HF-15m	310103029	15 м	HD-BNC²	HD-BNC вверх²
Условия прокладки кабеля в кабельной цепи (минимум) Все характеристики Тип кабеля CoaXPress² Рабочая температура — Сертификация —

¹ указано не для всех исполнений
² данные неофициальные

Для каких камер и считывателей

MV-CH050-90XM-C-NN MV-CH140-90YM-M58S-NF MV-CH1510-10XM-M72-NF MV-CH1510-11XM-M72-TF MV-CH210-90YM-M58S-NN MV-CH2450-10YM-M72-TF MV-CH6040-10XM-M72-NF MV-CH650-90XM-F-NF MV-CH050-90XC-C-NN MV-CH120-40XM-M58S-NN MV-CH120-90X2M-C-NN MV-CH120-90X2C-C-NN

и ещё 43 — Матричные камеры →

Подходит ко всем камерам с интерфейсом CoaXPress:

Матричные камеры

Вопросы и ответы

С чего начинать согласование кабеля между камерой и платой захвата?

Сначала зафиксируйте режим CXP и разъёмы на обоих концах линии. В группе CXP-6 есть DIN — DIN, DIN — BNC и DIN — HD-BNC, а CXP-12 представлен соединением HD-BNC — HD-BNC. После этого выбирают длину, механику ST или HF и ориентацию разъёма.

Почему для одной камеры может потребоваться несколько коаксиалов?

Количество кабелей соответствует числу используемых CXP-линий: каждой линии нужен отдельный коаксиал. Старшие модели камер работают через 2–4 линии, поэтому число соединений проверяют вместе с конфигурацией платы захвата, а не определяют только по одному разъёму на корпусе.

Какие длины доступны, если кабель должен выдерживать движение?

Высокогибкие HF позиции представлены от 1,5 до 15 м. Внутри диапазона есть длины 1,5, 3, 4, 5, 7, 8, 10 и 15 м, но конкретный ряд зависит от режима и пары разъёмов. Поэтому сначала выбирают DIN, BNC или HD-BNC, а уже затем доступный метраж.

Для чего в обозначении встречается разъём с направлением вверх?

Такое исполнение задаёт выход кабеля вверх от корпуса и учитывается при тесной компоновке. В семействе оно есть у DIN для CXP-6 и у HD-BNC для CXP-12, а также в переходе DIN — HD-BNC. Ориентацию проверяют до прокладки, вместе с допустимым местом для изгиба.

Можно ли выбирать одинаковую длину без учёта режима CXP-6 или CXP-12?

Нет, предельная длина линии связана с режимом, причём для CXP-12 она короче. Таблица содержит конкретные сочетания режима, разъёмов и метража от 1,5 до 15 м. Нужную позицию определяют по всей комбинации, а не переносят длину из другой группы CXP.

Какие переходы между разъёмами встречаются только в группе CXP-6?

Для CXP-6 перечислены переходы DIN — BNC и DIN — HD-BNC, а также соединение DIN — DIN. Группа CXP-12 построена на HD-BNC — HD-BNC. Вариант DIN — HD-BNC присутствует в высокогибком исполнении HF на 3, 5, 7 и 10 м.
