Матричная камера · CH140 series

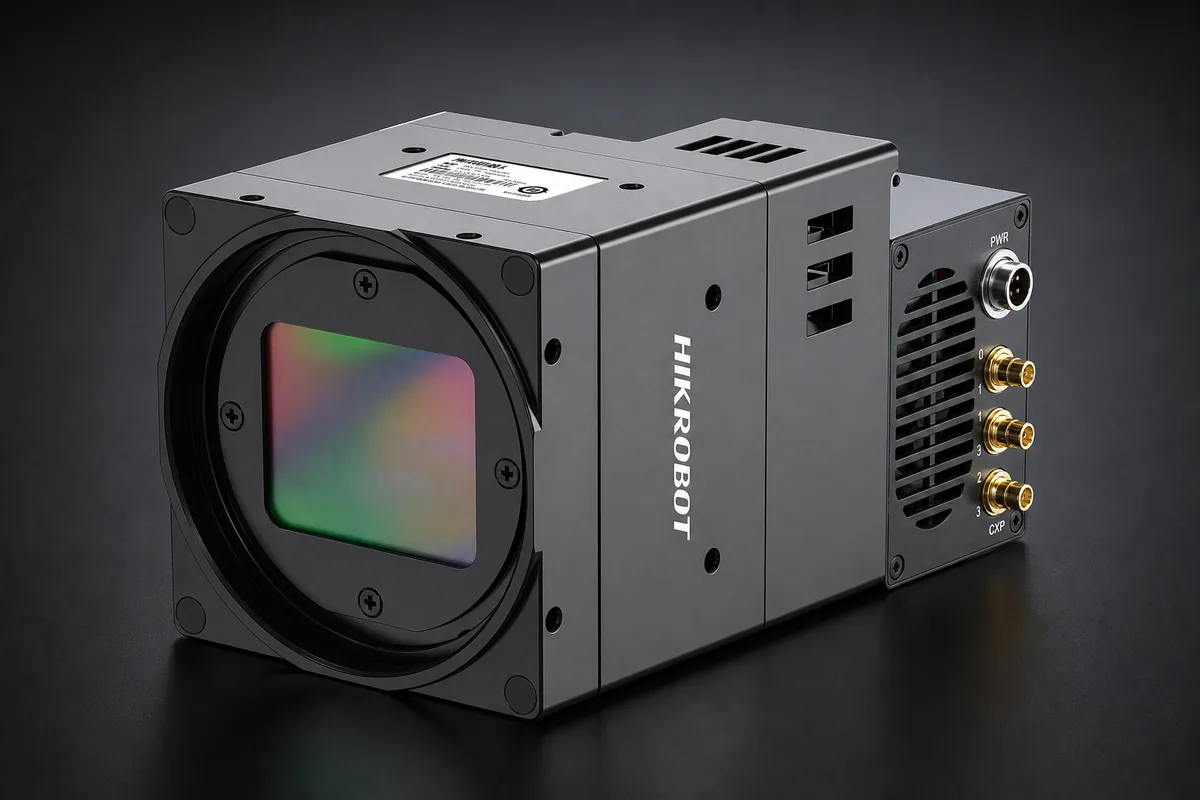

Hikrobot MV-CH140-90YM-M58S-NF
Монохромная матричная камера Hikrobot MV-CH140-90YM-M58S-NF с сенсором CMOS (глобальный затвор), кадром 4608 × 3072, частотой до 339 к/с, интерфейсом CoaXPress. Монохромное исполнение подходит для контроля формы и положения движущихся объектов по яркости и контрасту; для потока нужна совместимая плата захвата.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Высокоскоростная регистрация с глобальным затвором
Частота 339 к/с при 4608 × 3072 определяет назначение MV-CH140-90YM-M58S-NF: покадровый анализ быстрого процесса без отказа от разрешения примерно 14,2 Мп. Монохромный Gpixel Gsprint 5514 использует глобальный затвор и крупный пиксель 5,5 × 5,5 мкм. Поток идёт по CoaXPress через Micro-BNC, оптика крепится резьбой M58 × 0,75 с рабочим отрезком 11,48 мм.
Камера подходит для регистрации коротких событий, разбора движения механизма и измерения быстроперемещающихся деталей. Глобальная экспозиция фиксирует всю геометрию одновременно, а 339 кадров в секунду дают последовательность фаз процесса. Питание принимается в диапазоне 12–24 В DC, также поддерживается питание по CoaXPress. Типичное потребление указано как 15,1 Вт при 24 В DC, корпус работает при 0–50 °C.
MV-CH140-60GM близка по числу пикселей — 4708 × 2824, но ограничена 9 к/с и использует Gigabit Ethernet, PoE и C-mount; её выбирают для обычного сетевого контроля. MV-CH650-90YM-M58S-NN повышает разрешение до 9344 × 7000, но снижает частоту до 71 к/с, сохраняя Micro-BNC, M58 и глобальный монохромный затвор. CH140-90YM нужна, когда временное разрешение 339 к/с важнее размера кадра.
Характеристики
| Тип затвора | глобальный |
| Модель сенсора | Gpixel Gsprint 5514 |
| Разрешение сенсора | 4608×3072 пикс. |
| Максимальная частота кадров | 339 к/с @ Mono8, разрешение 4608×3072 пикс. |
| Цветность | монохромная |
| Крепление объектива | M58×0,75 |
| Интерфейс передачи данных | CoaXPress |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 5,5×5,5 мкм |
| Динамический диапазон | 75 дБ |
| Отношение сигнал/шум | 44,7 дБ |
| Диапазон выдержки | 2…10000000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно |
| Линейный коэффициент усиления | 1 1,6 2,3 Показать все (5)2,95 |
| Форматы пикселя | Mono8, Mono10, Mono12 |
| Биннинг | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Прореживание | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Рабочий отрезок | 11,33…11,53 мм |
| Совместимые протоколы | CoaXPress, GenICam |
| Протокол совместимого стороннего ПО | CoaXPress |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | P10 12 конт. |
| Напряжение питания | 12…24 В |
| Способ подачи питания | внешний блок питания; PoCXP @ порты CXP-0, CXP-1 |
| Потребляемая мощность | 15,1 Вт (типичное) @ напряжение питания 24 В |
| Степень защиты оболочки | IP40 при правильно установленных объективе и кабелях |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…95 % @ без конденсации |
| Габариты | 60×60×77 мм (без байонета/крепления объектива) |
| Масса | 790 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Геометрические размеры сенсора | 25,34×16,9 мм |
| Поддержка PoCXP | да |
| Отражение изображения | по горизонтали, по вертикали |
| Порты, количество и назначение | RS-232 (последовательный), CoaXPress CXP-12 ×4 (передача данных) |
Документы
Подбор и применение
Покадровый анализ быстрого механизма. Регистрация кратковременных событий. Измерение быстро перемещающихся деталей.
Минимальный комплект: Для запуска нужны камера, объектив M58 × 0,75 с рабочим отрезком 11,48 мм, кабель CoaXPress Micro-BNC и питание 12–24 В DC либо по CoaXPress.
Рядом в линейке: MV-CH140-60GM — Берут для сетевого кадра 4708 × 2824 при достаточных 9 к/с; MV-CH650-90YM-M58S-NN — Выбирают ради разрешения 9344 × 7000 при частоте 71 к/с.
Соседние модели серии CH140
| Модель | Разрешение | Макс. частота | Интерфейс | Формат сенсора |
|---|---|---|---|---|
| MV-CH140-90YM-M58S-NF | 4608×3072 пикс. | 339 к/с | CoaXPress | 25,34×16,9 мм |
| MV-CH140-60GM | 4708×2824 пикс. | 9 к/с | GigE | 1″ |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- CoaXPress
- Кабели IO и питания
- IO 12-pin
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Какой объектив нужен для Gsprint 5514 и рабочего отрезка 11,48 мм?
Камера использует крепление M58 × 0,75 с рабочим отрезком 11,48 мм. Объектив должен перекрывать массив 4608 × 3072 и передавать детали в масштабе пикселя 5,5 × 5,5 мкм.
Что означает частота 339 к/с для анализа быстрого механизма?
Камера формирует до 339 кадров в секунду при 4608 × 3072, поэтому последовательность содержит много фаз короткого движения. Глобальный затвор сохраняет геометрию каждой отдельной фазы.
Как подключаются данные и питание высокоскоростной CH140-90YM?
Данные передаются по CoaXPress через Micro-BNC. Камера принимает 12–24 В DC и поддерживает питание по CoaXPress; типичное потребление составляет 15,1 Вт при 24 В DC.
Какие линии ввода-вывода доступны для синхронизации быстрого захвата?
12-контактный P10 содержит по одному оптоизолированному входу и выходу, одну двунаправленную неизолированную линию и один RS-232. Они связывают момент захвата с внешним событием.
Когда предпочесть CH650-90YM вместо более быстрой CH140-90YM?
CH650-90YM выбирают ради кадра 9344 × 7000, если достаточно 71 к/с. CH140-90YM даёт 4608 × 3072 при 339 к/с; обе модели монохромные, глобальные, используют M58 и CoaXPress Micro-BNC.
