Hikrobot MV-CB020-60UM-C

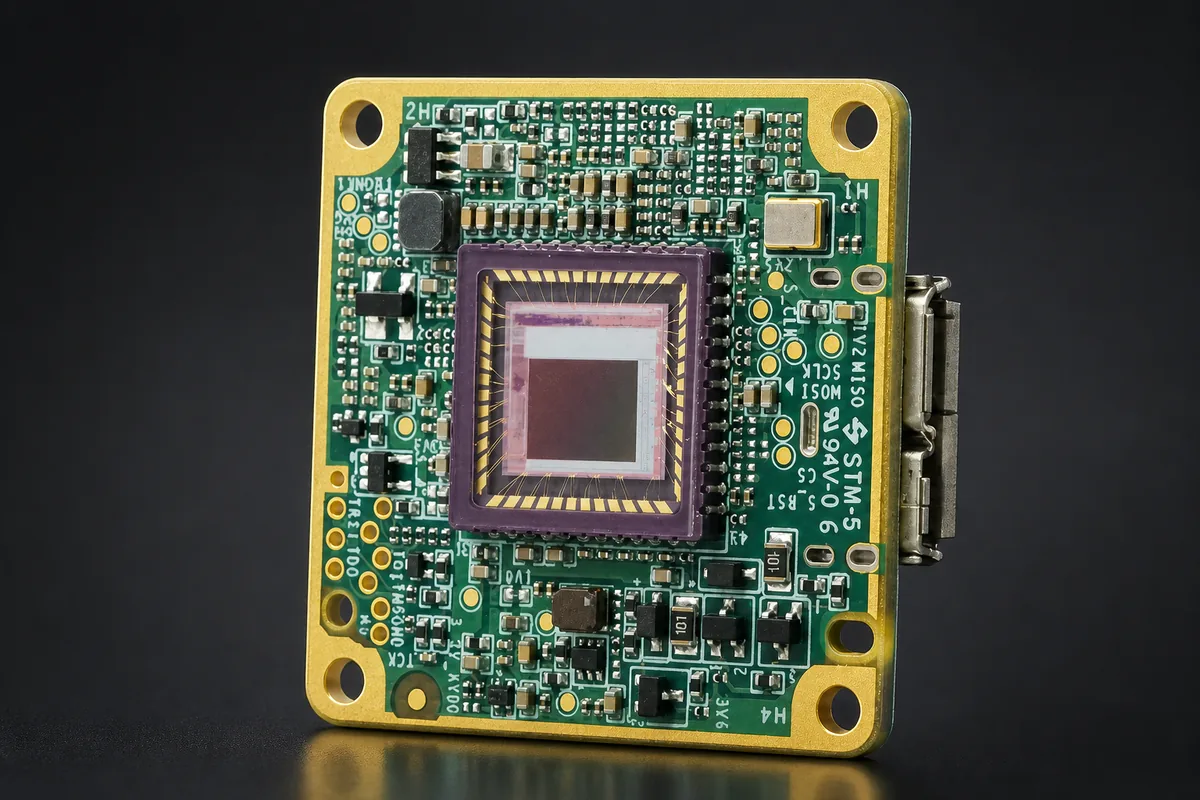

Монохромная бескорпусная матричная камера Hikrobot MV-CB020-60UM-C с сенсором CMOS (1/2,53″, глобальный затвор), кадром 1624 × 1240, частотой до 179,9 к/с, интерфейсом USB 3.0, креплением C-mount. Бескорпусное монохромное исполнение служит для анализа яркости, поиска границ и контроля положения движущегося объекта.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Монохромная обработка быстрого потока
Монохромный Stacked BSI формата 1/2,53″ выдаёт 1624 × 1240 при 179,9 к/с. У MV-CB020-60UM-C глобальный затвор, поэтому быстро перемещающиеся контуры сохраняют геометрию, а USB 3.0 обеспечивает поток к вычислителю внутри того же оборудования. Модель занимает промежуточное место между низким разрешением для счёта и более медленными многомегапиксельными платами для детальной инспекции.
Камера подходит для контроля подачи, измерения положения, анализа кромок и поиска контрастной метки на быстром механизме. Питание поступает от USB 3.0 при потреблении 1,5 Вт, заявлена совместимость с USB 2.0. Объектив устанавливается в крепление C-mount; без объектива камера имеет габарит 35 × 35 × 8,6 мм и массу приблизительно 30 г. Для аппаратного обмена имеются две двунаправленные неизолированные линии.
MV-CB020-60UC-C отличается цветным выходом и потреблением 1,6 Вт, сохраняя разрешение и частоту. MV-CB016-10GM-S уменьшает кадр до 1440 × 1080 и частоту до 65,2 к/с, зато предлагает Gigabit Ethernet и PoE. MV-CB050-60UM-C-F увеличивает изображение до 2448 × 2048 при 80 к/с и использует только C-mount в корпусе глубиной 31,3 мм.
Характеристики
| Тип затвора | глобальный |
| Условный оптический формат сенсора | 1/2,53″ |
| Разрешение сенсора | 1624×1240 пикс. |
| Максимальная частота кадров | 179,9 к/с @ Mono8, разрешение 1624×1240 пикс. |
| Цветность | монохромная |
| Крепление объектива | C-mount |
| Интерфейс передачи данных | USB 3.0 |
| Габариты | 35×35×8,6 мм (без объектива) |
| Технология сенсора | CMOS, многослойный BSI |
| Размер пикселя по осям | 3,45×3,45 мкм |
| Динамический диапазон | 68,6 дБ |
| Отношение сигнал/шум | 44,1 дБ |
| Диапазон выдержки | 23…10000000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно |
| Усиление | 0…24 дБ |
| Форматы пикселя | Mono8, Mono10, Mono10Packed, Mono12, Mono12Packed |
| Биннинг | 1x1, 2x2, 4x4 |
| Прореживание | 1x1, 2x2, 4x4 |
| Совместимость с USB 2.0 | да |
| Совместимые протоколы | USB3 Vision, GenICam |
| Протокол совместимого стороннего ПО | USB3 Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 2 двунаправленные линии, без гальванической развязки, линии 2, 5 |
| Способ подачи питания | USB |
| Потребляемая мощность | 1,5 Вт (типичное) @ постоянный ток, напряжение питания 5 В |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…80 % @ без конденсации |
| Масса | 30 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Отражение изображения | по горизонтали, по вертикали |
| Порты, количество и назначение | USB 3.0 (передача данных) |
Документы
Подбор и применение
Контроль положения при 179,9 к/с. Измерение движущихся кромок глобальным затвором. Поиск контрастных меток кадром 1624 × 1240.
Минимальный комплект: MV-CB020-60UM-C + объектив C-mount под сенсор 1/2,53″ + кабель USB 3.0 + питание от USB 3.0.
Рядом в линейке: MV-CB020-60UC-C — Предпочтительна для цветных признаков при 1624 × 1240 и 179,9 к/с; MV-CB016-10GM-S — Берите для Gigabit Ethernet, PoE и монохромного кадра 1440 × 1080; MV-CB050-60UM-C-F — Подходит для разрешения 2448 × 2048 при частоте 80 к/с.
Соседние модели серии CB020
| Модель | Разрешение | Макс. частота | Интерфейс | Формат сенсора |
|---|---|---|---|---|
| MV-CB020-60UM-C | 1624×1240 пикс. | 179,9 к/с | USB 3.0 | 1/2,53″ |
| MV-CB020-60UC-C | 1624×1240 пикс. | 179,9 к/с | USB 3.0 | 1/2,53″ |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- USB 3.0
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Какая оптическая посадка подходит для быстрого монохромного узла?
MV-CB020-60UM-C имеет крепление C-mount: объектив этой посадки должен покрывать формат 1/2,53″ и разрешение 1624 × 1240. Для собственной механики оптики предназначена безбайонетная плата MV-CB020-60UM-B, для объективов M12 — MV-CB020-60UM-S; это отдельные модели.
Достаточно ли одного кабеля USB 3.0 для запуска камеры в приборе?
Да, USB 3.0 передаёт данные и питает камеру, потребление составляет 1,5 Вт. Совместимость с USB 2.0 заявлена, но максимальные 179,9 к/с при 1624 × 1240 ориентированы на полосу USB 3.0.
Почему 179,9 к/с полезны в задаче контроля положения на механизме?
Частые кадры уменьшают перемещение объекта между наблюдениями, а глобальный затвор не вносит построчный наклон. Монохромный сигнал даёт прямой яркостный контраст для поиска кромки или метки.
Как аппаратно связать захват камеры с циклом быстрого механизма?
Для этого предусмотрены две двунаправленные неизолированные линии Line 2 и Line 5. Их назначают на приём или выдачу сигнала в соответствии с электрической схемой встроенного узла.
Какие температура и влажность допустимы для MV-CB020-60UM-C?
Рабочая температура составляет 0…50 °C, хранение допускается при −30…80 °C, относительная влажность — 20–80% без конденсации. Эти условия учитывают при размещении платы и отводе тепла внутри прибора.
