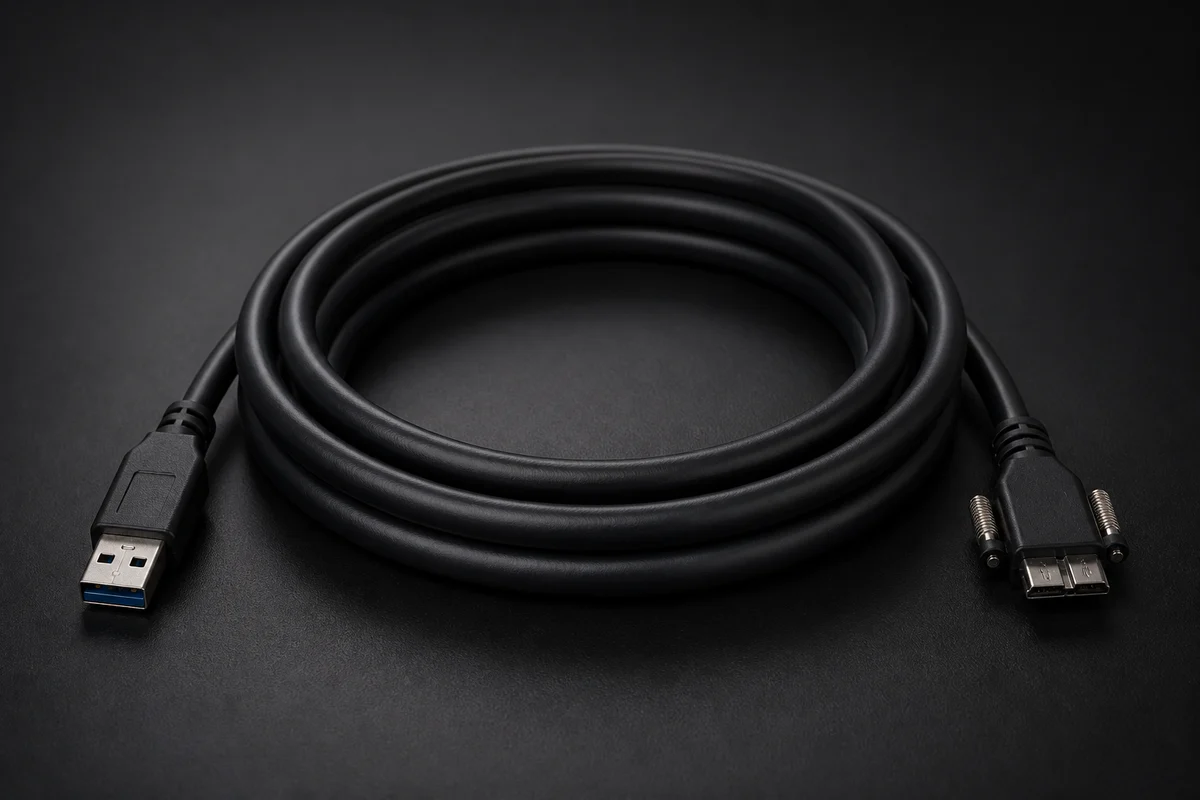

Кабели USB 3.0 для камер (MV-ACU3)

Семейство Hikrobot «Кабели USB 3.0 для камер MV-ACU3» включает стандартные, гибкие и супергибкие варианты Micro-B — Type-A и Type-A — Type-A, в том числе с винтовой фиксацией и выходом вниз. Совместимость задана перечнем USB-камер; кабель выбирают по разъёмам, ориентации, длине и подвижности трассы.

USB 3.0

Кабели USB 3.0 для камер Hikrobot: у основных семейств Micro-B с винтовой фиксацией находится со стороны камеры, USB-A — со стороны компьютера; также в странице есть варианты USB-A—USB-A. Доступны прямые, угловые и гибкие исполнения.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: под заказ
Срок поставки: 4 недели
Гарантия: 36 месяцев

Подобрать под задачу

Hikrobot Кабели USB 3.0 для камер (MV-ACU3)

Артикулы и варианты

Интерфейс передачи данных	USB 3.0¹
Разъём B (вторая сторона)	USB-A штекер
Предельное напряжение кабеля	5 В (максимум)¹
Рабочая температура	-20…80 °C¹
Сертификация	RoHS, UL¹
Цвет кабеля	чёрный¹

Стандартное исполнение (ST)

Материал оболочки	нитрильный ПВХ
Условия прокладки кабеля	неподвижная прокладка
Ресурс соединений разъёма	>750

Артикул	PN	Длина встроенного кабеля	Тип кабеля	Диаметр кабеля	Минимальный радиус изгиба
MV-ACU3-MBMs(down)-AM-ST-0.5m	310101386	0,5 м	USB 3.0 стандартный (угловой) кабель передачи данных	6,8 мм	81,6 мм (минимум)
Разъём A (первая сторона) USB Micro-B штекер угловой вниз винтовая фиксация Все характеристики Конструкция кабеля 2×(1 витая пара 26 AWG + экран (EAM)) + 1 витая пара 26 AWG + 2 жилы 20 AWG + экран (AEB)
MV-ACU3-MBMs-AM-ST-0.5m	310101382	0,5 м	USB 3.0 стандартный кабель передачи данных	6,8 мм	81,6 мм (минимум)
Разъём A (первая сторона) USB Micro-B штекер винтовая фиксация Все характеристики Конструкция кабеля 2×(1 витая пара 26 AWG + экран (EAM)) + 1 витая пара 26 AWG + 2 жилы 20 AWG + экран (AEB)
MV-ACU3-AM-AM-ST-1m	310102658	1 м	USB 3.0 стандартный кабель передачи данных	6,2 мм	74,4 мм (минимум)
Разъём A (первая сторона) USB-A штекер Все характеристики Конструкция кабеля 2×(1 витая пара 28 AWG + экран (AD)) + …Свернуть 2×(1 витая пара 28 AWG + экран (AD)) + 1 витая пара 28 AWG + 2 жилы 22 AWG + экран (F) + экран (AL) + экран (B)
MV-ACU3-MBMs(down)-AM-ST-1m	310101803	1 м	USB 3.0 стандартный (угловой) кабель передачи данных	6,8 мм	81,6 мм (минимум)
Разъём A (первая сторона) USB Micro-B штекер угловой вниз винтовая фиксация Все характеристики Конструкция кабеля 2×(1 витая пара 26 AWG + экран (EAM)) + 1 витая пара 26 AWG + 2 жилы 20 AWG + экран (AEB)
MV-ACU3-MBMs-AM-ST-1m	310101383	1 м	USB 3.0 стандартный кабель передачи данных	6,8 мм	81,6 мм (минимум)
Разъём A (первая сторона) USB Micro-B штекер винтовая фиксация Все характеристики Конструкция кабеля 2×(1 витая пара 26 AWG + экран (EAM)) + 1 витая пара 26 AWG + 2 жилы 20 AWG + экран (AEB)
MV-ACU3-AM-AM-ST-2m	310102665	2 м	USB 3.0 стандартный кабель передачи данных	6,2 мм	74,4 мм (минимум)
Разъём A (первая сторона) USB-A штекер Все характеристики Конструкция кабеля 2×(1 витая пара 28 AWG + экран (AD)) + …Свернуть 2×(1 витая пара 28 AWG + экран (AD)) + 1 витая пара 28 AWG + 2 жилы 22 AWG + экран (F) + экран (AL) + экран (B)
MV-ACU3-MBMs(down)-AM-ST-2m	310101804	2 м	USB 3.0 стандартный (угловой) кабель передачи данных	6,8 мм	81,6 мм (минимум)
Разъём A (первая сторона) USB Micro-B штекер угловой вниз винтовая фиксация Все характеристики Конструкция кабеля 2×(1 витая пара 26 AWG + экран (EAM)) + 1 витая пара 26 AWG + 2 жилы 20 AWG + экран (AEB)
MV-ACU3-MBMs-AM-ST-2m	310101384	2 м	USB 3.0 стандартный кабель передачи данных	6,8 мм	81,6 мм (минимум)
Разъём A (первая сторона) USB Micro-B штекер винтовая фиксация Все характеристики Конструкция кабеля 2×(1 витая пара 26 AWG + экран (EAM)) + 1 витая пара 26 AWG + 2 жилы 20 AWG + экран (AEB)
MV-ACU3-MBMs(down)-AM-ST-3m	310101387	3 м	USB 3.0 стандартный (угловой) кабель передачи данных	6,8 мм	81,6 мм (минимум)
Разъём A (первая сторона) USB Micro-B штекер угловой вниз винтовая фиксация Все характеристики Конструкция кабеля 2×(1 витая пара 26 AWG + экран (EAM)) + 1 витая пара 26 AWG + 2 жилы 20 AWG + экран (AEB)
MV-ACU3-MBMs-AM-ST-3m	310101385	3 м	USB 3.0 стандартный кабель передачи данных	6,8 мм	81,6 мм (минимум)
Разъём A (первая сторона) USB Micro-B штекер винтовая фиксация Все характеристики Конструкция кабеля 2×(1 витая пара 26 AWG + экран (EAM)) + 1 витая пара 26 AWG + 2 жилы 20 AWG + экран (AEB)

Супергибкое исполнение (SF)

Конструкция кабеля	AOC-Hybrid-UG-2A1b + 4 жилы 20 AWG¹
Диаметр кабеля	4,8 мм¹
Материал оболочки	TPU¹
Минимальный радиус изгиба	57,6 мм (минимум)¹
Ресурс изгибов	10000000 (максимум) @ U-образный изгиб; 5000000 (максимум) @ изгиб ±90°¹
Ресурс соединений разъёма	5000¹

Артикул	PN	Длина встроенного кабеля	Разъём A (первая сторона)	Условия прокладки кабеля
MV-ACU3-MBMs(down)-AM-SF-3m	310102471	3 м	USB Micro-B штекер угловой вниз винтовая фиксация	в кабельной цепи (минимум)
Все характеристики Тип по таксономии каталога USB3²
MV-ACU3-MBMs-AM-SF-3m	310100890	3 м	USB Micro-B штекер винтовая фиксация	неподвижная прокладка, в кабельной цепи
Все характеристики Тип по таксономии каталога USB 3.0 особо гибкий кабель передачи данных
MV-ACU3-MBMs(down)-AM-SF-5m	310102472	5 м	USB Micro-B штекер угловой вниз винтовая фиксация	в кабельной цепи (минимум)
Все характеристики Тип по таксономии каталога USB3²
MV-ACU3-MBMs-AM-SF-5m	310100891	5 м	USB Micro-B штекер винтовая фиксация	неподвижная прокладка, в кабельной цепи
Все характеристики Тип по таксономии каталога USB 3.0 особо гибкий кабель передачи данных
MV-ACU3-MBMs(down)-AM-SF-7m	310102473	7 м	USB Micro-B штекер угловой вниз винтовая фиксация	в кабельной цепи (минимум)
Все характеристики Тип по таксономии каталога USB3²
MV-ACU3-MBMs-AM-SF-7m	310100892	7 м	USB Micro-B штекер винтовая фиксация	неподвижная прокладка, в кабельной цепи
Все характеристики Тип по таксономии каталога USB 3.0 особо гибкий кабель передачи данных
MV-ACU3-MBMs(down)-AM-SF-10m	310102474	10 м	USB Micro-B штекер угловой вниз винтовая фиксация	в кабельной цепи (минимум)
Все характеристики Тип по таксономии каталога USB3²
MV-ACU3-MBMs-AM-SF-10m	310100893	10 м	USB Micro-B штекер винтовая фиксация	неподвижная прокладка, в кабельной цепи
Все характеристики Тип по таксономии каталога USB 3.0 особо гибкий кабель передачи данных
MV-ACU3-MBMs(down)-AM-SF-15m	310102475	15 м	USB Micro-B штекер угловой вниз винтовая фиксация	в кабельной цепи (минимум)
Все характеристики Тип по таксономии каталога USB3²
MV-ACU3-MBMs-AM-SF-15m	310100894	15 м	USB Micro-B штекер винтовая фиксация	неподвижная прокладка, в кабельной цепи
Все характеристики Тип по таксономии каталога USB 3.0 особо гибкий кабель передачи данных
MV-ACU3-MBMs(down)-AM-SF-20m	310102476	20 м	USB Micro-B штекер угловой вниз винтовая фиксация	в кабельной цепи (минимум)
Все характеристики Тип по таксономии каталога USB3²
MV-ACU3-MBMs-AM-SF-20m	310100895	20 м	USB Micro-B штекер винтовая фиксация	неподвижная прокладка, в кабельной цепи
Все характеристики Тип по таксономии каталога USB 3.0 особо гибкий кабель передачи данных

Гибкое исполнение (FL)

Тип кабеля	USB 3.0 гибкий кабель передачи данных
Длина встроенного кабеля	3 м
Разъём A (первая сторона)	USB Micro-B штекер винтовая фиксация
Конструкция кабеля	1 витая пара 26 AWG + 2 жилы 24 AWG + 1 витая пара 26 AWG + D + экран (AL) + D + экран (B)
Диаметр кабеля	6,8 мм
Материал оболочки	нитрильный ПВХ
Минимальный радиус изгиба	81,6 мм (минимум)
Ресурс изгибов	100000 (максимум) @ U-образный изгиб
Условия прокладки кабеля	в кабельной цепи
Ресурс соединений разъёма	>750

Артикул	PN
MV-ACU3-MBMs-AM-FL-3m	310101388

Тип кабеля	USB 3.0 гибкий с усиленным экранированием кабель передачи данных
Разъём A (первая сторона)	USB Micro-B штекер винтовая фиксация
Конструкция кабеля	1 витая пара 26 AWG + 2 жилы 24 AWG + 1 витая пара 26 AWG + D + экран (AL) + D + экран (B) (с ферритовым кольцом)
Диаметр кабеля	6,8 мм
Материал оболочки	нитрильный ПВХ
Минимальный радиус изгиба	81,6 мм (минимум)
Ресурс изгибов	100000 (максимум) @ U-образный изгиб
Условия прокладки кабеля	в кабельной цепи
Ресурс соединений разъёма	>750

Артикул	PN		Длина встроенного кабеля
MV-ACU3-MBMs-AM-FL(EMC)-1m	310102259		1 м
MV-ACU3-MBMs-AM-FL(EMC)-3m	310101656		3 м

¹ указано не для всех исполнений
² данные неофициальные

Для каких камер и считывателей

MV-CA050-12UC MV-CB013-A0UC-S MV-CB013-A0UM-S MV-CB016-10UC-C V4.0 MV-CB020-60UC-C MV-CB020-60UM-C MV-CB050-60UC-C-F MV-CB050-60UM-C-F MV-CB120-10UC-C V4.0 MV-CB120-10UM-C V4.0 MV-CE013-80UM MV-CE050-30UC

и ещё 146 — Матричные камеры →

Подходит ко всем камерам с интерфейсом USB 3.0:

Матричные камеры

Вопросы и ответы

Какие схемы соединения доступны в семействе кабелей MV-ACU3?

Основная схема — USB 3.0 Micro-B на камере и USB 3.0 Type-A на компьютере. Также есть стандартные кабели Type-A — Type-A длиной 1 и 2 м. Для части Micro-B исполнений предусмотрена винтовая фиксация.

Когда выбирать вариант Micro-B с обозначением направления down?

Версия MBMs(down) выводит разъём вниз относительно камеры. Её выбирают, когда прямой корпус соединителя мешает соседним деталям или направлению трассы; такие варианты есть в группах ST и SF.

Как распределены доступные длины между исполнениями ST, FL и SF?

Для ST с Micro-B указаны 0,5, 1, 2 и 3 м. Группа FL включает 1 и 3 м, а супергибкая SF — 3, 5, 7, 10, 15 и 20 м. Нужную длину выбирают после прокладки маршрута между камерой и компьютером.

Чем отличаются стандартное, гибкое и супергибкое исполнения кабеля?

Обозначения разделяют механические варианты: ST — стандартный, FL — гибкий, SF — супергибкий. При выборе учитывают, должна ли трасса сохранять заданную форму или конструкция требует повышенной гибкости на доступной длине.

Что проверить у разъёма со стороны камеры перед выбором артикула?

Сверьте тип порта Micro-B или Type-A, наличие винтовой фиксации и допустимое направление выхода. Для Micro-B доступны прямые версии и MBMs(down); одинаковая длина встречается в обеих ориентациях, особенно в серии SF.
