Матричная камера · CH101 series

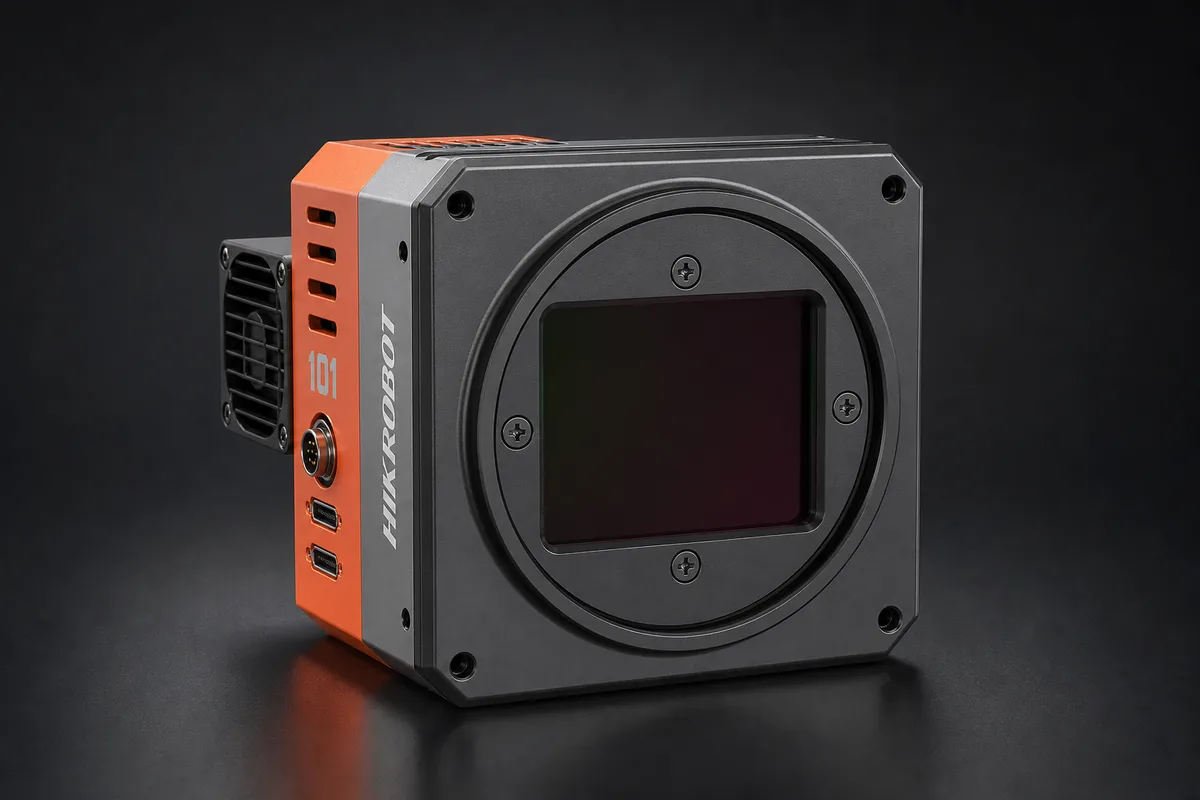

Hikrobot MV-CH1010-10CM-M72-NF
Монохромная матричная камера Hikrobot MV-CH1010-10CM-M72-NF с сенсором формата 55 мм, кадром 11648 × 8740, частотой до 8,1 к/с, интерфейсом Camera Link. Монохромное исполнение подходит для анализа яркости, размеров и положения деталей без различения цвета; для потока нужна совместимая плата захвата.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Крупноформатный монохромный Camera Link
Sony IMX461 формирует в MV-CH1010-10CM-M72-NF монохромный массив 11648 × 8740 с пикселем 3,76 × 3,76 мкм. Формат сенсора составляет 55 мм, поэтому камера использует крепление M72 × 0,75 с рабочим отрезком 19,55 мм. Поток примерно 101,8 Мп передаётся с частотой 8,1 к/с по Camera Link через SDR. Указана совместимость Camera Link V2.0 и GenICam.
Камера предназначена для детального яркостного анализа крупной неподвижной сцены: контроля большой поверхности, измерения множества элементов и поиска мелких неоднородностей в одном захвате. Диапазон экспозиции от 14 мкс до 10 с и усиление от 0 до 36 дБ дают средства согласования с освещением. Корпус с вентилятором имеет размер 90 × 90 × 71,5 мм; режим TEC питается отдельно от 24 В DC.
MV-CH6040-10XM-M72-TF значительно увеличивает кадр до 28416 × 21280 и применяет CoaXPress DIN с 1,45 к/с; её выбирают ради предельной детализации. MV-CH610-10TC-F-TF V2.0 меньше по разрешению — 9568 × 6380, зато даёт цвет, 17,9 к/с и 10 Gigabit Ethernet. CH1010 занимает место между ними по разрешению и скорости, сохраняя монохром, M72 и Camera Link.
Характеристики
| Тип затвора | скользящий |
| Модель сенсора | Sony® IMX461 |
| Разрешение сенсора | 11648×8740 пикс. |
| Максимальная частота кадров | 8,1 к/с @ Mono8, разрешение 11648×8740 пикс. |
| Цветность | монохромная |
| Крепление объектива | M72×0,75 |
| Интерфейс передачи данных | Camera Link, RS-232 |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 3,76×3,76 мкм |
| Динамический диапазон | 78 дБ |
| Отношение сигнал/шум | 45 дБ |
| Диапазон выдержки | 14…10000000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно, глобальный сброс |
| Усиление | 0…36 дБ |
| Форматы пикселя | Mono8, Mono10, Mono12 @ разрядность АЦП 12 бит; Mono8, Mono10, Mono12, Mono16 @ разрядность АЦП 16 бит |
| Биннинг | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Прореживание | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Рабочий отрезок | 19,55 мм |
| Разъём передачи данных | Camera Link SDR ×2 |
| Совместимые протоколы | Camera Link, GenICam |
| Версии протоколов связи | Camera Link 2.0 |
| Протокол совместимого стороннего ПО | GenICam |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | P10 12 конт. |
| Напряжение питания | 12…24 В |
| Способ подачи питания | внешний блок питания |
| Потребляемая мощность | 14 Вт (типичное) @ постоянный ток, напряжение питания 24 В |
| Охлаждение | вентилятор |
| Степень защиты оболочки | IP40 при правильно установленных объективе и кабелях |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…95 % @ без конденсации |
| Габариты | 90×90×71,5 мм |
| Масса | 790 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Конфигурация Camera Link | Base, Medium, Full, 80-bit |
| Физическая диагональ сенсора | 55 мм |
| Геометрия taps | 8X_1Y, 10X_1Y; 2X_1Y, 4X_1Y |
| Количество taps | 2; 4; 8; 10 |
| Отражение изображения | по горизонтали |
| Порты, количество и назначение | RS-232 (последовательный) |
| Тактовая частота пикселей | 40000000 Гц; 60000000 Гц; 70000000 Гц; 85000000 Гц |
| Управляющие линии Camera Link | CC1, CC2, CC3, CC4 |
Документы
Подбор и применение
Детальный анализ крупной неподвижной поверхности. Измерение множества элементов одним кадром. Поиск мелких яркостных неоднородностей.
Минимальный комплект: Для запуска нужны камера, объектив M72 × 0,75 под сенсор 55 мм, кабель Camera Link с SDR и питание 12–24 В DC либо 24 В DC для режима TEC.
Рядом в линейке: MV-CH6040-10XM-M72-TF — Берут для монохромного массива 28416 × 21280 при 1,45 к/с; MV-CH610-10TC-F-TF V2.0 — Выбирают для цветных 9568 × 6380 и частоты 17,9 к/с.
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- Camera Link
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Как согласовать объектив M72 с сенсором Sony IMX461 формата 55 мм?
Камера имеет крепление M72 × 0,75 и рабочий отрезок 19,55 мм. Объектив должен перекрывать формат 55 мм и разрешать пиксель 3,76 × 3,76 мкм по массиву 11648 × 8740.
Какой интерфейс принимает поток 11648 × 8740 с частотой 8,1 к/с?
Изображение передаётся по Camera Link с интерфейсом SDR. Для камеры указаны Camera Link V2.0 и GenICam; тракт захвата должен соответствовать этому соединению и полному монохромному потоку.
Какие режимы питания предусмотрены для вентилятора и охлаждения TEC?
Узел с вентилятором питается напряжением 12–24 В DC и типично потребляет 14 Вт. Для режима охлаждения TEC требуется 24 В DC, а типичное потребление возрастает до 48 Вт.
Как диапазон выдержки CH1010 помогает настроить освещение сцены?
Выдержка регулируется от 14 мкс до 10 с, усиление — от 0 до 36 дБ. Это позволяет согласовать время накопления монохромного Sony IMX461 с яркостью и способом освещения неподвижного объекта.
Когда вместо CH1010 разумно выбрать монохромную MV-CH6040-10XM?
CH6040-10XM выбирают, если нужен массив 28416 × 21280 вместо 11648 × 8740 и достаточно 1,45 к/с. Обе модели имеют M72 и охлаждение TEC, но CH6040 передаёт данные по CoaXPress DIN.
