Аксессуары · Кабели данных

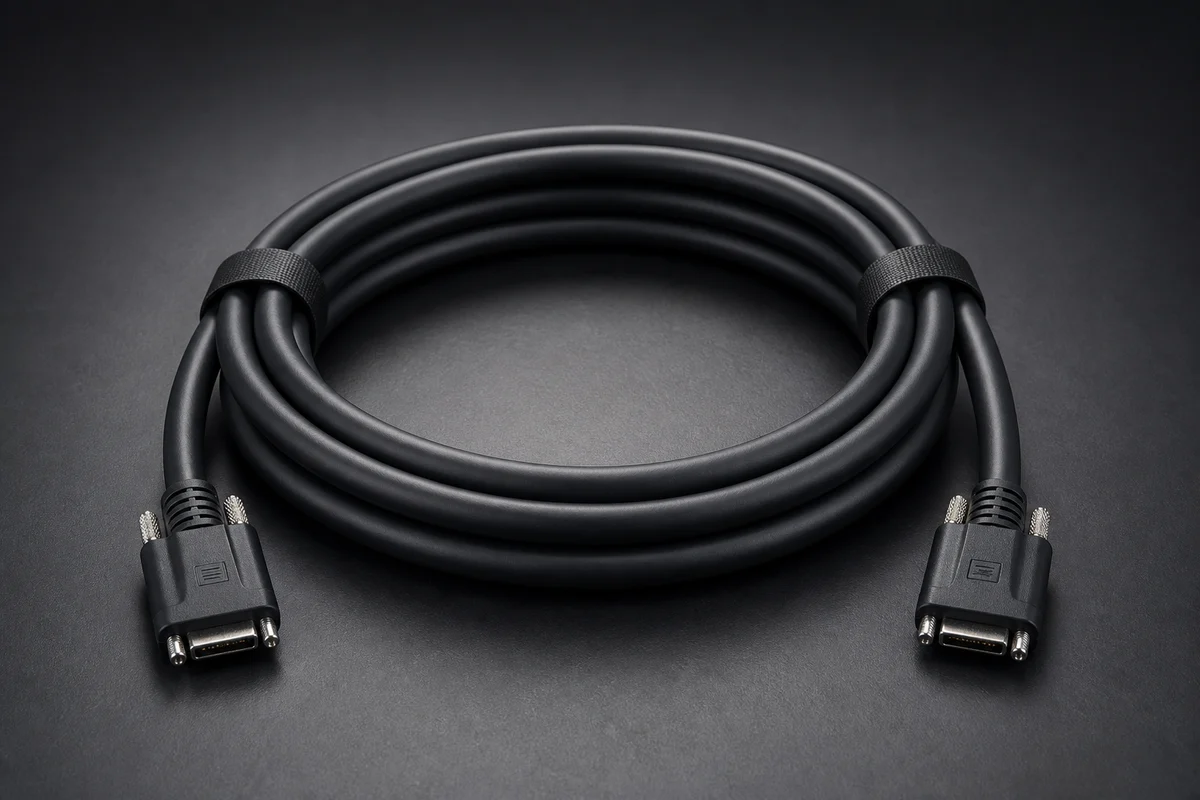

Кабели Camera Link, включая оптические AOC (MV-ACCL)
Семейство «Кабели Camera Link» Hikrobot объединяет стандартные, высокогибкие и активные оптические исполнения с сочетаниями разъёмов SDR и MDR. Кабели соединяют матричные или линейные камеры с платами захвата; подбор ведут по разъёмам обоих устройств, конфигурации интерфейса и условиям прокладки.
Кабели Camera Link для камер Hikrobot: разъёмы SDR и MDR, медные до 7 м и оптические AOC до 20 м — для Base- и Full-конфигураций. Длину и конфигурацию сверьте с грабером.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Артикулы и варианты
| Интерфейс передачи данных | Camera Link |
| Напряжение питания | 5 В1 |
| Способ подачи питания | USB1 |
| Допустимое длительное сжатие | 200 Н/100 мм1 |
| Допустимое кратковременное сжатие | 350 Н/100 мм1 |
| Натяжение при прокладке | 300 Н при монтаже (неподвижно)1 |
| Натяжение при эксплуатации | 150 Н @ в движении1 |
| Цвет кабеля | чёрный |
Стандартное исполнение (ST)
| Тип кабеля | Camera Link SDR-SDR стандартный кабель передачи данных |
| Разъём A (первая сторона) | Camera Link SDR |
| Разъём B (вторая сторона) | Camera Link SDR |
| Конструкция кабеля | 11×(1 витая пара 28 AWG + экран (AL)) + 2 жилы 28 AWG + экран (MY) + экран (AL) + экран (B) + UL20276 |
| Диаметр кабеля | 9,5 мм |
| Материал оболочки | PVC |
| Минимальный радиус изгиба | ≥114 мм (минимум) |
| Условия прокладки кабеля | неподвижная прокладка |
| Предельное напряжение кабеля | ≤30 В (максимум) @ постоянный ток |
| Ресурс соединений разъёма | ≥500 (минимум) |
| Рабочая температура | -20…80 °C |
| Сертификация | RoHS, UL |
| Артикул | PN | Длина встроенного кабеля | |
|---|---|---|---|
| MV-ACCL-SDR-SDR-ST-3m | 310101624 | 3 м | |
| MV-ACCL-SDR-SDR-ST-5m | 310101625 | 5 м | |
| MV-ACCL-SDR-SDR-ST-7m | 310101626 | 7 м |
Высокогибкое исполнение (HF)
| Тип кабеля | Camera Link высокогибкий кабель передачи данных |
| Конструкция кабеля | UL20276 |
| Диаметр кабеля | 9,5 мм |
| Материал оболочки | PVC |
| Условия прокладки кабеля | в кабельной цепи |
| Рабочая температура | -20…80 °C |
| Сертификация | UL |
| Артикул | PN | Длина встроенного кабеля | Разъём A (первая сторона) | Разъём B (вторая сторона) | |
|---|---|---|---|---|---|
| MV-ACCL-MDR-MDR-HF-3m | 310100994 | 3 м | Camera Link MDR 26 конт. | Camera Link MDR 26 конт. | |
Все характеристики
| |||||
| MV-ACCL-SDR-MDR-HF-3m | 310100991 | 3 м | Camera Link SDR 26 конт. | Camera Link MDR 26 конт. | |
Все характеристики
| |||||
| MV-ACCL-SDR-SDR-HF-3m | 310100987 | 3 м | Camera Link SDR 26 конт. | Camera Link SDR 26 конт. | |
Все характеристики
| |||||
| MV-ACCL-MDR-MDR-HF-5m | 310100995 | 5 м | Camera Link MDR 26 конт. | Camera Link MDR 26 конт. | |
Все характеристики
| |||||
| MV-ACCL-SDR-MDR-HF-5m | 310100992 | 5 м | Camera Link SDR 26 конт. | Camera Link MDR 26 конт. | |
Все характеристики
| |||||
| MV-ACCL-SDR-SDR-HF-5m | 310100988 | 5 м | Camera Link SDR 26 конт. | Camera Link SDR 26 конт. | |
Все характеристики
| |||||
| MV-ACCL-MDR-MDR-HF-7m | 310100996 | 7 м | Camera Link MDR 26 конт. | Camera Link MDR 26 конт. | |
Все характеристики
| |||||
| MV-ACCL-SDR-MDR-HF-7m | 310100993 | 7 м | Camera Link SDR 26 конт. | Camera Link MDR 26 конт. | |
Все характеристики
| |||||
| MV-ACCL-SDR-SDR-HF-7m | 310100989 | 7 м | Camera Link SDR 26 конт. | Camera Link SDR 26 конт. | |
Все характеристики
| |||||
Оптические кабели AOC
| Тип кабеля | Camera Link AOC кабель |
| Разъём A (первая сторона) | Camera Link SDR 26 конт. |
| Конструкция кабеля | 2 оптоволокна + 1 жила (37×0,1 мм) + экран (AL) + экран (B) |
| Диаметр кабеля | 5,6 ±0,2 мм |
| Материал оболочки | TPU |
| Минимальный радиус изгиба | 100 мм (минимум) при монтаже (неподвижно); 67,2 мм (минимум) @ в движении |
| Ресурс изгибов | 5000000 (максимум) @ U-образный изгиб |
| Условия прокладки кабеля | в кабельной цепи |
| Ресурс соединений разъёма | 1000 |
| Рабочая температура | 0…70 °C |
| Артикул | PN | Длина встроенного кабеля | Разъём B (вторая сторона) | Потребляемый ток | |
|---|---|---|---|---|---|
| MV-ACCL-SDR-MDR-AOC-8m-Base | 310101820 | 8 м | Camera Link MDR 26 конт., USB-A USB 3.0 | 0,4 А @ Base, напряжение питания 5 В | |
| MV-ACCL-SDR-MDR-AOC-8m-Full | 310101821 | 8 м | Camera Link MDR 26 конт., USB-A разъём отбора питания USB 3.0 Type A со стороны платы USB 3.0 | 0,6 А @ Full, напряжение питания 5 В | |
| MV-ACCL-SDR-SDR-AOC-8m-Base | 310101812 | 8 м | Camera Link SDR 26 конт., USB-A USB 3.0 | 0,4 А @ Base, напряжение питания 5 В | |
| MV-ACCL-SDR-SDR-AOC-8m-Full | 310101813 | 8 м | Camera Link SDR 26 конт., USB-A разъём отбора питания USB 3.0 Type A со стороны платы USB 3.0 | 0,6 А @ Full, напряжение питания 5 В | |
| MV-ACCL-SDR-SDR-AOC-10m-Base | 310101814 | 10 м | Camera Link SDR 26 конт., USB-A USB 3.0 | 0,4 А @ Base, напряжение питания 5 В | |
| MV-ACCL-SDR-SDR-AOC-10m-Full | 310101815 | 10 м | Camera Link SDR 26 конт., USB-A USB 3.0 | 0,6 А @ Full, напряжение питания 5 В | |
| MV-ACCL-SDR-MDR-AOC-15m-Base | 310101822 | 15 м | Camera Link MDR 26 конт., USB-A USB 3.0 | 0,4 А @ Base, напряжение питания 5 В | |
| MV-ACCL-SDR-MDR-AOC-15m-Full | 310101823 | 15 м | Camera Link MDR 26 конт., USB-A USB 3.0 | 0,6 А @ Full, напряжение питания 5 В | |
| MV-ACCL-SDR-SDR-AOC-15m-Base | 310101816 | 15 м | Camera Link SDR 26 конт., USB-A USB 3.0 | 0,4 А @ Base, напряжение питания 5 В | |
| MV-ACCL-SDR-SDR-AOC-15m-Full | 310101817 | 15 м | Camera Link SDR 26 конт., USB-A USB 3.0 | 0,6 А @ Full, напряжение питания 5 В | |
| MV-ACCL-SDR-SDR-AOC-20m-Base | 310101818 | 20 м | Camera Link SDR 26 конт., USB-A USB 3.0 | 0,4 А @ Base, напряжение питания 5 В | |
| MV-ACCL-SDR-SDR-AOC-20m-Full | 310101819 | 20 м | Camera Link SDR 26 конт., USB-A USB 3.0 | 0,6 А @ Full, напряжение питания 5 В |
1 указано не для всех исполнений
Для каких камер и считывателей
и ещё 7 — Матричные камеры →
Подходит ко всем камерам с интерфейсом Camera Link:
Вопросы и ответы
Как выбрать между сочетаниями SDR–SDR, SDR–MDR и MDR–MDR?
Нужно определить разъём на камере и разъём на плате захвата. Для одинаковых портов используют SDR–SDR либо MDR–MDR, а для разных — SDR–MDR. Переходные комбинации есть среди HF длиной 3, 5 и 7 м и среди части AOC длиной 8 и 15 м.
Когда вместо стандартного ST требуется высокогибкое исполнение HF?
ST представлен как стандартный вариант SDR–SDR для трасс 3, 5 и 7 м. HF выбирают для участка, где важна повышенная гибкость кабеля; в этой группе доступны все три пары разъёмов. Длину и сочетание SDR/MDR при этом подбирают независимо от обозначения HF.
Какие длины доступны для активных оптических кабелей AOC?
AOC-исполнения перечислены на 8, 10, 15 и 20 м. Для 8 и 15 м есть пары SDR–SDR и SDR–MDR, а на 10 и 20 м представлены SDR–SDR. Каждая из этих позиций дополнительно разделена на версии Base и Full.
Можно ли определить конфигурацию Base или Full только по длине?
Нет, одинаковая длина может иметь отдельные артикулы Base и Full. Например, варианты SDR–SDR на 8, 10, 15 и 20 м перечислены в обеих конфигурациях. Нужную маркировку определяет режим Camera Link камеры и подключение платы захвата.
Что проверить, если для режима Full используются два соединения?
Для Full-конфигурации сверяют оба канала подключения и оба кабельных маршрута: основной Base и дополнительный Medium/Full. На каждом соединении должны совпасть типы SDR или MDR, длина и назначение кабеля. Для режима Base достаточно одного соответствующего кабеля.
