Матричная камера · CH140 series

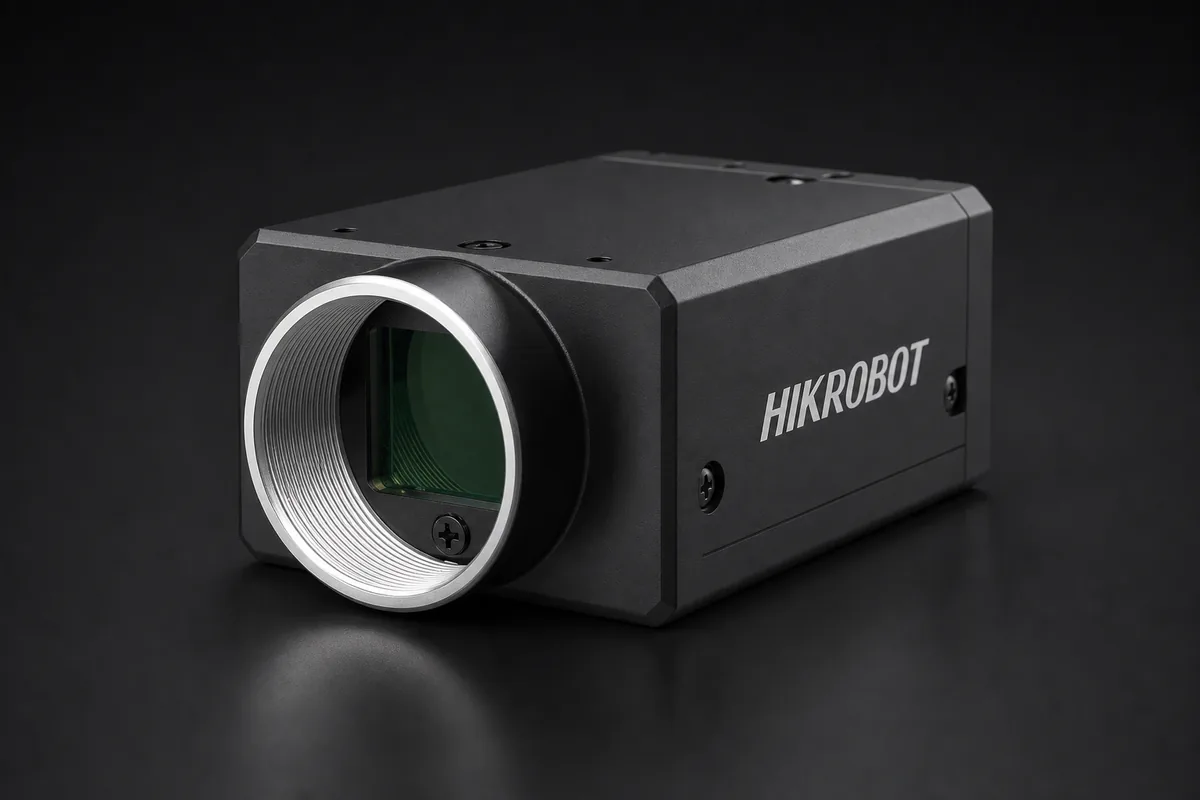

Hikrobot MV-CH140-60GM
Монохромная матричная камера Hikrobot MV-CH140-60GM с сенсором CMOS (1″, глобальный затвор), кадром 4708 × 2824, частотой до 9 к/с, интерфейсом Gigabit Ethernet, креплением C-mount. Монохромное исполнение рассчитано на геометрический контроль динамичной сцены без построчного искажения.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Широкий 13,3-мегапиксельный сетевой кадр
Монохромный Stacked BSI формата 1 дюйм формирует 4708 × 2824 с частотой 9 к/с. MV-CH140-60GM сочетает пиксель 3 × 3 мкм, глобальный затвор и Gigabit Ethernet на 1000 Мбит/с с совместимостью со 100 Мбит/с. Объектив устанавливается через C-mount. Кадр примерно 13,3 Мп вытянут по горизонтали и предназначен для детальной сетевой инспекции при умеренной динамике.
Камеру применяют для измерения протяжённых деталей, контроля нескольких объектов в ряду и поиска небольших дефектов по яркости. Глобальная экспозиция поддерживает геометрию движущейся сцены, а ширина 4708 пикселей даёт дополнительную выборку вдоль кромки. Питание 9–24 В DC можно заменить PoE. Корпус 29 × 44 × 59 мм весит 117 г, потребляет 3 Вт при 12 В DC и работает от -10 до 50 °C.
MV-CH120-10GM даёт более высокий, но чуть менее широкий кадр 4096 × 3000 при 9,9 к/с и также работает по Gigabit Ethernet с PoE. MV-CH100-60GM быстрее — 11,6 к/с — при 4096 × 2460. MV-CH140-90YM-M58S-NF сохраняет близкий класс разрешения 4608 × 3072, но увеличивает частоту до 339 к/с через CoaXPress Micro-BNC и использует M58. CH140-60GM выбирают для спокойного сетевого поста с широким кадром.
Характеристики
| Тип затвора | глобальный |
| Условный оптический формат сенсора | 1″ |
| Разрешение сенсора | 4708×2824 пикс. |
| Максимальная частота кадров | 9 к/с @ Mono8, разрешение 4708×2824 пикс. |
| Цветность | монохромная |
| Крепление объектива | C-mount |
| Интерфейс передачи данных | GigE (совместим с Fast Ethernet) |
| Технология сенсора | CMOS; многослойный BSI |
| Размер пикселя по осям | 3×3 мкм |
| Динамический диапазон | 56,9 дБ |
| Отношение сигнал/шум | 41,9 дБ |
| Диапазон выдержки | 80…10000000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно |
| Усиление | 0…24 дБ |
| Форматы пикселя | Mono8, Mono10, Mono10Packed, Mono12, Mono12Packed |
| Биннинг | 1x1, 2x2 |
| Прореживание | 1x1, 2x2 |
| Совместимые протоколы | GigE Vision, GenICam |
| Версии протоколов связи | GigE Vision 2.0 |
| Протокол совместимого стороннего ПО | GigE Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | P7 6 конт. |
| Напряжение питания | 9…24 В |
| Способ подачи питания | внешний блок питания, PoE |
| Поддержка PoE | да |
| Потребляемая мощность | 3 Вт (типичное) @ постоянный ток, напряжение питания 12 В |
| Степень защиты оболочки | IP40 при правильно установленных объективе и кабелях |
| Рабочая температура | -10…50 °C |
| Температура хранения | -30…70 °C |
| Влажность | 20…95 % @ без конденсации |
| Габариты | 29×44×59 мм |
| Масса | 117 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Отражение изображения | по горизонтали, по вертикали |
Документы
Подбор и применение
Измерение протяжённых деталей по сети. Контроль ряда объектов широким кадром. Поиск яркостных дефектов при умеренном темпе.
Минимальный комплект: Для запуска требуются камера, объектив C-mount под сенсор 1 дюйм, кабель Gigabit Ethernet и питание 9–24 В DC либо PoE.
Рядом в линейке: MV-CH120-10GM — Выбирают для более высокого кадра 4096 × 3000 при 9,9 к/с; MV-CH100-60GM — Берут ради 11,6 к/с, если достаточно 4096 × 2460; MV-CH140-90YM-M58S-NF — Предпочитают для 339 к/с через CoaXPress Micro-BNC.
Соседние модели серии CH140
| Модель | Разрешение | Макс. частота | Интерфейс | Формат сенсора |
|---|---|---|---|---|
| MV-CH140-60GM | 4708×2824 пикс. | 9 к/с | GigE | 1″ |
| MV-CH140-90YM-M58S-NF | 4608×3072 пикс. | 339 к/с | CoaXPress | 25,34×16,9 мм |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- GigE
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Как подобрать объектив C-mount под пиксель 3 мкм и сенсор 1 дюйм?
Оптика должна иметь C-mount, перекрывать дюймовый сенсор и разрешать шаг 3 × 3 мкм. Полный кадр содержит 4708 × 2824 пикселя, поэтому качество по краям важно для измерения протяжённых объектов.
Как соотносятся широкий кадр 4708 × 2824 и частота 9 к/с на посту?
Камера выдаёт до 9 полных кадров в секунду. Разрешение примерно 13,3 Мп даёт 4708 отсчётов вдоль широкой стороны, поэтому модель ориентирована на детальность сцены при умеренном темпе.
Можно ли установить MV-CH140-60GM на производственной сетевой линии с PoE?
Да, камера поддерживает PoE и Gigabit Ethernet 1000 Мбит/с. Также допускается отдельное питание 9–24 В DC; потребление составляет 3 Вт при 12 В DC. Степень защиты корпуса — IP40.
Какие условия монтажа задают корпус и температурный диапазон?
Размер камеры равен 29 × 44 × 59 мм, масса — 117 г, степень защиты — IP40. Рабочая температура нормирована от -10 до 50 °C, хранение — от -30 до 70 °C.
Когда вместо сетевой 60GM нужна скоростная CH140-90YM-M58S-NF?
90YM выбирают при требовании 339 к/с и CoaXPress Micro-BNC; она даёт 4608 × 3072 и M58 × 0,75. 60GM ограничена 9 к/с, но использует компактный C-mount, Gigabit Ethernet и PoE.
