Линейная камера · CL Series

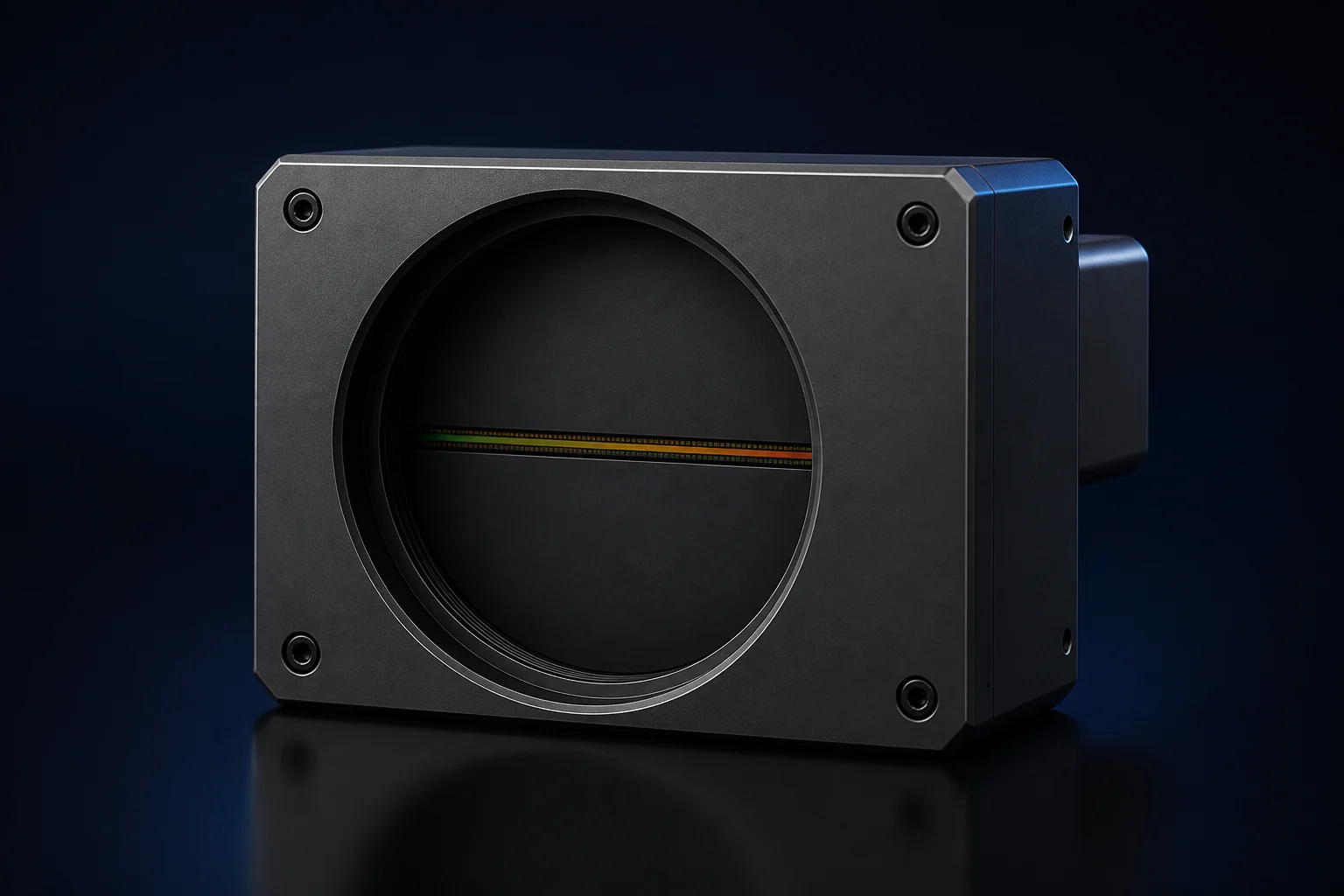

Hikrobot MV-CL082-91F2M
Монохромная линейная камера Hikrobot MV-CL082-91F2M на CMOS-сенсоре формирует строку 8192 × 2 с частотой до 200 кГц и передаёт данные по оптоволоконному интерфейсу; крепление объектива — M72. Такой темп подходит для высокоскоростного контроля широкого полотна, проволоки и кромки, когда требуется 8192 отсчёта поперёк движения.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Двухканальное волокно и 200 кГц
Два LC-волоконных разъёма обслуживают монохромную CMOS-линейку 8192 × 2 с пикселем 7 × 7 мкм. Максимальная частота заявлена на уровне 200 кГц, при этом камера поддерживает 1-Line и 2-TDI. Динамический диапазон равен 63,4 дБ, экспозиция регулируется от 3 мкс до 10 мс, усиление имеет значение 1,0×.
Такой темп подходит для высокоскоростного контроля широкого полотна, проволоки и кромки, когда требуется 8192 отсчёта поперёк движения. Камера поддерживает 1-Line для прямого считывания и 2-TDI для двухстрочного накопления сигнала. Синхронизация подключается к четырём линиям P10, которые принимают одиночные либо дифференциальные сигналы; питание составляет 12–24 В DC.
MV-CL082-91F2M — скоростной вариант среди двухстрочных 8192-моделей: MV-CL082-91F1M ограничена 146 кГц в 1-Line и использует один LC-разъём. MV-CL082-92CM достигает 100 кГц через Camera Link. Четырёхстрочная MV-CL084-91F2M сохраняет предел 200 кГц в однострочном режиме, добавляя 4-TDI и управление четырьмя источниками освещения.
Исполнения
Одно изделие в разных ревизиях. По умолчанию поставляем актуальную; если у вас на участке уже стоит конкретная — назовите её в запросе, подберём совместимую.
| Артикул | PN | Версия | |
|---|---|---|---|
| MV-CL082-91F2M снята с производства | 306302172 | — | |
| MV-CL082-91F2M V2.0 | 306303818 | V2.0 |
Характеристики
| Разрешение сенсора | 8192×2 пикс. |
| Максимальная частота строк | 200000 Гц @ 1 линия; 100000 Гц @ TDI 2 линии |
| Режим строк и TDI | одна строка, 2-TDI |
| Цветность | монохромная |
| Крепление объектива | M72×0,75 |
| Интерфейс передачи данных | XoFLink |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 7×7 мкм |
| Динамический диапазон | 63,4 дБ |
| Отношение сигнал/шум | 40,8 дБ |
| Диапазон выдержки | 3…10000 мкс |
| Автоэкспозиция | авто, выкл., однократно, по длительности триггера |
| Линейный коэффициент усиления | 1 |
| Форматы пикселя | Mono8, Mono10, Mono12 |
| Биннинг | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Режим запуска | внешний, внутренний; строчный, кадровый, строчный и кадровый @ внешний запуск |
| Рабочий отрезок | 12 мм |
| Разъём передачи данных | LC 2LC |
| Совместимые протоколы | GenICam |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит) |
| Цифровые входы и выходы (линии) | 4 двунаправленные линии, несимметричный сигнал, дифференциальный сигнал, линии 0, 1, 3, 4 |
| Разъём входов-выходов | P10 12 конт. |
| Напряжение питания | 12…24 В |
| Потребляемая мощность | 14 Вт (типичное) @ напряжение питания 24 В |
| Степень защиты оболочки | IP40 при правильно установленных объективе и кабелях |
| Рабочая температура | -20…50 °C |
| Температура хранения | -30…80 °C |
| Влажность | 5…90 % @ без конденсации |
| Габариты | 132×76×57,4 мм |
| Масса | 600 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Крепления через переходник | F-mount (через переходник) |
| Режим передачи | один канал, два канала |
| Совместимое оборудование | MV-GS1002F (оптический модуль в комплект не входит); MV-AC10G-SFP; MV-AC10G-2LC-2LC-ST |
| Отражение изображения | по горизонтали |
| Разъём входного питания | P10 12 конт. |
Документы
Подбор и применение
Высокоскоростное сканирование широкого полотна. Контроль проволоки на частоте до 200 кГц. Монохромный захват с 2-TDI.
Минимальный комплект: Комплект ввода включает камеру, объектив M72×0.75 либо F-mount с адаптером, два LC-волоконных кабеля и источник питания 12–24 В DC.
Рядом в линейке: MV-CL082-91F1M — Выбирать при достаточной частоте 146 кГц и одном LC-разъёме; MV-CL082-92CM — Предпочесть Camera Link и максимум 100 кГц; MV-CL084-91F2M — Выбирать для четырёх строк, 4-TDI и управления освещением.
Соседние модели серии CL
| Модель | Разрешение | Интерфейс | Защита | Тип сенсора |
|---|---|---|---|---|
| MV-CL082-91F2M | 8192×2 пикс. | XoFLink | IP40 | CMOS |
| MV-CL081-41CM | 8192×1 пикс. | Camera Link | IP40 | CMOS |
| MV-CL082-91F1M | 8192×2 пикс. | XoFLink | IP40 | CMOS |
| MV-CL082-92CM | 8192×2 пикс. | Camera Link | IP40 | CMOS |
| MV-CL083-91F2C | — | XoFLink | IP40 | CMOS |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели IO и питания
- IO 12-pin
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Что означает исполнение с двумя LC-волоконными разъёмами в проектируемой системе?
Интерфейс камеры обозначен как 2LC и использует два волоконных соединения для передачи потока. Электрические питание и синхронизация вынесены на 12-контактный P10, поэтому их прокладывают отдельно от данных.
В каких режимах доступна заявленная частота до 200 кГц при проектировании узла?
Для модели указан общий максимум 200 кГц и поддержка 1-Line и 2-TDI. При проектировании конкретного режима следует учитывать выбранное сканирование, поток 8192 × 2 и пропускную способность двух LC-линий.
Какие настройки сигнала доступны помимо времени экспозиции для этой линейной камеры?
Экспозиция задаётся от 3 мкс до 10 мс, усиление фиксировано на 1,0×, динамический диапазон равен 63,4 дБ. Уровень изображения настраивают прежде всего выдержкой и внешним линейным освещением.
Как собрать оптическую часть для широкого сенсора 8192 при настройке захвата?
Крепление выполнено как M72×0.75 с фланцевым отрезком 12 мм. Объектив F-mount подключается через адаптер и должен покрывать линейку 8192 × 2 с пикселем 7 × 7 мкм без потери деталей по краям.
Каковы электрическая мощность и допустимая температура работы?
Питание камеры — 12–24 В DC, типичное потребление — 14 Вт при 24 В DC. Рабочий диапазон составляет от −20 до 50 °C; корпус IP40 имеет размеры 132 × 76 × 57,4 мм и массу около 600 г.
