Матричная камера · CU series

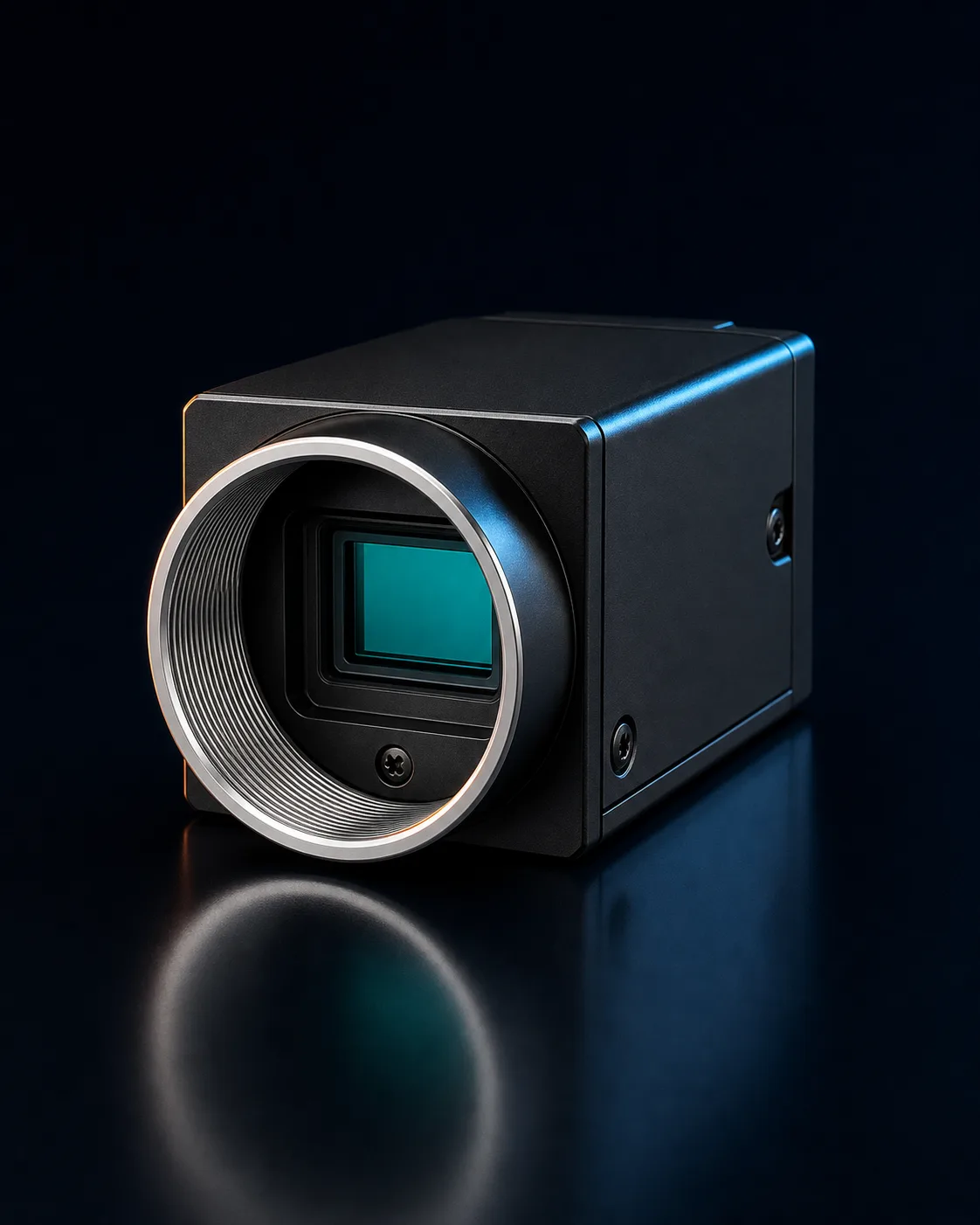

Hikrobot MV-CU020-90UM
Матричная камера Hikrobot MV-CU020-90UM (1/1,7″, глобальный затвор): кадр 2048 × 1200, до 150,2 к/с по USB 3.0. Глобальный захват рассчитан на контроль положения и контуров объектов в движении; оптика устанавливается в C-mount, корпус IP30.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Контроль движения и выбор разрешения
Широкий кадр 2048 × 1200 с частотой до 150,2 к/с задаёт рабочий профиль MV-CU020-90UM. Сенсор GMAX4002 формата 1/1,7″ использует CMOS-технологию, глобальный затвор и пиксель 4 × 4 мкм. Подключение USB3.0 совместимо с USB2.0, а поддержка USB3 Vision и GenICam описывает протокольную сторону интеграции. Динамический диапазон камеры равен 66,9 дБ.
Камера подходит для контроля протяжённых в кадре деталей, отслеживания положения на движении и анализа повторяющихся циклов. Частота 150,2 к/с сохраняет временную детализацию, а глобальный затвор исключает построчный сдвиг геометрии. Экспозиция регулируется от 4 мкс до 10 с, усиление — от 0 до 11,1 дБ. На 6-контактный P7 выведены оптоизолированные вход и выход и двунаправленная неизолированная линия.
MV-CS028-10UM даёт 1936 × 1464 при 132,2 к/с: её выбирают, если требуется больше строк кадра и рабочая температура до −30 °C. MV-CA016-10UC быстрее — 249,1 к/с, но разрешение составляет 1440 × 1080. MV-CS050-10UM поднимает детализацию до 2448 × 2048 при снижении частоты до 60 к/с. MV-CU020-90UM располагается между ними как вариант с 2048 × 1200, 150,2 к/с и сенсором 1/1,7″.
Характеристики
| Тип затвора | глобальный |
| Модель сенсора | GMAX4002 |
| Условный оптический формат сенсора | 1/1,7″ |
| Разрешение сенсора | 2048×1200 пикс. |
| Максимальная частота кадров | 150,2 к/с @ Mono8, разрешение 2048×1200 пикс. |
| Цветность | монохромная |
| Крепление объектива | C-mount |
| Интерфейс передачи данных | USB 3.0 |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 4×4 мкм |
| Динамический диапазон | 66,9 дБ |
| Отношение сигнал/шум | 40,8 дБ |
| Диапазон выдержки | 4…10000000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно |
| Усиление | 0…11,1 дБ |
| Форматы пикселя | Mono8, Mono10, Mono10Packed, Mono12, Mono12Packed |
| Биннинг | 1x1, 2x2, 4x4 |
| Прореживание | 1x1, 2x2, 4x4 |
| Совместимость с USB 2.0 | да |
| Совместимые протоколы | USB3 Vision, GenICam |
| Протокол совместимого стороннего ПО | USB3 Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | P7 6 конт. |
| Напряжение питания | 9…24 В |
| Способ подачи питания | внешний блок питания, USB |
| Потребляемая мощность | 1,9 Вт (типичное) @ постоянный ток, USB 3.0, напряжение питания 5 В |
| Степень защиты оболочки | IP30 при правильно установленных объективе и кабелях |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…95 % @ без конденсации |
| Габариты | 29×29×30 мм |
| Масса | 80 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Отражение изображения | по горизонтали, по вертикали |
| Порты, количество и назначение | USB 3.0 (передача данных) |
Документы
Подбор и применение
Контроль протяжённых деталей в кадре 2048 × 1200. Регистрация движения с экспозицией от 4 мкс. Анализ циклов с частотой до 150,2 к/с.
Минимальный комплект: Камера MV-CU020-90UM, объектив C-mount, кабель USB3.0 и питание от USB либо источника 9–24 В DC.
Рядом в линейке: MV-CS028-10UM — Когда нужен кадр 1936 × 1464 и рабочая температура от −30 °C; MV-CA016-10UC — Когда приоритетом служит частота до 249,1 к/с; MV-CS050-10UM — Когда требуется разрешение 2448 × 2048 и достаточно 60 к/с.
Соседние модели серии CU
| Модель | Разрешение | Макс. частота | Интерфейс | Сенсор |
|---|---|---|---|---|
| MV-CU020-90UM | 2048×1200 пикс. | 150,2 к/с | USB 3.0 | GMAX4002 |
| MV-CU013-80UM | 1280×1024 пикс. | 240,4 к/с | USB 3.0 | SS |
| MV-CU020-90GC | 2048×1200 пикс. | 49 к/с | GigE | GMAX4002 |
| MV-CU050-60GM | 2592×1944 пикс. | 23,1 к/с | GigE | — |
| MV-CU060-10GM | 3072×2048 пикс. | 19,1 к/с | GigE | Sony® IMX178 |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- USB 3.0
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Какой объектив нужен для сенсора GMAX4002 формата 1/1,7″ этой камеры?
Оптическое присоединение камеры — C-mount, формат сенсора — 1/1,7″. Объектив должен иметь этот байонет и покрывать указанный размер сенсора; его детализацию соотносят с кадром 2048 × 1200.
Какие варианты питания на практике допускает USB-камера MV-CU020-90UM?
Камера поддерживает питание по USB и от внешнего источника 9–24 В DC. Типичное потребление составляет 1,9 Вт; при питании 5 В DC потребление также составляет 1,9 Вт.
Для чего на практике нужен диапазон экспозиции камеры от 4 мкс до 10 с?
Короткая граница 4 мкс относится к фиксации быстрого движения, а верхняя 10 с — к длительному накоплению. Конкретную выдержку выбирают вместе с освещением и темпом объекта в пределах заявленного диапазона.
Какие программные протоколы указаны для интеграции этой модели камеры?
Для MV-CU020-90UM заявлены USB3 Vision и GenICam. В качестве клиентского приложения указано MVS либо стороннее программное обеспечение, соответствующее протоколу USB3 Vision.
В каких температурных условиях работает корпус со степенью IP30?
Рабочая температура камеры составляет от 0 до 50 °C, температура хранения — от −30 до 80 °C, относительная влажность — от 20 до 95 %. Корпус имеет степень защиты IP30.
Как устроен разъём P7 камеры для подключения дискретных сигналов?
На 6-контактном P7 доступны оптоизолированный вход Line 0, оптоизолированный выход Line 1 и двунаправленная неизолированная линия Line 2. Каждая линия имеет отдельное направление или тип развязки.
