Промышленный считыватель кодов · ID3000 series

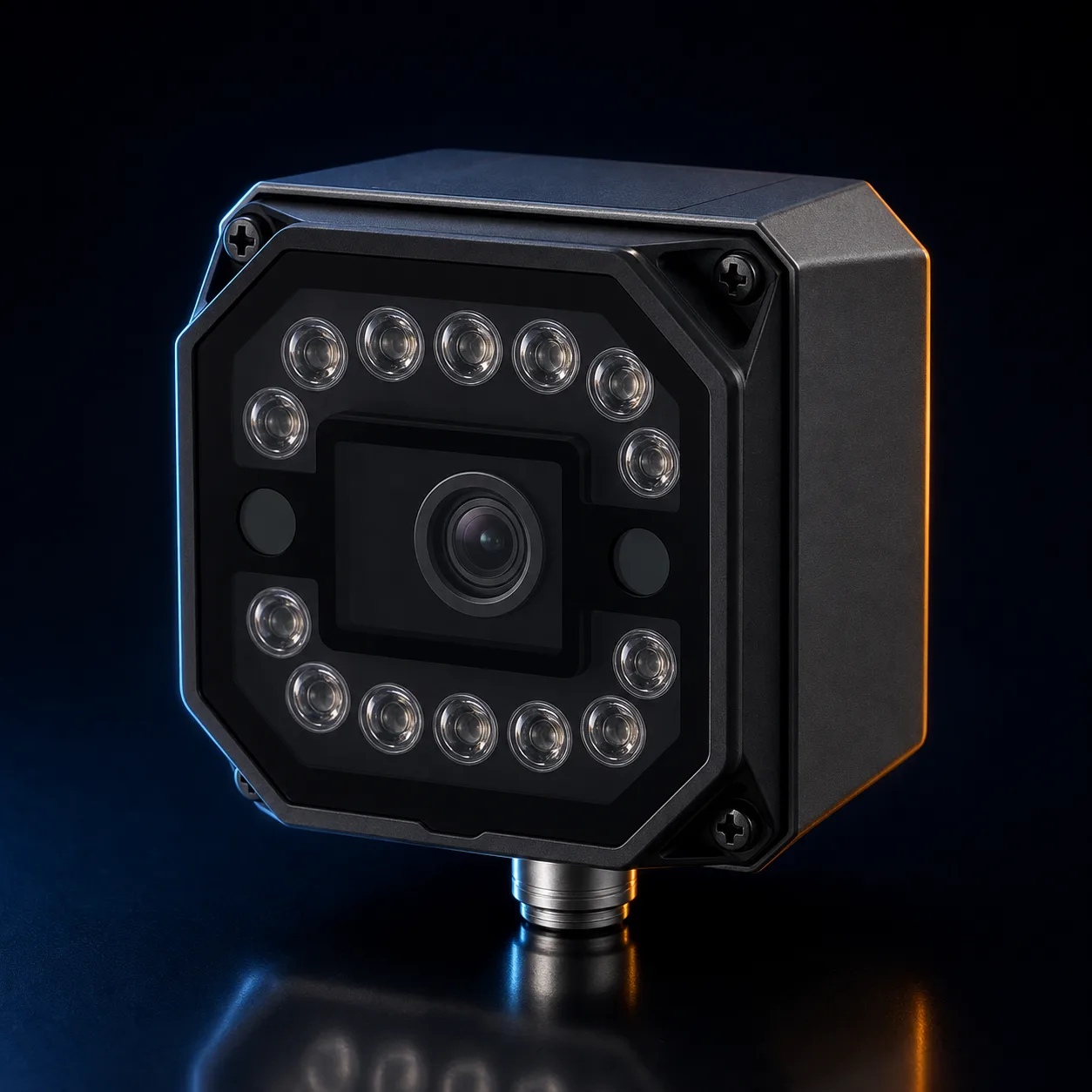

Hikrobot MV-ID3013PM
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Назначение и границы применения
Чтение одиночной маркировки в быстром потоке — основной профиль MV-ID3013PM. Монохромный CMOS-сенсор формата 1/2.7″ формирует кадр 1280 × 1024 с глобальным затвором и частотой до 60 к/с, а встроенный декодер обрабатывает до 84 кодов/с. Fast Ethernet служит для обмена результатами, белая подсветка уже предусмотрена, механический автофокус объектива M12 упрощает переналадку дистанции.
Глобальная экспозиция от 35 мкс фиксирует движущуюся упаковку без построчного геометрического сдвига, поэтому считыватель уместен над конвейером с меняющимся положением этикетки. Три входа и три выхода через 17-контактный M12 позволяют связать захват с датчиком и исполнительным механизмом. Корпус работает при 0…50 °C и имеет IP67 при правильно установленной водозащитной крышке; для бликующей поверхности доступна поляризованная передняя крышка.
Внутри спецификации это младшее поле среди производительных моделей. MV-ID3016PM сохраняет 84 кодов/с и 60 к/с, но даёт 1408 × 1024 и экспозицию от 16 мкс — его выбирают для чуть более мелкой маркировки. MV-ID3016XM повышает предел до 110 кодов/с и расширяет кадр до 1408 × 1200, когда важен темп. Для крупной зоны MV-ID3050PM предлагает 2432 × 2048, однако скорость чтения снижается до 60 кодов/с.
Исполнения
Отличаются только комплектацией — прибор один. Артикул подбираем под ваше рабочее расстояние и поле зрения.
| Артикул | PN | Объектив | |
|---|---|---|---|
| MV-ID3013PM-06M-WBN-8 V2.0 | 313201867 | 6 мм (0.2") | |
| MV-ID3013PM-12M-WBN-8 V2.0 | 313201868 | 12 мм (0.5") | |
| MV-ID3013PM-15M-WBN-8 V2.0 | 313201869 | 14.8 мм (0.6") |
Характеристики
| Тип сенсора | CMOS, global shutter |
| Формат сенсора | 1/2.7″ |
| Разрешение | 1280 × 1024 |
| Размер пикселя | 4 µm × 4 µm |
| Макс. частота кадров | 60 fps |
| Моно/цвет | Mono |
| Выдержка | 35 μs to 1 sec |
| Усиление | 0 dB to 15 dB |
| Интерфейс данных | Fast Ethernet |
| Цифровые входы/выходы | 17-pin M12 connector provides power and I/O, including non-isolated input (LineIn 0/1/2) × 3, non-isolated output (LineOut 0/1/2) × 3, RS-232 input × 1, RS-232 output × 1. |
| Крепление объектива | M12-mount, mechanical autofocus supported. |
| Встроенная подсветка | White light by default. Red/blue/IR light is optional. |
| Питание | 24 VDC |
| Потребляемая мощность | Approx. 20 W@24 VDC (light source enabled) |
| Класс защиты | IP67 (under proper installation of waterproof lens cap) |
| Рабочая температура | 0 °C to 50 °C (32 °F to 122 °F) |
| Температура хранения | -30 °C to 70 °C (-22 °F to 158 °F) |
| Влажность | 20% to 95% RH, non-condensing |
| Габариты | 65.2 mm × 65.2 mm × 47 mm (2.6″ × 2.6″ × 1.9″) |
| Вес | Approx. 280 g (0.6 lb.) |
| Сертификация | CE-EMC,KC |
| Читаемые коды | 1-dimensional codes: Code 39, Code 93, Code 128, CodaBar, EAN 8, EAN 13, UPCA, UPCE, ITF 14, ITF 25, Matrix 25, MSI, China Post, Code 11 and Industrial 25; 2-dimensional codes: QR Code, Data Matrix; Stack codes: PDF 417 |
| Скорость считывания | 84 код/с |
| Протоколы обмена | SmartSDK, TCP Client, TCP Server, Serial, FTP, Profinet, Ethernet/IP, MELSEC, ModBus, Fins, SLMP |
| Крышка объектива | Half polarized front cover by default. Polarized and transparent ones are optional. |
| Индикация | Power indicator (PWR), network indicator (LNK), status indicator (STS), result indicator (OK/NG) |
Подбор и применение
Чтение кодов на движущейся упаковке. Синхронизация захвата с датчиком линии. Работа с бликующими этикетками под поляризацией.
Минимальный комплект: Для запуска нужны MV-ID3013PM с объективом M12, кабель Fast Ethernet, кабель питания и I/O с разъёмом M12 и источник 24 В DC.
Рядом в линейке: MV-ID3016PM — Выбирать для кадра 1408 × 1024 при том же пределе 84 кодов/с.; MV-ID3016XM — Предпочесть при требовании до 110 кодов/с и кадра 1408 × 1200.; MV-ID3050PM — Использовать, когда разрешение 2432 × 2048 важнее предельного темпа..
Соседние модели в серии ID3000 series
| Модель | Разрешение | Макс. частота | Интерфейс |
|---|---|---|---|
| MV-ID3013PM | 1280 × 1024 | 60 fps | Fast Ethernet |
| MV-ID3016PM | 1408 × 1024 | 60 fps | Fast Ethernet |
| MV-ID3016XM | 1408 × 1200 | 60 fps | Fast Ethernet |
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- ID: кабели данных
- Питание
- Питание
- Оптика
- Объективы M12
- Подсветка
- Подсветка SCПодсветка ID/SC
- Крепёж
- Крепёж ридеров
- Защита
- Крышки и фильтры
- IO-модули
- IO-box ридеров
Вопросы и ответы
Как глобальный затвор MV-ID3013PM влияет на чтение кода в движении?
CMOS-сенсор экспонирует весь кадр одновременно, а минимальная выдержка составляет 35 мкс. Это сочетание предназначено для движущейся упаковки: форма штрихов не получает построчного наклона, характерного для rolling shutter. Предел захвата равен 60 к/с, декодирования — 84 кодов/с.
Какие питание и кабельная разводка требуются этому считывателю?
Питание подаётся от 24 В DC, потребление при включённой подсветке составляет около 20 Вт. Данные передаются по Fast Ethernet, а отдельный 17-контактный разъём M12 объединяет питание и дискретные линии: три входа, три выхода, вход и выход RS-232.
Какая оптика предусмотрена у MV-ID3013PM и можно ли менять свет?
В спецификации указан объектив с креплением M12 и механическим автофокусом. Штатный источник — белый; как опции перечислены красный, синий и ИК-свет. Полуполяризованная передняя крышка входит в базовое исполнение, поляризованная и прозрачная доступны как варианты.
Какие типы одномерных и двумерных кодов перечислены для модели?
Считыватель декодирует Code 39, Code 93, Code 128, CodaBar, семейства EAN и UPC, ITF, Matrix 25, MSI, China Post, Code 11 и Industrial 25. Из двумерных форматов указаны QR Code и Data Matrix, из составных — PDF 417.
При каких условиях корпус сохраняет заявленную степень защиты IP67?
IP67 действует при корректной установке водозащитной крышки объектива. Рабочий диапазон составляет 0…50 °C, допустимая влажность — 20…95 % без конденсации. Поэтому при монтаже важно герметизировать оптический узел и не допускать выпадения влаги внутри корпуса.
