Аксессуары · Кабели данных

Кабели данных ридеров ID (MV-IDA-PE)

Семейство «Кабели данных ридеров ID» Hikrobot объединяет стандартные, высокогибкие и супергибкие жгуты с M12 или DB15 на стороне прибора и различными выводами к оборудованию. Оно предназначено для совместимых ID- и SC-серий; кабель выбирают по всей раскладке сети, питания и сигналов, а не по одному разъёму.

ID: кабели данных

Комбинированные кабели для стационарных считывателей Hikrobot ID. В зависимости от интерфейса ридера используются M12 A-code 17-pin или DB15; на другой стороне — RJ45, DB9, USB и/или клеммы и свободные жилы питания/IO. Раскладки различаются составом хвостов — сверьте таблицу со схемой подключения.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Наличие: под заказ
Срок поставки: 4 недели
Гарантия: 36 месяцев

Подобрать под задачу

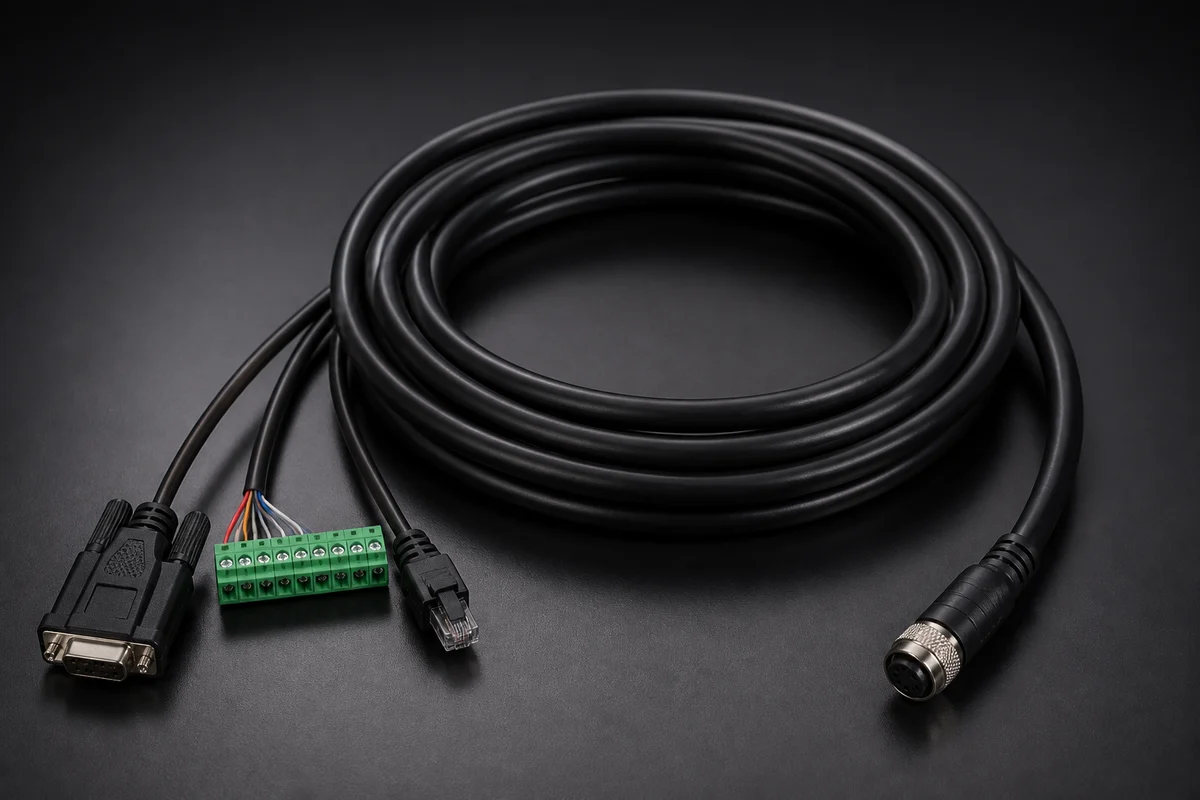

Hikrobot Кабели данных ридеров ID (MV-IDA-PE)

Как выбрать кабель

Разъём на считывателе. Посмотрите на корпус: круглый 17-контактный M12 (A-кодировка) или прямоугольный DB15 у ранних серий.
Что подключаете на другом конце. . Выбирайте кабель, в котором есть все нужные выводы.
Длина. Измерьте трассу от считывателя до шкафа или компьютера и возьмите ближайшую длину с запасом.
Исполнение. ST — для неподвижной прокладки. HF (высокогибкое) и SF (супергибкое) — для кабеля, который двигается, например в кабель-канале подвижной оси; какое из двух подходит, подтвердит инженер по вашей трассе.

Не уверены? Пришлите модель считывателя и схему подключения — подберём PN.

Артикулы и варианты

Материал оболочки	PVC¹
Ресурс соединений разъёма	>500¹
Ресурс скручиваний	5000000 @ кручение¹
Цвет кабеля	чёрный¹

Разъём считывателя

На другом конце

Длина Исполнение Артикул или PN

Подходит 42 из 42

Разъём ридера M12 17-pin — Стандартное исполнение (ST)

Интерфейс передачи данных	USB 2.0¹
Условия прокладки кабеля	неподвижная прокладка
Предельное напряжение кабеля	30 В (максимум) @ постоянный ток¹
Рабочая температура	-20…80 °C¹
Сертификация	RoHS, UL¹

Артикул	PN	Длина встроенного кабеля	Разъём A (первая сторона)	Разъём B (вторая сторона)
MV-IDA-PE-M12A17pF-opensU2DB9-ST-2m	310101295	2 м	M12 17 конт. код A гнездо	USB 2.0, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Все характеристики Совместимое оборудование ID2000M USB Тип кабеля Комбинированный кабель M12, 17 контактов → USB, для неподвижной прокладки Конструкция кабеля UL20276 + 1 витая пара 26 AWG + экран (AB) + 10 жил 26 AWG + экран (AB) Диаметр кабеля 6,5 мм Минимальный радиус изгиба 52 мм (минимум) Цветовая маркировка жил по контактам —
MV-IDAPE-M12A17F-U2DC-ST-2m	310102959	2 м	M12 17 конт. код A штекер²	USB 2.0, DC²
Все характеристики Совместимое оборудование — Тип кабеля кабель считывателя² Конструкция кабеля — Диаметр кабеля — Минимальный радиус изгиба — Цветовая маркировка жил по контактам —
MV-IDA-PE-M12A17pF-openRJ45DB9-ST-3m	310101292	3 м	M12 17 конт. код A штекер	RJ45 8 конт. штекер, DB9 9 конт. гнездо, клеммная колодка TB3B8P 8 конт.
Все характеристики Совместимое оборудование — Тип кабеля Комбинированный кабель M12, 17 контактов → RJ45, для неподвижной прокладки Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 64 мм (минимум) Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pF-openRJ45FDB9-ST-3m	310101871	3 м	M12 17 конт. код A гнездо	RJ45 гнездо, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Все характеристики Совместимое оборудование — Тип кабеля Комбинированный кабель M12, 17 контактов → гнездо RJ45, для неподвижной прокладки Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 68 мм (минимум) Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pFUP-openRJ45DB9-ST-3m	310101869	3 м	M12 17 конт. код A штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Все характеристики Совместимое оборудование — Тип кабеля Высокогибкий комбинированный кабель M12, 17 контактов (угловой разъём) Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 68 мм (минимум) Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (16) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: синий / белый Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-5m	310101293	5 м	M12 17 конт. код A штекер	RJ45 8 конт. штекер, DB9 DB9F 9 конт. гнездо, клеммная колодка TB3B8P 8 конт.
Все характеристики Совместимое оборудование Считыватели кодов Hikrobot серий …Свернуть Считыватели кодов Hikrobot серий ID2000M/ID3000PM с 17-контактным интерфейсом M12 (устройства с интерфейсом RJ45); Hikrobot SC2000E/SC3000 серия датчиков технического зрения с интерфейсом M12, 17 контактов (устройства с интерфейсом RJ45) Тип кабеля Комбинированный кабель M12, 17 контактов → RJ45, для неподвижной прокладки Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 64 мм (минимум) Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pFUP-openRJ45DB9-ST-5m	310101877	5 м	M12 17 конт. код A штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Все характеристики Совместимое оборудование — Тип кабеля Высокогибкий комбинированный кабель M12, 17 контактов (угловой разъём) Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 68 мм (минимум) Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (16) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: синий / белый Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pF-openRJ45DB9-ST-7m	310101873	7 ±0,05 м	M12 17 конт. код A штекер	RJ45 8 конт. штекер, DB9 9 конт. гнездо, клеммная колодка TB3B8P 8 конт.
Все характеристики Совместимое оборудование — Тип кабеля Комбинированный кабель M12, 17 контактов → RJ45, для неподвижной прокладки Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 64 мм (минимум) Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-10m	310101294	10 м	M12 17 конт. код A штекер	RJ45 8 конт. штекер, DB9 DB9F 9 конт. гнездо, клеммная колодка TB3B8P 8 конт.
Все характеристики Совместимое оборудование Считыватели кодов Hikrobot серий …Свернуть Считыватели кодов Hikrobot серий ID2000M/ID3000PM с 17-контактным интерфейсом M12 (устройства с интерфейсом RJ45); Hikrobot SC2000E/SC3000 серия датчиков технического зрения с интерфейсом M12, 17 контактов (устройства с интерфейсом RJ45) Тип кабеля Комбинированный кабель M12, 17 контактов → RJ45, для неподвижной прокладки Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 64 мм (минимум) Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pFUP-openRJ45DB9-ST-10m	310101878	10 м	M12 17 конт. код A штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Все характеристики Совместимое оборудование — Тип кабеля Высокогибкий комбинированный кабель M12, 17 контактов (угловой разъём) Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 68 мм (минимум) Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (16) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: синий / белый Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-15m	310101310	15 м	M12 17 конт. код A штекер	RJ45 8 конт. штекер, DB9 DB9F 9 конт. гнездо, клеммная колодка TB3B8P 8 конт.
Все характеристики Совместимое оборудование Считыватели кодов Hikrobot серий …Свернуть Считыватели кодов Hikrobot серий ID2000M/ID3000PM с 17-контактным интерфейсом M12 (устройства с интерфейсом RJ45); Hikrobot SC2000E/SC3000 серия датчиков технического зрения с интерфейсом M12, 17 контактов (устройства с интерфейсом RJ45) Тип кабеля Комбинированный кабель M12, 17 контактов → RJ45, для неподвижной прокладки Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 64 мм (минимум) Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый

Разъём ридера M12 17-pin — Высокогибкое исполнение (HF)

Интерфейс передачи данных	USB 2.0¹
Предельное напряжение кабеля	30 В (максимум) @ постоянный ток¹
Рабочая температура	-20…80 °C¹
Сертификация	RoHS, UL¹

Артикул	PN	Длина встроенного кабеля	Разъём A (первая сторона)	Разъём B (вторая сторона)
MV-IDA-PE-M12A17pF-opensU2DB9-HF-2m	310101297	2 м	M12 17 конт. код A гнездо	USB 2.0, DB9 9 конт. гнездо, клеммная колодка TB3B8P 8 конт.
Условия прокладки кабеля в кабельной цепи Все характеристики Совместимое оборудование ID2000M USB Тип кабеля Высокогибкий комбинированный кабель M12, 17 контактов → USB Конструкция кабеля UL20276 + 1 витая пара 26 AWG + экран (AB) + 10 жил 26 AWG + экран (AB) Диаметр кабеля 7,2 мм Минимальный радиус изгиба 57,6 мм (минимум) Ресурс изгибов 5000000 (максимум) @ U-образный изгиб Цветовая маркировка жил по контактам —
MV-IDA-PE-M12A17pF-openRJ45FDB9-HF-3m	310101872	3 м	M12 17 конт. код A гнездо	RJ45 гнездо, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Условия прокладки кабеля в кабельной цепи Все характеристики Совместимое оборудование — Тип кабеля Высокогибкий комбинированный кабель M12, 17 контактов → гнездо RJ45 Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 68 мм (минимум) Ресурс изгибов >5000000 @ U-образный изгиб Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pF-opensRJ45DB9-HF-3m	310101296	3 м	M12 17 конт. код A штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Условия прокладки кабеля в кабельной цепи Все характеристики Совместимое оборудование ID2000M GigE; совместимо с моделью SC3000M Тип кабеля Высокогибкий комбинированный кабель M12, 17 контактов → RJ45 Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8,5 мм Минимальный радиус изгиба 68 мм (минимум) Ресурс изгибов 5000000 (максимум) @ U-образный изгиб Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pFUP-openRJ45DB9-HF-3m	310101870	3 м	M12 17 конт. код A штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Условия прокладки кабеля в кабельной цепи Все характеристики Совместимое оборудование — Тип кабеля Высокогибкий комбинированный кабель M12, 17 контактов (угловой разъём) Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8 мм Минимальный радиус изгиба 68 мм (минимум) Ресурс изгибов >5000000 @ U-образный изгиб Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (16) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: синий / белый Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDAPE-M12A17F-openRJ45DB9M-HF-5m	310102637	5 м	M12 17 конт. код A гнездо	RJ45, DB9 9 конт. гнездо, клеммная колодка 8 конт.
Условия прокладки кабеля в кабельной цепи (минимум) Все характеристики Совместимое оборудование — Тип кабеля кабель считывателя² Конструкция кабеля — Диаметр кабеля — Минимальный радиус изгиба — Ресурс изгибов — Цветовая маркировка жил по контактам —
MV-IDA-PE-M12A17pF-openRJ45DB9-HF-7m	310101874	7 м	M12 17 конт. код A штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Условия прокладки кабеля в кабельной цепи Все характеристики Совместимое оборудование — Тип кабеля Высокогибкий комбинированный кабель M12, 17 контактов → RJ45 Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8,5 мм Минимальный радиус изгиба 68 мм (минимум) Ресурс изгибов 5000000 (максимум) @ U-образный изгиб Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pF-openRJ45DB9-HF-10m	310101875	10 м	M12 17 конт. код A штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Условия прокладки кабеля в кабельной цепи Все характеристики Совместимое оборудование — Тип кабеля Высокогибкий комбинированный кабель M12, 17 контактов → RJ45 Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8,5 мм Минимальный радиус изгиба 68 мм (минимум) Ресурс изгибов 5000000 (максимум) @ U-образный изгиб Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый
MV-IDA-PE-M12A17pF-opensRJ45DB9-HF-15m	310101307	15 м	M12 17 конт. код A штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Условия прокладки кабеля в кабельной цепи Все характеристики Совместимое оборудование совместимо с моделью SC3000M Тип кабеля Высокогибкий комбинированный кабель M12, 17 контактов → RJ45 Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 11 жил 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 8,5 мм Минимальный радиус изгиба 68 мм (минимум) Ресурс изгибов 5000000 (максимум) @ U-образный изгиб Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый

Разъём ридера M12 17-pin — Супергибкое исполнение (SF)

Тип кабеля	Особо гибкий комбинированный кабель M12, 17 контактов → RJ45
Длина встроенного кабеля	5 м
Разъём A (первая сторона)	M12 17 конт. код A штекер
Разъём B (вторая сторона)	RJ45, DB9 9 конт. гнездо, клеммная колодка TB3B8P
Конструкция кабеля	UL20276 + 2 витые пары 26 AWG + экран (FNB) + 13 жил 26 AWG + экран (F) + NON-WOVEN + экран (B)
Диаметр кабеля	8,5 мм
Минимальный радиус изгиба	68 мм (минимум)
Ресурс изгибов	10000000 @ в кабельной цепи; 3000000 @ изгиб
Условия прокладки кабеля	в кабельной цепи
Предельное напряжение кабеля	30 В (максимум) @ постоянный ток
Рабочая температура	-20…80 °C
Сертификация	RoHS, UL
Цветовая маркировка жил по контактам	Контакт 1: красный Контакт 2: коричневый Контакт 3: фиолетовый / белый Показать все (17) Контакт 4: зелёный Контакт 5: зелёный / белый Контакт 6: жёлтый Контакт 7: оранжевый / белый Контакт 8: белый / синий Контакт 9: синий Контакт 10: коричневый / белый Контакт 11: чёрный Контакт 12: розовый Контакт 13: фиолетовый Контакт 14: белый / жёлтый Контакт 15: оранжевый Контакт 16: серый Контакт 17: белый

Артикул	PN
MV-IDA-PE-M12A17pF-openRJ45DB9-SF-5m	310101876

Разъём ридера DB15 (ранние серии) — Стандартное исполнение (ST)

Условия прокладки кабеля

неподвижная прокладка

Артикул	PN	Длина встроенного кабеля	Разъём A (первая сторона)	Разъём B (вторая сторона)
MV-IDA-PE-HDB15-USB-ST-2m	310102102	2 м	DB15 DB15M 15 конт. штекер	USB 2.0
Все характеристики Тип кабеля стандартный DB15M-к-USB соединительный кабель Интерфейс передачи данных USB 2.0 Конструкция кабеля UL2725 + 1 витая пара 26 AWG + 2 жилы 26 AWG + экран (AB) Диаметр кабеля 4,5 мм Минимальный радиус изгиба 54 мм (минимум) Предельное напряжение кабеля ≤30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS Назначение контактов контакт 4: GND; минус питания …Свернуть контакт 4: GND; минус питания постоянного тока; чёрный жила; штатный USB-кабель; нет источника сигнала ввода-вывода.; контакт 6: TX+; 100 Mbps сетевой сигнал TX+; белый жила; штатный USB-кабель; нет источника сигнала ввода-вывода.; контакт 9: POWER_IN; плюс питания постоянного тока; красный жила; штатный USB-кабель; нет источника сигнала ввода-вывода.; контакт 14: TX-; 100 Mbps сетевой сигнал TX-; зелёный жила; штатный USB-кабель; нет источника сигнала ввода-вывода. Цветовая маркировка жил по контактам Контакт 4: чёрный; Контакт 6: белый; Контакт 9: красный; Контакт 14: зелёный
MV-IDAPE-DB15M-USB--ST-2m	310102616	2 м	DB15 15 конт. штекер	USB 2.0
Все характеристики Тип кабеля — Интерфейс передачи данных — Конструкция кабеля — Диаметр кабеля — Минимальный радиус изгиба — Предельное напряжение кабеля — Рабочая температура — Сертификация — Назначение контактов — Цветовая маркировка жил по контактам —
MV-IDAPE-DB15M-USBDB9FOPEN--ST-2m	310102617	2 м	DB15 15 конт. штекер	DB9 9 конт. гнездо, USB, свободные концы проводов
Все характеристики Тип кабеля кабель считывателя² Интерфейс передачи данных — Конструкция кабеля — Диаметр кабеля — Минимальный радиус изгиба — Предельное напряжение кабеля — Рабочая температура — Сертификация — Назначение контактов — Цветовая маркировка жил по контактам —
MV-IDA-PE-HDB15-USBDB9Open-ST-2.5m	310102104	2,5 м	DB15 штекер	USB 2.0, DB9 гнездо, клеммная колодка 6 конт.
Все характеристики Тип кабеля DB15M USB комбинированный кабель …Свернуть DB15M USB комбинированный кабель (стандартный), стационарная прокладка; сторона A: DB15 вилка; сторона B: USB 2.0, DB9 розетка и 6-контакт клеммная колодка; конструкция кабеля: UL20276(26AWG1P+B)+26AWG9C+AB; чёрный оболочка ПВХ. Интерфейс передачи данных USB 2.0 Конструкция кабеля UL20276 + 1 витая пара 26 AWG + экран (B) + 9 жил 26 AWG + экран (AB) Диаметр кабеля 6,8 мм Минимальный радиус изгиба 81,6 мм (минимум) Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…75 °C Сертификация RoHS Назначение контактов — Цветовая маркировка жил по контактам Контакт 1: синий @ конец B Контакт 2: серый @ конец B Контакт 3: коричневый @ конец B Показать все (6) Контакт 4: фиолетовый @ конец B Контакт 5: чёрный @ конец B Контакт 6: красный @ конец B
MV-IDA-PE-HDB15-USBRJ45DB9Open-ST-2.5m	310102103	2,5 м	DB15 15 конт. штекер	RJ45, USB 2.0, DB9 9 конт. гнездо, клеммная колодка 6 конт.
Все характеристики Тип кабеля DB15 вилка USB & RJ45 комбинированный комбинированный кабель (стандартный) Интерфейс передачи данных USB 2.0, Ethernet Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран …Свернуть UL20276 + 2 витые пары 26 AWG + экран (B) + 1 витая пара 26 AWG + экран (B) + 9 жил 26 AWG + экран (AB) Диаметр кабеля 8,8 мм Минимальный радиус изгиба 70,4 мм (минимум) Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS Назначение контактов — Цветовая маркировка жил по контактам Контакт 1: синий Контакт 2: серый Контакт 3: коричневый Показать все (6) Контакт 4: фиолетовый Контакт 5: чёрный Контакт 6: красный
MV-IDAPE-DB15M-DB9FRJ45OPEN-ST-3m	310102618	3 м	DB15 DB15M 15 конт. штекер	DB9 DB9F 9 конт. гнездо, RJ45 гнездо, свободные концы проводов
Все характеристики Тип кабеля стандартный комбинированный кабель с DB15M разъём и RJ45F порт Ethernet. Интерфейс передачи данных RS-232; Fast Ethernet Конструкция кабеля UL20276 (2 витые пары 26 AWG + экран (AB)) + 10 жил 26 AWG + экран (AB) Диаметр кабеля 7,8 мм Минимальный радиус изгиба 94 мм Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS Назначение контактов контакт 1: POWER_IN / плюс питания постоянного тока / красный / DB9, свободные жилы / — контакт 2: RS232TX / последовательный выход RS-232 / жёлтый / DB9 / — контакт 3: RS232RX / последовательный вход RS-232 / белый / DB9 / — Показать все (14) контакт 4: GND / минус питания постоянного тока / чёрный / DB9, свободные жилы / — контакт 5: OPTO_IN0 / вход с оптоизоляцией / синий / свободные жилы / контакт 0 входной сигнал контакт 6: TX+ / 100 Мбит/с Ethernet TX+ сигнал / белый / зелёный / RJ45 порт Ethernet / — контакт 7: RX- / 100 Мбит/с Ethernet RX- сигнал / оранжевый / RJ45 порт Ethernet / — контакт 8: OPTO_OUT0 / выход с оптоизоляцией / серый / свободные жилы / контакт 3 выходной сигнал контакт 10: OPTO_OUT1 / выход с оптоизоляцией / коричневый / свободные жилы / контакт 4 выходной сигнал контакт 11: OUT_COM / земля выходного сигнала / розовый / свободные жилы / — контакт 12: IN_COM / земля входного сигнала / светло-зелёный / свободные жилы / — контакт 13: OPTO_IN1 / вход с оптоизоляцией / фиолетовый / свободные жилы / контакт 1 входной сигнал контакт 14: TX- / 100 Мбит/с Ethernet TX- сигнал / зелёный / RJ45 порт Ethernet / — контакт 15: RX+ / 100 Мбит/с Ethernet RX+ сигнал / белый / оранжевый / RJ45 порт Ethernet / — Цветовая маркировка жил по контактам Контакт 1: красный, Контакт 2: жёлтый, …Свернуть Контакт 1: красный, Контакт 2: жёлтый, Контакт 3: белый, Контакт 4: чёрный, Контакт 5: синий, Контакт 6: белый / зелёный, Контакт 7: оранжевый, Контакт 8: серый, Контакт 10: коричневый, Контакт 11: розовый, Контакт 12: светло-зелёный, Контакт 13: фиолетовый, Контакт 14: зелёный, Контакт 15: белый / оранжевый
MV-IDA-PE-HDB15-RJ45DB9Open-ST-3.5m	310102105	3,5 м	DB15 15 конт. штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка 6 конт.
Все характеристики Тип кабеля DB15M интерфейс комбинированный кабель(стандартный) Интерфейс передачи данных — Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 8 жил 26 AWG + экран (AB) Диаметр кабеля 7,8 мм Минимальный радиус изгиба 62,4 мм (минимум) Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS Назначение контактов — Цветовая маркировка жил по контактам Контакт 1: синий Контакт 2: серый Контакт 3: коричневый Показать все (6) Контакт 4: фиолетовый Контакт 5: чёрный Контакт 6: красный
MV-IDA-PE-HDB15-RJ45DB9Open-ST-3.5m	101525618	3,5 м	DB15 15 конт. штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка 6 конт.
Все характеристики Тип кабеля DB15M интерфейс комбинированный кабель(стандартный) Интерфейс передачи данных — Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 8 жил 26 AWG + экран (AB) Диаметр кабеля 7,8 мм Минимальный радиус изгиба 62,4 мм (минимум) Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS Назначение контактов — Цветовая маркировка жил по контактам Контакт 1: синий Контакт 2: серый Контакт 3: коричневый Показать все (6) Контакт 4: фиолетовый Контакт 5: чёрный Контакт 6: красный
MV-IDA-PE-HDB15-RJ45FDB9Open-ST-3.5m	310102107	3,5 м	DB15 15 конт. штекер	RJ45 гнездо, DB9 9 конт. гнездо, клеммная колодка 6 конт.
Все характеристики Тип кабеля DB15M интерфейс RJ45F комбинированный кабель(стандартный) Интерфейс передачи данных — Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 8 жил 26 AWG + экран (AB) Диаметр кабеля 7,5 мм Минимальный радиус изгиба 75 мм (минимум) Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS, UL Назначение контактов — Цветовая маркировка жил по контактам Контакт 1: синий Контакт 2: серый Контакт 3: коричневый Показать все (6) Контакт 4: фиолетовый Контакт 5: чёрный Контакт 6: красный
MV-IDA-PE-HDB15-RJ45DB9Open-ST-5m	310102108	5 м	DB15 15 конт. штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка 6 конт.
Все характеристики Тип кабеля DB15M интерфейс комбинированный кабель(стандартный) Интерфейс передачи данных — Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 8 жил 26 AWG + экран (AB) Диаметр кабеля 7,8 мм Минимальный радиус изгиба 62,4 мм (минимум) Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS Назначение контактов — Цветовая маркировка жил по контактам Контакт 1: синий Контакт 2: серый Контакт 3: коричневый Показать все (6) Контакт 4: фиолетовый Контакт 5: чёрный Контакт 6: красный
MV-IDAPE-DB15M-DB9FRJ45OPEN-ST-5m	310102619	5 м	DB15 DB15M 15 конт. штекер	DB9 DB9F 9 конт. гнездо, RJ45 гнездо, свободные концы проводов
Все характеристики Тип кабеля стандартный комбинированный кабель с DB15M разъём и RJ45F порт Ethernet. Интерфейс передачи данных RS-232; Fast Ethernet Конструкция кабеля UL20276 (2 витые пары 26 AWG + экран (AB)) + 10 жил 26 AWG + экран (AB) Диаметр кабеля 7,8 мм Минимальный радиус изгиба 94 мм Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS Назначение контактов контакт 1: POWER_IN / плюс питания постоянного тока / красный / DB9, свободные жилы / — контакт 2: RS232TX / последовательный выход RS-232 / жёлтый / DB9 / — контакт 3: RS232RX / последовательный вход RS-232 / белый / DB9 / — Показать все (14) контакт 4: GND / минус питания постоянного тока / чёрный / DB9, свободные жилы / — контакт 5: OPTO_IN0 / вход с оптоизоляцией / синий / свободные жилы / контакт 0 входной сигнал контакт 6: TX+ / 100 Мбит/с Ethernet TX+ сигнал / белый / зелёный / RJ45 порт Ethernet / — контакт 7: RX- / 100 Мбит/с Ethernet RX- сигнал / оранжевый / RJ45 порт Ethernet / — контакт 8: OPTO_OUT0 / выход с оптоизоляцией / серый / свободные жилы / контакт 3 выходной сигнал контакт 10: OPTO_OUT1 / выход с оптоизоляцией / коричневый / свободные жилы / контакт 4 выходной сигнал контакт 11: OUT_COM / земля выходного сигнала / розовый / свободные жилы / — контакт 12: IN_COM / земля входного сигнала / светло-зелёный / свободные жилы / — контакт 13: OPTO_IN1 / вход с оптоизоляцией / фиолетовый / свободные жилы / контакт 1 входной сигнал контакт 14: TX- / 100 Мбит/с Ethernet TX- сигнал / зелёный / RJ45 порт Ethernet / — контакт 15: RX+ / 100 Мбит/с Ethernet RX+ сигнал / белый / оранжевый / RJ45 порт Ethernet / — Цветовая маркировка жил по контактам Контакт 1: красный, Контакт 2: жёлтый, …Свернуть Контакт 1: красный, Контакт 2: жёлтый, Контакт 3: белый, Контакт 4: чёрный, Контакт 5: синий, Контакт 6: белый / зелёный, Контакт 7: оранжевый, Контакт 8: серый, Контакт 10: коричневый, Контакт 11: розовый, Контакт 12: светло-зелёный, Контакт 13: фиолетовый, Контакт 14: зелёный, Контакт 15: белый / оранжевый
MV-IDAPE-DB15M-DB9FRJ45OPEN-ST-7m	310102620	7 м	DB15 DB15M 15 конт. штекер	DB9 DB9F 9 конт. гнездо, RJ45 гнездо, свободные концы проводов
Все характеристики Тип кабеля стандартный комбинированный кабель с DB15M разъём и RJ45F порт Ethernet. Интерфейс передачи данных RS-232; Fast Ethernet Конструкция кабеля UL20276 (2 витые пары 26 AWG + экран (AB)) + 10 жил 26 AWG + экран (AB) Диаметр кабеля 7,8 мм Минимальный радиус изгиба 94 мм Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS Назначение контактов контакт 1: POWER_IN / плюс питания постоянного тока / красный / DB9, свободные жилы / — контакт 2: RS232TX / последовательный выход RS-232 / жёлтый / DB9 / — контакт 3: RS232RX / последовательный вход RS-232 / белый / DB9 / — Показать все (14) контакт 4: GND / минус питания постоянного тока / чёрный / DB9, свободные жилы / — контакт 5: OPTO_IN0 / вход с оптоизоляцией / синий / свободные жилы / контакт 0 входной сигнал контакт 6: TX+ / 100 Мбит/с Ethernet TX+ сигнал / белый / зелёный / RJ45 порт Ethernet / — контакт 7: RX- / 100 Мбит/с Ethernet RX- сигнал / оранжевый / RJ45 порт Ethernet / — контакт 8: OPTO_OUT0 / выход с оптоизоляцией / серый / свободные жилы / контакт 3 выходной сигнал контакт 10: OPTO_OUT1 / выход с оптоизоляцией / коричневый / свободные жилы / контакт 4 выходной сигнал контакт 11: OUT_COM / земля выходного сигнала / розовый / свободные жилы / — контакт 12: IN_COM / земля входного сигнала / светло-зелёный / свободные жилы / — контакт 13: OPTO_IN1 / вход с оптоизоляцией / фиолетовый / свободные жилы / контакт 1 входной сигнал контакт 14: TX- / 100 Мбит/с Ethernet TX- сигнал / зелёный / RJ45 порт Ethernet / — контакт 15: RX+ / 100 Мбит/с Ethernet RX+ сигнал / белый / оранжевый / RJ45 порт Ethernet / — Цветовая маркировка жил по контактам Контакт 1: красный, Контакт 2: жёлтый, …Свернуть Контакт 1: красный, Контакт 2: жёлтый, Контакт 3: белый, Контакт 4: чёрный, Контакт 5: синий, Контакт 6: белый / зелёный, Контакт 7: оранжевый, Контакт 8: серый, Контакт 10: коричневый, Контакт 11: розовый, Контакт 12: светло-зелёный, Контакт 13: фиолетовый, Контакт 14: зелёный, Контакт 15: белый / оранжевый
MV-IDAPE-DB15M-DB9FRJ45OPEN-ST-10m	310102621	10 м	DB15 DB15M 15 конт. штекер	DB9 DB9F 9 конт. гнездо, RJ45 гнездо, свободные концы проводов
Все характеристики Тип кабеля стандартный комбинированный кабель с DB15M разъём и RJ45F порт Ethernet. Интерфейс передачи данных RS-232; Fast Ethernet Конструкция кабеля UL20276 (2 витые пары 26 AWG + экран (AB)) + 10 жил 26 AWG + экран (AB) Диаметр кабеля 7,8 мм Минимальный радиус изгиба 94 мм Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS Назначение контактов контакт 1: POWER_IN / плюс питания постоянного тока / красный / DB9, свободные жилы / — контакт 2: RS232TX / последовательный выход RS-232 / жёлтый / DB9 / — контакт 3: RS232RX / последовательный вход RS-232 / белый / DB9 / — Показать все (14) контакт 4: GND / минус питания постоянного тока / чёрный / DB9, свободные жилы / — контакт 5: OPTO_IN0 / вход с оптоизоляцией / синий / свободные жилы / контакт 0 входной сигнал контакт 6: TX+ / 100 Мбит/с Ethernet TX+ сигнал / белый / зелёный / RJ45 порт Ethernet / — контакт 7: RX- / 100 Мбит/с Ethernet RX- сигнал / оранжевый / RJ45 порт Ethernet / — контакт 8: OPTO_OUT0 / выход с оптоизоляцией / серый / свободные жилы / контакт 3 выходной сигнал контакт 10: OPTO_OUT1 / выход с оптоизоляцией / коричневый / свободные жилы / контакт 4 выходной сигнал контакт 11: OUT_COM / земля выходного сигнала / розовый / свободные жилы / — контакт 12: IN_COM / земля входного сигнала / светло-зелёный / свободные жилы / — контакт 13: OPTO_IN1 / вход с оптоизоляцией / фиолетовый / свободные жилы / контакт 1 входной сигнал контакт 14: TX- / 100 Мбит/с Ethernet TX- сигнал / зелёный / RJ45 порт Ethernet / — контакт 15: RX+ / 100 Мбит/с Ethernet RX+ сигнал / белый / оранжевый / RJ45 порт Ethernet / — Цветовая маркировка жил по контактам Контакт 1: красный, Контакт 2: жёлтый, …Свернуть Контакт 1: красный, Контакт 2: жёлтый, Контакт 3: белый, Контакт 4: чёрный, Контакт 5: синий, Контакт 6: белый / зелёный, Контакт 7: оранжевый, Контакт 8: серый, Контакт 10: коричневый, Контакт 11: розовый, Контакт 12: светло-зелёный, Контакт 13: фиолетовый, Контакт 14: зелёный, Контакт 15: белый / оранжевый
MV-IDA-PE-DB15-RJ45M/DB9/OPENS-ST-15	101520791	15 м	DB15 штекер²	клеммная колодка TB3B6P, DB9 гнездо, RJ45 штекер²
Все характеристики Тип кабеля кабель считывателя² Интерфейс передачи данных — Конструкция кабеля — Диаметр кабеля — Минимальный радиус изгиба — Предельное напряжение кабеля — Рабочая температура — Сертификация — Назначение контактов — Цветовая маркировка жил по контактам —
MV-IDA-PE-HDB15-RJ45DB9Open-ST-15m	310102106	15 м	DB15 15 конт. штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка 6 конт.
Все характеристики Тип кабеля DB15M интерфейс комбинированный кабель(стандартный) Интерфейс передачи данных — Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 8 жил 26 AWG + экран (AB) Диаметр кабеля 7,8 мм Минимальный радиус изгиба 62,4 мм (минимум) Предельное напряжение кабеля 30 В (максимум) @ постоянный ток Рабочая температура -20…80 °C Сертификация RoHS Назначение контактов — Цветовая маркировка жил по контактам Контакт 1: синий Контакт 2: серый Контакт 3: коричневый Показать все (6) Контакт 4: фиолетовый Контакт 5: чёрный Контакт 6: красный

Разъём ридера DB15 (ранние серии) — Высокогибкое исполнение (HF)

Условия прокладки кабеля	в кабельной цепи
Предельное напряжение кабеля	30 В (максимум) @ постоянный ток¹
Рабочая температура	-20…80 °C¹
Сертификация	RoHS¹
Назначение контактов	контакт 1: POWER_IN — плюс питания постоянного тока; цвет жилы: красный; ответвление штатного кабеля: DB9 и свободные жилы. контакт 2: RS232TX — последовательный выход RS-232; цвет жилы: жёлтый; ответвление штатного кабеля: DB9. контакт 3: RS232RX — последовательный вход RS-232; цвет жилы: белый; ответвление штатного кабеля: DB9.¹ Показать все (14) контакт 4: GND — минус питания постоянного тока; цвет жилы: чёрный; ответвление штатного кабеля: DB9 и свободные жилы. контакт 5: OPTO_IN0 — вход с оптоизоляцией; цвет жилы: синий; ответвление штатного кабеля: свободные жилы. Источник сигнала ввода-вывода: контакт 0 входной сигнал. контакт 6: TX+ — Fast Ethernet TX+ сигнал; цвет жилы: белый / зелёный; ответвление штатного кабеля: RJ45. контакт 7: RX- — Fast Ethernet RX- сигнал; цвет жилы: оранжевый; ответвление штатного кабеля: RJ45. контакт 8: OPTO_OUT0 — выход с оптоизоляцией; цвет жилы: серый; ответвление штатного кабеля: свободные жилы. Источник сигнала ввода-вывода: контакт 3 выходной сигнал. контакт 10: OPTO_OUT1 — выход с оптоизоляцией; цвет жилы: коричневый; ответвление штатного кабеля: свободные жилы. Источник сигнала ввода-вывода: контакт 4 выходной сигнал. контакт 11: OUT_COM — земля выходного сигнала; цвет жилы: розовый; ответвление штатного кабеля: свободные жилы. контакт 12: IN_COM — земля входного сигнала; цвет жилы: светло-зелёный; ответвление штатного кабеля: свободные жилы. контакт 13: OPTO_IN1 — вход с оптоизоляцией; цвет жилы: фиолетовый; ответвление штатного кабеля: свободные жилы. Источник сигнала ввода-вывода: контакт 1 входной сигнал. контакт 14: TX- — Fast Ethernet TX- сигнал; цвет жилы: зелёный; ответвление штатного кабеля: RJ45. контакт 15: RX+ — Fast Ethernet RX+ сигнал; цвет жилы: белый / оранжевый; ответвление штатного кабеля: RJ45.

Артикул	PN	Длина встроенного кабеля	Разъём A (первая сторона)	Разъём B (вторая сторона)
MV-IDA-PE-HDB15-RJ45DB9Open-HF-5m	310102109	5 м	DB15 15 конт. штекер	RJ45, DB9 9 конт. гнездо, клеммная колодка 6 конт.
Все характеристики Тип кабеля DB15M интерфейс RJ45 комбинированный кабель(высокогибкий) Конструкция кабеля 2 витые пары 26 AWG + экран (AB) + 8 жил 26 AWG + экран (AB) Диаметр кабеля 8,3 мм Минимальный радиус изгиба 66,4 мм (минимум) Ресурс изгибов 5000000 (максимум) @ U-образный изгиб Цветовая маркировка жил по контактам Контакт 1: синий Контакт 2: серый Контакт 3: коричневый Показать все (6) Контакт 4: фиолетовый Контакт 5: чёрный Контакт 6: красный
MV-IDA-PE-HDB15M-RJ45M/DB9F/TB3B6P-HF-5m	101522574	5 м	DB15 штекер²	клеммная колодка TB3B6P, DB9 гнездо, RJ45 штекер²
Все характеристики Тип кабеля кабель считывателя² Конструкция кабеля — Диаметр кабеля — Минимальный радиус изгиба — Ресурс изгибов — Цветовая маркировка жил по контактам —
MV-IDAPE-DB15M-DB9FRJ45OPEN-HF-5m	310102622	5 м	DB15 DB15M 15 конт. штекер	DB9 DB9F 9 конт. гнездо, RJ45, свободные концы проводов
Все характеристики Тип кабеля высокогибкий комбинированный кабель с DB15M интерфейс и RJ45 сетевой порт Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 10 жил 26 AWG + экран (AB) Диаметр кабеля 8,2 мм Минимальный радиус изгиба 98 мм (минимум) Ресурс изгибов 5000000 @ в U-образной кабельной цепи Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: жёлтый Контакт 3: белый Показать все (14) Контакт 4: чёрный Контакт 5: синий Контакт 6: белый / зелёный Контакт 7: оранжевый Контакт 8: серый Контакт 10: коричневый Контакт 11: розовый Контакт 12: светло-зелёный Контакт 13: фиолетовый Контакт 14: зелёный Контакт 15: белый / оранжевый
MV-IDAPE-DB15M-DB9FRJ45OPEN-HF-7m	310102623	7 м	DB15 DB15M 15 конт. штекер	DB9 DB9F 9 конт. гнездо, RJ45, свободные концы проводов
Все характеристики Тип кабеля высокогибкий комбинированный кабель с DB15M интерфейс и RJ45 сетевой порт Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 10 жил 26 AWG + экран (AB) Диаметр кабеля 8,2 мм Минимальный радиус изгиба 98 мм (минимум) Ресурс изгибов 5000000 @ в U-образной кабельной цепи Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: жёлтый Контакт 3: белый Показать все (14) Контакт 4: чёрный Контакт 5: синий Контакт 6: белый / зелёный Контакт 7: оранжевый Контакт 8: серый Контакт 10: коричневый Контакт 11: розовый Контакт 12: светло-зелёный Контакт 13: фиолетовый Контакт 14: зелёный Контакт 15: белый / оранжевый
MV-IDAPE-DB15M-DB9FRJ45OPEN-HF-10m	310102624	10 м	DB15 DB15M 15 конт. штекер	DB9 DB9F 9 конт. гнездо, RJ45, свободные концы проводов
Все характеристики Тип кабеля высокогибкий комбинированный кабель с DB15M интерфейс и RJ45 сетевой порт Конструкция кабеля UL20276 + 2 витые пары 26 AWG + экран (AB) + 10 жил 26 AWG + экран (AB) Диаметр кабеля 8,2 мм Минимальный радиус изгиба 98 мм (минимум) Ресурс изгибов 5000000 @ в U-образной кабельной цепи Цветовая маркировка жил по контактам Контакт 1: красный Контакт 2: жёлтый Контакт 3: белый Показать все (14) Контакт 4: чёрный Контакт 5: синий Контакт 6: белый / зелёный Контакт 7: оранжевый Контакт 8: серый Контакт 10: коричневый Контакт 11: розовый Контакт 12: светло-зелёный Контакт 13: фиолетовый Контакт 14: зелёный Контакт 15: белый / оранжевый

Прочие раскладки — Стандартное исполнение (ST)

Тип кабеля	кабель считывателя^2,1
Условия прокладки кабеля	неподвижная прокладка

Артикул	PN		Длина встроенного кабеля	Разъём A (первая сторона)	Разъём B (вторая сторона)
MV-IDA-PE-U2-U2-ST-2m	101522133		2 м	USB-A штекер²	USB-B штекер²
MV-IDA-PE-Open9p-Open-ST-7m	310102111		7 м	клеммная колодка 10 конт.²	свободные концы проводов²

¹ указано не для всех исполнений
² данные неофициальные

Для каких камер и считывателей

Категории оборудования, к которому подбирается:

Считыватели кодов

Серии по данным производителя:

ID2000M-RJ45ID2000M-USBID2000XM-RJ45ID2000XM-USBID2013EMID2013EM-RJ45ID2013EM-USBID2013EMI-RJ45ID2013EMI-USBID3000PMIDH2000RFSC2000ESC2000XSC3000

и ещё 1 серия

Список совместимых считывателей указан для всего семейства. Точный PN под вашу модель и схему подтвердит инженер.

Вопросы и ответы

Как определить, нужен кабель с M12 17-pin или вариант с DB15?

Ориентиром служит разъём самого считывателя: основная ветвь семейства рассчитана на M12 A-coded 17-pin, а отдельная группа — на DB15 ранних серий. После этого выбирают конкретную разводку хвостов, поскольку одинаковая длина встречается у вариантов с разными сочетаниями RJ45, DB9, USB и клемм.

Как выбрать между выводами RJ45, DB9 и USB в одном семействе?

Нужно повторить интерфейс принимающего оборудования. RJ45 используется в сетевых разводках, DB9 — в вариантах с последовательным подключением или DC jack, USB представлен версиями USB 2.0. Если одновременно требуются данные, питание и IO, выбирают комбинированный жгут с клеммной колодкой или открытыми концами.

Чем при подборе различаются исполнения кабеля ST, HF и SF?

Таблица делит позиции на стандартные ST, высокогибкие HF и супергибкое SF исполнения. Сначала находят одинаковые разъём и разводку, затем выбирают класс гибкости под механику прокладки. SF представлен вариантом M12 17-pin длиной 5 м, а ST и HF доступны с несколькими наборами выводов и длинами.

Какие длины можно заложить между считывателем и шкафом управления?

В семействе есть кабели от 2 до 15 м. Для M12 встречаются 2, 3, 5, 7, 10 и 15 м, для DB15 — также 2,5 и 3,5 м. Длину следует выбирать только после фиксации разъёмов и состава хвостов: одинаковый метраж не означает одинаковую распайку.

Что проверить у клеммных и открытых выводов комбинированного жгута?

Следует сверить тип оконцевания со схемой подключения: в вариантах M12 встречаются TB3B8P и 8-pin terminal, в группе DB15 — TB3B6P и открытые концы. Одновременно проверяют наличие нужных RJ45, DB9 или USB, поскольку клеммная часть входит в разные комбинации хвостов.
