Промышленные и телецентрические объективы

Объектив для машинного зрения нельзя выбирать отдельно от камеры и участка

На практике вопрос “какой объектив нужен” почти всегда означает более широкий инженерный разговор. Нужно понимать размер матрицы, поле зрения, рабочее расстояние, глубину резкости, тип света и то, что именно должна увидеть система. Иначе легко купить оптику, а потом выяснить, что проблема сидит не в объективе, а во всем зрительном посте.

Посмотреть камеры Hikrobot

От чего реально зависит выбор объектива

Фокусное расстояние — только одна часть разговора. Рабочий результат появляется там, где сходятся матрица, поле зрения, глубина резкости, свет и механика участка.

Размер матрицы и крепление

Сначала смотрят на формат сенсора и mount. Если объектив физически не совпадает с камерой или не покрывает ее матрицу, красивый datasheet не спасет.

Рабочее расстояние и поле зрения

Нужно понимать, с какого расстояния система смотрит на объект и какой участок кадра должен попадать в зону контроля. Без этого нельзя честно выбирать фокусное расстояние.

Глубина резкости и апертура

Если изделие гуляет по высоте, поверхность неровная или важна стабильность на разных планах, глубина резкости становится таким же критичным параметром, как разрешение камеры.

Свет, блики и материал объекта

На металле, пленке, стекле и глянцевой упаковке проблема часто выглядит как “плохой объектив”, хотя в реальности нужно менять схему освещения, поляризацию или угол съемки.

Тип задачи: контроль или измерение

Для обычного контроля комплектности хватает одной логики выбора, а для измерений и низких искажений уже приходится смотреть в сторону более строгой оптики и телецентрических решений.

Какие группы оптики чаще всего рассматривают

В стандартном каталоге Hikrobot есть не один тип объективов. Это важно, потому что разные задачи требуют разной оптики даже внутри одного бренда и одного зрительного поста.

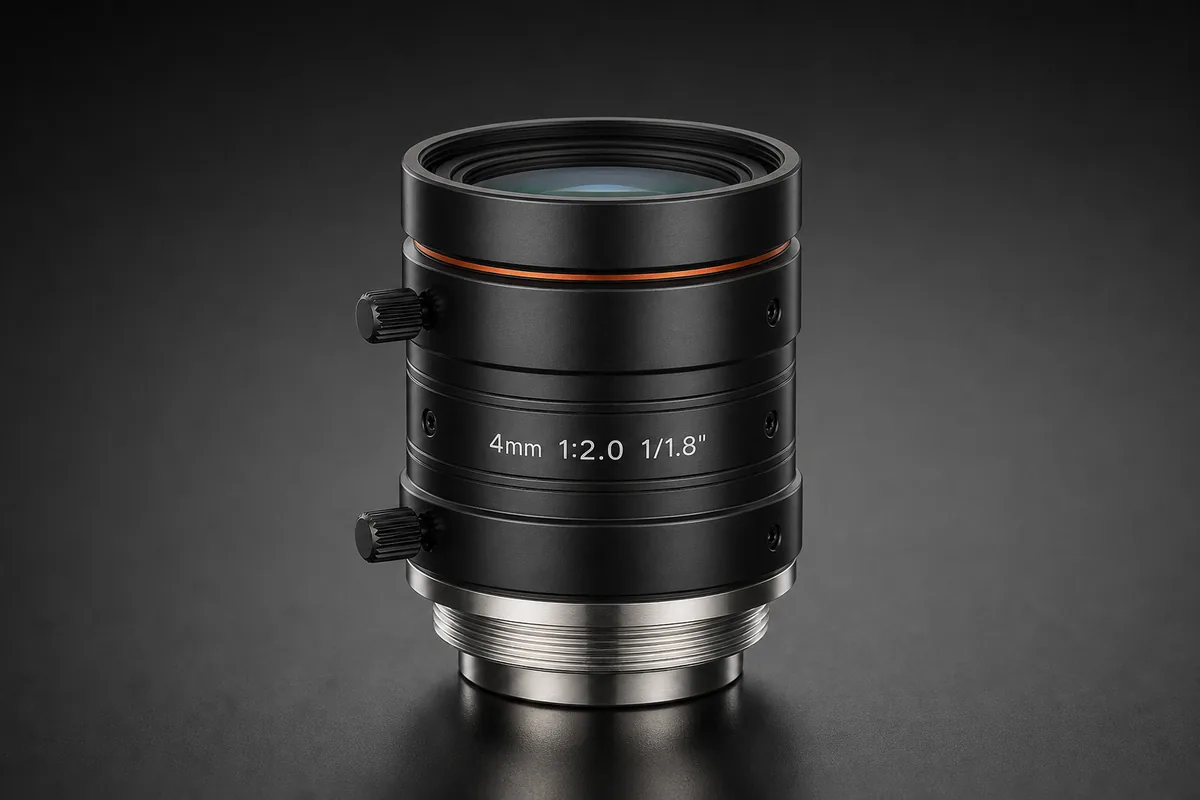

FA-объективы для типовых задач машинного зрения

Основной вариант для большинства 2D-постов контроля, позиционирования и измерений умеренной сложности.

В каталоге есть семейства под разные форматы сенсора и разрешения.
Подходят, когда можно опереться на понятное рабочее расстояние и стандартную механику поста.

Оптика под более крупный сенсор и высокое разрешение

Когда растут размер матрицы, требования к детализации и стабильности по краю кадра, приходится аккуратнее считать image circle и качество картинки по всему полю.

Это уже разговор не только про объектив, но и про цену ошибки в самой камере.
Особенно критично для измерений, мелкого дефекта и высокопиксельных сенсоров.

Телецентрические решения

Нужны там, где важны низкие искажения, воспроизводимые измерения и стабильная геометрия по глубине.

Обычно оправданы в измерительных и инспекционных задачах, а не “на всякий случай”.
Имеют смысл только вместе с корректным расчетом света, механики и точности участка.

Half frame и large image circle

Это вариант для более крупных форматов и специальных сценариев, где обычный FA-объектив уже ограничивает систему.

Полезно, когда зрительный пост выходит за рамки типовой 1/1.8" или 2/3" логики.
Чаще всего такие решения обсуждают вместе с высокопроизводительными камерами и адаптерами.

Адаптеры, кольца и поляризаторы

Даже сопутствующие аксессуары нельзя считать “мелочью”: адаптеры по mount и поляризация напрямую влияют на итоговую картинку и пригодность узла к запуску.

В прайс-листе есть адаптеры под разные крепления и поляризаторы.
Это полезно, когда задачу можно спасти без полной замены камеры.

Когда вопрос действительно в объективе, а когда — во всем зрительном посте

Самая дорогая ошибка — лечить оптикой то, что на самом деле упирается в свет, механику, камеру или вычислительную часть.

Чаще можно ограничиться объективом, если

Камера уже выбрана правильно, а на участке просто не сходятся поле зрения или рабочее расстояние.
Свет стабилен, механика поста понятна, а проблема в резкости, краях кадра или глубине резкости.
Нужно заменить существующую оптику без пересборки всей системы и без смены логики интеграции.

Лучше пересчитать весь пост, если

Объект бликует, меняется по высоте или двигается так, что одной заменой объектива это не решить.
Нужно одновременно менять камеру, свет, синхронизацию, монтаж и результат обработки в PLC или ПО.
Задача перешла из обычного контроля в измерение, 3D или сценарий с несколькими камерами, где нужен уже другой подход.

Как обычно подбирают оптику без лишних кругов

Нормальный подбор начинается не с артикула, а с нескольких инженерных вводных. Это быстрее и дешевле, чем потом менять объективы наугад.

Собираем базовую геометрию

Нужны размер объекта, нужное поле зрения, рабочее расстояние, тип камеры, ограничения по месту и пример того, что именно должна увидеть система.

Проверяем, чего не хватает кроме оптики

Отдельно смотрим на свет, блики, допустимую выдержку, стабильность механики и то, не упрется ли задача в программную или вычислительную часть.

Фиксируем: объектив или весь комплект

После этого уже понятно, хватит ли заменить одну линзу, или правильнее сразу обсуждать камеру, свет, аксессуары и запуск поста как одного решения.

Типовые ошибки при выборе объективов

Выбирать оптику по одному фокусному расстоянию без привязки к матрице и полю зрения.
Не считать глубину резкости там, где объект гуляет по высоте или имеет объем.
Пытаться решить блики и проблемы материала заменой объектива без пересмотра света.
Покупать дорогую оптику под измерение, не проверив механику, жесткость крепления и калибровку.
Игнорировать аксессуары: адаптеры, кольца, поляризаторы и реальный способ монтажа в пост.

Если хотя бы два пункта из этого списка совпадают, полезнее обсуждать не только объектив, а весь зрительный пост целиком.

Что еще посмотреть

Если нужна более узкая информация, можно перейти в соседние разделы. Если удобнее обсудить задачу сразу, используйте форму на этой странице или контакты ниже.

Промышленные камеры Hikrobot

Главная соседняя страница, если сначала нужно сверить сенсор, интерфейс и физику самого поста.

VisionMaster и контроллеры машинного зрения

Полезно, когда подбор оптики уже упирается в алгоритмы, измерения и вычислительную часть.

Машинное зрение на производстве

Практическая страница, которая помогает понять, когда нужен один пост, а когда более широкий проект по машинному зрению.

3D-камеры Hikrobot

Если задача перестает решаться оптикой 2D и уходит в профиль, высоту или объем.

Обзорная страница по Hikrobot

Возврат к общей карте решений Hikrobot.

Частые вопросы

Собрали короткие ответы на вопросы, которые чаще всего мешают перейти к следующему шагу.

Можно ли подобрать объектив отдельно, если камера уже есть?

Да, если уже известны размер матрицы, рабочее расстояние, поле зрения и ограничения по месту. Если этих вводных нет, сначала лучше собрать геометрию задачи.

Когда имеет смысл смотреть в сторону телецентрической оптики?

Когда задача чувствительна к геометрическим искажениям и нужна стабильная измерительная логика, а не просто “резкая картинка”.

Почему один и тот же объектив может не работать на разных участках?

Потому что меняются матрица камеры, дистанция до объекта, свет, высота изделия, скорость линии и сама цель контроля. В машинном зрении оптика живет внутри всей системы.

Если проблема в бликах, замена объектива поможет?

Иногда да, но чаще вместе с объективом приходится менять схему освещения, добавлять поляризацию или пересматривать угол установки камеры.

Нужно ли сразу учитывать программную часть, если речь пока только про объектив?

Для простого поста можно начать только с оптики. Но если задача уже связана с измерением, связкой нескольких камер или нестандартной обработкой, лучше сразу смотреть на оптику вместе с программной частью.
