Матричная камера · MV-CS050-10GM/GC

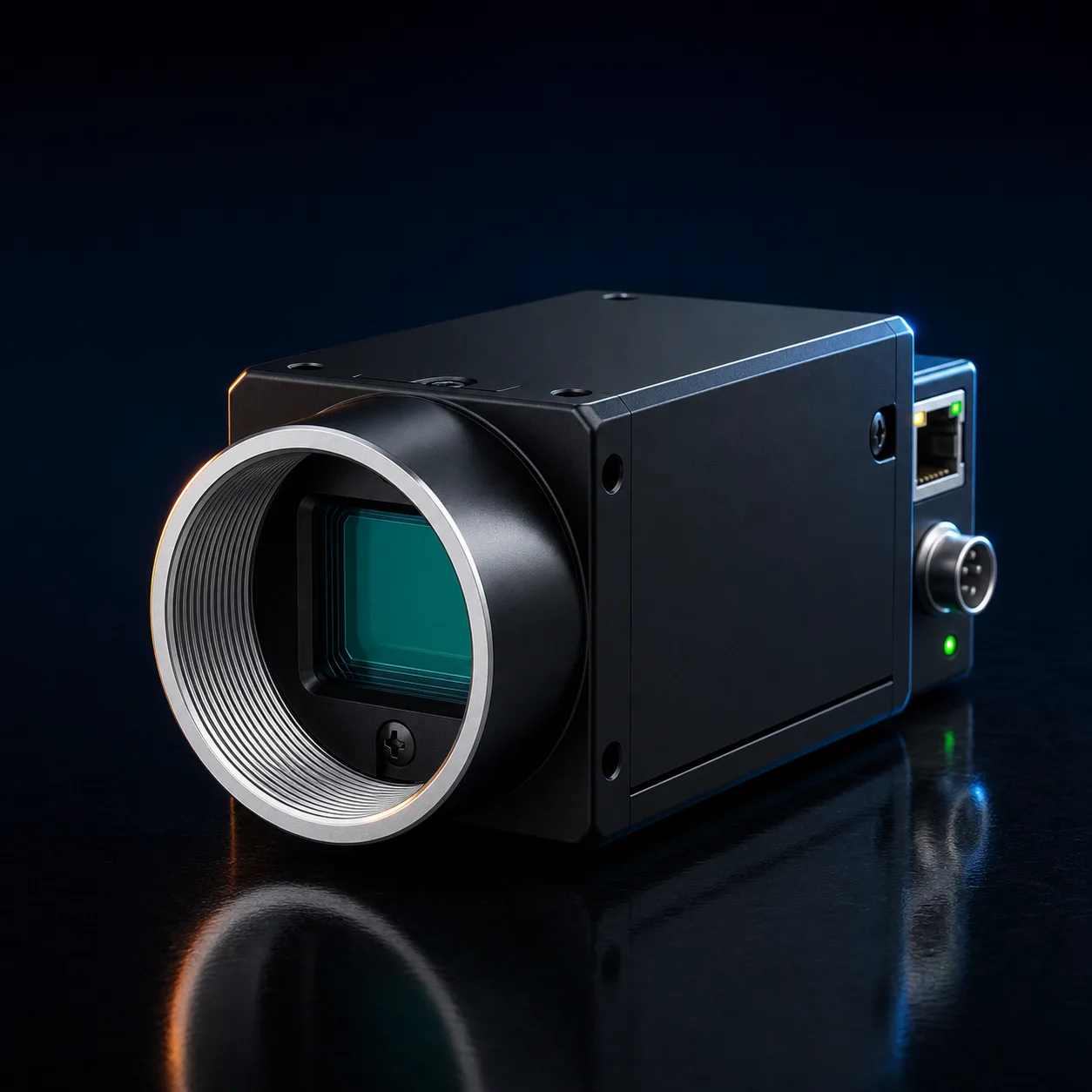

Hikrobot MV-CS050-10GC
Матричная камера Hikrobot MV-CS050-10GC с CMOS-сенсором Sony IMX264 формата 2/3″ и глобальным затвором формирует кадр 2448 × 2048 с частотой до 24,2 к/с и передаёт данные по Gigabit Ethernet; крепление объектива — C-mount. Такое сочетание подходит для проверки формы, положения и поверхности движущихся изделий, если для требуемой временной дискретности достаточно съёмки до 24,2 к/с.
- Наличие
- в наличии, склад в Москве
- Гарантия
- 36 месяцев
Сравнение с предшественником
Модель MV-CA050-20GC снята с производства. Прямой преемник — MV-CS050-10GC.
| Параметр | Снятая модель | Преемник |
|---|---|---|
| Разрешение | 2592 × 2048 px | 2448 × 2048 px |
| Сенсор | PYTHON5000 | Sony IMX264 |
| Частота кадров | 22 fps | 24.2 fps |
| Интерфейс | Gigabit Ethernet, compatible with Fast Ethernet | Gigabit Ethernet, compatible with Fast Ethernet |
| Крепление | C-mount | C-mount |
| Затвор | CMOS, global shutter | CMOS, global shutter |
Сетевая инспекция и варианты исполнения
Детальная съёмка через Gigabit Ethernet определяет назначение MV-CS050-10GC. Сенсор Sony IMX264 формата 2/3″ формирует 2448 × 2048 при частоте до 24,2 к/с; размер пикселя составляет 3,45 × 3,45 мкм. Глобальный затвор сохраняет геометрию движущегося объекта в пределах кадра, а динамический диапазон 72 дБ и отношение сигнал/шум 40 дБ задают измеримый запас по яркостям и шуму.
Такое сочетание подходит для проверки формы, положения и поверхности движущихся изделий, если для требуемой временной дискретности достаточно съёмки до 24,2 к/с. Камеру можно включить в сетевую систему по Gigabit Ethernet; заявлена совместимость с Fast Ethernet, GigE Vision V2.0 и GenICam. Оптоизолированные вход и выход вместе с двунаправленной линией I/O выведены на 6-контактный P7. Рабочий диапазон от −30 до 60 °C позволяет учитывать как холодные, так и нагретые зоны установки.
MV-CS050-10GM использует тот же Sony IMX264, разрешение 2448 × 2048, частоту 24,2 к/с и сетевой интерфейс; типичное потребление GC составляет 2,9 Вт при 12 В DC, а GM — 2,6 Вт при 12 В DC. MV-CS050-10GC заменяет MV-CA050-20GC. Если нужен тот же формат кадра через USB3.0 и более высокий темп, MV-CS050-10UM выдаёт 60 к/с, имеет длину 30 мм и массу 80 г против 42 мм и 100 г у GC.
Характеристики
| Тип затвора | глобальный |
| Модель сенсора | Sony® IMX264 |
| Условный оптический формат сенсора | 2/3″ |
| Разрешение сенсора | 2448×2048 пикс. |
| Максимальная частота кадров | 24,2 к/с @ BayerRG8, разрешение 2448×2048 пикс. |
| Цветность | цветная |
| Крепление объектива | C-mount |
| Интерфейс передачи данных | GigE (совместим с Fast Ethernet) |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 3,45×3,45 мкм |
| Динамический диапазон | 72 дБ |
| Отношение сигнал/шум | 40 дБ |
| Диапазон выдержки | 1…14 мкс @ режим сверхкороткой экспозиции; 15…10000000 мкс @ стандартный режим экспозиции |
| Автоэкспозиция | выкл., однократно, непрерывно |
| Усиление | 0…24 дБ |
| Форматы пикселя | Mono8, Mono10, Mono12, BayerRG8, BayerRG10, BayerRG10Packed, BayerRG12, BayerRG12Packed, RGB8, BGR8, YUV422Packed, YUV422_YUYV_Packed |
| Биннинг | 1x1, 2x2, 4x4 |
| Прореживание | 1x1, 2x2 |
| Совместимые протоколы | GigE Vision, GenICam |
| Версии протоколов связи | GigE Vision 2.0 |
| Протокол совместимого стороннего ПО | GigE Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | P7 6 конт. |
| Напряжение питания | 9…24 В |
| Способ подачи питания | внешний блок питания, PoE |
| Поддержка PoE | да |
| Потребляемая мощность | 2,9 Вт (типичное) @ постоянный ток, напряжение питания 12 В |
| Степень защиты оболочки | IP40 при правильно установленных объективе и кабелях |
| Рабочая температура | -30…60 °C |
| Температура хранения | -30…70 °C |
| Влажность | 20…95 % @ без конденсации |
| Габариты | 29×29×42 мм |
| Масса | 100 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Отражение изображения | по горизонтали, по вертикали |
Документы
Подбор и применение
Сетевая проверка геометрии изделий. Контроль поверхности при глобальном затворе. Замена MV-CA050-20GC в существующем проекте.
| Объективы | MVL-KF1628M-12MP, MVL-KF5024M-25MP |
|---|
Минимальный комплект: Камера MV-CS050-10GC, объектив C-mount, кабель Gigabit Ethernet и источник питания 9–24 В DC.
Рядом в линейке: MV-CS050-10GM — Когда предусмотрено отдельное питание 9–24 В DC и типичное потребление 2,6 Вт при 12 В DC; MV-CS050-10UM — Когда при 2448 × 2048 требуется USB3.0 и частота до 60 к/с; MV-CH123-10UC — Когда требуется разрешение 4096 × 3000 через USB3.0.
Подходящие объективы
- MVL-KF1628M-12MP — крепление C-mount; образ Ø17.6 мм полностью покрывает сенсор 2/3″; оптическое разрешение класса 12 МП — с запасом для этой камеры
- MVL-KF5024M-25MP — крепление C-mount; образ Ø19.3 мм полностью покрывает сенсор 2/3″; оптическое разрешение класса 25 МП — с запасом для этой камеры
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- GigE
- Кабели IO и питания
- IO Hirose 6-pin
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Какие объективы из подобранных позиций подходят к MV-CS050-10GC?
Для камеры предложены MVL-KF1628M-12MP и MVL-KF5024M-25MP. Оба имеют C-mount, их круги изображения покрывают сенсор 2/3″, а классы разрешения объективов не ниже разрешения камеры 2448 × 2048.
Как запитать сетевую камеру и каково её типичное потребление?
Питание MV-CS050-10GC подаётся отдельным напряжением 9–24 В DC. Типичное потребление составляет 2,9 Вт при 12 В DC; эти значения следует учитывать при выборе источника и распределении питания между узлами системы.
Какие сетевые протоколы и режим совместимости заявлены для камеры?
Основной интерфейс — Gigabit Ethernet, при этом заявлена совместимость с Fast Ethernet. На уровне машинного зрения указаны GigE Vision V2.0 и GenICam, что задаёт протокольную основу для включения камеры в систему захвата.
Почему глобальный затвор важен при частоте изображения 24,2 к/с?
Sony IMX264 относится к CMOS-сенсорам с глобальным затвором: экспозиция пикселей кадра происходит одновременно. Это важно при контроле движущихся изделий, поскольку форма объекта не получает построчного временного сдвига.
В каких температурных и влажностных условиях работает исполнение GC?
Рабочая температура задана от −30 до 60 °C, допустимая относительная влажность — от 20 до 95 %. Степень защиты корпуса IP40 должна отдельно учитываться при выборе места установки и внешней защиты камеры.
Что означает статус замены MV-CA050-20GC для выбора новой камеры?
MV-CS050-10GC прямо указана как замена MV-CA050-20GC. Для перехода ориентируются на параметры новой позиции: Sony IMX264, 2448 × 2048, 24,2 к/с, Gigabit Ethernet и байонет C-mount. Статус замены относится именно к исполнению GC.
