3D-стереокамера · DB7000 series

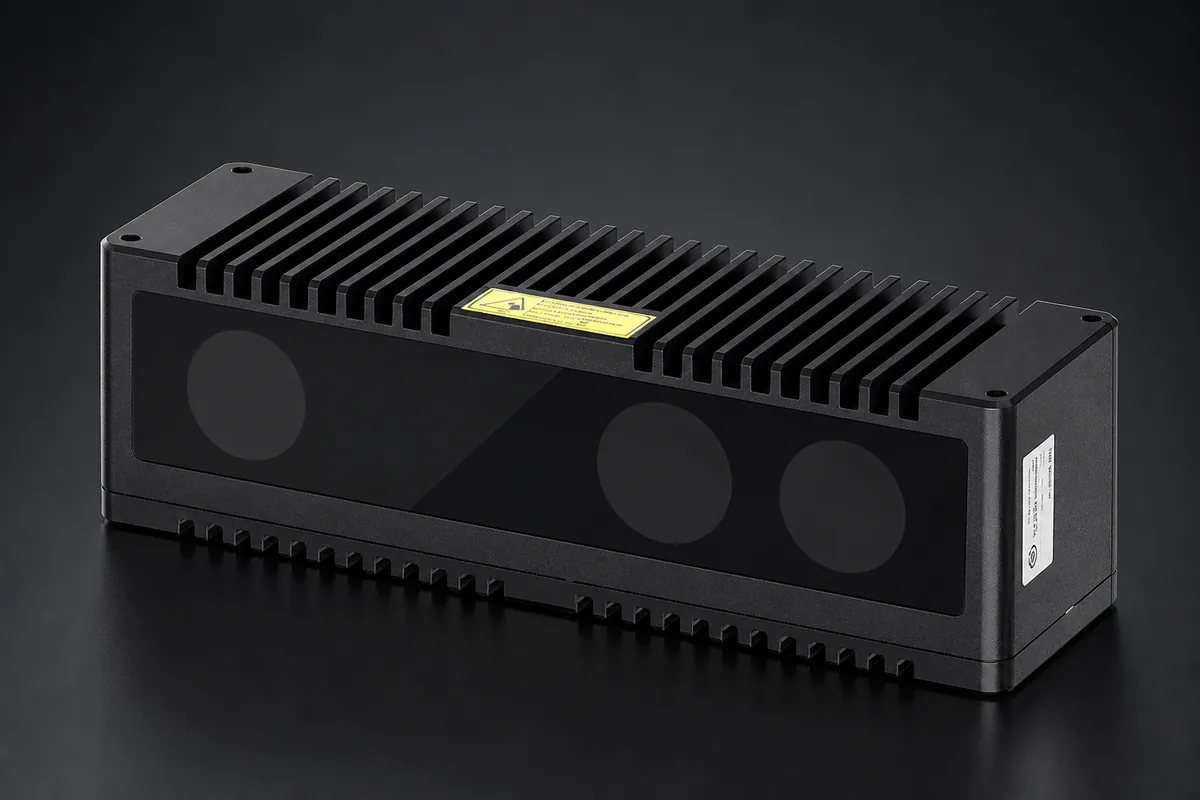

Hikrobot MV-DB700S-C V3.0
Стереокамера глубины Hikrobot MV-DB700S-C V3.0 формирует кадры глубины 1408 × 1024 и RGB 1536 × 1280 со скоростью 30 к/с. Предназначена для определения объёмной формы и положения объектов в зоне 590 × 470 мм, данные передаются по Gigabit Ethernet, корпус IP65.
- Наличие
- под заказ
- Срок поставки
- 4 недели
- Гарантия
- 36 месяцев
Компактная глубинная зона
Диапазон 700 мм и clearance distance 300 мм задают компактную измерительную геометрию MV-DB700S-C V3.0. Камера формирует depth 1408×1024 и RGB 1536×1280 с частотой 30 к/с. Точность глубины Z составляет 2,5 мм на 0,5 м и 5 мм на 1 м, а точность цветового изображения по X и Y — 2,6 мм на 1 м.
Рабочее поле расширяется от 590×470 до 2200×1500 мм. Для объекта при высоте установки 500 мм указан диапазон размеров от 50×50×10 до 450×450×200 мм. Эти характеристики подходят для объёмного контроля и определения положения объектов в ограниченной по глубине зоне. Данные передаются по Gigabit Ethernet 1000 Мбит/с, сканирование идёт с частотой 30 к/с.
MV-DB500S имеет близкое разрешение depth и RGB и ту же максимальную частоту 30 к/с, но её диапазон достигает 1500 мм; кроме того, у неё раздельно описаны режимы S и V. MV-DB1300A охватывает 2100 мм и типовое поле 2000×1600 мм. MV-DB700S-C V3.0 выбирают для диапазона 700 мм, точности Z 2,5 мм на 0,5 м и питания 12–24 В DC.
Характеристики
| Интерфейс передачи данных | GigE |
| Степень защиты оболочки | IP65 |
| Диапазон измерения по глубине | 700 мм |
| Разрешение карты глубины (Ш × В) | 1408×1024 пикс. |
| Частота 3D-сканирования | 30 Гц @ карта глубины; 30 Гц @ цветное изображение; 30 Гц @ режим измерения режим EDP |
| Класс лазерной безопасности | 1 |
| Клиентское ПО | HiViewer |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит) |
| Цифровые входы и выходы (линии) | 3 входа, с оптоизоляцией, линии 0, 3, 6; 3 выхода, с оптоизоляцией, линии 1, 4, 7 |
| Количество цифровых входов | 3 |
| Количество цифровых выходов | 3 |
| Разъём входов-выходов | M12 12 конт. |
| Напряжение питания | 12…24 В |
| Потребляемая мощность | 8,2 Вт (типичное) @ постоянный ток, напряжение питания 24 В |
| Рабочая температура | 0…45 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…85 % @ без конденсации |
| Габариты | 184×55×53 мм |
| Масса | 700 г (примерно) |
| Сертификация | KC, CE |
| Ближнее поле зрения | 590×470 мм |
| Дальнее поле зрения | 2200×1500 мм |
| Максимальные размеры объекта | 450×450×200 мм @ высота установки 500 мм |
| Минимальное расстояние до объекта | 300 мм |
| Минимальные размеры объекта | 50×50×10 мм @ высота установки 500 мм |
| Разрешение RGB (Ш × В) | 1536×1280 пикс. |
| Тип выходных данных | исходное изображение, монохромное изображение, цветное изображение RGB, карта глубины, результат EDP |
| Порты, количество и назначение | GigE (передача данных) |
| Точность depth по оси X | 2,5 мм @ рабочее расстояние 500 мм; 5 мм @ рабочее расстояние 1000 мм |
| Точность depth по оси Y | 2,5 мм @ рабочее расстояние 500 мм; 5 мм @ рабочее расстояние 1000 мм |
| Точность depth по оси Z | 2,5 мм @ рабочее расстояние 500 мм; 5 мм @ рабочее расстояние 1000 мм |
| Точность rgb по оси X | 2,6 мм @ рабочее расстояние 1000 мм |
| Точность rgb по оси Y | 2,6 мм @ рабочее расстояние 1000 мм |
Документы
Подбор и применение
RGB-D контроль объектов в диапазоне 700 мм. Сканирование глубины и RGB со скоростью 30 к/с. Измерение Z с точностью 2,5 мм на 0,5 м.
Минимальный комплект — MV-DB700S-C V3.0, линия Gigabit Ethernet 1000 Мбит/с, кабель 12-pin M12 для I/O и источник 12–24 В DC.
Рядом в линейке: MV-DB500S — Когда нужен диапазон 1500 мм и выбор между режимами 30 и 6 к/с; MV-DB1300A — Когда требуется диапазон 2100 мм и поле до 3340×2500 мм.
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- GigE
Вопросы и ответы
Каковы диапазон измерения и clearance distance у MV-DB700S-C V3.0?
Measurement range составляет 700 мм, clearance distance — 300 мм. Поле изменяется от 590×470 мм у ближней границы до 2200×1500 мм у дальней, что задаёт геометрию установки камеры.
Какую точность глубины показывает MV-DB700S-C V3.0 на рабочей дистанции?
Для оси Z указано 2,5 мм на 0,5 м и 5 мм на 1 м. Отдельно задана точность цветового изображения по X и Y — 2,6 мм на 1 м; эти величины нельзя смешивать как один параметр.
Какие разрешение и частоту выдаёт RGB-D камера MV-DB700S-C V3.0?
Depth имеет разрешение 1408×1024 при 30 к/с, RGB — 1536×1280 при 30 к/с. Параметр scan frame rate также равен 30 к/с, поэтому оба потока и режим сканирования описаны одной частотой.
Какие размеры объектов заданы для MV-DB700S-C V3.0 при установке 500 мм?
При высоте установки 500 мм диапазон объекта указан от 50×50×10 до 450×450×200 мм. Это отдельная характеристика сценария; она не заменяет общий measurement range 700 мм и поле 590×470–2200×1500 мм.
Как подключить питание, сеть и триггерные линии MV-DB700S-C V3.0?
Данные идут по Gigabit Ethernet 1000 Мбит/с. Питание — 12–24 В DC, потребление 8,2 Вт при 24 В DC. На 12-pin M12 выведены три оптоизолированных входа и три выхода для дискретного обмена.
Какие ограничения среды и защиты имеет корпус MV-DB700S-C V3.0?
Корпус имеет IP65; рабочий диапазон — от 0 до 45 °C, хранение — от −30 до 80 °C. Допустимая влажность составляет 20–85 % RH без конденсации, масса — 700 г.
